DesignMax DM2S - Haut-parleurs BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur passif compact pour installation fixe
Marque	Bose
Modèle	DesignMax DM2S
Dimensions (H x L x P)	182 mm x 113 mm x 116 mm
Poids net (une enceinte avec grille)	1,32 kg
Poids brut (paire)	3,94 kg
Alimentation	Ligne 70 V / 100 V avec transformateur
Puissance (prises transformateur)	70 V : 1,2 W / 2,3 W / 4,5 W / 9 W ; 100 V : 2,3 W / 4,5 W / 9 W
Impédance (mode basse impédance)	16 Ω
Connectique	Bornier à vis (câble 18 à 14 AWG)
Support de montage	Support mural inclus (orientation réglable)
Accessoire optionnel	Support bi-pivot DMSBRKT
Grille	Fixation aimantée, amovible, avec cordon de sécurité
Logo	Rotatif (alignement sur l'orientation)
Installation	Professionnelle uniquement
Entretien et nettoyage	Chiffon sec uniquement ; pas de solvants, huiles ou détergents
Sécurité	Ne pas utiliser près d'eau ou de sources de chaleur ; fixations conformes aux normes locales
Pièces détachées / réparabilité	Support en option ; vis de fixation non fournies ; confier toute réparation à un professionnel agréé
Informations générales	Garantie limitée ; conforme aux normes UL 1480A et CEI 60268-5 ; fabriqué en Chine

FOIRE AUX QUESTIONS - DesignMax DM2S BOSE

Comment installer l'enceinte DesignMax DM2S ?

L'installation doit être réalisée par un professionnel qualifié. Utilisez le support mural inclus et fixez-le solidement à une structure porteuse avec des vis adaptées (non fournies). Reportez-vous au manuel d'installation pour le câblage et le réglage de la puissance.

Quels câbles utiliser pour le branchement ?

Utilisez des câbles de section 18 AWG (0,8 mm²) à 14 AWG (2,1 mm²). Dénudez 6 mm de fil pour les connecter au bornier. L'enceinte n'est pas adaptée aux conduits rigides.

Comment régler la puissance du transformateur ?

Tournez le sélecteur du transformateur avec un tournevis à tête plate pour choisir la puissance appropriée : 1,2 W / 2,3 W / 4,5 W / 9 W en 70 V, ou 2,3 W / 4,5 W / 9 W en 100 V.

Puis-je installer l'enceinte à l'extérieur ?

Non, ce modèle est conçu pour une utilisation en intérieur uniquement. Évitez les zones humides comme les piscines intérieures, saunas ou cuisines professionnelles.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec et doux. N'utilisez jamais de détergents, d'alcool, d'huiles ou de solvants, car ils pourraient dégrader le plastique.

Le logo Bose peut-il être orienté ?

Oui, le logo est rotatif. Appuyez sur le bouton situé à l'arrière de la grille et faites pivoter le logo avec les pouces pour l'aligner sur l'orientation de l'enceinte.

Quels accessoires sont disponibles ?

Le support de montage est inclus. En option, vous pouvez acheter le support bi-pivot DMSBRKT. Les vis de fixation au mur ne sont pas fournies.

L'enceinte est-elle compatible avec un système 70 V/100 V ?

Oui, elle est conçue pour les systèmes 70 V et 100 V avec transformateur intégré. Elle peut aussi être utilisée en basse impédance (16 Ω) si le transformateur est réglé sur la position adéquate.

Que faire en cas de problème technique ?

Ne tentez pas de réparer l'enceinte vous-même. Contactez un centre de service agréé Bose ou votre revendeur. La garantie limitée couvre les défauts de fabrication.

Où trouver la fiche technique complète ?

La fiche technique détaillée est disponible sur le site PRO.BOSE.COM. Vous y trouverez les caractéristiques acoustiques, les diagrammes de directivité et les accessoires compatibles.

MODE D'EMPLOI DesignMax DM2S BOSE

Notice d'installation 14

Ce produit doit être installé par un technicien professionnel! Ce document est destiné à fournir aux techniciens professionnels les directives de montage et de sécurité relatives à ce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l'ensemble des avertissements de sécurité avant de procéder à l'installation.

Ne tentative pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, Installateurs, techniciens, revendeurs ou distributeurs agriés. Pour contacter Bose Professional ou pour couver un revendeur ou un distributeur prêde chez vous, rendez-vous à l'adresse PRO. BOSE. COM.

1. Veuillez conserver ces consignes.
2. Veuillez conserver ces consignes.
3. Respectez tous les avertissements.
4. Suivez toutes les consignes.
5. N'utilise pas cet appareil à proximité d'eau ou de toute autre source d'humidité.
6. Utilisez uniquement un chiffon sec pour le nettoyage.
7. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.
8. N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.
9. Utilisez uniquement les accessoires spécifiés par le fabricant.

Avertissements/précautions

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif médical implanté.

• Tous les produits Bose doivent être installés dans le respect des réglementations locales et nationales. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit.
• Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégâts matériels et des blessures graves, voir la mort. Il est de la responsabilité de l'installateur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connaissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.
• Ne montez pas le produit dans des endroits où de la condensation peut se former.
• Ce produit n'est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, par aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).
• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales.
• N'utilisez que le matériel et les accessoires livrés ou spécifiés par Bose pour une utilisation avec les enceintes DesignMax DM2S. Le matériel de fixation de l'enceinte sur la surface de montage n'est pas fourni. Pour plus d'informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM. Tenez le produit à l'écart du feu et des sources de chaleur. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil. Veillez à ne pas effectuer de modifications non autorisées sur ce produit.
• Le support de montage mural du DesignMax DM2S ne peut être utilisé qu’avec le modèle DM2S.
• N'appliquez aucun type de produit de nettoyage, d'huile de graissage ou de solvant à base d'hydrocarbure sur ou au cours de cette enceinte et du matériel de montage associé pendant l'installation. L'exposition à de telles substances peut provoquer une dégradation du matériel plastique, se traduisant par des fêlures pouvant conduire à une chute de l'enceinte.
• Nettoyez uniquement les enceintes avec un chiffon sec. N'exposez pas l'enceinte à du savon, des détergents, des huiles minérales, de l'alcool ou d'autres agents nettoyants ou chimiques.
• La grille est équipée d'un cordon de sécurité à usage unique.

Informations réglementaires

Ce produit est conforme à toutes les directives de l'Union européenne qui s'y appliquent. La déclaration de conformité complète est disponible à l'adresse suivante: www. Bose. com/compliance/.

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adéquate et le recyclage permettent de protéger les ressources naturelles, la santé humaine et l'environnement. Pour plus d'informations sur l'élimination et le recyclage de ce produit, contactez votre revendeur, votre service d'enlèvement des ordures ou le magasin où vous avez acheté ce produit.

Date de fabrication: le huitième chiffre du numéro de série indique l'année de fabrication; par exemple, « 7 » correspond à 2007 ou à 2017.

Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9 No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

Importateur pour l'UE: Bose Products B. V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas

Importateur pour le Mexique: Bose de Mexico, S. de R. L. de C. V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D. F. Pour plus d'informations sur l'importateur et le service: [phone]

Importateur pour Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numéro de téléphone: [phone]

Bose et DesignMax sont des marques commerciales de Bose Corporation.

Siège de Bose Corporation : 1-877-230-5639

©2019 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Informations relatives à la garantie

Cet appareil est couvert par une garantie limitée. Pour avoir plus d'informations sur la garantie, visitez PRO.BOSE.COM.

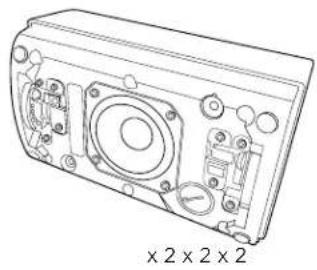

Spécifications du produit :

Tension d'entrée: 70 V/100 V

Impédance: 16 Ω, 16 W

Courant ou puissance: (70 V): 1,2 W, 2,3 W, 4,5 W, 9 W; (100 V): 2,3 W, 4,5 W, 9 W

Caractéristiques techniques

Vous trouverez des caractéristiques supplémentaires dans la fiche technique des enceintes DesignMax DM2S sur PRO.BOSE.COM.

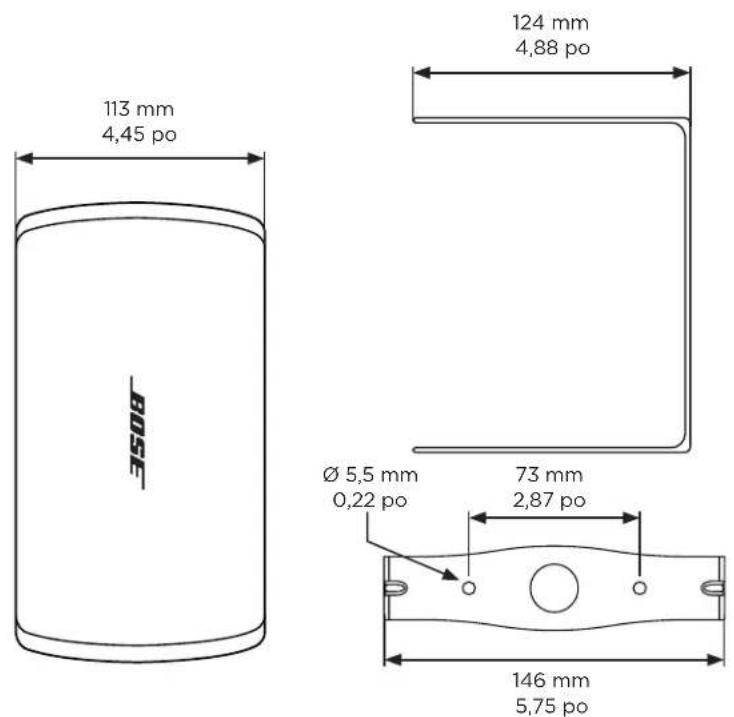

Caracteristiques physiques

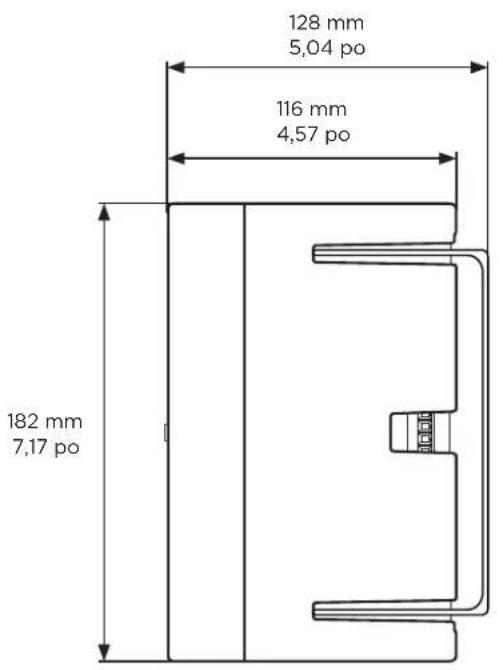

Dimensions du produit Hauteur : 182 mm (7,17 po)
	Largeur : 113 mm (4,45 po)
	Profondeur : 116 mm (4,57 po)
Poids net, enceinte avec grille (une seule enceinte)	1,32 kg (2,9 lb)
Poids brut (paire d'enceintes)	3,94 kg (8,7 lb)

Informations importantes concernant l'installation

L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit. Il incombe à l'installateur d'assurer la sécurité de l'installation de l'enceinte. L'installation incorrecte de l'enceinte est susceptible d'entraîner des dommages et des blessures, voir la mort. Ne montez pas le produit dans des endroits où de la condensation peut se former.

Le matériel de fixation de l'enceinte sur la surface de montage n'est pas fourni. Consultez un professionnel du bâtiment pour connaître le matériel de montage approprié avant d'installer l'enceinte. Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales. N'appliquez aucun type de produit de nettoyage, d'huile de graissage ou de solvant à base d'hydrocarbure sur ou autour de cette enceinte et du matériel de montage associé pendant l'installation. L'exposition à de telles substances peut provoquer une dégradation du matériel au plastique, se traduisant par des fissures pouvant conduire à une chute de l'enceinte.

Options d'installation et accessoires

Support de montage (inclus) Support bi-pivot DMSBRKT (en option)

Épaisseur des câbles

L'enceinte DesignMax DM2S est conçue pour fonctionner avec des câbles de taille 18 (0,8 mm²) à 14 AWG (2,1 mm²) uniquement.

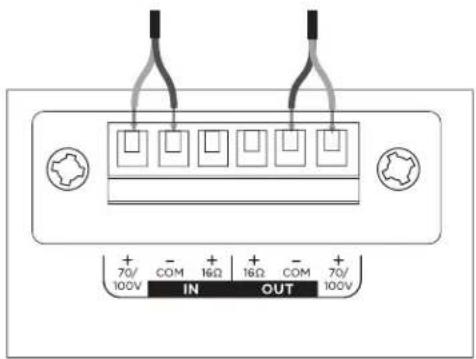

Diagrammes de connexion

Exposez six millimètres (14 po) de fil dénudé à relier aux bornes.

Remarque: l'enceinte n'est pas adaptée à une utilisation avec un conduit rigide. L'enceinte convient uniquement à des conduits flexibles ou à une connexion de câblage.

70V/100V16Ω

Réglages de l'enceinte

* NC : pas de connexion (ne pas utiliser) Réglage d'un

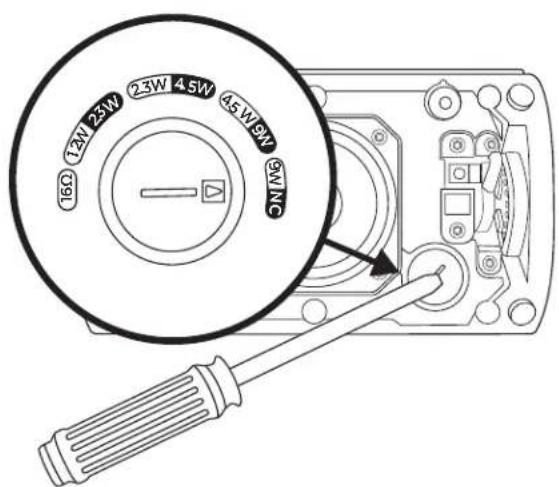

Réglage de la prise du transformateur

Réglez la prise en la tournant. Utilisez un tournevis à tête plate.

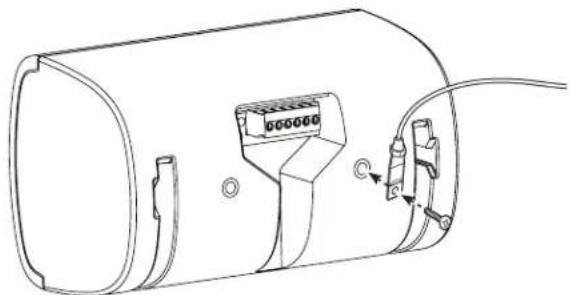

Utilisation d'un câble de sécurité

Le code de l'urbanisme de certaines régions impose l'utilisation d'une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, choisissez une position, une méthode et des accessoires compatibles avec le code de l'urbanisme local. Un câble de sécurité peut être fixé à l-insert fileté à l'arrière de l'enceinte.

L'insert est adapté à une vis M6 (non fournie).

Orientation de l'enceinte

Choisissez l'orientation de l'enceinte la mieux adaptée à votre installation.

Remarque : une installation à proximité immédiate de surfaces de cuisson, où l'enceinte peut être exposée directement à des huiles de cuisson, comme par exemple dans une cuisine en milieu professionnel, peut réduire les performances ou compromettre le fonctionnement de l'enceinte.

Installation du support

Remarque : lors du choix de l'emplacement de montage, au moins un des points de fixation du support de montage doit être fixé à une structure porteuse. Les points de fixation non fixés à une structure porteuse doivent être fixés à l'aide du matériel approprié pour l'installation.

1. Marquez les emplacements de perçage.
2. Percez deux trous (de taille adaptée aux fixations appropriées) dans le mur.

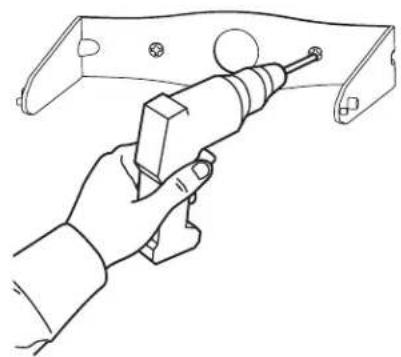

3. Fixez le support au mur à l'aide de deux vis (non fournies). Remarque: utilisez des vis M5 ou de taille 10.

1 2 3

Câblage du connecteur

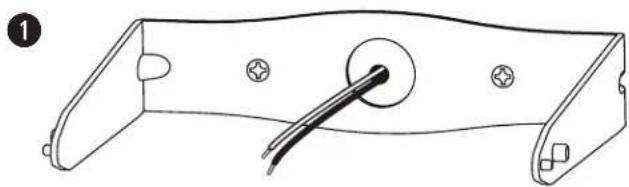

1. Faites passer les fils dans l'ouverture centrale du support.
2. Retirez le connecteur de l'enceinte.
3. Câblez le connecteur. Consultez la section Câblage de l'enceinte à la page 16 pour plus d'informations sur le câblage.

Informations importantes pour le montage

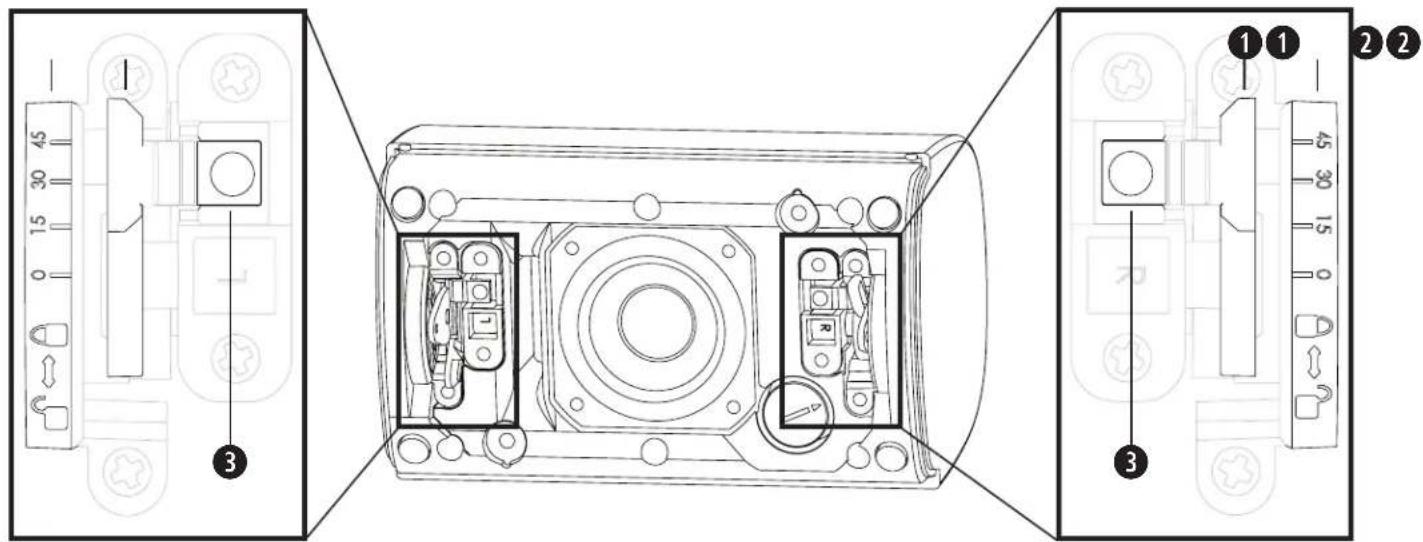

Taquets de verrouillage : utilisés pour fixer l'enceinte au support de montage. Poussez les taquets vers les axes de blocage pour les verrouiller; retirez les taquets des axes de blocage pour les déverrouiller. 2 Repères d'inclinaison : identifiez la position angulaire souhaitée et la direction de verrouillage. 3 Axes de blocage : appuyez sur les axes pour déverrouiller les taquets.

Installation de l'enceinte

Remarque: l'enceinte est livrée avec les taquets de verrouillage attachés sur le dessous avec un ruban adhésif. Retirez l'adhésif avant l'installation. 1. Fixez l'enceinte au support, régalez l'enceinte, puis verrouillez les taquets. 2. Branchez le connecteur câble à l'enceinte. 3. Déverrouillez les taquets puis régalez l'enceinte selon l'angle désiré. Remarque: l'angle de l'enceinte peut être réglé sur, ou. 4. Verrouillez les taquets.

AVERTISSEMENT: ne pas verrouiller les taquets comme indiqué peut aboutir à un risque de chute pouvant entraîner des dommages matériels, des blessures graves ou la mort. Il est de la responsabilité de l'installeur de s'assurer que le système de montage est installé conformément aux instructions.

Réglage du logo

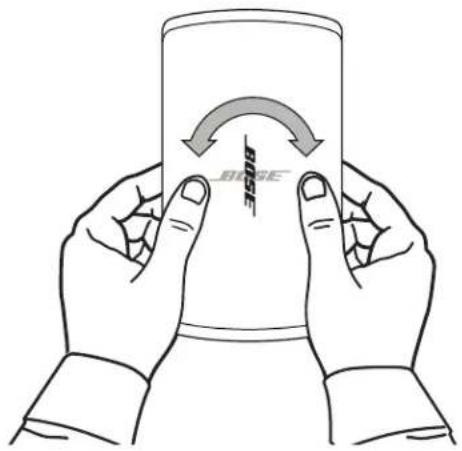

Vous pouvez faire pivoter le logo BOSE pour l'aligner sur l'orientation de l'enceinte. À l'aide de vos deux mains, appuyez sur le bouton situé au dos de la grille et faites pivoter le logo avec vos pouces. Il est possible de faire pivoter le logo dans le sens des aiguilles d'une montre ou dans le sens inverse. Pour retirer le logo, pincez le bouton vers l'intérieur à l'aide d'une main et tirez sur le logo avec l'autre.

Pose de la grille

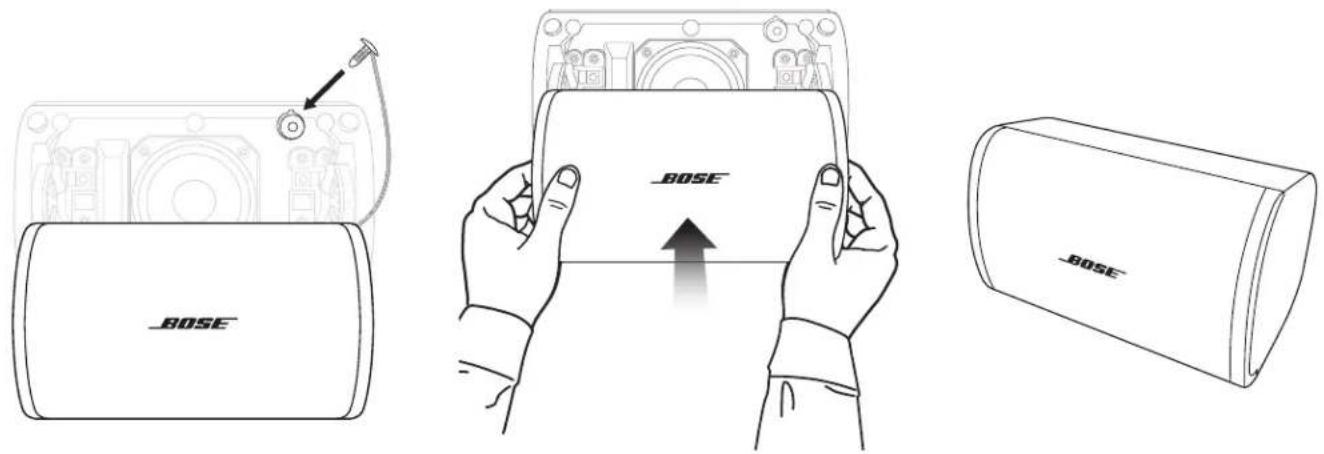

Insérez la broche du cordon de sécurité dans l'une de ses deux ouvertures dans l'enceinte. À l'aide de vos deux mains, positionnez la grille contre l'enceinte en vous assurant qu'elle est bien fixe à l'enceinte et qu'il n'y a pas de jeu. La grille à fixation aimantée adhère à l'enceinte.

Conformité aux réglementations et aux normes de sécurité en vigueur

L'enceinte Bose DesignMax DM2S a subi avec succès une phase complète de tests et elle est conforme aux spécifications et utilisations suivantes :

Conformes à la norme ANSI/UL 1480A-2016, enceintes destinées à un usage professionnel (sécurité) et commercial.

Utilisation générale, catégorie UL UEAY, dossier S 5591, numéro de contrôle 3N89

Convient à une installation suivant les méthodes de cablage de classe 1, 2 ou 3 selon la norme NFPA 70, National Electrical

L'enceinte DesignMax DM2S a été conçue en conformité avec les exigences définies dans les spécifications réglementaires européennes suivantes relatives aux systèmes utilisés en combinaison :

Testée conforme à la norme CEI 60268-5, 2007

70 V
1,2 W 2,3 W 4,5 W 9 W*
2,3 W 4,5 W 9 W KA**
100 V
