Tipo di prodotto	Altoparlante passivo compatto per installazione fissa
Marca	Bose
Modello	DesignMax DM2S
Dimensioni (A x L x P)	182 mm x 113 mm x 116 mm
Peso netto (un altoparlante con griglia)	1,32 kg
Peso lordo (coppia)	3,94 kg
Alimentazione	Linea 70 V / 100 V con trasformatore
Potenza (prese trasformatore)	70 V: 1,2 W / 2,3 W / 4,5 W / 9 W; 100 V: 2,3 W / 4,5 W / 9 W
Impedenza (modalità a bassa impedenza)	16 Ω
Connettività	Morsettiera a vite (cavo 18 a 14 AWG)
Supporto di montaggio	Staffa a parete inclusa (orientamento regolabile)
Accessorio opzionale	Supporto bi-pivot DMSBRKT
Griglia	Fissaggio magnetico, rimovibile, con cordino di sicurezza
Logo	Rotante (allineamento sull'orientamento)
Installazione	Solo professionale
Manutenzione e pulizia	Solo panno asciutto; niente solventi, oli o detersivi
Sicurezza	Non utilizzare vicino ad acqua o fonti di calore; fissaggi conformi alle norme locali
Ricambi / riparabilità	Supporto opzionale; viti di fissaggio non fornite; affidare qualsiasi riparazione a un professionista autorizzato
Informazioni generali	Garanzia limitata; conforme alle norme UL 1480A e CEI 60268-5; prodotto in Cina

Domande frequenti - DesignMax DM2S BOSE

Come installare l'altoparlante DesignMax DM2S?

L'installazione deve essere eseguita da un professionista qualificato. Utilizzare la staffa a parete inclusa e fissarla saldamente a una struttura portante con viti adatte (non fornite). Fare riferimento al manuale di installazione per il cablaggio e la regolazione della potenza.

Quali cavi utilizzare per il collegamento?

Utilizzare cavi di sezione da 18 AWG (0,8 mm²) a 14 AWG (2,1 mm²). Spellare 6 mm di filo per collegarli alla morsettiera. L'altoparlante non è adatto a condotti rigidi.

Come regolare la potenza del trasformatore?

Ruotare il selettore del trasformatore con un cacciavite a testa piatta per scegliere la potenza appropriata: 1,2 W / 2,3 W / 4,5 W / 9 W a 70 V, oppure 2,3 W / 4,5 W / 9 W a 100 V.

Posso installare l'altoparlante all'esterno?

No, questo modello è progettato solo per uso interno. Evitare aree umide come piscine coperte, saune o cucine professionali.

Come pulire l'altoparlante?

Utilizzare un panno asciutto e morbido. Non usare mai detersivi, alcool, oli o solventi, poiché potrebbero degradare la plastica.

Il logo Bose può essere orientato?

Sì, il logo è rotante. Premere il pulsante situato sul retro della griglia e ruotare il logo con i pollici per allinearlo all'orientamento dell'altoparlante.

Quali accessori sono disponibili?

Il supporto di montaggio è incluso. Opzionalmente, è possibile acquistare il supporto bi-pivot DMSBRKT. Le viti di fissaggio a parete non sono fornite.

L'altoparlante è compatibile con un sistema 70 V/100 V?

Sì, è progettato per sistemi a 70 V e 100 V con trasformatore integrato. Può anche essere utilizzato a bassa impedenza (16 Ω) se il trasformatore è impostato sulla posizione adeguata.

Cosa fare in caso di problema tecnico?

Non tentare di riparare l'altoparlante da soli. Contattare un centro di assistenza autorizzato Bose o il rivenditore. La garanzia limitata copre i difetti di fabbricazione.

Dove trovare la scheda tecnica completa?

La scheda tecnica dettagliata è disponibile sul sito PRO.BOSE.COM. Qui troverete le caratteristiche acustiche, i diagrammi di direttività e gli accessori compatibili.

MANUALE UTENTE DesignMax DM2S BOSE

Guida all'installazione. 26

Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso.

Questo prodottouveessere installatoesclusivamente da installatori professionisti.

Il presente documento ha lo scopo di fornireagli installatori professionisti le struzioni di base per l'installazione e la sicurezza di quello prodotto in tipici sistemi da installatione fissa. Prima dell'installazione, leggere quello documento e le avertenze sulla sicurezza.

Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai centri assistenza, agli installeratori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professionalo per trovare il rivenditore o distributore più vicino, visita PRO.

BOSE.COM

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avventenze.
4. Seguire tutte le istruzioni.
5. Nonutilizzare l'apparecchio in prossimità di acqua.
6. Per la puliziautilizzare un semplice panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le struzioni fornite dal produttore.
8. Non installare in prossimita di fonti di calorie, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calorie.
9. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.

AVVISI/AVVERTENZE

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici implantati nel corso umano.

• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali, federali e di settore. è responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizzi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.
• L'installation o la suspension non sicura di carichi pesanti cui cause gravi leSIONi alle persone e danni materiali. É responsabilità dell'installatore valutare l'affidabilità del metod di installatione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti di tecniche di installatione sicura dell'hardware posso sono installare un diffusore in posizione sospesa.
  Non posizionare il prodotto in puniti dove potrebbe formarsi condensa.
• Il prodotto non deve essere installato né utilizzato in are di servizio o intrattenimento vicine all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• Non eseguire l'installatione su superfici non sufficientemente robuste o dio tre lo quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l'installatione della staffa, contattare un installatore professionista. Verificare che la staffa sia installata in accordo ai parametri costruttivi locali.
• Utilizzato solo componenti e accessori forniti o specificati da Bose per l'uso con i diffusori DesignMax DM2S. I componenti per il fissaggio del diffusore alla superficie di montaggio non sono in dotazione. Per informazioni sugli accessori compatibili, consultrare la sched a tcnica del prodotto all'dinirizzo PRO.BOSE.COM.
• Tenere il prodotto lontano dal fuco e da fonti di calore. Non collocare sorgenti di fiambre libere (ad esempio, candele accese) sull'apparecchio o in prossimità diesso.
  Non apportare alterazioni non autorizzate al prodotto.
• La staffa per l'installazione a muro del DesignMax DM2S può essere utilizzata solo con il modello DM2S.
• Non utilizzato solventi a base di idrocarburi, lubrificanti o detergenti di qualunque tipo sopra o intorno a quello diffusore e sui relativi componenti di montaggio durante l'installazione. L'esposizione a tali sostanze cui danneggiare i materiali plastici e causare spaccature, con seguenti rischi di caduta.
• Utilizzare esclusivamente un panno asciutto per pulire i diffusori. Non esporre il diffusore a saponi, detergenti, oli minerali o alcool, ne ad altri detergenti o prodotti chimici.
• La griglia è dotata di un perno con cordino di sicurezza concepito per un solo uso.

Informazioni sulle normative

C E Quito prodotto e conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance.

Questo significato indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di ragcolla appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato.

Data di produzione: l'ottava cífra del numero di série corrisponde all'anno di produzione; ad esempio "7" indica 2007 o 2017.

Importatore per il Messico: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. Per informazioni su importatori e servizi: [phone]

Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. N. Telefono: [phone]

Bose e DesignMax sono marchi commerciali di Bose Corporation.

Sede principale di Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Nessuna parte di quello documento più essere riprodotta, modificata, distribuita o usata in altri modo perché previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata.

Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.

Specliche di prodotto

Tensione d'ingresso: 70 V/100 V

Impedenza: 16 Ω, 16 W

Corrente o potenza: (70 V): 1,2 W, 2,3 W, 4,5 W, 9 W; (100 V): 2,3 W, 4,5 W, 9 W

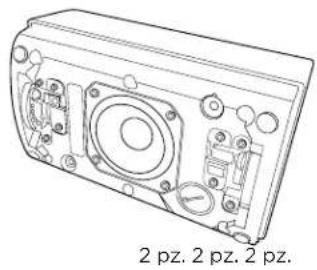

Contenuto della confezione

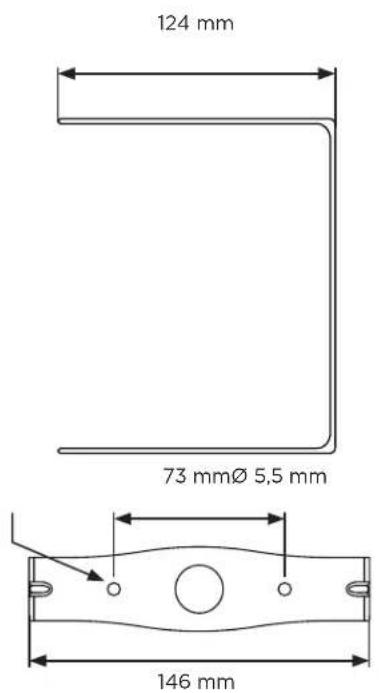

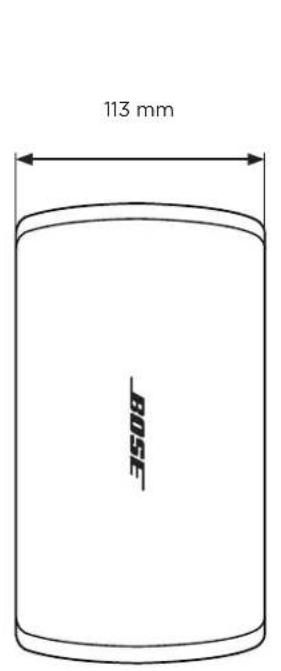

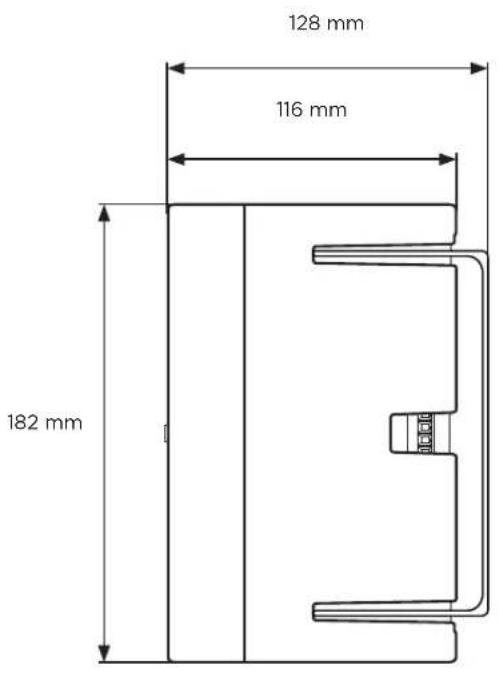

Dimensioni del prodotto

Specifiche tecniche

Per ulteriori specifiche, consultare la schedatecnica dei diffusori DesignMax DM2S all'indirizzo PRO.BOSE.COM.

Caratteristiche fisiche
Dimensioni del prodotto Altezza: 182 mm
Larghezza: 113 mm
Profondità: 116 mm
Peso netto del diffusore con griglia (singolo)	1,32 kg
Peso di spedizione (coppiia)	3,94 kg

Informazioni importanti sull'installazione

É responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima diinstaller il prodotto, chiedere informazioni all'autorità locale preposta.

É responsabilità dell'installatore garantire un'installazione sicura del diffusore. Un'installazione non corretta del diffusore può causare danni materiali e gravi leSIONi alle persone.

Non posizionare il prodotto in punti dove potrebbe formarsi condensa.

I componenti per il fissaggio del diffusore alla superficie di montaggio non sono in dotazione. Rivolgersi a un muratore professionista per individuire i componenti di fissaggio corretti, prima di installare il diffusore.

Non eseguire l'installatione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l'installazione della staffa, contattare un installatore professionista. Verificare che la staffa sia installata in accordo ai parametri costruttivi locali.

Non utilizzare solventi a base di idrocarburi, lubricanti o detergenti di qualunque tipo sopra o intorno a quello diffusore e sui relativi componenti di montaggio durante l'infallazione. L'esposizione a tali sostanze cui danneggiare i materiali plastici e causare spaccature, con seguenti rischi di caduta.

Opzioni di installmente

2

Opzioni ed accessori di INSTALLazione

Staffa di fissaggio (in dotazione)
DMSBRKT Staffa per orientamento pan-and-tilt (opzionale)

Cagliaggio del diffusore

Diametro dei cablaggi

I diffusori DesignMax DM2S sono concepii esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm²) e 14 AWG (2,5 mm²).

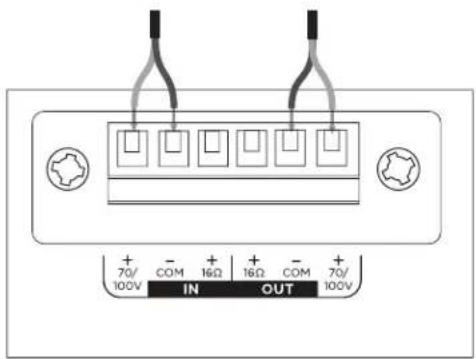

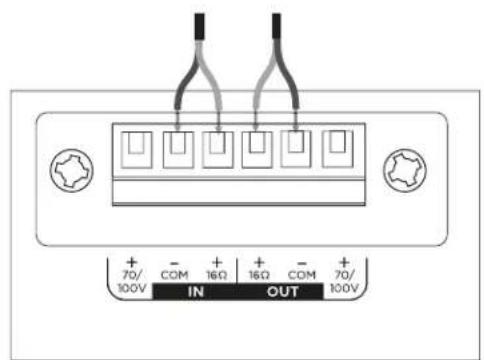

Schemidi collegamento

Scoprire 6 mm di filo non rivestito da collegare ai terminali.

Note: il diffusore non è certificato per l'utilizzo con un tubo protettivo rigido. Il diffusore più essere utilizzato con connessioni di cablaggio o tubi protettivi flessibili.

70V/100V16Ω

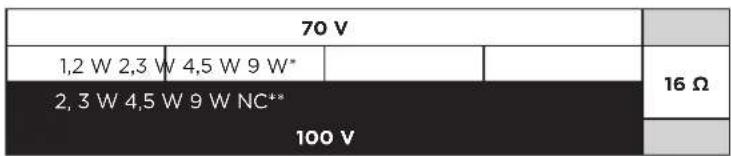

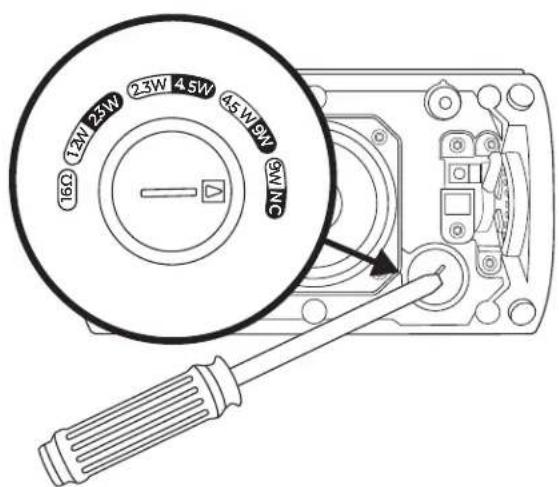

Impostazioni del diffusore

*NC: nessuna connessione (non utilizzato)Impostazio

Impostazione potenza del trasformatatore

Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa piatta.

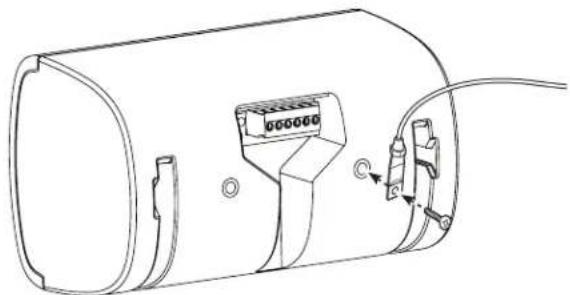

Uso di un cavo di sicurezza

Alcune normative edilizie regionali richiedono l'impiego di un secondo metod di fissaggio dei diffusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metod e accessori di fissaggio conformi alle normative edilizie locali.

E possiblo collegare un cavo di sicurezza al diffusore utilizzato l'inserto filettato sul retro del cabinet.

L'inserto è dimensionato per una vite M6 (non inclusa).

Orientamento del diffusore

Scegliere l'orientamento del diffusore più adatto all'impianto.

Orizzontale
2 Verticals

0

2

Note: l'installation in prossimità di piani di cottura dove il diffusore possa essere direttamente esposto a oli alimentari, come ad esempio in cucine commerciali, cui ridurre le prestazioni o la funazionalità del diffusore.

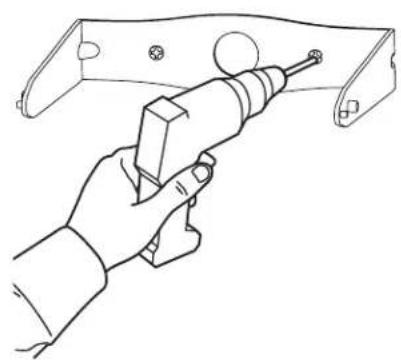

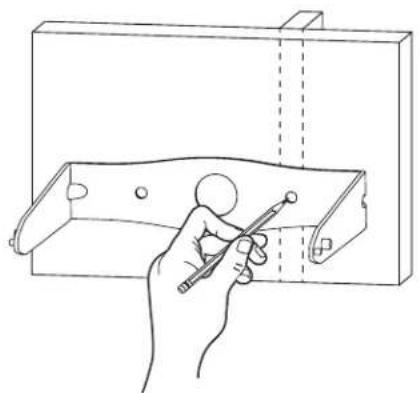

Installazione della staffa

Note: durante la scelta della posizione di installazione, almeno uno dei punti di aggancio della staffa di montaggio delve essere fissato a una struttura portante. I punti di aggancio non fissati a una struttura portante devono essere fissati utilizzando componenti appropriati per l'installazione.

1. Contrassegnare la posizione dei fori.
2. Praticare due fori (dimensionati per i dispositivi di fissaggio appropriati) nella parete.
3. Fissare la staffa alla parete con due viti (non in dotazione). Nota:utilizzare viti in fornato M5 o 10.

1 2 3

Cagliaggio del connettore

1. Far passare i cavi atraverso il foro centrale della staffa.
2. Rimuovere il connettore dal diffusore.
3. Cablare il connettore. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pag. 28.

0

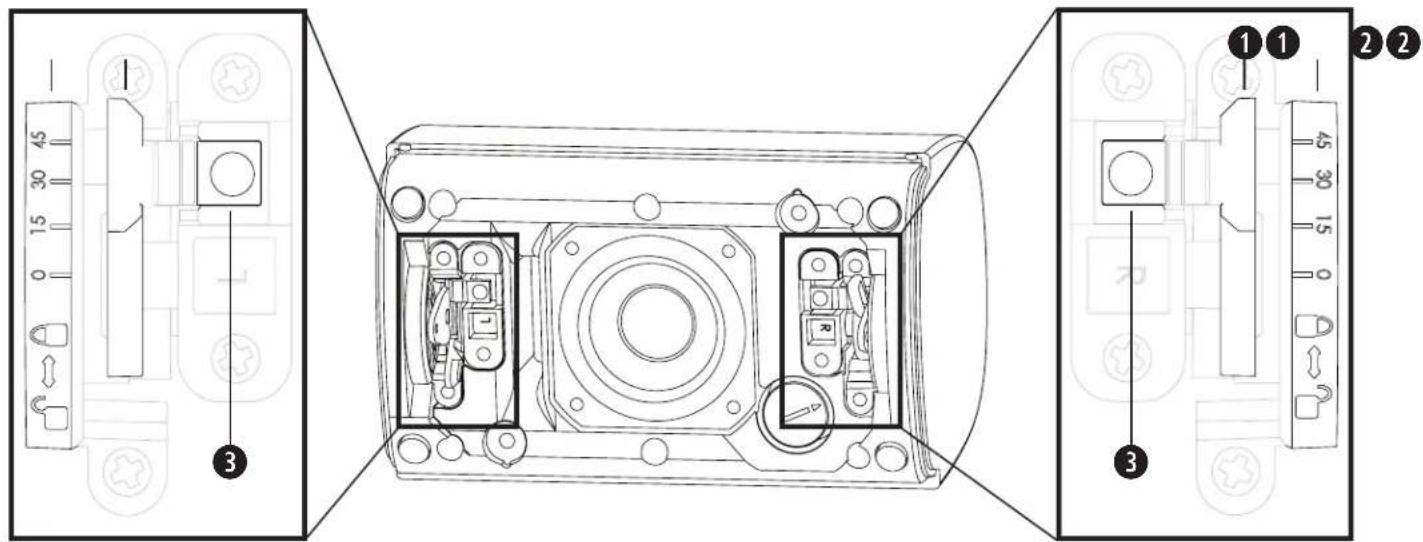

Informazioni importanti sul montaggio

Leve di bloccaggio: da usare per fissare il diffusore alla staffa di montaggio. Spingere le leve verso i perni di bloccaggio per bloccarle; allontanarle dai perni di bloccaggio per sbloccarle.
Etichette angolari: identificano la posizione dell'angolo desiderato e la direzione di bloccaggio.
Perni di bloccaggio: premere i perrni per sbloccare le leve.

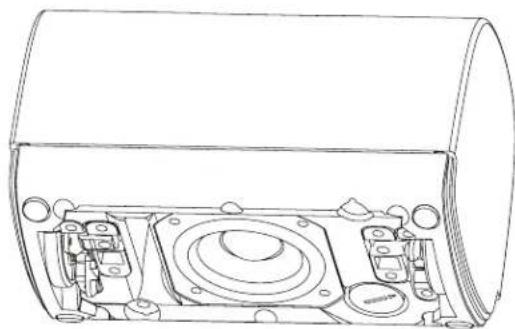

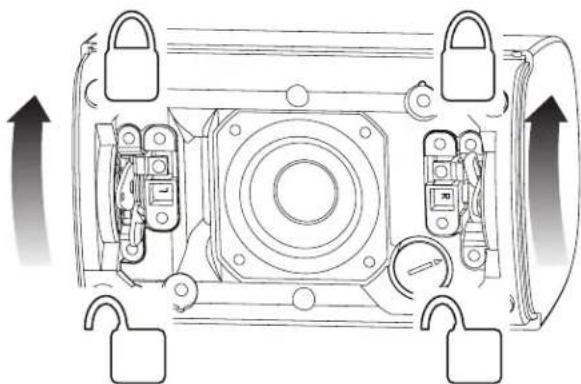

Installazione del diffusore

Note: il diffusore viene fornito con le leve di bloccaggio abbassate e bloccate con nastro. Rimuovere il nastro prima dell'installazione.
1. Agganciare il diffusore alla staffa, regolarne l'inclinazione a 45^ e bloccare le leve in posizione.
2. Fissare il connettore cablato al diffusore.
3. Sbloccare le leve e regolare l'inclinazione del diffusore all'angolo desiderato. Nota: l'inclinazione del diffusore è regolabile a 0^ , 15^ , 30^ o 45^ .
4. Bloccare le leve in posizione.

AVERTENZA: la mancata impostazione delle leve in posizione di blcco come da istruzioni cui determinare rischi di caduta, le cui consequences sono essere lesioni gravi o fallati alle persone e danni materiali. L'installatore è tenuto a verificare che ilsystema di fissaggio si installato come da istruzioni fornite.

1

3

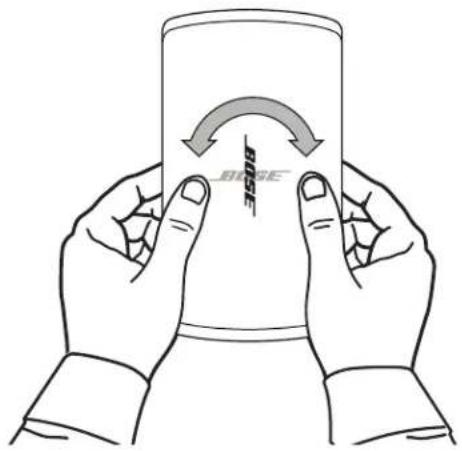

Regolazione del logo

É possibile ruotare il logo Bose per allinarlo in base all'orientamento del diffusore. Premere il pulsante sul retro della griglia con entrambe le mani e ruotare il logo con i pollici. Il logo vuo ruotare in senso orario o antiorario. Per rimuovere il logo, stringere il pulsante verso l'interno con una mano e tirare il logo con l'altra.

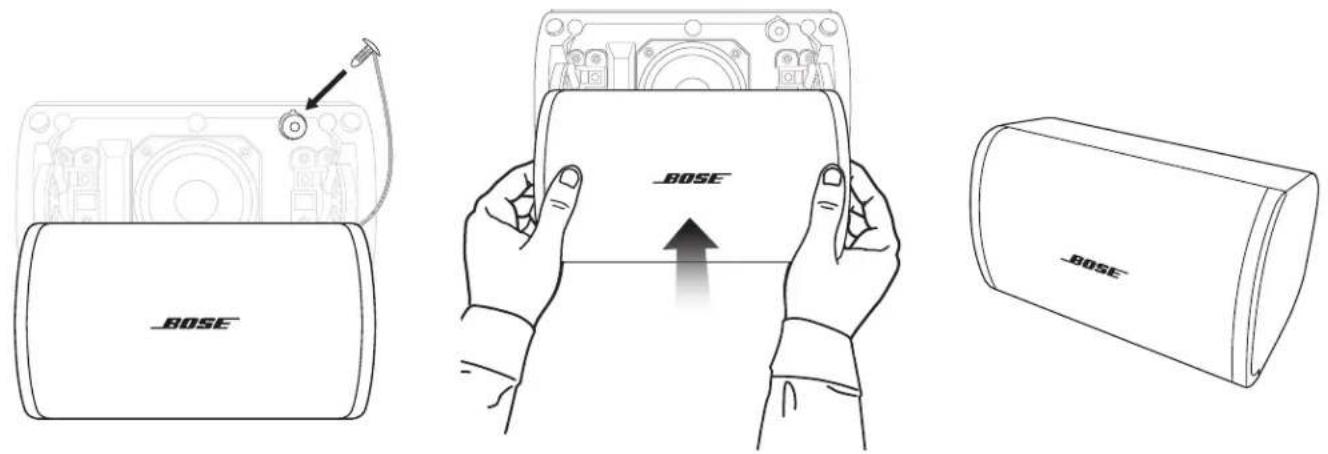

Fissaggio della griglia

Inserire il perno per cordino di sicurezza in uno dei due fori apposti nel diffusore. Con entrambe le mani, posizionare la griglia ben a filo contro il diffusore, verificando che non ci siano fessure. La griglia si aggancia magneticamente al diffusore.

Conformità alle norme di sicurezza

Il diffusore Bose DesignMax DM2S ha superato i test ai quali è stato sopposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito:

Conformi alle specifiche ANSI/UL 1480A-2016, Diffusori per uso professionale e commerciale e di sicurezza

Utilizzo generico - UL Categoria UEAY,Numero file S 5591Numero controlo 3N89

Adatti per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electrical

Code, 2017, Articolo 640

Il diffusore DesignMax DM2S è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi combinati:

Collaudato in conformità a IEC60268-5, 2007
