| 产品类型 | 固定安装用紧凑型无源扬声器 |
| 品牌 | Bose |
| 型号 | DesignMax DM2S |
| 尺寸（高 x 宽 x 深） | 182 mm x 113 mm x 116 mm |
| 净重（单个扬声器含网罩） | 1.32 kg |
| 毛重（一对） | 3.94 kg |
| 电源 | 带变压器的70V/100V线路 |
| 功率（变压器抽头） | 70V：1.2W / 2.3W / 4.5W / 9W；100V：2.3W / 4.5W / 9W |
| 阻抗（低阻抗模式） | 16 Ω |
| 连接方式 | 螺丝接线端子（18至14 AWG线缆） |
| 安装支架 | 包含墙壁支架（方向可调） |
| 可选配件 | 双转轴支架 DMSBRKT |
| 网罩 | 磁吸固定，可拆卸，带安全绳 |
| 标志 | 可旋转（对齐方向） |
| 安装 | 仅限专业安装 |
| 维护和清洁 | 仅用干布擦拭；不使用溶剂、油或清洁剂 |
| 安全 | 请勿在水或热源附近使用；固定件需符合当地标准 |
| 备件/可维修性 | 可选支架；安装螺丝不随附；所有维修应交由专业认证人员 |
| 一般信息 | 有限保修；符合UL 1480A和IEC 60268-5标准；中国制造 |
常见问题 - DesignMax DM2S BOSE
用户关于以下问题的提问 DesignMax DM2S BOSE
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 DesignMax DM2S - BOSE 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 DesignMax DM2S 品牌 BOSE.
用户手册 DesignMax DM2S BOSE
本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读本文档和所有安全警告，再尝试安装。
请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人员、技术人员、经销商或分销商提供。要联系BoseProfessional或查找您附近的经销商或分销商，请访问PRO.BOSE.COM。
- 请阅读这些说明。
2.请保留这些说明。
3.请注意所有警告。
4.请遵守所有说明。
5.清勿在近水区域使用本设备。
6.只能使用干布进行清洁。
7.请勿堵塞任何通风口。请按照制造商的说明进行安装。 - 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功率放大器）。
9.只能使用制造商指定的附件/配件。
警告/小心
本产品含有磁性材料。有关这是否会影响到您的植入式医疗器械，请咨询您的医生。
所有 Bose 产品的安装必须遵守当地、州、联邦和行业规范。安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。
·不安全地登高安装或吊装任何重物可能导致严重的人身伤害和财产损失。安装人员有责任评估在其应用中所使用的任何安装方法的可靠性。只有正确了解硬件日掌握安全安装技术的专业安装人员才能尝试安装任何吊装式扬声器。
·请勿将产品安装在可能发生冷凝的位置。
- 此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。
·请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道的地方。如果您不确定如何安装支架，请联系拥有相应资质的专业安装人员。安装支架时，应确保遵循当地建筑规范的要求。
- 仅使用随附安装紧固件和附件或Bose指定与DesignMaxDM2S扬声器配合使用的安装紧固件和附件。不提供用于将扬声器固定到安装表面的安装紧固件。有关兼容附件的信息，请参阅PRO.BOSE.COM上的产品技术参数表。
·请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或靠近本产品。
·未经授权切勿改装本产品。
- DesignMax DM2S 壁挂支架仅适用于 DM2S 机型。
在安装扬声器和相关安装硬件时，请勿对产品本身或在其周边使用任何类型的烃类溶剂、润滑剂或清洗剂。暴露于此类物质中可能会导致产品塑料材料老化，从而导致产品开裂和坠落危险。
- 只能使用干布清洁扬声器。请勿将扬声器暴露在肥皂、清洁剂、矿物油、酒精或其他清洁剂或化学制品中。
·网罩配有专门的一次性安全绳索。
规范信息
本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完整的合规声明：www.Bose.com/compliance。
此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的回收站点进行回收。正确处理和回收有助于保护自然资源、人类健康和环境。想要获得更多关于此产品的处理和回收的信息，请联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。
中国危险物质限用表
| 有毒或有害物质或元素名称及成分 | ||||||
| 有毒或有害物质和元素 | ||||||
| 零件名称 | 铅(Pb) | 汞(Hg) | 锡(Cd) | 六价铬(CR(VI)) | 多溴化联苯(PBB) | 多溴二苯醚(PBDE) |
| 印刷电路板 | X000000 | |||||
| 金属零件 | X000000 | |||||
| 塑料零件 | 000000 | |||||
| 扬声器 | X000000 | |||||
| 线缆 | X000000 | |||||
| 表表格依据SJ/T 1364的表要求制定。0:表示此零件中所有均质材料所包含的此类有或有有害物质均低于GB/T 26572中的限定要求。X:表示此零件中用全部均质材料中至少有一种包含的有害或有害物质高于GB/T 26572中的限定要求。 | 15 | |||||
生产日期：序列号中第八位数字表示生产年份；“7”表示2007年或2017年。
中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由贸易试验区日楼北路353号，9号厂房C部位
欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥进口商：Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. 进口商和服务信息：+5255 (5202) 3545
中国台湾进口商：Bose台湾分公司，台湾104台北市民生东路三段
10号，9F-A1。电话：+886-2-25147676
Bose和DesignMax是BoseCorporation的商标。
BoseCorporation总部：1-877-230-5639
©2019 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他方式使用本文档的任何部分。
质保信息
本产品享有有限保修。
有关质保的详细信息，请访问PRO.BOSE.COM。
产品额定值：
输入电压：70V/100V
阻抗：16Ω，16W
电流或功率：（70V）1.2W、2.3W、4.5W、9W；（100V）：2.3W、4.5W、9W

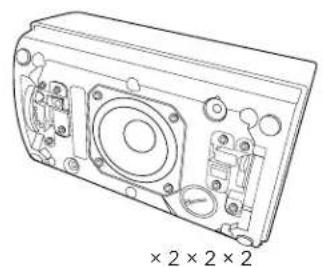

包装清单

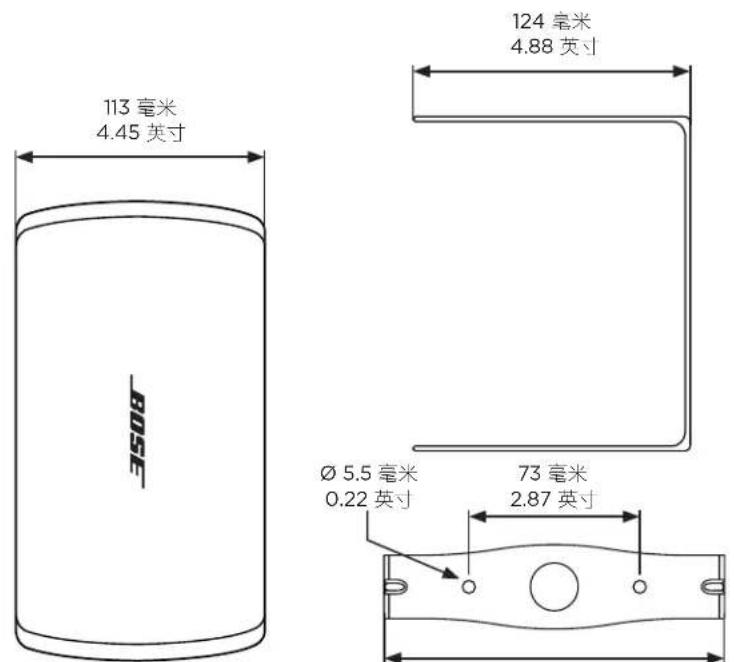

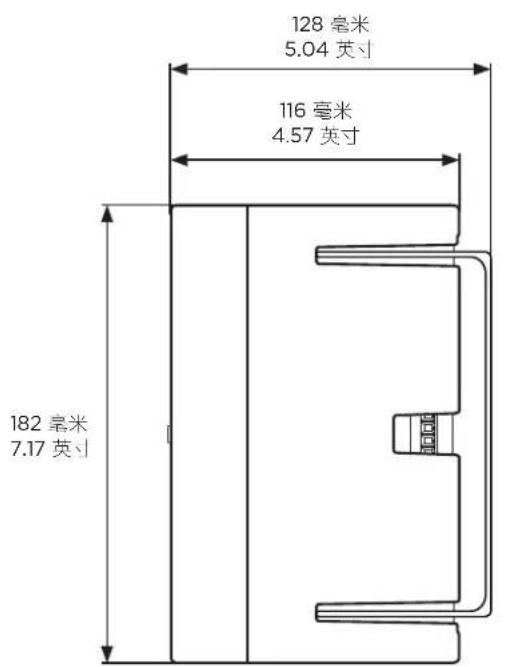

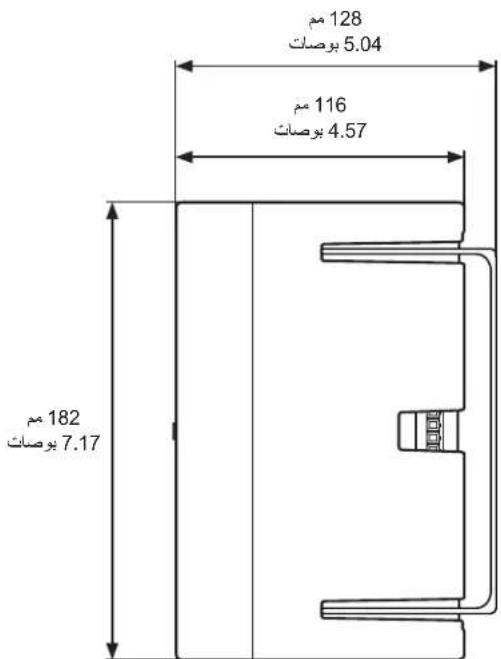

产品尺寸
146毫米
5.75英寸
技术规格
有关其他规格，请参阅PRO.BOSE.COM上的DesignMax DM2S技术参数表。
| 外观 | |
| 产品尺寸 | 高度：182毫米（7.17英寸） |
| 宽度：113毫米（4.45英寸） | |
| 深度：116毫米（4.57英寸） | |
| 带网罩的扬声器净重（单个） | 1.32千克（2.9磅） |
| 装运重量（成对） | 3.94千克（8.7磅） |
重要安装信息
安装人员有责任确保场声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。
安装人员负责确保扬声器安装的安全。如果未正确安装扬声器，可能导致损坏或人员伤亡。
请勿将产品安装在可能发生冷凝的位置。
不提供用于将扬声器固定到安装表面的安装紧固件。在安装扬声器之前，请咨询建筑物专业人员以了解合适的安装紧固件。
请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道的地方。如果您不确定如何安装支架，请联系拥有相应资质的专业安装人员。安装支架时，应确保遵循当地建筑规范的要求。
在安装此扬声器和相关的安装硬件时，请勿对产品本身或在其周边使用任何类型的烃类溶剂、润滑剂或清洗剂。暴露于此类物质中可能会导致产品塑料材料老化，从而导致产品开裂和坠落危险。
安装选件
安全选件和配件
1 安装支架（随附）
DMSBRKT双轴端架（可选）
扬声器接线
线规
DesignMax DM2S 扬声器仅可与 18 AWG（0.8平方毫米）至 14 AWG（2.1平方毫米）规格的接线一起使用。

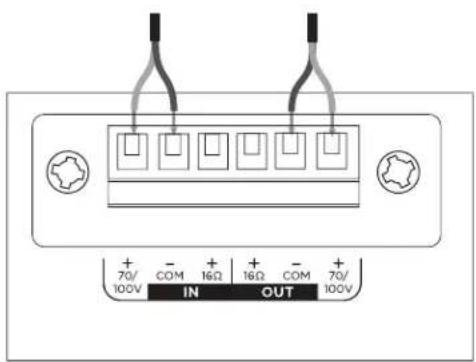

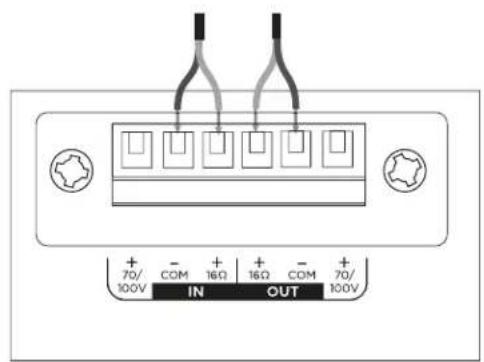

接线图
露出六毫米（1/4英寸）长的裸线以连接到端子。
注意：扬声器不适合与硬质管子一起使用。扬声器仅适合软质管子或直接布线连接方式。
70V/100V 16Ω

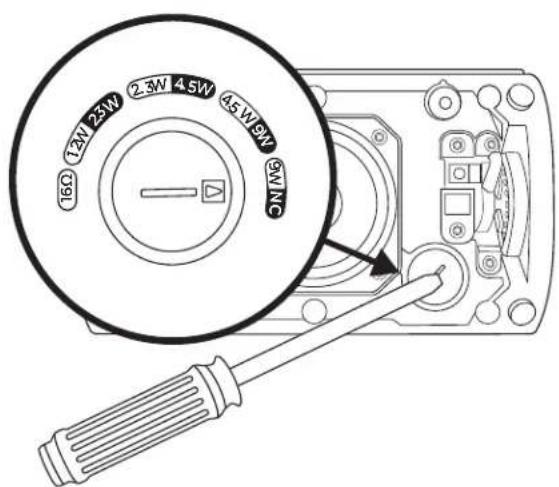

扬声器设置
*NC：无连接（不使用）出厂默认设置

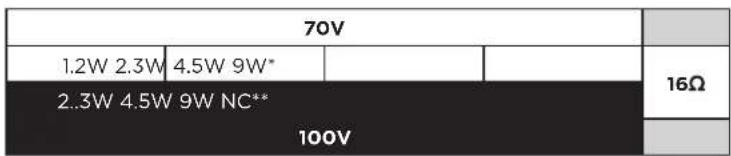

变压器抽头设置
转动设置抽头。使用平头螺丝刀。

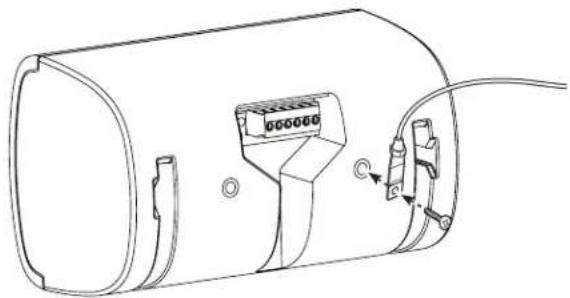

使用安全绳索
某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、方法和硬件。
可使用外壳背面的螺纹插件将根安全绳连接到扬声器。
该插件适合与M6螺钉（未随附）配合使用。
扬声器朝向
选择最适合您安装条件的扬声器朝向。
水平
垂直
0
2
注意：安装在靠近烹红台的位置（例如在商业烹红环境中）时，扬声器可能直接暴露在烹红油烟之下，这可能会降低扬声器的性能或可靠性。
安装支架
注意：选择安装位置时，必须将安装支架的至少一个连接点固定到支撑结构上。未固定到支撑结构上的连接点必须使用合适的安装紧固件进行固定。

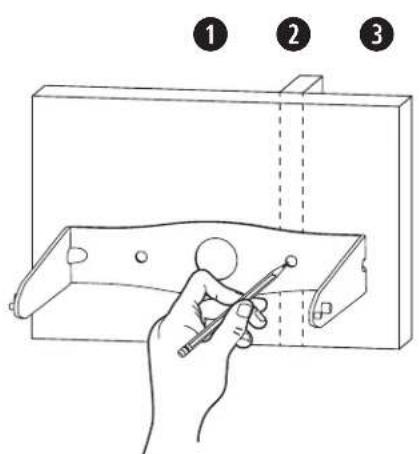

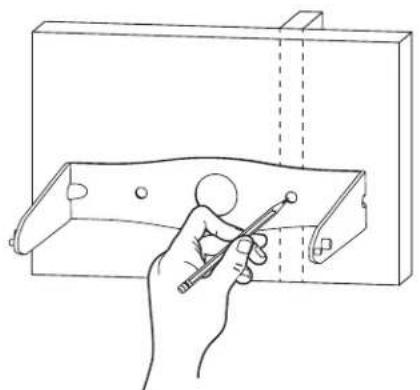

1.做好钻孔记号。
2. 在墙壁上钻两个孔（大小适合相应的紧固件）。

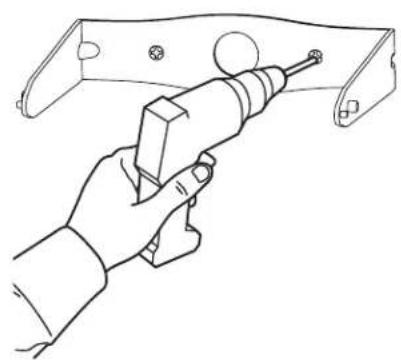

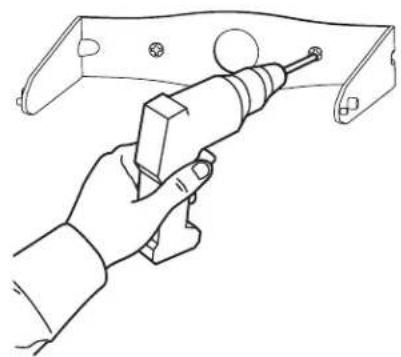

3. 使用两颗螺丝（不随附）将支架固定到墙壁上。注意：使用M5或10号尺寸的螺丝。
1 2 3
连接接线端子

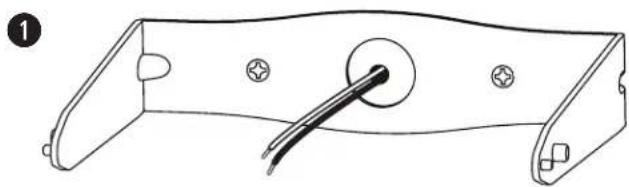

1.将接线穿过支架的中心孔。
2. 将接线端子从扬声器拆下。
3.执行端子接线操作。有关接线信息，请参阅第52页的扬声器接线
0
重要安装信息
锁定杆：用于将扬声器固定到壁装支架上。将锁定杆推向锁定销可将其锁定；将锁定杆推离锁定销可以解锁。
角度标签：用于指示您所需的角度位置和锁定方向。
锁销：向下按压锁定销可将锁定杆解锁。

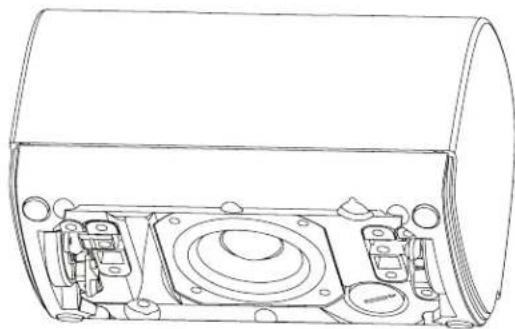

安装扬声器
注意：扬声器出厂时锁定杆已用胶带固定。请在安装前撕下胶带。

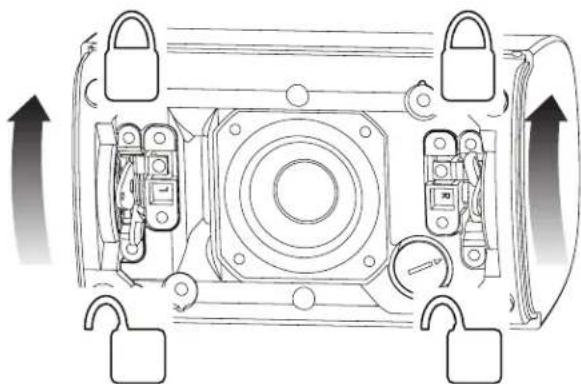

- 将扬声器连接到支架上，将扬声器调整到 45^ ，然后将控制杆锁定到位。
- 将已经接好线的接线端子连接到扬声器
3.解锁控制杆并将扬声器调整到所需角度。
注意：扬声器的角度可以调节至 0^ 、 15^ 、 30^ 或 45^ 。
4.将锁定杆锁定到位。
警告：不按说明将锁定杆推入锁定位置可能会造成跌落危险，继而导致财产损失以及致人受伤甚至死亡。安装人员有责任确保按照说明安
1
3

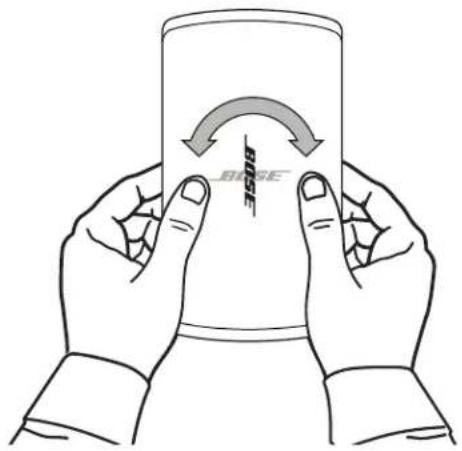

调整徽标
您可以旋转 Bose徽标，使其与扬声器的方向一致。用双手按下网罩背面的按钮，并用拇指转动徽标。徽标可顺时针或逆时针旋转。如要取下徽标，请一手向内捏压按钮，然后用另一只手拉动徽标。

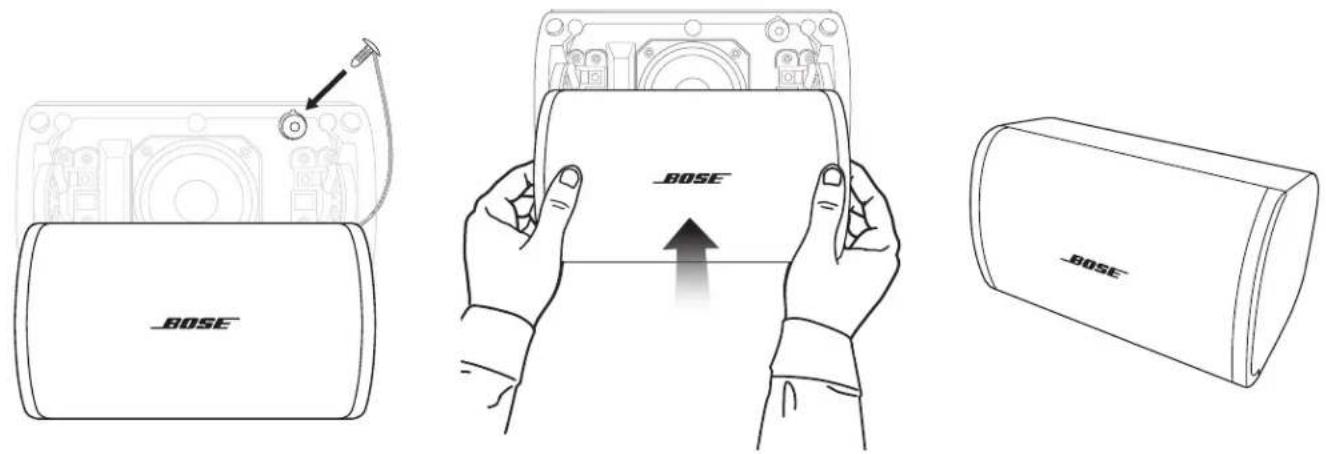

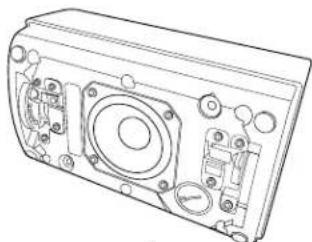

安装网罩
将安全绳销插入扬声器上其中的一个安全绳销孔内。用双子将网罩靠到扬声器上，确保网罩与扬声器平齐，没有间隙。网罩通过磁力固定在扬声器上。
安全与法规遵从
Bose DesignMax DM2S 扬声器经过测试，符合以下规格和用途：
列出的扬声器符合ANSI/UL1480A-2016，适合商业和安全专业用途
通用-UL类别UEAY，文件号S5591控制号3N89
适合使用1级、2级、3级接线方法安装，符合NFPA70美国国家电气法规(2017)第640条
DesignMaxDM2S扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的：
按照IEC60268-5（2007）标准进行测试。
請閱讀並保管好所有安全和使用指示。
本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進行安裝以前，請先閱讀本文件與所有的安全警告。
請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經銷商或分銷商，請造訪 PRO.bose.COM。
- 閱讀這些指示。
2.保留這些指示。
3.注意所有警告。
4.遵守所有指示。
5.請勿在水邊使用此裝置。
6.只能用乾布清潔。
7.請勿堵塞任何通風口。請按照製造密的指示安裝
8.請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝置（包括擴大機）。
9.只能使用製造商指定的附件/配件。
警告/小心
本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植入式醫療設備。
所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人員有責任確保揚管器和安裝系統的裝設都符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。
以不安全的方式安裝或高處隸吊任何重物都可能導致嚴重的人身傷害或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝技術的專業安裝人員，才可嘗試安裝任何高處隸吊揚聲器。
·請勿將產品安裝於可能結露的位置。
·本產品並不適合安裝或用於室內有水設施區域（包括但不限於：室內泳池、室內戲水區、熱水浴池、桑拿、蒸氣宰與室內溜冰場等）。
·請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。請務必遵循當地建築法規安裝支架。
·僅限使用 Bose 隨附或指定用於 DesignMax DM2S loudspeakers 揭聲器的五金部件與配件。未隨附可將揚聲器固定至安裝表面的五金部件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資料表。
·使產品遠離火源和熱源。請勿將明火火源（例如點燃的嚥爛）置於本產品上或本產品附近。
·未經授權請勿擅自改裝本產品。
- DesignMax DM2S 壁挂支架僅供型號 DM2S 使用。
·安裝期間，請勿於本揚聲器和相連五金部件之上或附近使用任何種類的碳氣溶劑、潤滑劑或清潔劑。接觸該等物質會使塑膠材質劣化，進而導致破裂並產生墜落危險。
·請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、礦物油、酒精或其他清潔劑或化學品。
·網罩配備一次性安全短纖計。
法規資訊
本產品符合所有適用的歐盟指令要求。符合聲明全文載於：www.Bose.com/compliance
此符號表示本產品不得以家庭廢棄物方式去棄，而應將其送到合適的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。
台灣BSMI限用物質含有情況標示
備註1：「O」表示限制物質的濃度百分比含量未超過參考值。
備註2：「-」表示限制物質屬於豁免項目範圍。
製造日期：序號第八位數代表製造年份：「7」代表2007或2017。
中國進口商：Bose Electronics (Shanghai) Company Limited，中國（上海）自由貿易試驗區，日國北路353號，9號廠房C部
歐盟進□商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥進□商：Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F.進口商與服務資訊：+5255 (5202) 3545
台灣進口商：Bose台灣分公司，台灣104台北市民生東路三段10號9樓A1室。電話號碼：+886-2-25147977
Bose和DesignMax是BoseCorporation的商標。
BoseCorporation總部：1-877-230-5639
©2019 Bose Corporation。未经事先书面许可，不得複製、修改、散佈或以其他方式使用本資料的任何部分。
保固資訊
此产品享有有限保固。
如需保固詳細資料，請造訪PRO.BOSE.COM。
產品額定值：
輸入電壓：70V/100V
阻抗.16Ω，16W
電流或功率：（70V）：1.2W、2.3W、4.5W、9W；（100V）：2.3W、4.5W、9W
包装内容物

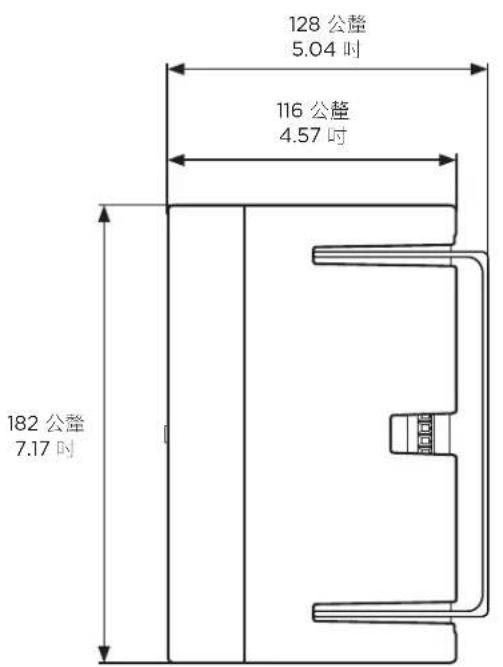

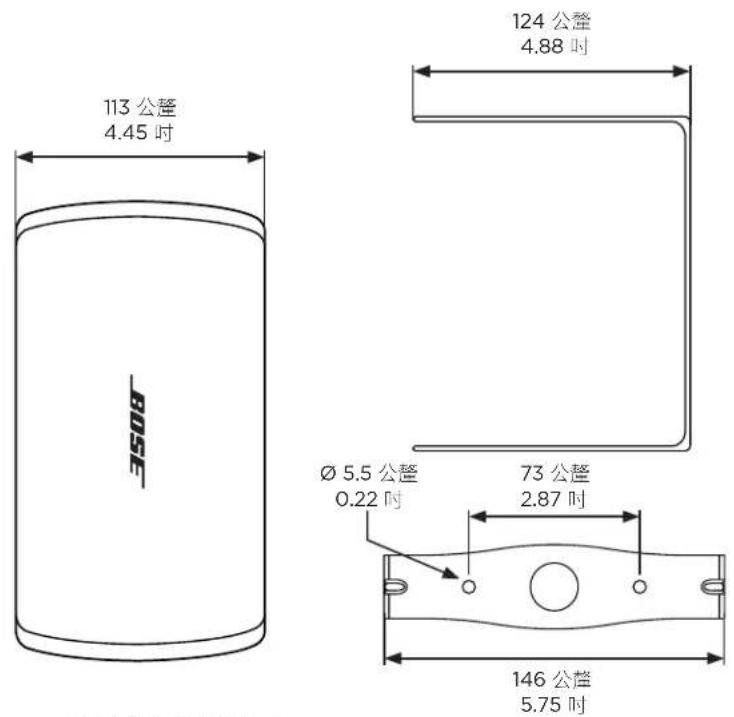

產品尺寸
技術規格
如需其他規格資訊，請參閱PRO.BOSE.COM上的DesignMax DM2S技術資料表。
| 外觀 | |
| 產品尺寸 | 高度：182公釐(7.17吋) |
| 寬度：113公釐(4.45吋) | |
| 深度：116公釐(4.57吋) | |
| 淨重，揚聲器加綱罩(單件) | 1.32公斤(2.9磅) |
| 裝運重量(成對) | 3.94公斤(8.7磅) |
重要安裝資訊
安裝人具有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當地政府的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。
安裝人員須負責確保揚聲器安裝的安全。若未正確安裝揚聲器，則可能導致損害、傷言或死亡。
請勿將產品安裝於可能結露的位置。
未随附可將楊器固定至安裝表面的五金部件。安装楊器前，請諮詢建築專業人員以取得合適的安裝五金部件。
請勿安裝在不穩定或有潛在危險的表面，比如佈線或銷設管道的地方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。
請務必遵循當地建築法規安裝支架。
安裝期間，請勿於本揚聲器和相連五金部件之上或附近使用任何種類的碳氣溶劑、消濾劑或清潔劑。接觸該等物質會使塑膠材質劣化，進而導致破裂並產生擊落危險。
安裝選項
2
安裝選項與配件
1 安装支架（随附）
DMSBRKT左右及倾角支架（选配）
揚聲器接線
線規
DesignMax DM2S loudspeaker 揭聲器的設計僅可使用 18 AWG (0.8 mm²) 至 14 AWG (2.1 mm²) 的線材。

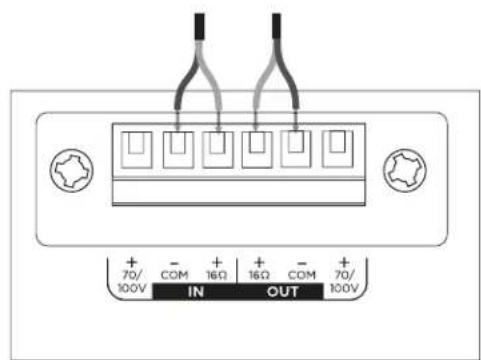

接線圖
露出六公釐（1/4时）的裸線以連接至端子。
備註：木揚聲器不適用硬式導管。
木揚聲器僅適用軟性導管或配線連接。
70V/100V 16Ω
揚聲器設定
原藏預設
**NC：無連線（請勿使用）
變壓器抽頭設定
轉動以設定扣頭功率。請使用平頭螺絲起了。
使用安全纖線
部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，
加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、
方式和五金部件。
可使用外殼後方的螺絲吊點將安全繫索連接至揚聲器。
吊點尺寸適用於M6螺絲（未隨附）。
揚聲器方向
選擇最適合您安裝方式的揚聲器方向。
水平
垂直
備註：若揚聲器安裝的位置靠近料理檯面，便可能直接接觸點調油脂（例如商業料理環境），恐因此降低揚聲器的效能或功能性。
安装支架
備註：選擇安裝位置時，應將至少一個安裝支架的安裝點固定至支撐結構。未固定於支撐結構的安裝點必須使用合適的安裝五金部件進行固定。
1.標記繡孔
2. 在牆面上鑰出兩個鑰孔（合適緊扣件所適用的尺寸）。
3.使用兩個螺絲將支架固定於牆面（未隨附）。備註：使用M5或#10尺寸的螺絲。
連接器接線
- 將線路穿過支架中央孔。
2.從揚聲器上取下連接器。 - 將線路連接至連接器。如需瞭解配線資訊，請參見第58頁「揚聲器接線」

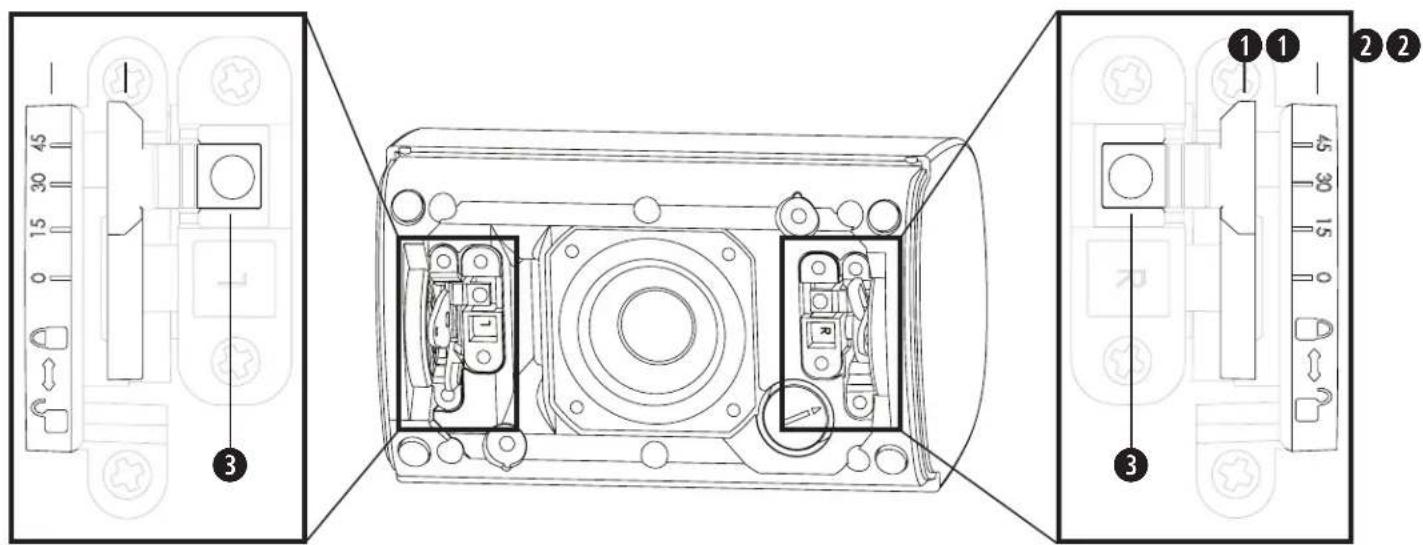

重要安裝資訊

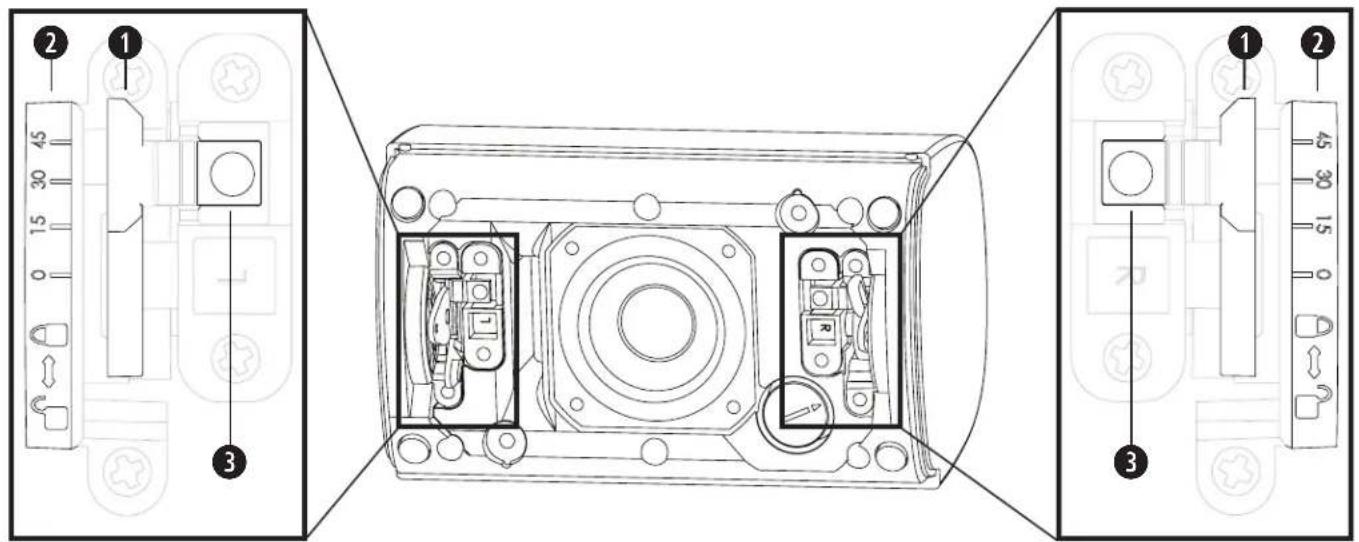

1 鍊定撥桿：用於將搗聲器牢固地固定在安裝支架。將鎮定撥桿往鎮定銷扣推動即可鎮定；將鎮定撥桿推離鎮定銷扣即可解鎖。
角度標籤：辨識所需的角度位置及鎖定方向。
3 鍊定销扣：按壓鎮定銷扣可以解開鎮定撥桿。
安装揚聲器
備註：本場聲器出廠時，鎮定撥程會以膠帶黏貼朝下固定。安裝前請先斷除膠帶。

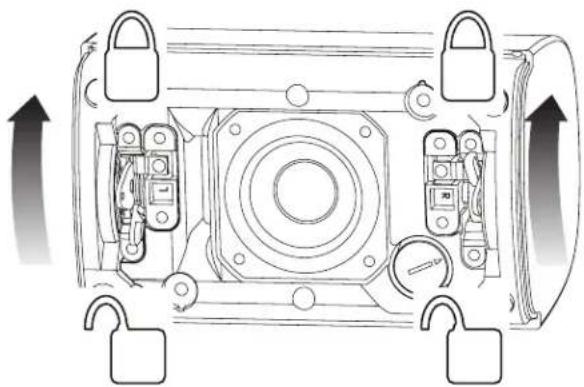

1. 將揚聲器安裝至支架，調整至 45^ ，並將鎖定撥桿鎖至定位。
2. 將接好線的連接器安裝至揚聲器。
3、解開鎖定發程，並將揚管器調整至所需角度。
備註：場聲器角度可調整為 0^ 、 15^ 、 30^ 或 45^ 。
- 將鎖定撥桿鎖至定位。
警告：若未依指示將鎖定撥桿推入額定位置，可能造成墜落風險導致財產損失，嚴重人身傷害或死亡。安裝人員須負責確保安裝系統已依指示進行安裝。
1
3
調整標誌
您可依照揚聲器方向旋轉 Bose 標誌。用雙手按下網罩後方的按键，以拇指旋轉標誌。標誌可順時針或逆時針旋轉。若要取下標誌，請一手將按鍵向內擠壓同時另一手取出標誌。
安裝網罩
將安全短綫針插入揚聲器的兩個孔洞之一。請使用雙手將網罩對準揚聲器，確保網罩與揚聲器齊平無縫隙。網罩會以磁力吸附在揚聲器上。
安全與規章遵循
Bose DesignMax DM2S loudspeaker 揭聲器通過測試，且符合下列規格及用途：
名列ANSI/UL1480A-2016適合商業及安全專業用途的揚管器
一般用途-UL Category UEAY，案號S5591，控制號3N89
根据NFPA702017年《NationalElectricalCode》（美國國家電氣章程）第640條，適合使用Class1、Class2、Class3配線方式安裝 DesignMaxDM2Sloudspeaker揚聲器的設計符合下列歐洲組合系統法規所定義之要求。
經測試符合IEC60268-5，2007年
DesignMax DM2S loudspeakers 使使用可以的孔径是18AWG0.8mm）\~14AWG2.1mm）的尺寸。
接续图
注：S比一力一=、食用油i直接晒s可能性为加热调理S-斯商业店铺的厨房等)近<下设置的性能和能低下应就
TPLATTOI
注：取付位置为决定的，取付予PANOT的取付支付PONT的1间所以上、支持構造固定必要者。取付支付PONT支持構造下如固定等在場，取付付的際可適切的器具使用使固定了
口KUL一：SBI一取付卡力固定用使用。口克的和是、口K方向以一押。
2 角度Lル：角度位置口方向示ていま。
3 口口：口：押，、
一力一取付
注：本Spu一力一、口KcLb一丁一P加贴的状度出荷之。取付的前丁一P为剥了
安全Stl-10=、S1一力一的2のStl-10穴のい←か中插入。两手使、GIL和一为位置合W也。之際、GLL和一为一加了，隙間能成不等式。
安全上のコンプレヤルフス
