| Type de produit | Contrôleur de vitesse (évaluateur d'impulsions) |
| Marque | IFM |
| Modèle | DD0203 |

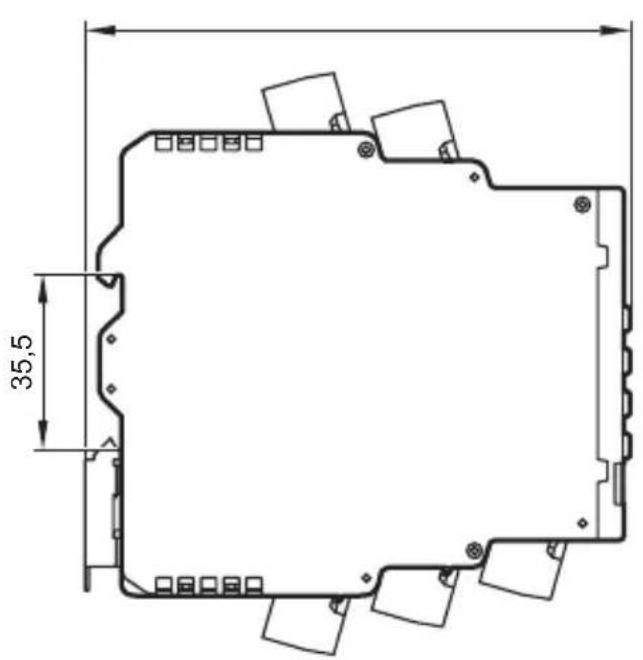

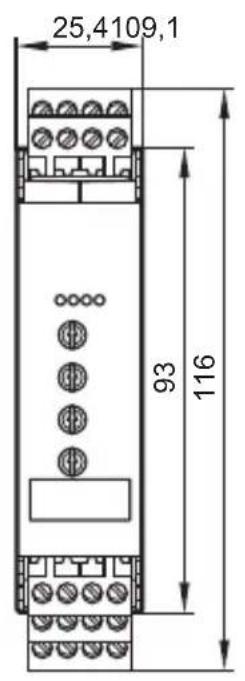

| Dimensions (L x H x P) | 35,5 x 116 x 93 mm (approx.) |
| Poids | Environ 150 g (estimation) |
| Alimentation AC | 110...240 V AC, 50...60 Hz, max. 6 W |
| Alimentation DC alternative | 24 V DC (typ.), tolérance -20/+10 %, max. 4 W |
| Alimentation capteur | 18,5...30 V DC TBTS, ≤ 100 mA |
| Type d'entrée impulsion | PNP (type 2 selon CEI 61131-2), fréquence max. 5000 Hz |
| Sortie relais | Pouvoir de coupure 4 A (charge ohmique 240 V AC ou 24 V DC), isolation renforcée |
| Sortie transistor | Tension 10...30 V DC TBTS, courant ≤ 100 mA |
| Plage de réglage seuil SP | 0,1...10 Hz ou 10...1000 Hz (selon modèle) |
| Hystérésis | 1...100 %, réglable |
| Temporisation de démarrage | 0,1...15 s, réglable |
| Fonctions de commutation | I (vitesse min.), II (sous-vitesse), III (vitesse atteinte), IV (survitesse) |
| Protection | IP 20 (boîtier et bornes) |
| Température ambiante | -25...+60 °C |
| Température de stockage | -25...+70 °C |
| Humidité relative max. | 80 % (31 °C), décroissance linéaire à 50 % (40 °C), sans condensation |
| Altitude max. utilisation | 2000 m au-dessus du niveau de la mer |
| Raccordement | Borniers 4 pôles pas 5,0 mm, connecteur à vis fourni (Phoenix Contact) |
| Montage | Rail DIN 35 mm |
| Entretien | Sans maintenance ; nettoyage boîtier avec chiffon doux et sec après mise hors tension |
| Réparabilité | Réparation uniquement par le fabricant ; interventions non autorisées excluent la garantie |
| Sécurité | TBTS, installation dans boîtier IP 54 min. ; pas homologué pour protection des personnes |
FOIRE AUX QUESTIONS - DD0203 IFM
Questions des utilisateurs sur DD0203 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice DD0203 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DD0203 de la marque IFM.
MODE D'EMPLOI DD0203 IFM
Notice d'utilisation
Contrôleur de vitesse
DD0203
DD0296
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés.... 3
1.2 Avertissements.... 3
1.3 Symbole de sécurité sur l'appareil 3
2 Consignes de sécurité 4
2.1 Cybersécurité.... 4
3 Transport, manutention et stockage 5
4 Usage prévu.... 6
5 Montage.... 7
5.1 Démontage de l'appareil.... 8
5.2 Montage des capteurs.... 8
6 Raccordement électrique.... 9
6.1 Aperçu 9
6.2 Consignes générales de raccordement 9
6.3 Remarques sur le câblage 10
6.4 Cages à ressort enfichables 10
6.5 Alimentation en tension (Power) 11
6.5.1 Alimentation en tension AC 11
6.5.2 Alimentation en tension DC 11
6.5.3 Alimentation en tension DC externe pour les entrées et la sortie transistor.... 11
6.6 Entrées 12
6.6.1 Raccordement du capteur.... 12
6.6.2 Entrée Enable 12
6.7 Sorties 13
6.7.1 Sortie relais.... 13
6.7.2 Sortie transistor.... 13

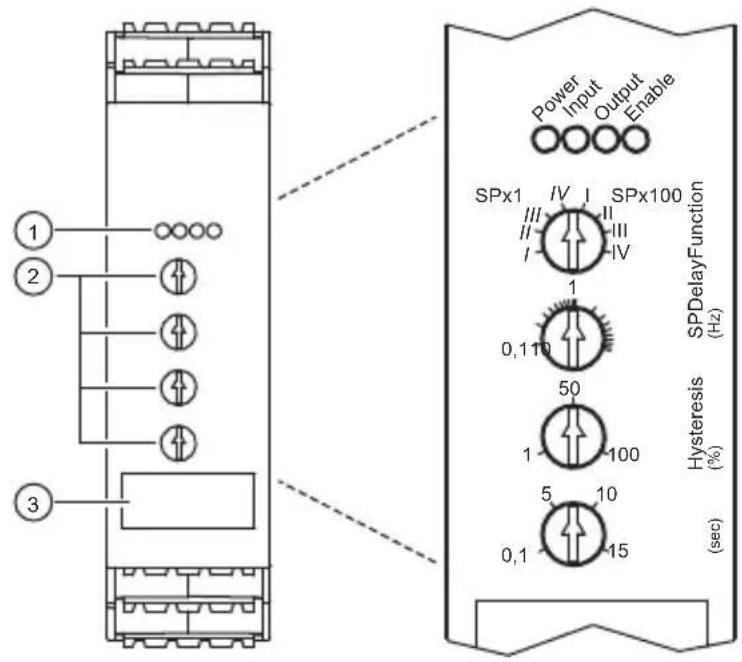

7 Eléments de service et d'indication 14
7.1 Potentiomètre.... 14
7.2 LED 14
8 Réglages 16

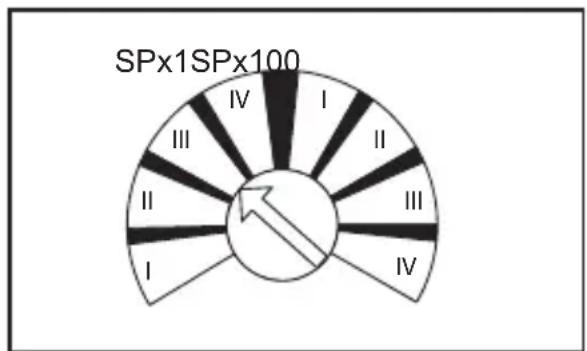

8.1 Gamme de fréquence et fonction de commutation (Function).... 16
8.1.1 Gamme de fréquence (SPx1/SPx100) 16
8.1.2 Fonction de commutation I... IV 16
8.2 Seuil de commutation (SP) 17
8.3 Hystérésis (hysteresis) 17
8.4 Temporisation de démarrage (Delay).... 17
8.5 Diagramme de commutation 18

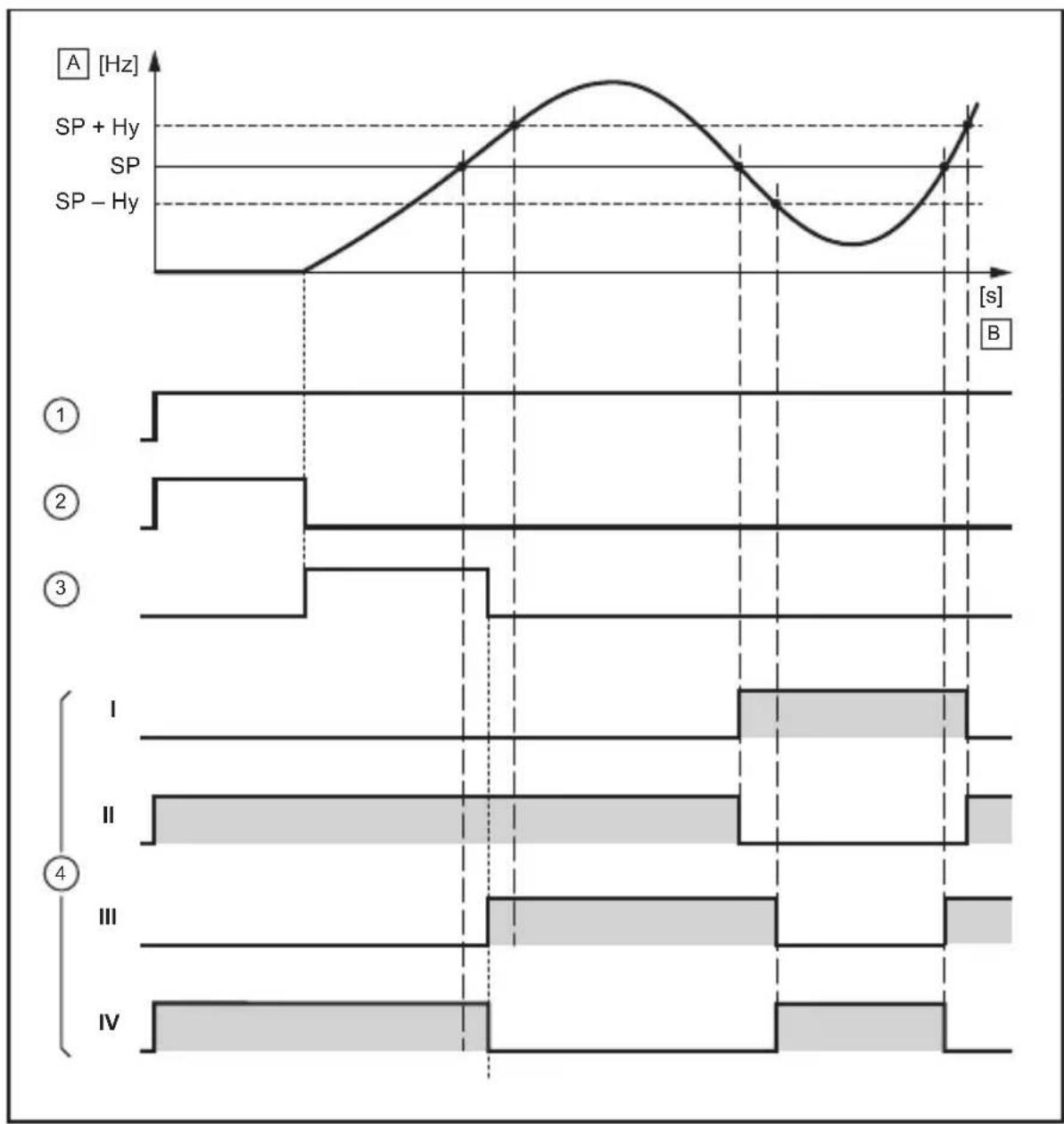

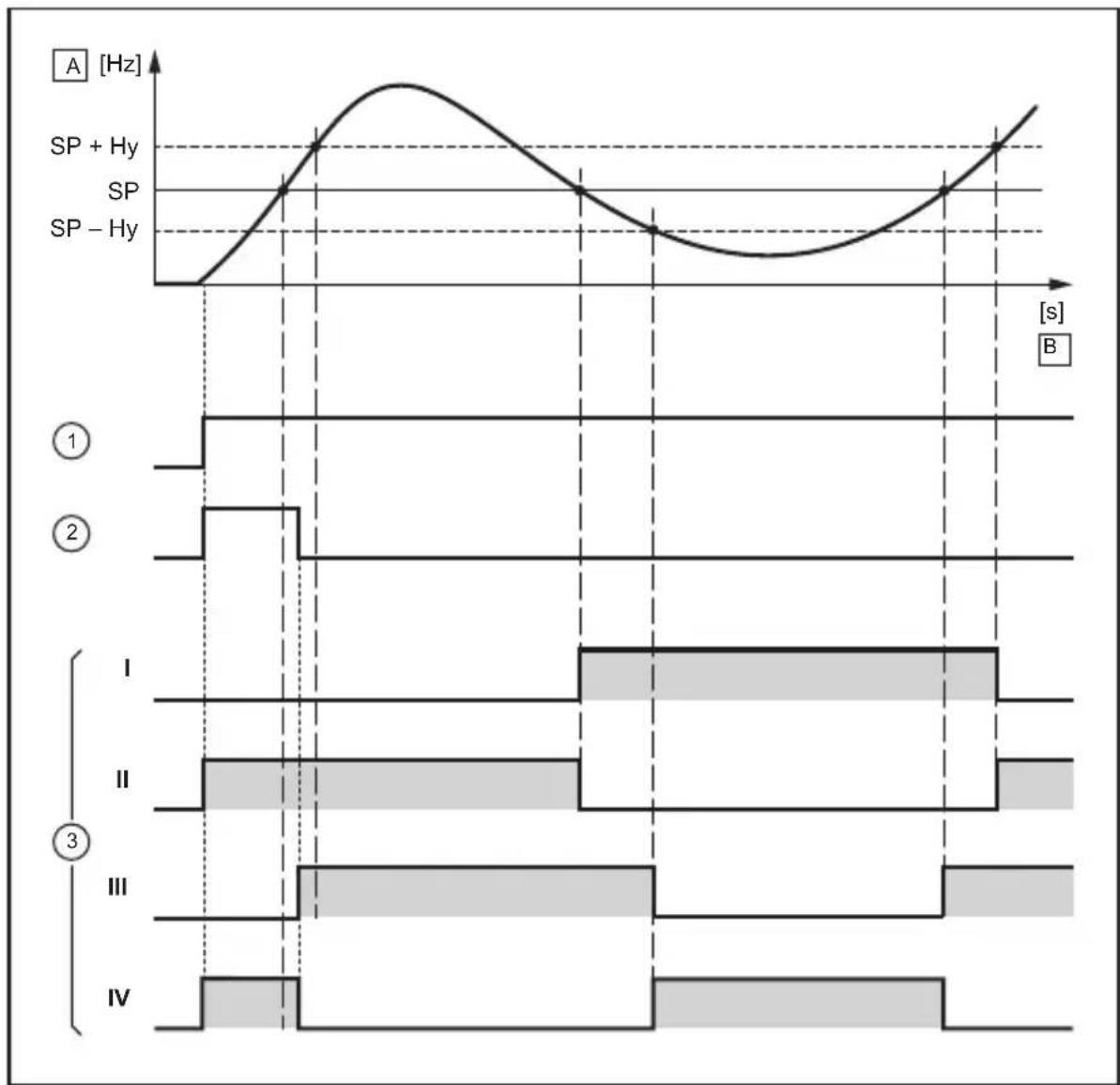

8.5.1 Avec temporisation de démarrage et alimentations en tension couplées.... 18
8.5.2 Avec temporisation de démarrage et signal Enable couplé à l'entraînement.... 19
9 Correction de défauts.... 20
10 Maintenance, réparation et élimination 21
10.1 Maintenance 21
10.2 Nettoyage de la surface du boîtier 21
10.3 Réparation 21
10.4 Elimination.... 21
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.
1.1 Symboles utilisés
√ Condition préalable
Action à effectuer
Réaction, résultat
En gras Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence croisée sans lien
Référence croisée avec lien
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements
Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :
AVERTISSEMENT
Avertissement de dommages corporels graves
▷ Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.
ATTENTION
Avertissement de dommages corporels légers à modérés
▷ Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
▷ Des dommages matériels sont possibles si l'avertissement n'est pas respecté.
1.3 Symbole de sécurité sur l'appareil
Symbole de sécurité sur l'appareil :
▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.
2 Consignes de sécurité
• L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement. - Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
- Observer les documents applicables.
2.1 Cybersécurité
Installation
L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.
▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
▶ Prendre des mesures pour assurer la sécurité physique. L'appareil ne dispose d'aucune protection intégrée contre les accès non autorisés.
3 Transport, manutention et stockage
▶ Stocker l'appareil dans son emballage d'origine.
▶ Si l'appareil doit être restocké, utiliser l'emballage d'origine ou emballer l'appareil de manière appropriée.
▶ Lors du stockage, respecter les conditions environnantes permissibles pour l'appareil (Données techniques).
AVERTISSEMENT
Stockage sans protection suffisante pour le degré de pollution 2
▷ Risque lié au choc électrique possible lors du raccordement de l'appareil
▶ Stocker l'appareil dans son emballage d'origine.
▶ Sinon, assurer un degré de pollution 2 pour l'appareil lors du stockage.
4 Usage prévu
Ce document est valable pour les appareils DD0203 et DD0296. Les appareils se distinguent par la plage de réglage du seuil de commutation SP [Hz] (voir Seuil de commutation (SP) 17).
• DD0203 : 0,1 à 1000 Hz
• DD0296 : 0,2 à 2000 Hz
L'appareil est un système d'évaluation d'impulsions pour surveiller des rotations, des mouvements linéaires, pendulaires ou oscillants.
Utilisable dans l'armoire électrique dans des environnements industriels (à l'intérieur), l'appareil étant installé de façon fixe avec alimentation selon ou tension AC conformément aux données techniques.
L'appareil reçoit les impulsions d'un générateur d'impulsions externe et convertit la durée des périodes des impulsions en fréquence d'entrée. Cette valeur est comparée aux seuils de commutation réglés. Les sorties commutent en fonction des paramètres définis.
La sortie (relais) est utilisée pour la commande directe de contacteurs, petits entraînements, vannes etc.
Utilisation par du personnel qualifié et autorisé en raison de l'indice de protection IP20.
L'appareil n'est pas approprié pour des environnements avec une exigence spécifique sur la stabilité mécanique (par ex. choc/vibration).
▶ Respecter les conditions d'utilisation (→ Données techniques sur www.ifm.com).

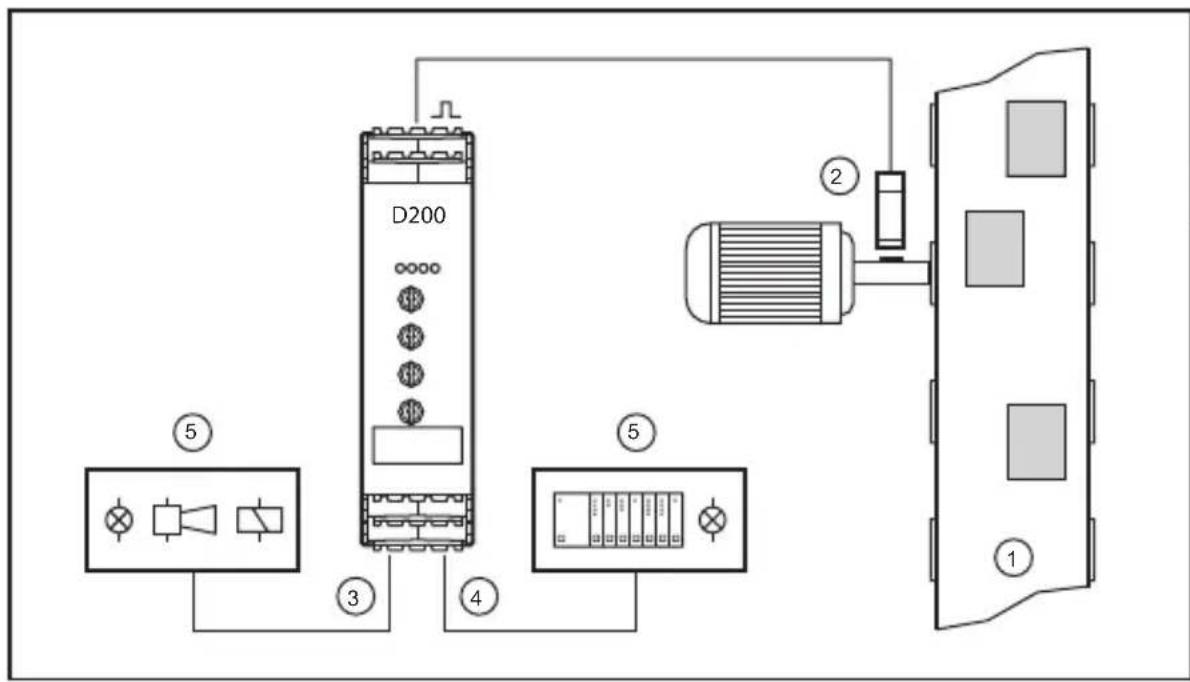

Fig. 1: Exemple : contrôle de vitesse de rotation de l'arbre d'entraînement sur un convoyeur
1 : Convoyeur
3: DD0203 / DD0296
5 : Sortie transistor
2 : Générateur d'impulsions sur l'arbre d'entraînement
4 : Sortie relais
6 : Signaux selon la fonction de commutation sélectionnée
5 Montage
▶ Mettre l'installation hors tension.
Pour un fonctionnement correct, installer l'appareil dans un boîtier qui ne peut être ouvert qu'à l'aide d'un outil ou dans une armoire électrique fermée (de protection IP 54 minimum) selon EN 61010.
Toujours respecter le degré de pollution 2 pour l'appareil.

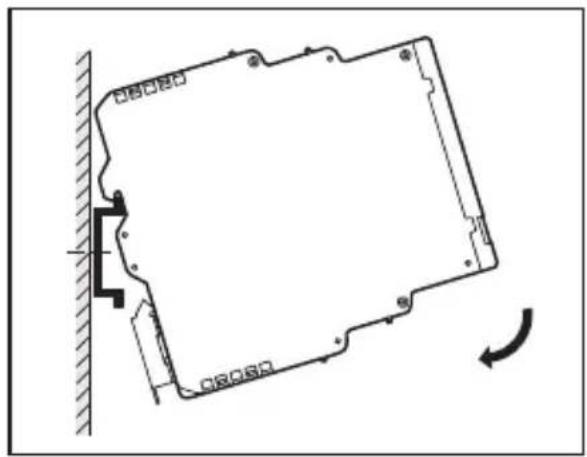

▶ Monter l'appareil verticalement sur un rail DIN 35 mm.
▶ Laisser suffisamment d'espace (≥ 50 mm) en bas et en haut de l'armoire électrique pour permettre une libre circulation de l'air et éviter un échauffement excessif.
INFORMATION IMPORTANTE
Si des appareils sont montés côte à côte, cela peut entraîner un échauffement non autorisé entre les appareils.
▷ Dysfonctionnement / dommage possible.
▶ Lorsque des appareils différents sont montés côte à côte, tenir compte de l'échauffement interne de tous les appareils et respecter les conditions ambiantes de chaque appareil.

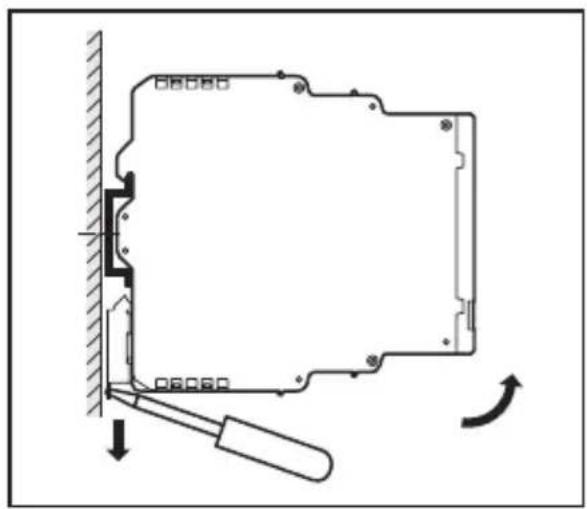

5.1 Démontage de l'appareil
5.2 Montage des capteurs
- ▶ Suivre les instructions de montage du fabricant.
6 Raccordement électrique
6.1 Aperçu

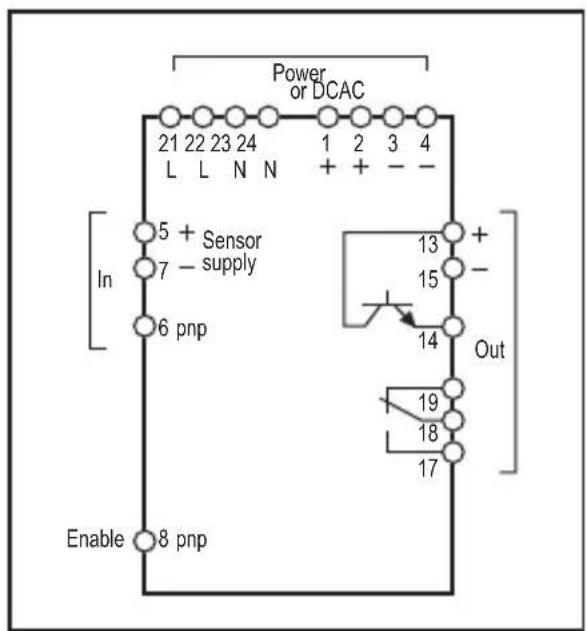

Fig. 2: Schéma de branchement

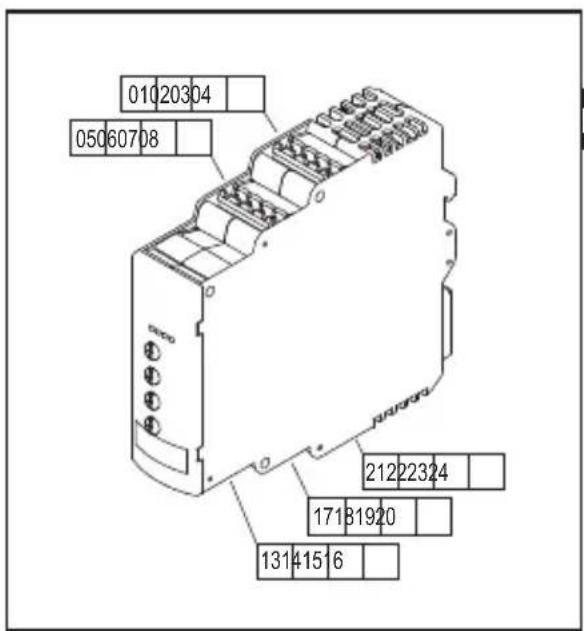

Fig. 3: Aperçu des bornes
Toutes les connexions GND sont reliées en interne.
Les bornes 1 et 2 sont reliées en interne.
Les bornes 3 et 4 sont reliées en interne.
Les bornes 21 et 22 sont reliées en interne.
Les bornes 23 et 24 sont reliées en interne.
6.2 Consignes générales de raccordement
L'appareil doit être raccordé par un électricien qualifié.
▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.
AVERTISSEMENT
Utilisation de bornes non raccordées
▷ Un choc électrique est possible.
▶ Ne pas utiliser de bornes non raccordées et non indiquées (n.c.) dans le schéma comme bornes de dérivation.
▷ Protection assurée.
Les surfaces facilement accessibles de l'appareil sont isolées des circuits électriques avec une isolation de base selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension II jusqu'à une tension nominale de 300 V).
Ceci ne s'applique pas aux zones de raccordement et aux ouvertures de refroidissement (IP20).
L'alimentation en tension et le circuit de relais sont isolés de l'alimentation en tension DC et entre eux par une isolation renforcée selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension II jusqu'à une tension nominale de 300 V).
Le câblage externe doit être effectué de manière à garantir l'isolation nécessaire des autres circuits.
6.3 Remarques sur le câblage
Longueur maximale des câbles de raccordement :
• 30 m sur chaque borne
Il est recommandé de poser tous les câbles dans l'armoire électrique dans des chemins de câble.
Comme alternative :
Equiper tous les câbles sortants après 400 mm maximum d'une résistance à la traction appropriée. Respecter le rayon de courbure minimal des câbles (indications du fabricant de câbles).
6.4 Cages à ressort enfichables
INFORMATION IMPORTANTE
Pas d'indice de protection IP20 sans connecteur.
▶ Mettre des bornes sur les connecteurs non utilisés.
▷ IP 20 respecté.
Longueur à dénuder pour les cages à ressort fournies : 9 à 10 mm
Les connexions pouvant conduire la tension secteur sont codées en rouge sur les cages à ressort enfichables. Cela permet d'éviter qu'ils ne soient enfichés par inadvertance sur les bornes TBTS.
Bornes réseau :
• Alimentation AC (21 à 24)
• Relais de sortie (17 à 20)
Bornes TBTS :
- Alimentation DC (1 à 4)
- In/Enable (5 à 8)
• Transistor de sortie (13 à 16)
AVERTISSEMENT
Utilisation de cages à ressort non codées pour l'alimentation AC (21 à 24) et les relais de sortie (17 à 20)
▷ Possibilité d'enficher par erreur des cages à ressort conduisant la tension du réseau sur les bornes TBTS de l'appareil.
▷ Un choc électrique est possible.
▶ N'utiliser que les cages à ressort codées jointes pour les bornes secteur.
▷ Protection assurée.
6.5 Alimentation en tension (Power)
▶ Voir l'étiquette pour l'alimentation en tension.
▶ Raccorder l'appareil seulement via une des bornes de tension possibles, c'est-à-dire bornes 21-22 et 23-24 (AC) ou bornes 1-2 et 3-4 (24 V DC).
▶ Installer le câble d'alimentation et le câble de signalisation séparément. Utiliser, le cas échéant, un câble blindé en fonction des conditions d'utilisation.
6.5.1 Alimentation en tension AC
L'appareil dispose d'une alimentation interne qui alimente en courant aussi bien l'appareil lui-même que les capteurs raccordés.
Pour L et N, deux bornes sont présentes respectivement. La 2ème borne peut être utilisée pour alimenter des appareils supplémentaires en tension AC. Ces bornes sont pontées dans l'appareil, un débranchement du connecteur interrompt donc l'alimentation d'appareils supplémentaires.
Le courant de sortie max. admissible des bornes pontées 21-22, 23-24 est de 8 A.
AVERTISSEMENT
Pas de protection interne des bornes pontées 21-22, 23-24
▷ Risque d'incendie / Risque lié au choc électrique en cas de surcharge / Court-circuit possible
▶ Limitation/protection externe à 8 A à pourvoir par l'installateur du système selon les prescriptions en vigueur
▷ Protection assurée
▶ En cas d'alimentation en tension AC de l'appareil, la basse tension fournie pour l'alimentation des capteurs satisfait aux critères TBTS selon CEI 61010-2-201.
6.5.2 Alimentation en tension DC
En cas d'alimentation en tension DC, respecter les critères TBTP.
▶ Protéger le câble d'alimentation DC + (bornes 1/2) en externe avec un fusible 315 mA retardé (5 x 20 mm ou similaire).
▶ L'alimentation des appareils suivants n'est pas prévue.
Les bornes de l'alimentation DC sont directement reliées aux bornes de l'alimentation des capteurs.
6.5.3 Alimentation en tension DC externe pour les entrées et la sortie transistor
Les entrées et la sortie transistor peuvent être alimentées en option par une alimentation en tension externe +24 V DC.
AVERTISSEMENT
Pas de protection interne des entrées et de la sortie transistor
▷ Risque d'incendie possible
▶ Limitation/protection externe à 315 mA à pourvoir par l'installateur du système selon les prescriptions en vigueur
Une protection commune pour les entrées et la sortie est autorisée.
▷ Protection assurée
▶ Relier le référentiel (GND) de l'alimentation externe à la borne 15 ou 3/4 de l'appareil. Sinon, aucune commutation n'est possible.
▶ En cas d'alimentation externe, respecter les critères TBTS.
6.6 Entrées
6.6.1 Raccordement du capteur
3 fils DC PNP
2 fils DC quadronorm
2 fils AC/DC
2 fils AC/DC
BN : brun (brown)
BU : bleu (blue)
BK : noir (black)
WH : blanc (white)
Le raccordement de contacts de commutation mécaniques n'est pas recommandé car ils ont tendance à rebondir et produisent des impulsions erronées.
Les bornes 5 et 7 peuvent être utilisées pour l'alimentation des capteurs ou pour la commande de l'entrée Enable.
6.6.2 Entrée Enable
La temporisation de démarrage peut être démarrée avec l'entrée Enable (borne 8).
▶ Pour ce faire, appliquer la tension +24 V DC interne (borne 5) ou une tension +24 V DC externe via un contact qui se ferme sur borne 8.
Lorsque le contact s'ouvre (tension +24 V DC coupée) et après l'écoulement de la temporisation de démarrage réglée, la surveillance commence.
Un signal permanent de +24 V DC aboutit à une désactivation permanente de la surveillance.
6.7 Sorties
La sortie relais et sortie transistor ont le même état de commutation.
6.7.1 Sortie relais
Relais pour usage général selon CEI 61010-2-201.
AVERTISSEMENT
Pas de protection interne des sorties relais
▷ Risque d'incendie / Risque lié au choc électrique en cas de surcharge / Court-circuit possible
▶ Limitation/protection externe à 6 A à pourvoir par l'installateur du système selon les prescriptions en vigueur
▷ Protection assurée
▶ Déparasiter les contacts lors de la commutation de charges inductives afin d'éviter une usure excessive et de respecter la norme CEM.
AVERTISSEMENT
Raccordement de conducteurs de phase AC différents sur l'alimentation en tension AC et les relais
▷ Un choc électrique est possible
▶ Pour l'alimentation en tension et le relais, raccorder le même conducteur de phase.
▷ Protection assurée
Si la sortie relais est utilisée pour commuter des courants très faibles (par ex. entrées API), des résistances de contact importantes peuvent se produire. De ce fait, utiliser la sortie transistor en cas de DC.
6.7.2 Sortie transistor
La sortie transistor nécessite une alimentation +24 V DC externe sur la borne 13 (voir Alimentation en tension DC externe pour les entrées et la sortie transistor ➞ 11).
La sortie transistor est prévue uniquement pour des charges ohmiques. Ne pas raccorder de charges inductives.
7 Eléments de service et d'indication

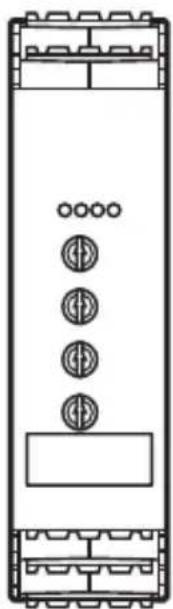

Fig. 4: Exemple : DD0203 avec plage de seuil de commutation 0,1 à 10 Hz et 10 à 1000 Hz
1: LED
2 : Potentiomètre
3 : Etiquette
7.1 Potentiomètre
| Potentiomètre | Réglage |
| Function | Gamme de fréquence [SPx1/SPx100](Gamme de fréquence (SPx1/SPx100) ➕ 16) |
| Fonction de commutation [I... IV](Fonction de commutation I... IV ➕ 16) | |
| SP | Seuil de commutation [Hz]La valeur de fréquence réglable dépend de la position du potentiomètre Function.(Seuil de commutation (SP) ➕ 17) |
| Hysteresis | Hystérésis [%](Hystérésis (hysteresis) ➕ 17) |
| Delay | Temporisation de démarrage [s](Temporisation de démarrage (Delay) ➕ 17) |
7.2 LED
| LED | Couleur | Etat | Description |
| Power | Verte | Allumée | Alimentation en tension OK |
| Clignotante | Potentiomètre Function dans une plage de réglage non valide (voir Gamme de fréquence et fonction de commutation (Function) ➕ 16) ou court-circuit/sur-charge sur l'alimentation capteur | ||
| Input | Jaune | Clignotante | Impulsions d'entrée |
| Output | Verte | Allumée | Relais enclenché Transistor à l'état passant |
| Enable | Jaune | Allumée | Entrée Enable commutée (+24 V DC disponible sur l'entrée Enable)Temporisation de démarrage active |
Signaux d'erreur et diagnostic dans Correction de défauts ➞ 20
8 Réglages
▶ Régler les potentiomètres réglables de manière progressive avec un tournevis approprié.
8.1 Gamme de fréquence et fonction de commutation (Function)
Fig. 5: Potentiomètre "Function"
□ Zone de réglage valide
■ Zone de réglage non valide
▶ S'assurer que le réglage du potentiomètre se trouve dans la zone valide.
▷ Si le réglage se trouve en dehors de la zone valide, [POWER] clignote.
8.1.1 Gamme de fréquence (SPx1/SPx100)
SPx1 : correspond aux données sur l'étiquette de l'appareil
SPx100 : correspond aux données sur l'étiquette de l'appareil x 100
8.1.2 Fonction de commutation I IV
| I | Signal d’état : vitesse minimum atteinte / arrêt |
| Le relais s’enclenche (sortie transistor à l’état passant) lorsque la valeur courante est inférieure au seuil de commutation. | |
| • Si la fréquence d’entrée augmente de nouveau, le relais se déclenche si la valeur courante est supérieure au seuil de commutation + hystérésis (SP + HY).• Le relais est déclenché pendant la temporisation de démarrage et tant que la fréquence d’entrée est supérieure au seuil de commutation réglée. | |
| II | Signal d’erreur : sousvitesse / bloqué |
| Le relais se déclenche (sortie transistor bloqué) lorsque la valeur courante est inférieure au seuil de com-mutation. | |
| • Si la fréquence d’entrée augmente de nouveau, le relais se déclenche si la valeur courante est supérieure au seuil de commutation + hystérésis (SP + HY).• Le relais est enclenché pendant la temporisation de démarrage et tant que la fréquence d’entrée est supérieure au seuil de commutation réglé. | |
| III | Signal d’état : vitesse de rotation atteinte |
| Le relais s’enclenche (sortie transistor à l’état passant) lorsque la valeur courante est supérieure au seuil de commutation. | |
| • Si la fréquence d’entrée diminue de nouveau, le relais se déclenche si la valeur courante est inférieure au seuil de commutation - hystérésis (SP - HY).• Le relais est déclenché pendant la temporisation de démarrage et tant que la fréquence d’entrée est inférieure au seuil de commutation réglé. | |
| V | Signal d’erreur : survitesse |
Le relais se déclenche (sortie transistor bloqué) lorsque la valeur courante est supérieure au seuil de commutation.
- Si la fréquence d'entrée diminue de nouveau, le relais se déclenche si la valeur courante est inférieure au seuil de commutation - hystérésis (SP - HY).
- Le relais est enclenché pendant la temporisation de démarrage et tant que la fréquence d'entrée est inférieure au seuil de commutation réglé.
Fonctions de commutation en combinaison avec seuil de commutation, hystérésis et temporisation de démarrage : Diagramme de commutation ➞ 18
8.2 Seuil de commutation (SP)
Valeur à laquelle la sortie change son état selon la fonction de commutation.
Valeur DD0203 : 0,1 à 10 Hz ou 10 à 1000 Hz (en fonction du réglage du potentiomètre SPx1/SPx100)
Valeur DD0296 : 0,2 à 20 Hz ou 20 à 2000 Hz (en fonction du réglage du potentiomètre SPx1/SPx100)
8.3 Hystérésis (hysteresis)
La valeur d'hystérésis détermine l'écart entre le seuil de commutation bas et le seuil de commutation SP. En cas de distances non identiques entre des cames, différents temps de séquence d'impulsions sont mesurés. Ils peuvent être en alternance supérieurs ou inférieurs au seuil de commutation si bien que la sortie change son état de commutation de manière continuelle et rapide. Ce comportement peut être empêché en augmentant le facteur d'hystérésis.
Valeur : 1 à 100 %
8.4 Temporisation de démarrage (Delay)
Permet de supprimer des signaux d'erreur lors du démarrage d'une machine. Après la mise sous tension la temporisation de démarrage n'est effective qu'une seule fois.
Si l'entraînement est souvent mis sous et hors tension, il est judicieux de coupler les alimentations en tension de l'entraînement et du contrôleur de vitesse. Ainsi la temporisation de démarrage est effective chaque fois que la machine est mise en marche.
Si une connexion couplée des alimentations en tension n'est pas possible, utiliser l'entrée Enable : Entrée Enable ➕ 12.
Valeur : 0,1 à 15 s
8.5 Diagramme de commutation
8.5.1 Avec temporisation de démarrage et alimentations en tension couplées
1 : Alimentation en tension contrôleur de vitesse (couplée avec l'entraînement)
2 : Temporisation de démarrage
3 : Fonctions de commutation (voir Fonction de commutation I... IV ➞ 16)
A : Fréquence d'entrée en tant que mesure pour la vitesse de rotation ou la vitesse linéaire
B : Temps
Relais enclenché, c'est-à-dire commuté (sortie transistor à l'état passant)
8.5.2 Avec temporisation de démarrage et signal Enable couplé à l'entraînement
1 : Alimentation en tension contrôleur de vitesse
2 : Signal +24 V DC sur l'entrée Enable (couplée à l'entraînement)
3 : Temporisation de démarrage
4 : Fonctions de commutation (voir Fonction de commutation I... IV → 16)
A : Fréquence d'entrée en tant que mesure pour la vitesse de rotation ou la vitesse linéaire
B : Temps
Relais enclenché, c'est-à-dire commuté (sortie transistor à l'état passant)
9 Correction de défauts
| LED | Défaut | Correction du défaut | |||
| Power | Input | Output | Enable | ||
| -- | ○ | -- | Commutateur rotatif Function dans une zone de réglage non valide | Corriger la position du commutateur rotatif. (Gamme de fréquence et fonction de commutation (Function) ➕ 16) | |
| Court-circuit sur l'alimentation capteurs | Eliminer le court-circuit. | ||||
| Survitesse | Vérifier si la fréquence d'entrée est en dehors de la fréquence admissible. | ||||
| -- | ● | -- | Court-circuit sur la sortie transistor | Eliminer le court-circuit. | |
| ○ | -- | ○ | ● | Erreur d'appareil interne | Contacter le service après-vente |
Légende :
O Eteinte
- Allumé
Clignotante
-- quelconque
10 Maintenance, réparation et élimination
10.1 Maintenance
L'appareil est sans entretien.
10.2 Nettoyage de la surface du boîtier
▶ Mettre l'appareil hors tension.
▶ Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
10.3 Réparation
▶ L'appareil ne doit être réparé que par le fabricant. Respecter les consignes de sécurité (→ 2 Consignes de sécurité).
10.4 Elimination
▶ S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
- 1 REMARQUES PRÉLIMINAIRES
- 1.1 SYMBOLES UTILISÉS
- 1.2 AVERTISSEMENTS
- 1.3 SYMBOLE DE SÉCURITÉ SUR L'APPAREIL
- 2 CONSIGNES DE SÉCURITÉ
- 2.1 CYBERSÉCURITÉ
- 3 TRANSPORT, MANUTENTION ET STOCKAGE
- 4 USAGE PRÉVU
- 5 MONTAGE
- 5.1 DÉMONTAGE DE L'APPAREIL
- 5.2 MONTAGE DES CAPTEURS
- 6 RACCORDEMENT ÉLECTRIQUE
- 6.1 APERÇU
- 6.2 CONSIGNES GÉNÉRALES DE RACCORDEMENT
- 6.3 REMARQUES SUR LE CÂBLAGE
- 6.4 CAGES À RESSORT ENFICHABLES
- 6.5 ALIMENTATION EN TENSION (POWER)
- 6.5.1 ALIMENTATION EN TENSION AC
- 6.5.2 ALIMENTATION EN TENSION DC
- 6.5.3 ALIMENTATION EN TENSION DC EXTERNE POUR LES ENTRÉES ET LA SORTIE TRANSISTOR
- 6.6 ENTRÉES
- 6.6.1 RACCORDEMENT DU CAPTEUR
- 6.6.2 ENTRÉE ENABLE
- 6.7 SORTIES
- 6.7.1 SORTIE RELAIS
- 6.7.2 SORTIE TRANSISTOR
- 7 ELÉMENTS DE SERVICE ET D'INDICATION
- 7.1 POTENTIOMÈTRE
- 7.2 LED
- 8 RÉGLAGES
- 8.1 GAMME DE FRÉQUENCE ET FONCTION DE COMMUTATION (FUNCTION)
- 8.1.1 GAMME DE FRÉQUENCE (SPX1/SPX100)
- 8.1.2 FONCTION DE COMMUTATION I IV
- 8.2 SEUIL DE COMMUTATION (SP)
- 8.3 HYSTÉRÉSIS (HYSTERESIS)
- 8.4 TEMPORISATION DE DÉMARRAGE (DELAY)
- 8.5 DIAGRAMME DE COMMUTATION
- 8.5.1 AVEC TEMPORISATION DE DÉMARRAGE ET ALIMENTATIONS EN TENSION COUPLÉES
- 8.5.2 AVEC TEMPORISATION DE DÉMARRAGE ET SIGNAL ENABLE COUPLÉ À L'ENTRAÎNEMENT
- 9 CORRECTION DE DÉFAUTS
- 10 MAINTENANCE, RÉPARATION ET ÉLIMINATION
- 10.1 MAINTENANCE
- 10.2 NETTOYAGE DE LA SURFACE DU BOÎTIER
- 10.3 RÉPARATION
- 10.4 ELIMINATION
Marque : IFM
Modèle : DD0203
Catégorie : Détecteur
