Type de produit	Chargeur de piles pour batteries au plomb
Marque et modèle	GYS CT 160
Tension d'alimentation	230 V ~ 50/60 Hz
Tension de charge	12 V (6 éléments) ou 24 V (12 éléments)
Courant de charge	Non spécifié explicitement, mais réglable via sélecteur de capacité
Protection de l'appareil	Fusible interne 1,6 A, protection thermique (thermostat)
Protection contre les inversions de polarité	Fusible en façade
Indicateur de charge	Ampèremètre analogique
Fonctions principales	Charge normale et charge rapide (Boost), sélection de tension et capacité
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; dépoussiérer à la soufflette ; vérifier les connexions par un personnel qualifié ; ne pas utiliser de solvants
Sécurité	Utilisation en intérieur uniquement ; ne pas exposer à la pluie ; ne pas charger de batteries non rechargeables ; éviter flammes et étincelles ; porter des lunettes et gants de protection ; déconnecter l'alimentation avant manipulation
Pièces détachées et réparabilité	Fusible accessible en façade ; câble d'alimentation remplaçable uniquement par le fabricant ou SAV ; entretien par personne qualifiée
Garantie	2 ans (pièces et main-d'œuvre) à compter de la date d'achat
Accessoires fournis	Pinces de charge isolées, câbles de charge, cordon secteur
Poids et dimensions	Non spécifié

FOIRE AUX QUESTIONS - CT 160 GYS

Quels types de batteries puis-je charger avec le GYS CT 160 ?

Le chargeur est conçu pour les batteries au plomb à électrolyte liquide de 12 V (6 éléments) ou 24 V (12 éléments). Ne pas charger des piles non rechargeables.

Comment brancher le chargeur en toute sécurité ?

Débranchez d'abord la batterie du véhicule. Connectez la pince rouge à la borne +, puis la pince noire au châssis (loin du circuit de combustible) ou à la borne -. Branchez ensuite le cordon secteur et mettez l'interrupteur sur ON.

Que faire si l'ampèremètre ne dévie pas ?

Vérifiez l'alimentation secteur, l'état des fusibles, la polarité des pinces et l'état de la batterie. Si la batterie est sulfatée, la tension peut monter instantanément au-dessus de 2,5 V par élément.

Comment utiliser le mode Boost ?

Le mode Boost permet une charge rapide. Sélectionnez-le via le bouton de sélection de tension/capacité. Attention : la charge rapide sollicite davantage la batterie.

Que faire en cas d'inversion de polarité ?

Le fusible en façade protège contre les inversions. Remplacez-le par un fusible de même calibre (indiqué sur l'appareil). Vérifiez ensuite les branchements.

Combien de temps faut-il pour recharger une batterie ?

En charge normale, il faut environ 10 heures pour une recharge complète. L'ampèremètre indique la fin de charge lorsque le courant approche de 0.

Puis-je laisser le chargeur branché plus de 24 heures ?

Non, ne laissez pas l'appareil connecté plus de 24 heures sur une batterie pour éviter tout risque d'endommagement.

Que faire si le chargeur s'arrête en cours de charge ?

L'appareil dispose d'une protection thermique. Si le transformateur surchauffe, le chargeur s'arrête pendant environ 15 minutes puis reprend automatiquement.

Comment entretenir le chargeur ?

Débranchez toujours avant entretien. Nettoyez les surfaces avec un chiffon sec, dépoussiérez à la soufflette, et faites vérifier les connexions par un personnel qualifié.

Que faire si le fusible grille à chaque remplacement ?

Cela indique une inversion de polarité persistante ou un court-circuit. Vérifiez les branchements : pince rouge sur borne +, pince noire sur borne -. Ne pas utiliser le chargeur pour démarrer un véhicule.

MODE D'EMPLOI CT 160 GYS

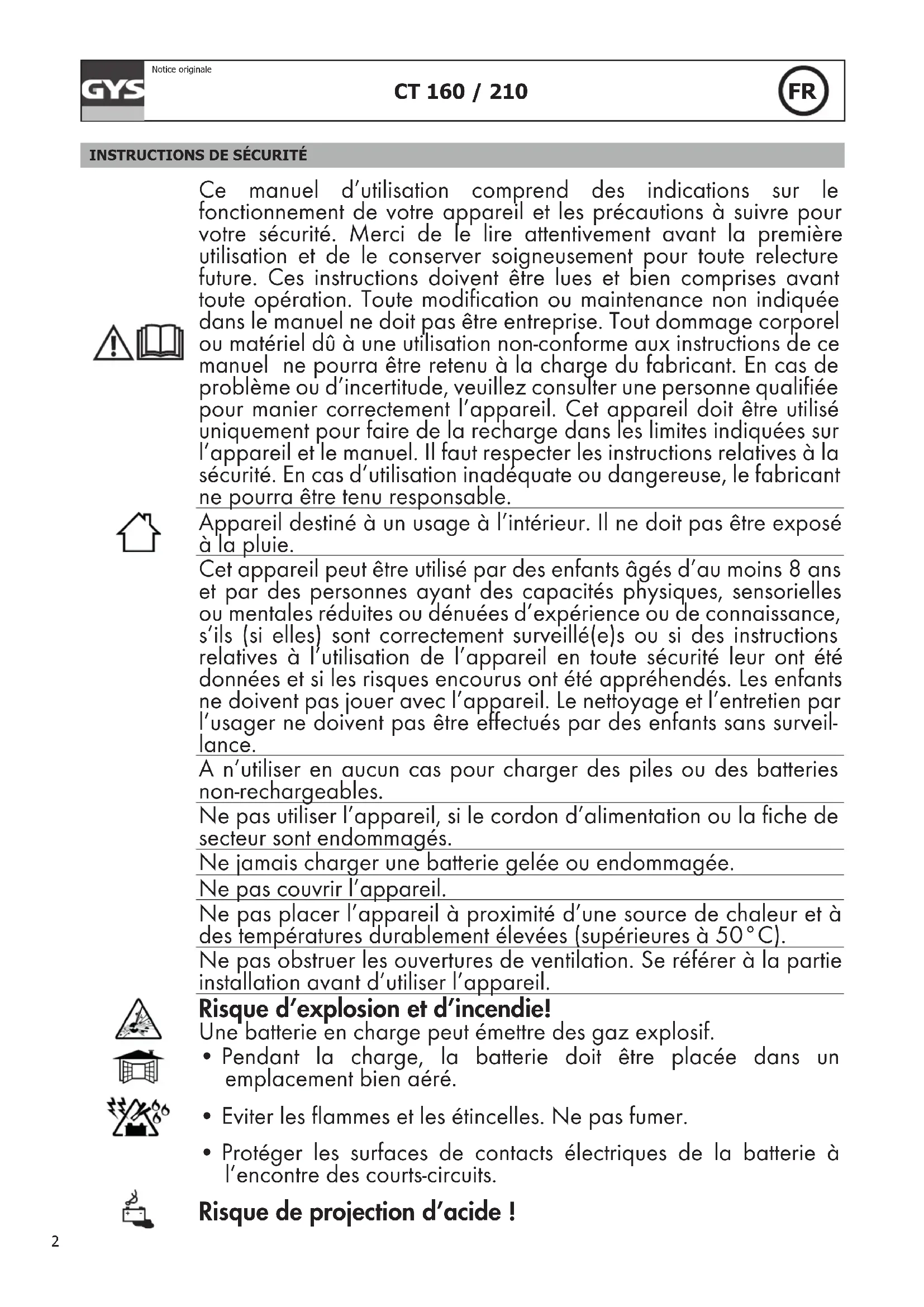

Ce manuel d'utilisation comprend des indications sur le fonctionnement de votre appareil et les précautions à suivre pour votre sécurité. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Ces instructions doivent être lues et bien comprises avant toute opération. Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d'incertitude, veuillez consulter une personne qualifiée pour manier correctement l'appareil. Cet appareil doit être utilisé uniquement pour faire de la recharge dans les limites indiquées sur l'appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

A n'utiliser en aucun cas pour charger des piles ou des batteries non-rechargeables.

Ne pas utiliser l'appareil, si le cordon d'alimentation ou la fiche de secteur sont endommagés.

Ne jamais charger une batterie gelée ou endommagée.

Ne pas couvrir l'appareil.

Ne pas placer l'appareil à proximité d'une source de chaleur et à des températures durablement élevées (supérieures à 50°C).

Ne pas obstruer les ouvertures de ventilation. Se référer à la partie installation avant d'utiliser l'appareil.

Risque d'explosion et d'incendie!

Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.
• Eviter les flammes et les étincelles. Ne pas fumer.
• Protéger les surfaces de contacts électriques de la batterie à l'encontre des courts-circuits.

Risque de projection d'acide !

• Porter des lunettes et des gants de protection.
• En cas de contact avec les yeux ou la peau, rincer immédiatement à l'eau et consulter un médecin sans tarder.

Connexion / déconnexion :

• Déconnecter l'alimentation avant de brancher ou de débrancher les connexions sur la batterie.
• La borne de la batterie non reliée au châssis doit être connectée la première. L'autre connexion doit être effectuée sur le châssis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alors être raccordé au réseau.
• Après l'opération de charge, débrancher le chargeur de batterie du réseau puis retirer la connexion du châssis et enfin la connexion de la batterie, dans l'ordre indiqué.

Raccordement :

• Cet appareil doit être raccordé à un socle de prise de courant relié à la terre.
• Cet appareil est muni d'une protection par fusible

CT 210

CT 160

Entretien :

• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'entretien doit être effectué que par une personne qualifiée
• Avertissement ! Débrancher toujours la fiche de la prise secteur avant d'effectuer des travaux sur l'appareil.
• Si le fusible interne est fondu, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Régulièrement, enlever le capot et dépoussiérer à la soufflette. En profiter pour faire vérifier la tenue des connexions électriques avec un outil isolé par un personnel qualifié.
• N'utiliser en aucun cas des solvants ou autres produits nettoyants agressifs
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

• Appareil conforme aux directives européennes.
• La déclaration de conformité est disponible sur notre site internet.
  • Marque de conformité EAC (Communauté économique Eurasienne).

Mise au rebut :

- Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION DE L'APPAREIL (FIG I, PAGE 36)

Les chargeurs CT160 et CT210 sont destinés à la recharge de batteries au plomb à électrolyte liquide, de tension nominale de 12V (6 éléments) ou 24 V (12 éléments), et de capacités indiquées selon le tableau II page 41.

1 – Ampèremètre 5 – Fusible
2 – Bouton de sélection de tension 6 – câbles de charge + pinces
3 – Bouton de sélection capacité 7 – poignée de transport (CT210 uniquement)
4 – Interrupteur on/off lumineux 8– alimentation secteur (CT160 : fixe / CT210 : amovible)

MODE CHARGEUR

Précautions préalables

• Choisir un local abrité et suffisamment aéré ou spécialement aménagé. Ne pas soumettre à la pluie ou à l'humidité.
• Enlever les bouchons de la batterie (si celle-ci en est munie) et s'assurer que le niveau de liquide (électrolyte) est correct. Sinon ajouter de l'eau distillée. Nettoyer soigneusement les bornes et les cosses de la batterie.
• Vérifier que la capacité (en Ampère-heure «Ah») et la tension (en Volt «V») de la batterie sont compatibles avec le chargeur. Ne pas charger la batterie lorsqu'elle est connectée au véhicule !

Mise en charge d'une batterie

• Déconnecter la batterie de tout système électronique pendant la charge (ne pas charger la batterie lorsqu'elle est connectée sur un véhicule ; risque d'endommagement de l'électronique de bord).
• Positionner le bouton marche/arrêt sur « arrêt ».
• Relier les pinces aux bornes de la batterie en assurant un bon contact, en respectant l'ordre suivant :
• Connecter la pince rouge à la borne + de la batterie.
• Connecter ensuite la pince noire soit sur le châssis du véhicule le plus loin possible du circuit de combustible (afin de limiter tout risque d'explosion), ou à la borne négative de la batterie.
• Choisir la tension de charge (12 / 24 V) et le mode (normal ou boost). La position « Boost » permet une charge rapide.
• Connecter le cordon secteur à une alimentation secteur 230 V - 50/60 Hz.
• Sélectionner la position « marche » du bouton marche / arrêt.

Surveillance et fin de charge

• L'ampèremètre est un indicateur de charge. La charge peut-être interrompue quand le courant atteint une valeur proche de 0. En charge normale, il faut environ 10 h pour recharger pleinement une batterie.
• Ne pas laisser l'appareil connecté plus de 24 heures sur une batterie.
• Après la charge, mettre dans cet ordre le bouton marche / arrêt en position « arrêt », puis débrancher le chargeur du secteur et enfin retirer les pinces des bornes (-) puis (+) de la batterie.

PROTECTIONS

Les CT ont été conçus avec un maximum de protections :

• Les pinces de charge sont isolées.
• La protection contre les inversions de polarité est assurée par un fusible en façade qu'il faut remplacer en cas d'erreur. Respecter le calibre du fusible indiqué sur l'appareil.
  • L'appareil est protégé par un fusible interne pour éviter tout risque en cas de casse (CT160 : 1,6A – CT210 : 2A)
• Protection thermique : le transformateur est protégé par un thermostat. Si le chargeur est trop sollicitée, le CT se met en protection thermique pendant 1/4 d'heure, puis reprend la charge automatiquement

ANOMALIES / CAUSES / REMÈDES

Anomalies Causes Remèdes
Le bouton ON/OFF n'est pas allumé lorsqu'il est sur la position ON.	Pas de tension secteur. Vérifier que le cordon secteur est correctement relié à une prise 230V 50/60Hz. Vérifier le réseau électrique.
L'ampèremètre de l'appareil ne dévie pas	Problème d'alimentation secteur Vérifier votre alimentation secteur
	Pinces en court-circuit ou inversion de polarité	Vérifier si les fusibles ne sont pas fondus et que le disjoncteur est enfoncé.
	La batterie que vous souhaitez charger est défaillante	Contrôler à l'aide d'un voltmètre la tension à ses bornes. Si cette tension monte instantanément à plus de 2,5V par élément la batterie peut être sulfatée ou endommagée
	Erreur de tension (12 -24 V) Vérifier que le commutateur est la bonne position (12 ou 24V)
	Suite à une utilisation intensive, votre appareil s'est mis en coupure thermique	Patientez 1/4h pour laisser l'appareil refroidir
Le chargeur est correctement branché mais il ne charge pas la batterie	Fusible grillé Remplacer le fusible
	Mauvais contact pinces Nettoyer les bornes de la batterie et des pinces. Vérifier l'état des câbles et des pinces.
	Mauvaise position de charge Vérifier la cohérence entre la position de charge et la tension de la batterie
	Suite à une utilisation intensive, votre appareil s'est mis en coupure thermique	Patientez 1/4h pour laisser l'appareil refroidir
L'aiguille de l'ampèremètre monte au-delà de la raduation maximale alors que le réglage du commutateur est au minimum.	La batterie est profondément déchargée	Maintenir la charge en conservant le réglage minimum.
	Erreur de tension (12 - 24 V) Vérifier que le commutateur est sur la bonne position (12 ou 24V)
	La batterie a des éléments en court-circuit	Batterie endomagée. Changer la batterie
Le fusible grille à chaque fois dès qu'il est remplacé	Inversion de polarité Brancher la pince + à la borne + de la batterie et la pince – à la borne – de la batterie
	Démarrage de véhicule Ne pas effectuer de démarrage avec le chargeur branché.
	Mauvaise position de charge Vérifier la cohérence entre la position de charge et la tension de la batterie
	Surconsommation de courant sur la batterie	Ne pas tirer de courant de la batterie durant la charge
	L'appareil charge une batterie 12V sur une position 24V	Mettre le commutateur sur la position 12V.

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
• L'usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant :

- un justificatif d'achat daté (ticket de sortie de caisse, facture....)

- une note explicative de la panne.
