MANUALE UTENTE CT 160 GYS

Traduzione delle istruzioni originali

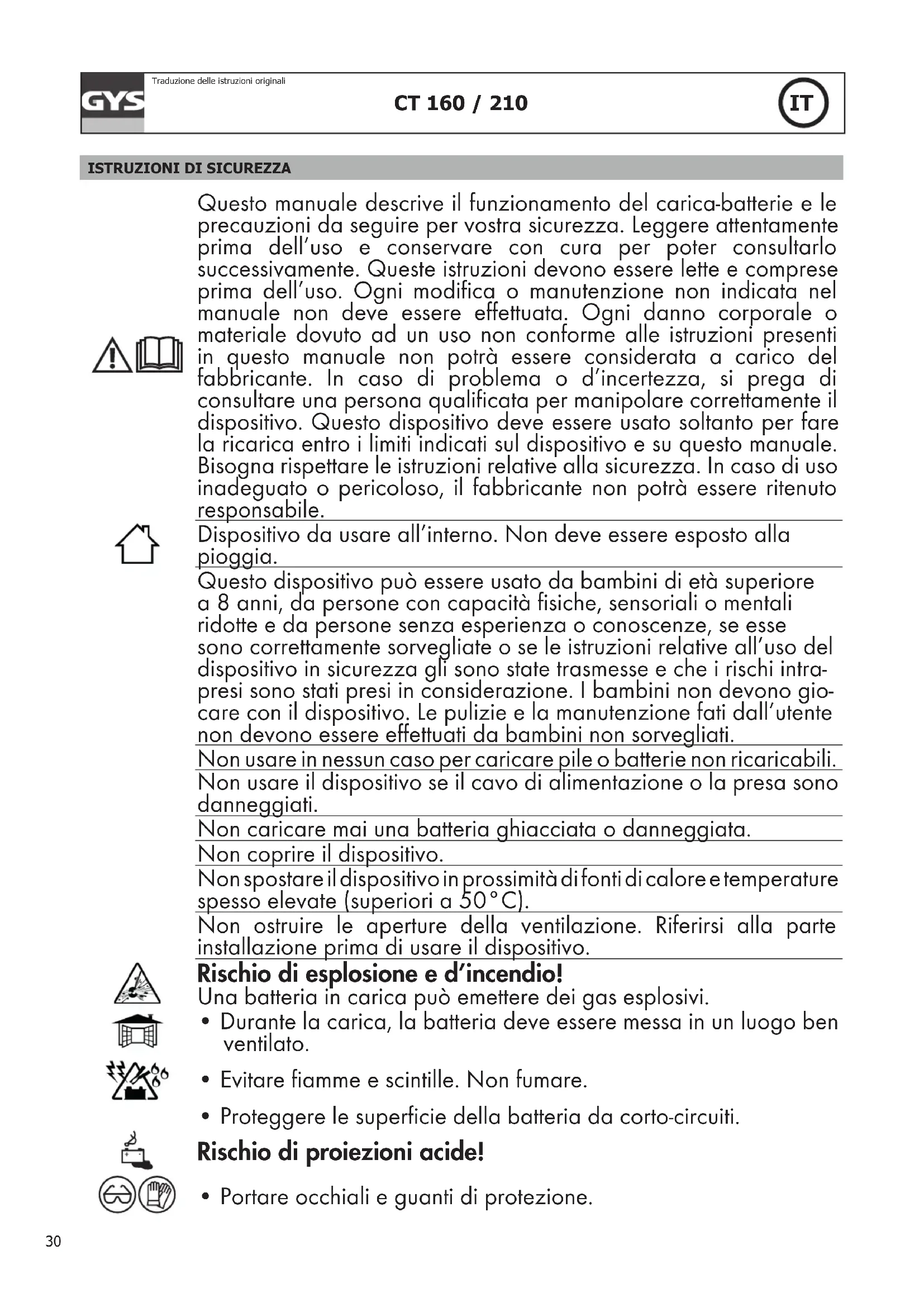

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza. Leggere attentamente prima dell’uso e conservare con cura per poter consultarlo successivamente. Queste istruzioni devono essere lette e comprese prima dell’uso. Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata. Ogni danno corporale o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non potrà essere considerata a carico del fabbricante. In caso di problema o d’incertezza, si prega di consultare una persona qualificata per manipolare correttamente il dispositivo. Questo dispositivo deve essere usato soltanto per fare la ricarica entro i limiti indicati sul dispositivo e su questo manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile. Dispositivo da usare all’interno. Non deve essere esposto alla pioggia. Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, se esse sono correttamente sorvegliate o se le istruzioni relative all’uso del dispositivo in sicurezza gli sono state trasmesse e che i rischi intra- presi sono stati presi in considerazione. I bambini non devono gio- care con il dispositivo. Le pulizie e la manutenzione fati dall’utente non devono essere effettuati da bambini non sorvegliati. Non usare in nessun caso per caricare pile o batterie non ricaricabili. Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati. Non caricare mai una batteria ghiacciata o danneggiata. Non coprire il dispositivo. Non spostare il dispositivo in prossimità di fonti di calore e temperature spesso elevate (superiori a 50°C). Non ostruire le aperture della ventilazione. Riferirsi alla parte installazione prima di usare il dispositivo. Rischio di esplosione e d’incendio! Una batteria in carica può emettere dei gas esplosivi.

• Durante la carica, la batteria deve essere messa in un luogo ben ventilato.

• Evitare fiamme e scintille. Non fumare.

• Proteggere le superficie della batteria da corto-circuiti. Rischio di proiezioni acide!

• Portare occhiali e guanti di protezione.31 CT 160 / 210

Traduzione delle istruzioni originali

• In caso di contatto con gli occhi o con la pelle, sciacquare abbondantemente e consultare un medico immediatamente.

Connessione / Sconnessione:

• Scollegare l’alimentazione prima di collegare o scollegare le connessioni della batteria.

• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L’altra connessione deve essere effettuata sul telaio, lontano dalla batteria e dal serbatoio del carburante. Il caricatore del carica batterie deve essere collegato alla rete elettrica.

• Dopo l’operazione di carica, scollegare il caricatore della batteria dalla presa poi togliere la connessione dal telaio e in seguito la connessione della batteria, nell’ordine indicato. Collegamento:

• Questo dispositivo deve essere collegato ad una presa di corrente con messa a terra.

• Questo dispositivo è dotato con una protezione con fusibile. CT 210 Manutenzione:

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo speciale o da un’insieme disponibile presso il fabbricante o del suo servizio post-vendita. CT 160

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di qualifiche simili per evitare pericoli.

• La manutenzione deve essere effettuata da una persona qualificata.

• Attenzione! Scollegare sempre la schede dalla presa elettrica prima di effettuare ogni manipolazione sul dispositivo.

• Se il fusibile interno è fuso, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di qualifiche simili, per evitare pericoli.

• Regolarmente, togliere il coperchio e spolverare all’aiuto del soffiatore. Cogliere l’occasione per far verificare le connessioni elettriche con un utensile isolato da persone qualificate.

• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.

• Pulire le superfici del dispositivo con uno straccio secco. Regolamentazione:

• Dispositivo in conformità con le direttive europee

• La dichiarazione di conformità è disponibile sul nostro sito internet.

• Marca di conformità EAC (Comunità Economica Eurasiatica) Scarto:

• Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.32 CT 160 / 210

Traduzione delle istruzioni originali DESCRIZIONE DEL DISPOSITIVO (FIG I, PAG 36) I caricabatterie CT160 e CT210 sono destinati alla carica di batterie al piombo all’elettrolito liquido di tensione nomina- le12V o 24V, e di capacità indicata a seconda della tabella II pagina 41. 1 – Amperometro 5 – Fusibile 2 – Tasto di selezione di tensione 6 – cavi di carica + morsetti 3 – Tasto di selezione capacità 7 – impugnatura di trasporto (solo su CT 210) 4 – Interruttore on/off luminoso 8 – presa (CT160: ssa / CT210: rimovibile) MODO CARICABATTERIE Precauzioni previe

• Scegliere un postp al riparo o sufcientemente aerato o specialmente allestito. Mettere al riparo di pioggia o umidità.

• Togliere i tappi della batteria (se ce ne sono) e assicurarsi che il livello di liquido (elettrolito) sia sufcente. Altrimenti aggiungere dell’acqua distillata. Pulire con cura i terminali e i morsetti della batteria.

• Vericare che la capacità (in Amper-ora) e la tensione (in Volt) della batteria siano compatibili con il caricabatterie. Non caricare la batteria se quest’ultima è collegata al veicolo ! Caricare la batteria

• Durante la ricarica disconnettere dalla batteria tutti i sistemi elettronici (non ricaricare la batteria quando questa è connessa alla macchina).

• Collegare i morsetti ai terminali della batteria assicurandosi che ci sia un buon contatto, rispettando l’ordine che segue:

• Collegare il morsetto rosso al terminale + della batteria.

• Collegare in seguito il terminale nero al terminale –

• Collegare il cordolo a una presa 230V 50/60Hz.

• Scegliere la tensione di carica (12 / 24V) e il modo (normale o boost). La posizione « Boost » permette la carica veloce. Sorveglianza a ne carica

• L’amperometro è un indicatore di carica. Quando la corrente scende a circa 0, si può interrompere la carica. In carica normale, sono necessarie circa 10 ore per ricaricare completamente una batteria.

• Non lasciare il dispositivo collegato per più di 24 ore su una batteria.

• Dopo la carica, scollegare il caricabatterie dalla presa, poi togliere i morsetti dai teminali (-) ee (+), in quest’ordine. PROTEZIONI Questo dispositivo è stato concepito con le massime protezioni:

• I morsetti di carica sono isolati

• La protezione contro inversioni di polarità è fatta da un fusibile che deve essere sostituito in caso di errore. Rispettare il tipo di fusibile indicato sul dispositivo.

• Il dispositivo è protetto da un fusibile interno per evitare rischi in caso di rottura.

• (CT160: 1,6A – CT210: 2A)

• Protezione termica: il trasformatore del dispositivo è protetto da un termostato. Se il caricabatterie è troppo solle- citato, esso potrebbe mettersi in protezione termica durante ¼ d’ora, per poi ricominciare la carica automaticamente.33 CT 160 / 210

Traduzione delle istruzioni originali

ANOMALIE / CAUSE / RIMEDI

Anomalie Cause Rimedi Il tasto ON/OFF non si accende quanto posizionato sulla posizione ON. Assenza di corrente elettrica. Vericare che il cavo di alimentaazione sia correttamente collegato ad una presa 230V 50/60Hz. Vericare la rete elettrica. L'amperometro del dispositivo non si muove. Problema di alimentazione sulla presa Vericare la presa Morsetti in corto-circuito o inversione di polarità Vericare che i fusibili non siano fusi e che il disgiuntore sia messo correttamente. La batteria che si vuole caricare è difettosa. Controllare la tensione sui terminali servendosi da un voltmetro. Se questa tensione sale istantaneamente a più di 2,5V per elemento la batteria potrebbe essere solfatata o deteriorata Errore di tensione (12 -24 V) Vericare che il commutatore sia sulla posizione corretta (12 o 24V) In seguito all'uso intensivo, il dispositivo si è messo in protezione termica Aspettare 15 minuti per che il dispositivo si raffreddi Il caricabatterie è correttamente collegato ma non carica la batteria Fusibile bruciato Sostituire il fusibile Scarso contatto morsetti Pulire i terminali della batteria e dei morsetti. Vericare lo stato dei cavi e dei morsetti. Posizione di carica sbagliata Vericare la coerenza fra la posizione di carica e la tensione della batteria In seguito all'uso intensivo, il dispositivo si è messo in protezione termica Aspettare 15 minuti per che il dispositivo si raffreddi L’ago dell’amperometro sale oltre la gradazione massima anche se la regolazione del commutatore è al minimo. La batteria è profondamente scarica Mantenere la carica conservando la regolazione al minimo. Errore di tensione (12 - 24 V) Vericare che il commutatore sia sulla posizione corretta (12 o 24V) La batteria ha degli elementi in corto-circuito Batteria danneggiata. Cambiare la batteria Il fusibile brucia ogni volta che viene sostituito Inversione di polarità Collegare il morsetto al terminale + della batteria e il morsetto – al terminale - della batteria Avviamento del veicolo Non effettuare l'avviamento con il caricabatterie collegato. Posizione di carica sbagliata Vericare la coerenza fra la posizione di carica e la tensione della batteria Consumo eccessivo di corrente sulla batteria Non togliere la corrente dalla batteria durante la carica Il dispositivo carica una batteria 12V sulla posizione 24V Posizionare il commutatore nella posizione 12V. GARANZIA La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera). La garanzia non copre:

• Danni dovuti al trasporto.

• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).

• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).

• I guasti legati all’ambiente (inquinamento, ruggine, polvere). In caso di guasto, rinviare il dispositivo al distributore, allegando: - la prova d’acquisto con data (scontrino, fattura...) - una nota esplicativa del guasto.CT 160 / 210
