CT 160 - Carregador de pilhas GYS - Manual de utilização gratuito

Tipo de produto	Carregador de baterias para baterias de chumbo
Marca e modelo	GYS CT 160
Tensão de alimentação	230 V ~ 50/60 Hz
Tensão de carga	12 V (6 elementos) ou 24 V (12 elementos)
Corrente de carga	Não especificada explicitamente, mas ajustável através do seletor de capacidade
Proteção do aparelho	Fusível interno 1,6 A, proteção térmica (termostato)
Proteção contra inversão de polaridade	Fusível na fachada
Indicador de carga	Amperímetro analógico
Funções principais	Carga normal e carga rápida (Boost), seleção de tensão e capacidade
Manutenção e limpeza	Desligar antes da limpeza; usar um pano seco; aspirar com soprador; verificar as conexões por pessoal qualificado; não usar solventes
Segurança	Uso apenas em interiores; não expor à chuva; não carregar baterias não recarregáveis; evitar chamas e faíscas; usar óculos e luvas de proteção; desconectar a alimentação antes da manipulação
Peças sobressalentes e reparabilidade	Fusível acessível na fachada; cabo de alimentação substituível apenas pelo fabricante ou SAV; manutenção por pessoa qualificada
Garantia	2 anos (peças e mão de obra) a contar da data de compra
Acessórios fornecidos	Pinças de carga isoladas, cabos de carga, cabo de alimentação
Peso e dimensões	Não especificado

Perguntas frequentes - CT 160 GYS

Que tipos de baterias posso carregar com o GYS CT 160?

O carregador foi concebido para baterias de chumbo-ácido de eletrólito líquido de 12 V (6 elementos) ou 24 V (12 elementos). Não carregue pilhas não recarregáveis.

Como conectar o carregador com segurança?

Desligue primeiro a bateria do veículo. Conecte o grampo vermelho ao terminal +, depois o grampo preto ao chassis (longe do circuito de combustível) ou ao terminal -. Em seguida, ligue o cabo de alimentação e coloque o interruptor em ON.

O que fazer se o amperímetro não se mover?

Verifique a alimentação da rede, o estado dos fusíveis, a polaridade dos grampos e o estado da bateria. Se a bateria estiver sulfatada, a tensão pode subir instantaneamente acima de 2,5 V por elemento.

Como usar o modo Boost?

O modo Boost permite uma carga rápida. Selecione-o através do botão de seleção de tensão/capacidade. Atenção: a carga rápida solicita mais a bateria.

O que fazer em caso de inversão de polaridade?

O fusível na fachada protege contra inversões. Substitua-o por um fusível do mesmo calibre (indicado no aparelho). Verifique então as ligações.

Quanto tempo leva para carregar uma bateria?

Em carga normal, leva cerca de 10 horas para uma recarga completa. O amperímetro indica o fim da carga quando a corrente se aproxima de 0.

Posso deixar o carregador ligado mais de 24 horas?

Não, não deixe o aparelho ligado mais de 24 horas numa bateria para evitar o risco de danos.

O que fazer se o carregador parar durante a carga?

O aparelho possui uma proteção térmica. Se o transformador sobreaquecer, o carregador para durante cerca de 15 minutos e depois retoma automaticamente.

Como fazer a manutenção do carregador?

Desligue sempre antes da manutenção. Limpe as superfícies com um pano seco, aspire com soprador, e mande verificar as conexões por pessoal qualificado.

O que fazer se o fusível queima a cada substituição?

Isso indica uma inversão de polaridade persistente ou um curto-circuito. Verifique as ligações: grampo vermelho no terminal +, grampo preto no terminal -. Não utilize o carregador para arrancar um veículo.

MANUAL DE UTILIZADOR CT 160 GYS

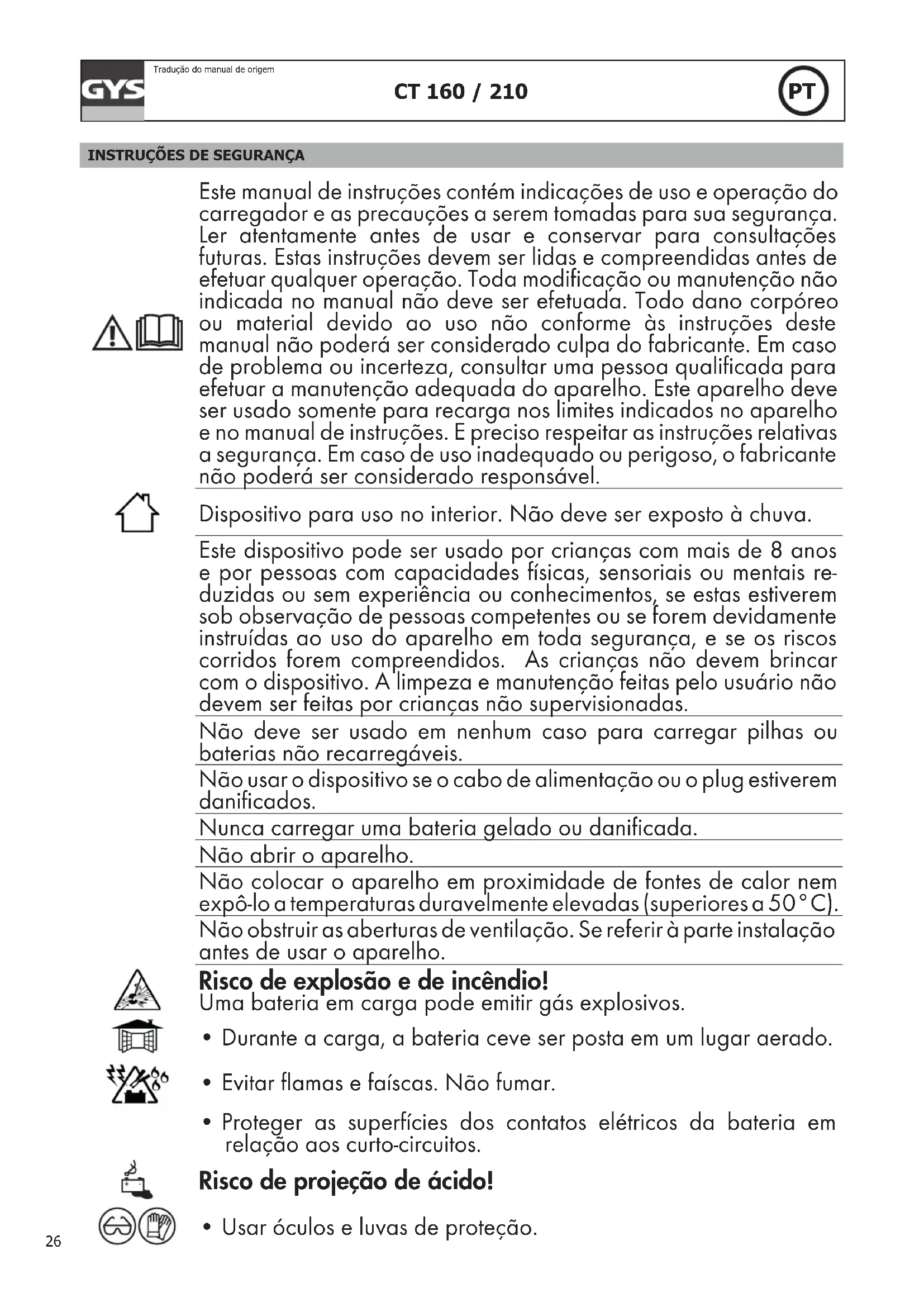

Este manual de instruções contém indicações de uso e operação do carregador e as precauções a serem tomadas para sua segurança. Ler atentamente antes de usar e conservar para consultações futuras. Estas instruções devem ser lidas e compreendidas antes de efetuar qualquer operação. Toda modificação ou manutenção não indicada no manual não deve ser efetuada. Todo dano corpóreo ou material devido ao uso não conforme às instruções deste manual não poderá ser considerado culpa do fabricante. Em caso de problema ou incerteza, consultar uma pessoa qualificada para efetuar a manutenção adequada do aparelho. Este aparelho deve ser usado somente para recarga nos limites indicados no aparelho e no manual de instruções. E preciso respeitar as instruções relativas a segurança. Em caso de uso inadequado ou perigoso, o fabricante não poderá ser considerado responsável.

Dispositivo para uso no interior. Não deve ser exposto à chuva.

Este dispositivo pode ser usado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência ou conhecimentos, se estas estiverem sob observação de pessoas competentes ou se forem devidamente instruídas ao uso do aparelho em toda segurança, e se os riscos corridos forem compreendidos. As crianças não devem brincar com o dispositivo. A limpeza e manutenção feitas pelo usuário não devem ser feitas por crianças não supervisionadas.

Não deve ser usado em nenhum caso para carregar pilhas ou baterias não recarregáveis.

Não usar o dispositivo se o cabo de alimentação ou o plug estiverem danificados.

Nunca carregar uma bateria gelado ou danificada.

Não abrir o aparelho.

Não colocar o aparelho em proximidade de fontes de calor nem expô-lo a temperaturas duravelmente elevadas (superiores a 50°C).

Não obstruir as aberturas de ventilação. Se referir à parte instalação antes de usar o aparelho.

Risco de explosão e de incêndio!

Uma bateria em carga pode emitir gás explosivos.

• Durante a carga, a bateria ceve ser posta em um lugar aerado.
• Evitar flamas e faíscas. Não fumar.
• Proteger as superfícies dos contatos elétricos da bateria em relação aos curto-circuitos.

Risco de projeção de ácido!

- Usar óculos e luvas de proteção.

- Em caso de contato com os olhos ou a pele, enxaguar abundantemente com água e consultar um médico sem demora.

Conexão / desconexão:

- Desconectar a alimentação antes de conectar ou desconectar as conexões da bateria.

• O terminal da bateria não conectado au chassis deve ser conectato em primeiro lugar. A outra conexão deve ser feira no chassis longe da bateria e da canalização do combustível. O carregador de bateria deve então ser conectado à rede.
• Após a operação de carga, desconectar o carregador de bateria da rede e em seguida retirar a conexão do chassis; enfim, retirar a conexão da bateria, na ordem indicada.

Conexão:

- Este dispositivo deve ser conectado a uma tomada com conexão à terra.

- Este aparelho possui uma proteção por fusível

Manutenção:

CT 210

- Se o cabo de alimentação estiver danificado, o mesmo deve ser substituído por um cabo ou um conjunto especial disponível junto do fornecedor ou seu serviço pós-venda.

CT 160

• Se o cabo de alimentação estiver danificado, o mesmo deve ser substituído pelo fabricante, seu serviço após venda ou uma pessoa de qualificação similar, para evitar todo perigo.
• A manutenção deve ser feita somente por uma pessoa qualificada
• Advertência! Desconectar sempre a ficha da tomada antes de qualquer manipulação no aparelho.
• Se o fusível interno estiver queimado, deve ser substituído pelo fabricante, seu serviço após venda ou pessoas de qualificação símile para evitar um perigo.
• Regularmente retirar a tampa e limpar o pó usando um soprador. Aproveitar para verificar a fixação das conexões elétricas com uma ferramenta isolada e por pessoal qualificado.
• Não usar em nenhum caso solventes ou outros produtos agressivos.
• Limpar as superfícies do aparelho usando um pano seco.

Regulamentação:

• Aparelho conforme às diretivas européias
• A declaração de conformidade está disponível em nosso website.
• Marca de conformidade EAC (Comunidade Econômica Eurasiática)

Refugo:

- Este material é sujeito a coleta seletiva. Não jogar no lixo doméstico.

DESCRIÇÃO DO APARELHO (FIG I, PAG 36)

Os carregadores CT160 e CT210 são destinados à regarga de baterias ao chumbo e ao eletrólito líquido, de tensão nominal de 12V ou 24V, e de capacidades indicadas na tabela II página 41.

1 - Amperômetro 5 - Fusível
2 – Botão de seleção de tensão 6 – cabos de carga + alicates
3 – Botão de seleção de capacidade 7 – alça de transporte (somente CT 210)
4 – Interruptor on/off luminoso 8 – alimentação setor (CT160: fixa / CT210: removível)

MODO CARREGADOR

Precauções prévias

• Escolher um local protegido e suficientemente aerado ou especialmente equipado. Não expor à chuva ou umidade.
• Retirar os tapos da bateria (si a mesma os possuir) e assegurar-se que o nível de líquido (eletrólito) é correto. Senão, acrescentar água distilada. Limpar cuidadosamente os terminais da bateria.
• Verificar que a capacidade (em Ampere-hora) e a tensão (em Volt) da bateria são compatíveis com o carregador. Não carregar a bateria enquanto a mesma estiver conectada ao veículo!

Iniciação da carga de uma bateria

• Desconectar todo sistema eletrônico da bateria durante a carga (não carregar a bateria quando a mesma estiver conectada ao veículo).
• Conectar os alicates aos terminais da bateria, acertando-se que exista um bom contato, respeitando a seguinte ordem:
• Conectar o alicate vermelho ao terminal + da bateria.
• Conectar em seguida o alicate preto ao terminal –

- Conectar o plug na tomada 230V 50/60Hz.

- Escolher a tensão de carga (12 / 24V) e o modo (normal ou boost). A posição «Boost» permite a carga rápida.

Vigilância e fim de carga

• O amperômetro é um indicador de carga. Quando a corrente desce perto de 0, a carga pode ser interrompida. Em carga normal, cerca de 10h são necessárias para carregar completamente uma bateria.
• Não deixar o aparelho conectado por mais de 24 horas em uma bateria.
• Após a carga, desconectar o carregador de bateria da tomada, depois retirar os alicates dos terminais (-) e (+), nesta ordem.

PROTEÇÕES

O dispositivo foi criado com o máximo de proteções:

• Os alicates são isolados.
• A proteção contra inversões de polaridade é feita por um fusível que deve ser substituído em caso de erro. Respeitar o calibre do fusível indicado no aparelho.
• O dispositivo é protegido por um fusível interno para evitar riscos em caso de quebra.
  • (CT160: 1,6A - CT210: 2A)
• Proteção térmica: o transformador do aparelho é protegido por um termostato. Se o carregador for muito solicitado, est pode se colocar em proteção térmica durante 15 minutos, e logo depois recomeçar a carga automaticamente.

ANOMALIAS / CAUSAS / REMÉDIOS

Anomalias Causas Remédios
O botão ON/OFF não se acende quando colocado na posição ON. Tomada sem tensão.		Verificar que o plug esteja corretamente conectado na tomada 230V 50/60Hz. Verificar a tomada.
O carregador está corretamente conectado mas não carrega a bateria	Fusível queimado Substituir o fusível
	Contato dos alicates é ruim	Limpar os terminais da bateria e os alicates. Verificar o estado dos cabos e dos alicates.
	Posição de carga errada	Verificar a coerência entre a posição de carga e a tensão da bateria.
O fusível queima a cada vez que O mesmo é substituído	Inversão de polaridade	Conectar o alicate + no terminal + da bateria e o alicate – ao terminal – da bateria
	Arranque do veículo	Não dar o arranque enquanto o carregador estiver conectado à bateria.
	Posição de carga errada	Verificar a coerência entre a posição de carga e a tensão da bateria.
	Consumo excessivo de corrente na bateria	Não carregar a bateria se a mesma estiver conectada ao veículo.

GARANTIA

A garantia cobre todo defeitos ou vícios de fabricação durante 2 ano, a partir da data de compra (peças e mão de obra).

A garantia não cobre:

• Qualquer outra avaria causada pelo transporte.
• O desgaste normal das peças (Ex. : cabos, alicates, etc.).
• Os incidentes causados pelo uso incorreto (erro de alimentação, quedas, desmontagem).
• As avarias ligadas ao ambiente (poluição, ferrugem, pó).

Em caso de avaria, retornar o dispositivo ao distribuidor, junto com:

• um justificativo de compras com data (recibo de pagamento, fatura...)
• uma nota explicando a avaria
