CT 160 - Batterijlader GYS - Gratis gebruiksaanwijzing en handleiding

Producttype	Lader voor loodaccu's
Merk en model	GYS CT 160
Voedingsspanning	230 V ~ 50/60 Hz
Laadspanning	12 V (6 cellen) of 24 V (12 cellen)
Laadstroom	Niet expliciet gespecificeerd, maar instelbaar via capaciteitskiezer
Apparaatbeveiliging	Interne zekering 1,6 A, thermische beveiliging (thermostaat)
Bescherming tegen omgekeerde polariteit	Zekering aan de voorzijde
Laadindicator	Analoge ampèremeter
Belangrijkste functies	Normaal laden en snel laden (Boost), spanning- en capaciteitsselectie
Onderhoud en reiniging	Loskoppelen voor reiniging; gebruik een droge doek; stof afblazen met perslucht; laat aansluitingen controleren door gekwalificeerd personeel; geen oplosmiddelen gebruiken
Veiligheid	Alleen binnenshuis gebruiken; niet blootstellen aan regen; geen niet-oplaadbare batterijen laden; vermijd vlammen en vonken; draag een veiligheidsbril en handschoenen; netstroom uitschakelen voor onderhoud
Reserveonderdelen en reparatie	Zekering bereikbaar aan voorzijde; netsnoer alleen vervangbaar door fabrikant of servicecentrum; onderhoud door gekwalificeerd persoon
Garantie	2 jaar (onderdelen en arbeid) vanaf aankoopdatum
Meegeleverde accessoires	Geïsoleerde laadklemmen, laadkabels, netsnoer
Gewicht en afmetingen	Niet gespecificeerd

Veelgestelde vragen - CT 160 GYS

Welke soorten accu's kan ik laden met de GYS CT 160?

De lader is ontworpen voor loodaccu's met vloeibaar elektrolyt van 12 V (6 cellen) of 24 V (12 cellen). Laad geen niet-oplaadbare batterijen.

Hoe sluit ik de lader veilig aan?

Koppel eerst de accu los van het voertuig. Sluit de rode klem aan op de + pool, vervolgens de zwarte klem op het chassis (ver van de brandstofleiding) of op de - pool. Sluit daarna het netsnoer aan en zet de schakelaar op ON.

Wat te doen als de ampèremeter niet uitslaat?

Controleer de netstroom, de staat van de zekeringen, de polariteit van de klemmen en de toestand van de accu. Als de accu gesulfateerd is, kan de spanning meteen oplopen tot boven 2,5 V per cel.

Hoe gebruik ik de Boost-stand?

De Boost-stand maakt snel laden mogelijk. Selecteer deze via de knop voor spanning/capaciteit. Let op: snel laden belast de accu meer.

Wat te doen bij omgekeerde polariteit?

De zekering aan de voorzijde beschermt tegen omkeringen. Vervang deze door een zekering van hetzelfde kaliber (aangegeven op het apparaat). Controleer vervolgens de aansluitingen.

Hoe lang duurt het om een accu op te laden?

Bij normaal laden duurt het ongeveer 10 uur voor een volledige lading. De ampèremeter geeft het einde van het laden aan wanneer de stroom bijna 0 is.

Kan ik de lader langer dan 24 uur aangesloten laten?

Nee, laat het apparaat niet langer dan 24 uur op een accu aangesloten om schade te voorkomen.

Wat te doen als de lader stopt tijdens het laden?

Het apparaat heeft een thermische beveiliging. Als de transformator oververhit raakt, stopt de lader gedurende ongeveer 15 minuten en start dan automatisch weer.

Hoe onderhoud ik de lader?

Koppel altijd los voor onderhoud. Reinig de oppervlakken met een droge doek, blaas stof weg met perslucht en laat de aansluitingen controleren door gekwalificeerd personeel.

Wat te doen als de zekering steeds doorslaat?

Dit wijst op een aanhoudende omgekeerde polariteit of kortsluiting. Controleer de aansluitingen: rode klem op + pool, zwarte klem op - pool. Gebruik de lader niet om een voertuig te starten.

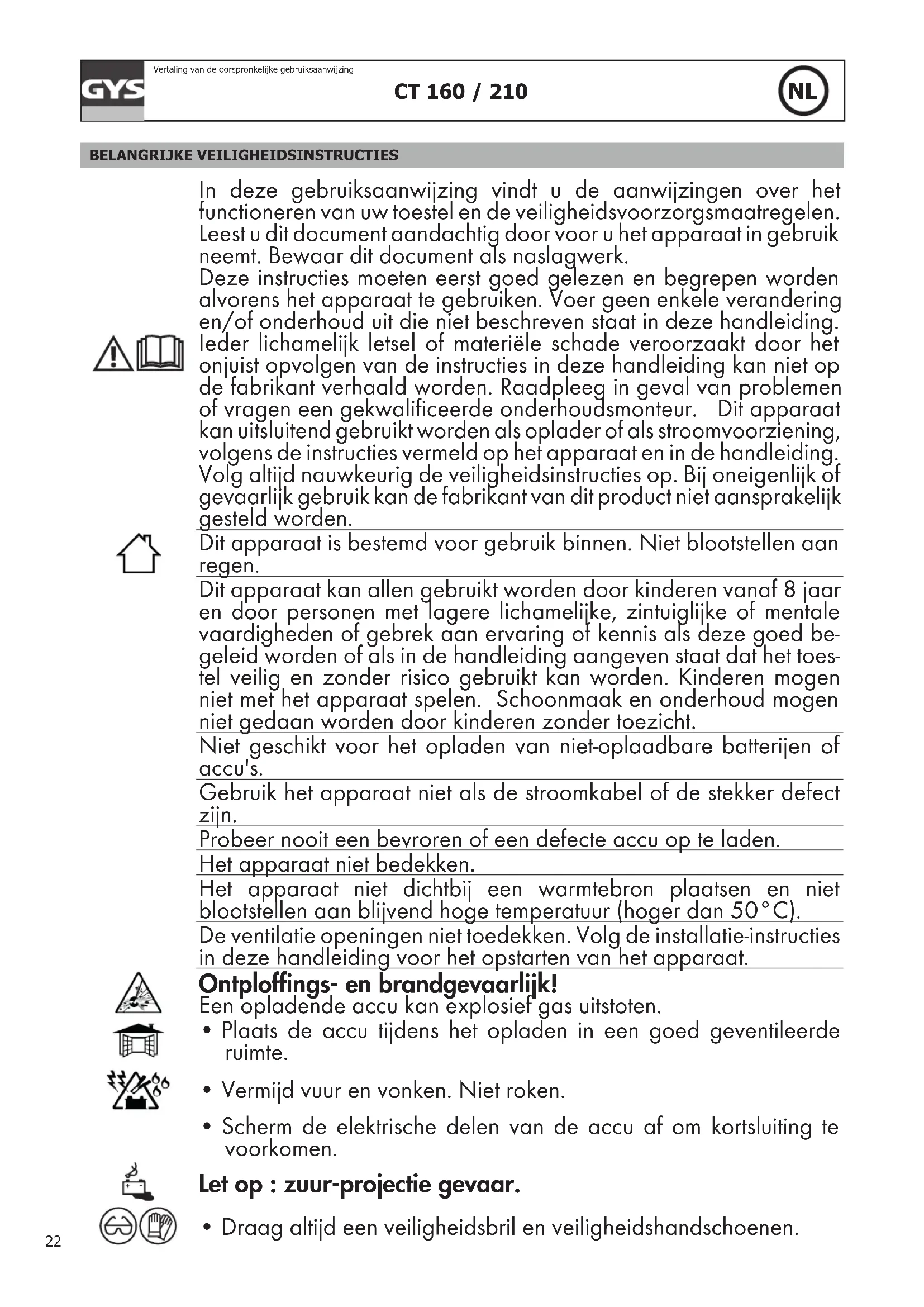

GEBRUIKSAANWIJZING CT 160 GYS

In deze gebruiksaanwijzing vindt u de aanwijzingen over het functioneren van uw toestel en de veiligheidsvoorzorgsmaatregelen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk.

Deze instructies moeten eerst goed gelezen en begrepen worden alvorens het apparaat te gebruiken. Voer geen enkele verandering en/of onderhoud uit die niet beschreven staat in deze handleiding. Ieder lichamelijk letsel of materiële schade veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Dit apparaat kan uitsluitend gebruikt worden als oplader of als stroomvoorziening, volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Dit apparaat kan allen gebruikt worden door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of gebrek aan ervaring of kennis als deze goed begeleid worden of als in de handleiding aangeven staat dat het toestel veilig en zonder risico gebruikt kan worden. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud mogen niet gedaan worden door kinderen zonder toezicht.

Niet geschikt voor het opladen van niet-oplaadbare batterijen of accu's.

Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn.

Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat niet bedekken.

Het apparaat niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperatuur (hoger dan 50°C).

De ventilatie openingen niet toedekken. Volg de installatie-instructies in deze handleiding voor het opstarten van het apparaat.

Ontploffings- en brandgevaarlijk!

Een opladende accu kan explosief gas uitstoten.

- Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

- Vermijd vuur en vonken. Niet roken.

- Scherm de elektrische delen van de accu af om kortsluiting te voorkomen.

Let op : zuur-projectie gevaar.

- Draag altijd een veiligheidsbril en veiligheidshandschoenen.

- In geval van oog- of huidcontact, meteen met veel water afspoelen en onmiddellijk een arts raadplegen.

Aansluiten / Afsluiten :

• Sluit de stroomvoorziening af, alvorens de accu aan te sluiten of los te koppelen.
• De aansluitklem van de accu die niet is aangesloten op een chassis moet als eerst aangekoppeld worden. De andere verbinding moet plaats vinden op de chassis, ver van de accu en van de brandstofkanalisering. De accu oplader moet vervolgens op het net aangesloten worden.

- Koppel na het laden eerst de acculader van de netspanning los. Koppel daarna de connectie van de chassis los, en pas daarna de connectie met de accu.

Aansluiten :

• Dit apparaat moet aangesloten aan de netspanning met een geaard stopcontact.
• Dit apparaat is, ter bescherming, uitgerust met een zekering.

Onderhoud :

CT 210

CT 160

• Als de voedingskabel beschadigd is, dient deze vervangen te worden door een door de fabrikant van het apparaat geleverde voedingskabel.
• Als de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, zijn reparatie dienst of een gekwalificeerde technicus, om gevaar te vermijden.
• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur te gedaan te worden
• Waarschuwing! Altijd de stekker uit het stopcontact halen alvorens eventuele onderhoudswerkzaamheden te verrichten.
• Als de zekering beschadigd is, dient deze vervangen te worden door de fabrikant, zijn reparatie dienst of een gekwalificeerde technicus, om gevaar te vermijden.
• Haal regelmatig de kap van het apparaat en blaas het stof weg met een elektrisch stofblazertje. Laat tegelijkertijd de elektrische aansluitingen controleren door een gekwalificeerd technicus (met behulp van geïsoleerd gereedschap).
• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.
• De oppervlaktes van het apparaat reinigen met een droge doek.

Regelgeving :

- Het apparaat is in overeenstemming met met de Europese richtlijnen

- De conformiteitsverklaring is te vinden op onze internetsite.

- Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen.

OMSCHRIJVING VAN HET TOESTEL (FIG I, PAGINA 36)

CT160 en CT210 laders zijn ontworpen om de vloeibare elektrolyt lood accu's op te laden met een nominale spanning van 12V of 24V en de aangegeven capaciteit in de tabel op pagina 41 II.

1 - Ampèremeter 5 - Netzekering.
2 - Spanning selectie knop 6 - laadkabels + klemmen
3 - Capaciteit selectie knop 7 - draaggreep (allen CT 210)
4 - on/off licht schakelaar 8 - elektrische voeding (CT160 : vast / CT210 : verwijderbaar)

MODUS LADEN

Voorafgaande maatregelen

• Kies een beschutte, voldoende geventileerde of speciaal aangepaste ruimte. Niet onder regen of vocht gebruiken.
• Verwijder (indien aanwezig) de doppen van de accu en zorg ervoor dat het vloeistof niveau (elektrolyt) correct is. Anders voeg gedestilleerd water toe. Reinig voorzichtig de accupolen en de accuklemmen.
• Controleer of de capaciteit (in ampère-uren) en spanning (in volt) van de accu compatibel zijn met uw lader. De accu niet opladen wanneer deze aangesloten is aan het voertuig!

Het opladen van een accu

• Koppel alle elektronische systeem tijdens het opladen van de accu los (de accu niet opladen wanneer aangesloten aan het voertuig).
• Zorg voor een goed contact bij het aansluiten van de klemmen aan de accupolen en volgt de volgende volgorde:
• Sluit de rode klem aan op de + pool van de accu.
• Sluit dan de zwarte klem aan de - accupool
• Sluit de voedingskabel aan 230V 50 / 60Hz.
• Selecteer de laadspanning (12 / 24V) en de modus ( Normaal of boost ). De positie « Boost « kan snel opladen.

Toezicht en het eind van het laden

• De ampèremeter is een lading indicator. Wanneer de stroom rond 0 V komt kunt u het laden onderbreken. Bij normale laden, duurt het ongeveer 10 uur om een accu volledig op te laden.
• Laat het toestel niet langer dan 24 uur aangesloten op één accu.
• Na het opladen, haal eerst de lader uit het stopcontact, verwijder vervolgens de klemmen van de (-) en (+) occupolen, in die volgorde.

BEVEILIGING

Dit apparaat is ontworpen met de maximum beveiligingen:

• De laadklemmen zijn geïsoleerd.
• Beveiliging tegen polariteit omwisseling wordt door een zekering aan de voorkant verzekert die vervangen moet worden in geval van een fout. Gebruik de geschikte zekering maat die op de lader aangegeven staat.
• Uw toestel wordt beschermd met een interne zekering om elk risico in geval van breuk te voorkomen.
• (CT160 : 1,6A - CT210 : 2A)
• Thermische beveiliging: de omvormer van het toestel wordt beschermd door een thermostaat. Als de lader te veel wordt gebruikt, kan hij in de thermische beveiliging voor 1/4 uur omschakelen; vervolgens wordt het laden automatisch hervat.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

Afwijkingen Oorzaken Oplossingen
De AAN/UIT knop brandt niet wanneer deze op de AAN positie staat.	Geen netspanning. Controleer of de voedingskabel goed aangesloten is op een 230V 50/60Hz aansluiting. Controleer het elektrische netwerk.
De ampère-meter van het apparaat slaat niet uit.	Probleem met de netspanning Controleer uw netspanning
	Kortsluiting van de klemmen of omgekeerde polariteit	Controleer of de zekeringen niet gesmolten zijn en of de stroomonderbreker is ingedrukt.
	De accu die u wilt opladen is defect. Controleer de spanning op de polen met behulp van een voltmeter. Als deze spanning direct boven de 2,5V per cel stijgt kan de accu gesulfateerd of beschadigd zijn.
	Spanningsfout (12 - 24V) Controleer of de schakelaar op de goede positie staat (12 of 24V)
	Als gevolg van intensief gebruik is uw apparaat overgeschakeld op thermische beveiliging.	Wacht een kwartier tot het toestel is afgekoeld.
De lader is correct aangesloten maar laadt de accu niet op	Zekering is doorgebrand Vervang de zekerling
	De klemmen maken geen goed contact Reinig de accupolen en de accuklemmen. Controleer de staat van de kabels en de klemmen.
	Verkeerde laad-positie Controleer de samenhang tussen de laad-positie en de spanning van de accu
	Als gevolg van intensief gebruik is uw apparaat overgeschakeld op thermische beveiliging.	Wacht een kwartier tot het toestel is afgekoeld.
De naald van de ampèremeter stijgt boven de maximale graduatie, terwijl de schakelaar op minimum staat.	De accu is diep ontladen Blijven laden met de minimale instelling.
	Spanningsfout (12 -24 V) Controleer of de schakelaar op de goede positie staat (12 of 24V)
	Cellen van de accu zijn in kortsluiting Accu beschadigd. Vervang de accu
De zekering brandt voortdurend door	Polariteitsomwisseling Sluit de + klem aan de + pool van de accu en de - klem op de - pool van de accu
	Opstarten van het voertuig Start niet op wanneer de acculader aangesloten is.
	Verkeerde laad-positie Controleer de samenhang tussen de laad-positie en de spanning van de accu
	Te hoog stroomverbruik op de accu	Neem geen stroom af van de accu tijdens het laden
	Het apparaat laadt een 12V accu terwijl het apparaat ingesteld staat op 24V	Zet de schakelaar op 12V positie.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).
• Een beschrijving van de storing.
