РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CT 160 GYS

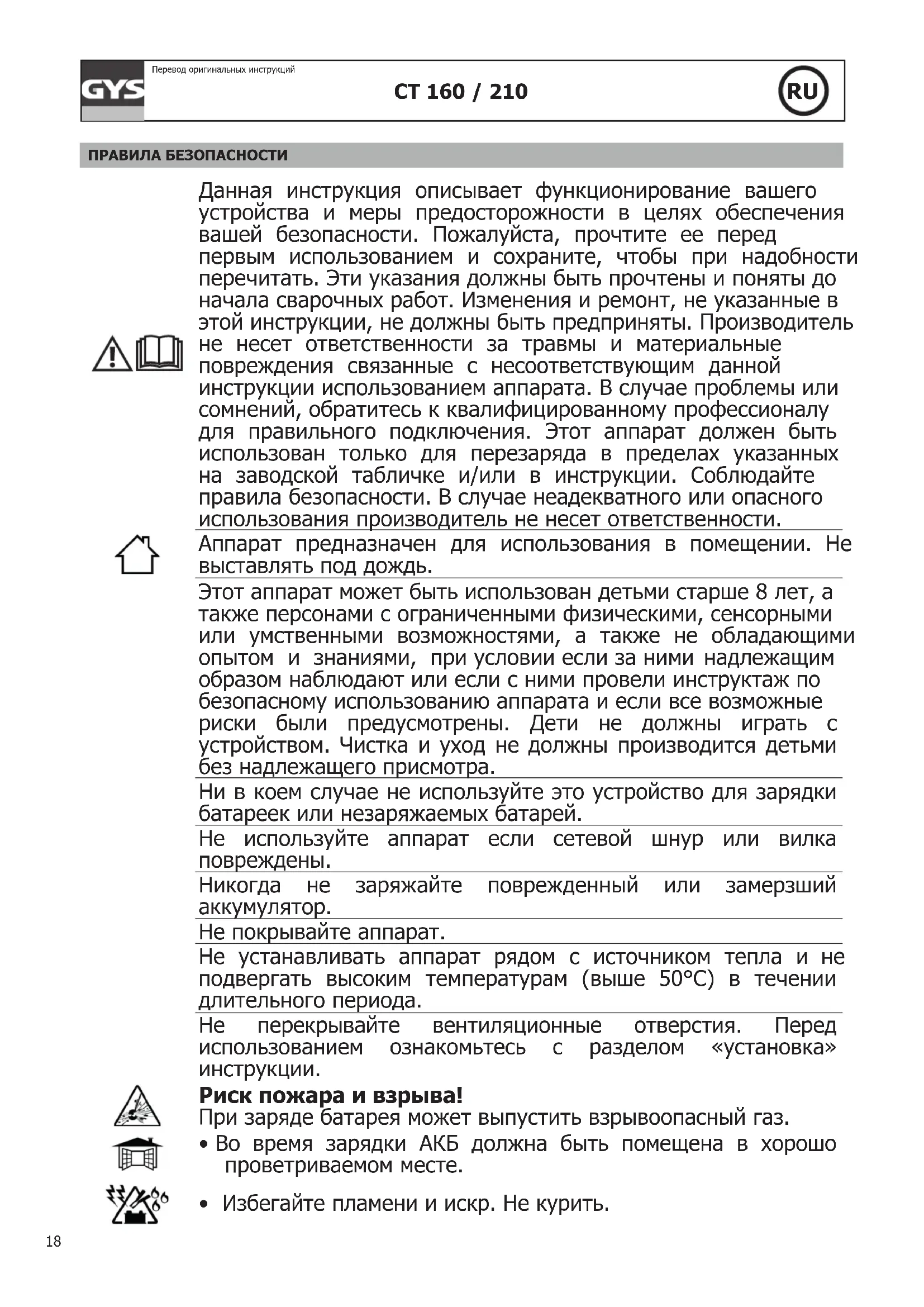

Перевод оригинальных инструкций ПРАВИЛА БЕЗОПАСНОСТИ Данная инструкция описывает функционирование вашего устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Эти указания должны быть прочтены и поняты до начала сварочных работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть предприняты. Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата. В случае проблемы или сомнений, обратитесь к квалифицированному профессионалу для правильного подключения. Этот аппарат должен быть использован только для перезаряда в пределах указанных на заводской табличке и/или в инструкции. Соблюдайте правила безопасности. В случае неадекватного или опасного использования производитель не несет ответственности. Аппарат предназначен для использования в помещении. Не выставлять под дождь. Этот аппарат может быть использован детьми старше 8 лет, а также персонами с ограниченными физическими, сенсорными или умственными возможностями, а также не обладающими опытом и знаниями, при условии если за ними надлежащим образом наблюдают или если с ними провели инструктаж по безопасному использованию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устройством. Чистка и уход не должны производится детьми без надлежащего присмотра. Ни в коем случае не используйте это устройство для зарядки батареек или незаряжаемых батарей. Не используйте аппарат если сетевой шнур или вилка повреждены. Никогда не заряжайте поврежденный или замерзший аккумулятор. Не покрывайте аппарат. Не устанавливать аппарат рядом с источником тепла и не подвергать высоким температурам (выше 50°C) в течении длительного периода. Не перекрывайте вентиляционные отверстия. Перед использованием ознакомьтесь с разделом «установка» инструкции. Риск пожара и взрыва! При заряде батарея может выпустить взрывоопасный газ.

• Во время зарядки АКБ должна быть помещена в хорошо проветриваемом месте.

• Избегайте пламени и искр. Не курить.19 CT 160 / 210

Перевод оригинальных инструкций

• Защитите поверхности батареи от электрического контакта во избежание короткого замыкания. Риск кислотных брызг!

• Носите защитные очки и перчатки.

• В случае контакта с глазами или кожей, промойте обильно водой и проконсультируйте врача без промедления.

Подключение / отключение :

• Отключите подачу питания перед тем как подключать или отключать соединения к батарее.

• Сначала подключите клемму АКБ, не соединенную с шасси. Второе подсоединение должно быть осуществлено на шасси как можно дальше от АКБ и от трубопроводов топливной системы. Затем, подключите зарядное устройство к сети.

• После зарядки отключите зарядное устройство от сети, затем отсоедините зажим от шасси и, наконец, зажим от аккумулятора. Действуйте в указанном порядке. Подключение:

• Это устройство должно быть в розетку с заземлением.

• Этот аппарат защищен с помощью предохранителя CT 210

• Если шнур питания поврежден, он должен быть заменен на шнур или набор включающий шнур поставляемый производителем или его сервисной службой. CT 160

• Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.

• Техническое обслуживание должно производиться только квалифицированным специалистом.

• Внимание! Отключите аппарат от розетки до начала ремонтных работ.

• Если предохранитель расплавился, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.

• Регулярно открывайте аппарат и продувайте его, чтобы очистить от пыли. Необходимо также проверять все электрические соединения с помощью изолированного инструмента. Проверка должна осуществляться квалифицированным специалистом.

• Ни в коем случае не использовать растворители или другие коррозийные моющие средства.

• Очистить поверхность аппарат с помощью сухой тряпки.20 CT 160 / 210

Перевод оригинальных инструкций Нормы и правила:

• Аппарат соответствует директивам Евросоюза.

• Декларация соответствия есть на нашем сайте.

• Очистить поверхность аппарат с помощью сухой тряпки. Утилизация:

• Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник. ОБЩЕЕ ОПИСАНИЕ Зарядные устройства CT 160 и CT 210 предназначены для зарядки свинцовых аккумуляторов с жидким электролитом, с номинальным напряжением напряжением 12 В или 24 B и ёмкостью, указанной в нижеприведенной таблице : 1 – Амперметр 5 – Предохранитель 2 – Кнопка выбора аккумулятора 6 – Кабель зарядки + зажимы 3 – Кнопка выбора емкости 7 – Рукоятка для транспортировки (только CT 210) 4 – Выключатель on/off с подсветкой 8 – Сетевой кабель ПОДКЛЮЧЕНИЕ В РЕЖИМЕ ЗАРЯДКИ Предварительные меры предосторожности

• Работайте в крытом, хорошо проветриваемом помещении или специально оборудованном помещении.

• Отвинтите пробки аккумулятора (если таковые имеются) и убедитесь, что уровень жидкости (электролита) достаточный. В противном случае, добавьте дистиллированной воды. Тщательно очистите наконечники и клеммы аккумулятора.

• Проверьте что ёмкость (в Ампер часах) и напряжение (в Вольтах) аккумулятора совместимы с зарядным устройством. Отключите аккумулятор от электронныой системы во время зарядки (не заряжать аккумулятор если он подключен к автомобилю) Подключение и отключение

• Отсоедините от аккумулятора все электронные устройства во время зарядки (не заряжать аккумулятор если он подсоединен к автомобилю).

• Подсоедините зажимы (+ красный и - чёрный) к клеммам + и – аккумулятора, обеспечив хороший контакт и соблюдая следующий порядок :

• Подсоедините сперва клемму, которая не соединена с шасси автомобиля.

• Затем подсоедините клемму на шасси, в месте, находящимся как можно дальше от аккумулятора и от каких либо трубопроводов горючего.

• В последнюю очередь, подключите зарядное устройство к сетевому питанию 230 В 50/60 Гц.

• Выбрать напряжение заряда (12 / 24В) и режим (медленный или boost).

• После зарядки отключите зарядное устройство от сети, затем отключите соединение с шасси и, наконец, соединение с аккумулятором. Именно в этом порядке. Процесс зарядки

• Амперметр – это индикатор заряда. Когда ток уменьшается, аккумулятор практически заряжен. Вы можете прекратить заряд.

• Не оставляйте аппарат подключенным к аккумулятору более 24 часов. Особенность заряда в режиме boost/быстрый. Функция «Boost» позволяет ускорить заряд. Если зарядник перегружен, он может перейти на термозащиту в течении 15 мин, а затем автоматически возобновить заряд.

Этот аппарат разработан с максимальными защитами:

• Зажимы зарядки изолированы и на них отсутствует напряжение, пока аккумулятор не подключен.

• Инверсия полярности не опасна. В случае ошибки, звуковой сигнал предупредит Вас.

• Аппарат защищен против сверхтока, который может появиться из-за дефектного аккумулятора или неправильного обращения предохранителем на передней панеле.(CT160: 1,6A – CT210: 2A)

• Термозащита: трансформатор аппарата защищен с помощью термореле (охлаждение: примерно ¼ часа).21 CT 160 / 210

Перевод оригинальных инструкций СУЛЬФАТИРОВАННЫЕ АККУМУЛЯТОРЫ, ЗАПУСК, ПИТАНИЕ Неисправности Причины Устранение Кнопка ON/OFF не горит в положении ON. Нет напряжения в сети. Убедитесь, что шнур включен в розетку 230В 50/60Гц. Проверьте электросеть. Стрелка амперметра аппарата не отклоняется Проблема сетевого питания. Проверьте сетевое питание. Зажимы закорочены или инверсия полярности. Проверьте, не расплавились ли плавкие предохранители и что прерыватель вдавлен. Батарея, которую вы хотите зарядить, неисправна Проверьте с помощью вольтметра напряжение на клеммах АКБ. Если это напряжение мгновенно вырастает до 2,5 В на элемент, то АКБ может быть сульфатирована или повреждена Ошибка напряжения (12 - 24 В) Убедитесь, что переключатель находится в правильном положении (12 или 24В) В аппарате включилась термозащита из-за интенсивного использования. Дайте аппарату остынуть в течение 1/4

Аппарат правильно подключен, но заряд на АКБ не заряжается Перегорел плавкий предохранитель Замените плавкий предохранитель. Плохой контакт на зажимах Прочистите клеммы АКБ и зажимы. Проверьте состояние кабелей и зажимов. Неправильная настройка заряда Проверьте соответствие между настройкой зарядка и напряжением батареи. В аппарате включилась термозащита из-за интенсивного использования. Дайте аппарату остынуть в течение 1/4

Стрелка амперметра выходит за пределы шкалы в то время, как переключатель стоит на минимуме. Батарея сильно разряжена. Поддерживайте зарядку, сохраняя при этом минимальную настройку. Ошибка напряжения (12 - 24 В) Убедитесь, что переключатель находится в правильном положении (12 или 24В) Элементы батареи закорочены. Аккумулятор поврежден. Замените аккумулятор. Предохранитель перегорает каждый раз после замены Инверсия полярности Подсоедините зажим + к полюсу + аккумулятора и зажим – к полюсу – аккумулятора Запуск автомобиля Не заводите автомобиль с подсоединенным к нему зарядным устройством. Неправильная настройка заряда Проверьте соответствие между настройкой зарядка и напряжением батареи. Сверхпотребление тока на аккумуляторе Не использовать ток АКБ во время ее

Вы заряжаете АКБ на 12В в режиме 24В Поставьте переключатель аппарата в положение 12В.

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов: - документ, подтверждающий покупку (с датой): кассовый чек, инвойс.... - описание поломки.22 CT 160 / 210
