РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BT 2010 GYS

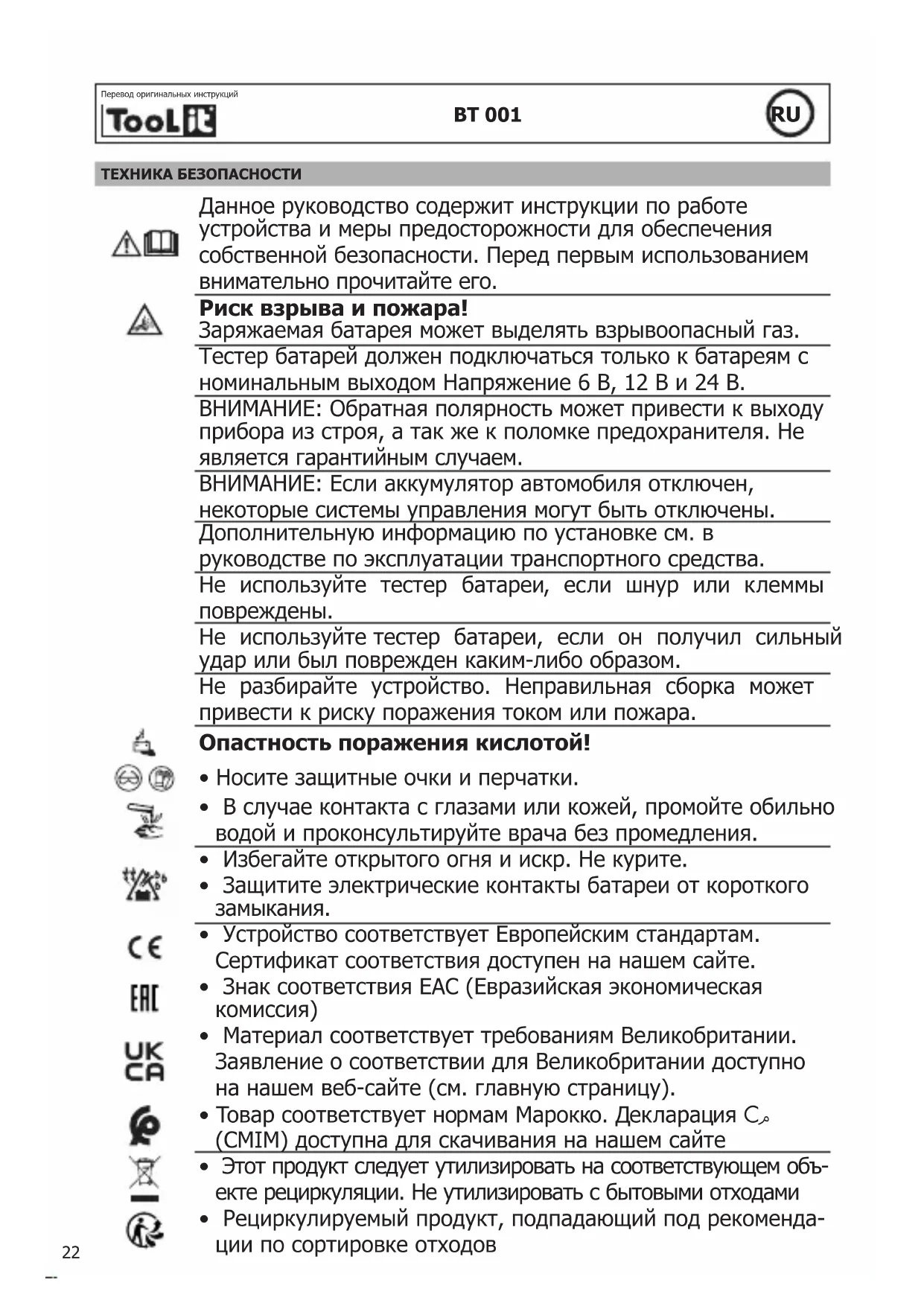

ТЕХНИКА БЕЗОПАСНОСТИ

Данное руководство содержит инструкции по работе устройства и меры предосторожности для обеспечения собственной безопасности. Перед первым использованием внимательно прочитайте его.

Риск взрыва и пожара!

Заряжаемая батарея может выделять взрывоопасный газ.

Тестер батарей должен подключаться только к батареям с номинальным выходом Напряжение 6 В, 12 В и 24 В.

ВНИМАНИЕ: Обратная полярность может привести к выходу прибора из строя, а так же к поломке предохранителя. Не является гарантийным случаем.

ВНИМАНИЕ: Если аккумулятор автомобиля отключен, некоторые системы управления могут быть отключены.

Дополнительную информацию по установке см. в руководстве по эксплуатации транспортного средства.

Не используйте тестер батареи, если шнур или клеммы повреждены.

Не используйте тестер батареи, если он получил сильный удар или был поврежден каким-либо образом.

Не разбирайте устройство. Неправильная сборка может привести к риску поражения током или пожара.

Опастность поражения кислотой!

- Носите защитные очки и перчатки.

- В случае контакта с глазами или кожей, промойте обильно водой и проконсультируйте врача без промедления.

- Избегайте открытого огня и искр. Не курите.

- Защитите электрические контакты батареи от короткого замыкания.

- Устройство соответствует Европейским стандартам. Сертификат соответствия доступен на нашем сайте.

- Знак соответствия ЕАС (Евразийская экономическая комиссия)

- Материал соответствует требованиям Великобритании. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).

• Товар соответствует нормам Марокко. Декларация С, (CMIM) доступна для скачивания на нашем сайте

- Этот продукт следует утилизировать на соответствующем объекте рециркуляции. Не утилизировать с бытовыми отходами

- Рециркулируемый продукт, подпадающий под рекомендации по сортировке отходов

ЭКСПЛУАТАЦИЯ И ИСПОЛЬЗОВАНИЕ

1- Перед проведением испытаний убедитесь, что помещение хорошо проветривается.
2- Тестер для батарей 12 В и систем зарядки 12 и 24 В (только 12 вольт для батарей START и STOP)
3- Перед проверкой аккумулятора убедитесь, что зажигание выключено и аксессуары не работают. Закройте все двери и багажник.
4- Рекомендуемая рабочая температура: от 0°C (32°F) до 50°C (122°F)
5- Убедитесь, что клеммы аккумулятора чистые. При необходимости очистите их проволочной щеткой. Любое окисление между клеммами тестера и разъемами батареи или между разъемами батареи и клеммами батареи разъемов и клемм аккумулятора снижает эффективность работы тестера.
6- Убедитесь, что в батарейном отсеке есть 6 батареек 1,5 В. Если батареи разряжены, на дисплее появится надпись «LOW POWER». Перед началом проверки замените батарейки.
7- Подключите отрицательную (черную) клемму к отрицательной клемме аккумулятора. Подключите положительную (красную) клемму к положительной клемме аккумулятора.

⚠️ Для проверки батареи 24 В разделите ее на две части и проверяйте одну батарею за другой. Процедура проверки такая же, как и для батареи 12 В.

РЕГУЛИРОВКА УСТРОЙСТВА

1. Настройка языка

• Нажимайте кнопки со стрелками и выберите «Language Select», нажав «ENTER».
• Используйте клавиши со стрелками для прокрутки языков. Подтвердите нажатием кнопки «ENTER».

2. Установка даты и времени

• Нажимая кнопки со стрелками, выберите настройку «Дата». Нажмите клавишу ENTER, чтобы изменить дату.
• В нижней части экрана устройства отображается «ADJUST: YEAR».
• Используйте стрелки направления, чтобы прокрутить годы. Подтвердите год, нажав «ENTER».
• В нижней части экрана устройства отображается «ADJUST: MONTH». Используйте кнопки со стрелками для изменения настройки.
• Проделайте ту же процедуру для дня и времени.

3. Регулировка яркости экрана

• Нажимайте кнопки со стрелками ◆▶ и выберите настройку «Яркость», нажав «ENTER».

• Настройте яркость дисплея с помощью стрелок . Подтвердите нажатием кнопки "ENTER".

• Счетчик тестов: отображает количество выполненных тестов (тест запуска и остановки, тест батареи и тест системы).

• Информация: позволяет писать заметки. Используйте стрелки направления ▶▶для прокрутки алфавита, символов и цифр.

ТЕСТЕР БАТАРЕЙ

1. Нажимайте стрелки направления для прокрутки меню. Выберите «BATTERY TEST» для начала теста или «START STOP», если речь идет о запуске и остановке батареи. Нажмите «ENTER» для подтверждения выбора.
2. Нажмите кнопку ◆◆ чтобы выбрать тип батареи. Нажмите «ENTER» для подтверждения.
3. Нажмите кнопку ◄ чтобы выбрать стандарт (EN, CCA, BCI, CA, MCA, JIS, DIN, IEC, SAE, GB) и подтвердить.
4. Нажмите кнопку ◀ чтобы ввести значение пускового тока батареи (выраженное в амперах), а затем подтвердите.
5. Подтвердите, что температура в помещении выше 0° (32°F), нажав «ENTER».

6. Результат отображается на дисплее. Используйте стрелки направления для прокрутки результатов (SOC = состояние заряда / SOH = состояние здоровья: состояние батареи для выполнения запуска).

7. Тест предлагает распечатку. Нажмите «ENTER» для подтверждения распечатки.
   • Результат испытания батареи

Дело Результаты найдены Анализ
Аккумулятор в хорошем состоянии	BATTERIE OK xx.xx V xxxx SAE	Аккумулятор находится в рабочем состоянии.
Хорошее состояние, требуется перезарядка	OK A RECHARGER xx.xx V xxxx SAE	Аккумулятор в хорошем состоянии, но с низким уровнем заряда.
Зарядите и проверьте снова	CHARGER & TESTER xx.xx V xxxx SAE	Перезарядите батарею и выполните тест снова.
Заменить	A REMPLACER xx.xx V xxxx SAE	Срок службы аккумулятора подходит к концу. Его следует заменить.
Батарея повреждена, замените	CEL DEF A REMPL xx.xx V xxxx SAE	Существует проблема с ячейками (короткое замыкание...). Замените батарею.
Код	CODE xxxxxxxxxxxx	Чтобы получить тестовый код.

• Отображение ошибок

Результат Дисплей Анализ
ОШИБКА ЗАГРУЗКИ ОШИБКА ЗАРПЛАТЫ		Аккумулятор превышает 3000 ССА или зажимы подключены неправильно. Зарядите аккумулятор и повторите проверку.

ИСПЫТАНИЕ СИСТЕМЫ

1. Вернитесь в главное меню и выберите «SYSTEM TEST». Появится следующий экран:

TEST DU SYSTEME

x.xx V

1. Убедитесь, что все дополнительное оборудование автомобиля выключено (фары, кондиционер, радио и т.д.).
2. Запустите двигатель. Появляется один из трех результатов:

Дело Экранный дисплей Анализ
Напряжение ниже 9,6 В	VOLTS DEMARRAGEx.xx V BAS	Ненормальное пусковое напряжение. Необходимо заменить батарею.
Напряжение выше 9,6 В	VOLTS DEMARRAGEx.xx V NORMAL	Стартовое напряжение в норме.
Отсутствие пульсации	VOLTS DEMARRAGEPAS D'ONDULATION	Пусковое напряжение не обнаружено.Повторите тест.

ИСПЫТАНИЕ ЦЕПИ НАГРУЗКИ

Дело Отображение результатов Анализ
Высокое пусковое напряжение при проверке двигателя на холостом ходу	ALT. VOLTS REDRES xx.xx V HAUT	Проверьте надежность соединений. Если все хорошо подключено, замените генератор.
Нормальное пусковое напряжение при испытании на холостом ходу	ALT. VOLTS REDRES xx.xx V NORMAL	Проблем не обнаружено. Нормальная работа генератора переменного тока.
Низкое пусковое напряжение при проверке на холостом ходу	ALT. VOLTS REDRES xx.xx V BAS	Генератор переменного тока не подает достаточную мощность на аккумулятор. Проверьте ремни и убедитесь, что генератор работает при работающем двигателе. Если ремни проскальзывают или порваны, замените их и повторите проверку. Проверьте соединение между генератором и аккумулятором. Если соединение плохое, очистите или замените кабель и повторите проверку. Если ремни и соединения находятся в хорошем состоянии, замените генератор.

1. Нажмите ENTER, чтобы продолжить тест.

ИСПЫТАНИЕ ЗАРЯДНОЙ ЦЕПИ С ПРИНАДЛЕЖНОСТЯМИ

1. Тестер спрашивает: «Включите потребление и нажмите ввод». Включите обогреватель на максимум (тепло), дальний свет и задние фонари. Не включайте циклические нагрузки, такие как кондиционер или стеклоочистители.
2. Запустите двигатель на 2500 об/мин в течение 15 секунд.
3. Нажмите «ENTER». Появляется пульсация системы зарядки. Отобразится один из двух результатов:

Результаты найдены Экранный дисплей		Анализ
Нормальная интенсивность пульсаций	TENSION REDR OKxx.xx V NORMALOUTENSION REDR DEF	Диоды хорошо работают в генераторе переменного тока/ стартере
Высокая интенсивность пульсаций	TENSION REDR OKxx.xx V HAUT	Один или несколько диодов не работают или являются не работают или повреждены. Убедитесь, что кронштейн генератора правильно установлен и ремни работают исправно. Если да, замените генератор переменного тока.

1. Продолжите тест, нажав кнопку «ENTER». Теперь тестер анализирует цепь зарядки при работающем дополнительном оборудовании автомобиля.

- Результат испытания системы зарядки с работающими аксессуарами

Дело Отображение результатов Анализ
Высокое пусковое напряжениепри испытании с включеннымиаксессуарами	TENSION ALTERNA xx.xx V HAUT	Выходное напряжение генератора ненормальновысокое. Убедитесь в отсутствии проблем сподключением. Если нет, замените генератор.
Нормальное пусковое напряжениепри испытании с включеннымиаксессуарами	TENSION ALTERNA xx.xx V NORMAL	Выходное напряжение генератора переменноготока составляет нормальный. Никаких проблемне обнаружено.
Низкое пусковое напряжение прииспытание проводится привключенных принадлежностях	TENSION ALTERNA xx.xx V BAS	Генератор переменного тока не обеспечиваетдостаточную мощность для зарядкиэлектрической системы и аккумулятора.Проверьте ремни и убедитесь, что генераторработает при работающем двигателе. Если ремнипроскальзывают или порваны, замените ремнии повторите проверку. Проверьте соединениемежду генератором и аккумулятором. Еслисоединение плохое, очистите или заменитекабель и повторите проверку. Если ремни исоединение в порядке, замените генератор.

1. Тест предлагает распечатку результатов проверки системы зарядки генератора переменного тока. Нажмите «ENTER», чтобы начать распечатку.

• Распечатка системного теста батареи 24 В

24 В ПЕЧАТЬ

ПРОВЕРКА ИМПРИМЕРА24 BSYST TEST ? OUI

Распечатка не работает для Испытания системы батарей 24 В. Выполните следующие действия ниже, чтобы распечатать результаты:1. Выполните проверку системы на батарее 24 В.1. По окончании проверки подключите тестер к одной батарее 12 В (результаты проверки системы 24 В остаются в памяти устройства).2. На дисплее устройства отображается «PRINT 24 V SYSTEM TEST?».3. Выберите «YES» для начала печати или «NO» для возврата в главное меню.

ЗАМЕНА БУМАГИ

A. Откройте прозрачную крышку прозрачный.

В. Поместите новый рулон бумаги в отсек. Ссылка на рулон бумаги: 056237 или 056633

С. Поместите небольшой отрезок бумаги из бумагу из отсека и нажмите на прозрачную крышку, чтобы она закрылась.

ЗАПИСЬ ДАННЫХ НА ПК

1. Вставьте компакт-диск в дисковод.
2. Следуя инструкциям по установке, установите значок «Decode_BT2010WWVxx».
3. Введите код теста в таблицу вручную или с помощью отсканированного штрихкода.
4. Результат теста появится в таблице.
5. Данные могут быть сохранены на ПК.

ОБСЛУЖИВАНИЕ

Дело Средства
Экран не включается	Убедитесь, что устройство правильно подключено к батарееНапряжение батареи недостаточно высокое для выполнения теста (<1,0 В).Полностью зарядите аккумулятор и повторите попытку.
Ошибка печати	Замятие бумаги: бумага вставлена неправильно.Бумага закончилась: вставьте бумагу.
Недостаточный заряд внутренней батареи	Замените батарейки AA LR06 в тестере.

ГАРАНТИЯ

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила).

Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.
• Нормальный износ деталей (Например : кабели, зажимы и т.д.).
• Случаи неправильного использования (ошибка питания, падение, разборка).
• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).

При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:

- документ, подтверждающий покупку (с датой): кассовый чек, инвойс....

- описание поломки.
