Producttype	Batterijlader
Merk	GYS
Model	CA 360
Compatibele spanningen	12V en 24V
Batterijcapaciteit	40 tot 350 Ah
Accutype	Lood (vloeibaar elektrolyt)
Laadmodi	Automatisch en handmatig
Standaard laadsnelheid	8A (12V) / 7A (24V)
Boost 1 laadsnelheid	17A (12V) / 15A (24V)
Boost 2 laadsnelheid	25A (12V) / 22A (24V)
Netvoeding	230V / 50-60 Hz
Primaire zekering	5x20mm T5A
Secundaire zekering	BF1 M5 32V 50A
Thermische beveiliging	Ja, met thermostaat
Bescherming tegen poolomkering	Ja, door zekering
Laadindicator	Analoge ampèremeter
Laadeindelampje	Ja (OK-lampje)
Gebruik	Alleen binnenshuis
Regelmatig onderhoud	Reinigen met een droge doek; stof afblazen met perslucht
Conformiteit	CE, EAC, Brits, Marokkaans
Garantie	2 jaar
Normen	IEC 61000-3-12, IEC 61000-3-11

Veelgestelde vragen - CA 360 GYS

Hoe sluit ik de CA 360 lader aan?

Zorg er allereerst voor dat de lader in de uit-stand staat. Sluit de rode klem aan op de positieve pool van de accu, en de zwarte klem op het chassis van het voertuig, ver van de accu en brandstofleidingen. Selecteer de spanning en laadsnelheid, sluit de lader aan op het stopcontact, en zet de schakelaar op aan.

Wat te doen als de ampèremeter niet uitslaat?

Controleer de netvoeding en de zekeringen. Zorg ervoor dat de klemmen niet kortgesloten zijn of omgekeerd zijn aangesloten. Meet accuspanning met een voltmeter; als deze direct oploopt tot meer dan 2,5V per cel, is de accu mogelijk gesulfateerd. Controleer ook de stand van de 12/24V-schakelaar. Als de lader in thermische uitschakeling staat, wacht dan 15 minuten.

Hoe laad ik een gesulfateerde accu?

Zet de schakelaar op de handmatige stand (CA 360) en selecteer de hoogste laadsnelheid. Houd de lader elk uur in de gaten. Als de wijzer na 5 uur nog steeds niet uitslaat, is de accu definitief onbruikbaar.

Welke laadmodi zijn beschikbaar?

De CA 360 heeft twee modi: automatisch (met automatische uitschakeling) en handmatig (met toezicht en handmatige uitschakeling). In de automatische modus schakelt de lader uit wanneer de accu vol is. In de handmatige modus wordt geladen zonder spanningsbegrenzing om zeer ontladen accu's te herstellen.

Welke accutypen kunnen worden opgeladen?

Deze lader is ontworpen voor loodaccu's met vloeibaar elektrolyt van 12V en 24V, met een capaciteit van 40 tot 350 Ah. Gebruik hem niet voor niet-oplaadbare batterijen.

Hoe onderhoud ik de CA 360 lader?

Haal altijd de stekker uit het stopcontact voordat u onderhoud uitvoert. Reinig de oppervlakken met een droge doek. Verwijder regelmatig het deksel en blaas stof weg met perslucht. Laat de elektrische aansluitingen controleren door gekwalificeerd personeel. Gebruik nooit oplosmiddelen.

Wat te doen als de zekering doorbrandt?

Koppel de klemmen los, zet de schakelaar op uit, en vervang de zekering door een van dezelfde waarde (primair T5A, secundair 50A). Als het probleem aanhoudt, controleer dan de polariteit en voer geen startpoging uit terwijl de lader is aangesloten.

Kan de lader buitenshuis worden gebruikt?

Nee, de CA 360 is bedoeld voor gebruik binnenshuis. Het mag niet worden blootgesteld aan regen of slecht weer. Plaats hem op een droge, goed geventileerde plaats.

Wat is de garantie op de CA 360?

De garantie is 2 jaar vanaf de aankoopdatum en dekt fabricagefouten (onderdelen en arbeid). Het dekt geen schade door transport, normale slijtage, verkeerd gebruik of omgevingsfactoren.

Hoe weet ik of het laden is voltooid in de automatische modus?

Het OK-lampje gaat branden wanneer de accu volledig is opgeladen. In de handmatige modus houdt u de ampèremeter in de gaten: de wijzer geeft het einde van het laden aan wanneer hij naar nul terugzakt. Let op: in de handmatige modus stopt het laden niet automatisch.

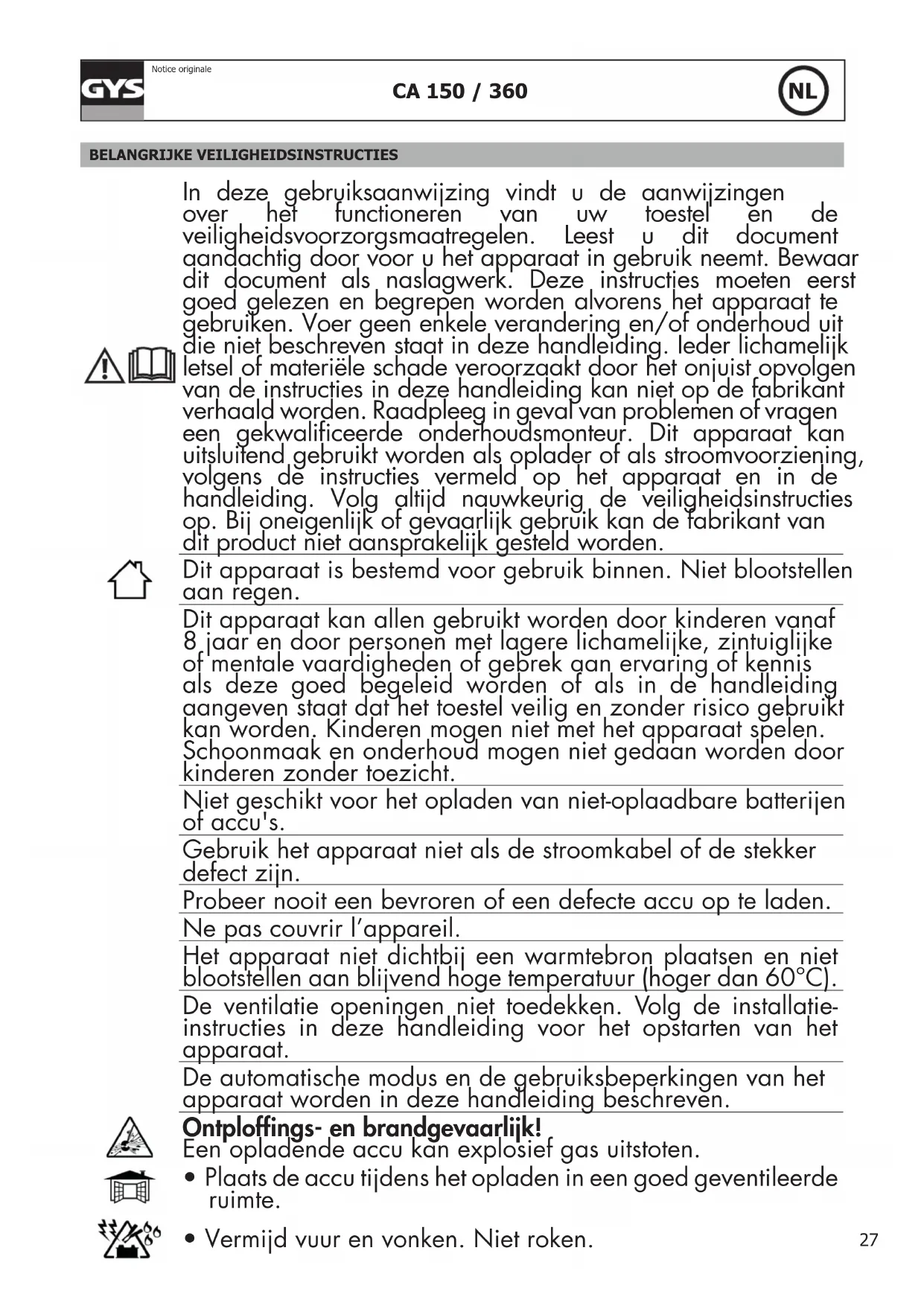

GEBRUIKSAANWIJZING CA 360 GYS

In deze gebruiksaanwijzing vindt u de aanwijzingen over het functioneren van uw toestel en de veiligheidsvoorzorgsmaatregelen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Deze instructies moeten eerst goed gelezen en begrepen worden alvorens het apparaat te gebruiken. Voer geen enkele verandering en/of onderhoud uit die niet beschreven staat in deze handleiding. leder lichamelijk letsel of materiële schade veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Dit apparaat kan uitsluitend gebruikt worden als oplader of als stroomvoorziening, volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Dit apparaat kan allen gebruikt worden door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of gebrek aan ervaring of kennis als deze goed begeleid worden of als in de handleiding aangeven staat dat het toestel veilig en zonder risico gebruikt kan worden. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud mogen niet gedaan worden door kinderen zonder toezicht.

Niet geschikt voor het opladen van niet-oplaadbare batterijen of accu's.

Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn.

Probeer nooit een bevroren of een defecte accu op te laden. Ne pas couvrir l'appareil.

Het apparaat niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperatuur (hoger dan 60°C).

De ventilatie openingen niet toedekken. Volg de installatie-instructies in deze handleiding voor het opstarten van het apparaat.

De automatische modus en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven.

Ontploffings- en brandgevaarlijk!

Een opladende accu kan explosiet gas uitstoten.

- Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

- Vermijd vuur en vonken. Niet roken.

- Scherm de elektrische delen van de accu af om kortsluiting te voorkomen.

Laat nooit een accu langere tijd opladen zonder toezicht.

Let op : zuur-projectie gevaar.

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.
• In geval van oog- of huidcontact, meteen met veel water afspoelen en onmiddellijk een arts raadplegen.

Aansluiten / Afsluiten :

• Sluit de stroomvoorziening af, alvorens de accu aan te sluiten of los te koppelen.
• De aansluitklem van de accu die niet is aangesloten op een chassis moet als eerst aangekoppeld worden. De andere verbinding moet plaats vinden op de chassis, ver van de accu en van de brandstofkanalisering. De accu oplader moet vervolgens op het net aangesloten worden.
• Koppel na het laden eerst de acculader van de netspanning los. Koppel daarna de connectie van de chassis los, en pas daarna de connectie met de accu.

Aansluiten :

• Dit apparaat moet aangesloten aan de netspanning met een geaard stopcontact.
• Dit apparaat is, ter bescherming, uitgerust met een zekering.

Deze apparatuur is conform aan CEI 61000-3-12

Deze apparatuur is conform aan CEI 61000-3-11 norm.

Onderhoud :

• Als de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, zijn reparatie dienst of een gekwalificeerde technicus, om gevaar te vermijden.
• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur te gedaan te worden.
• Waarschuwing ! Altijd de stekker uit het stopcontact halen alvorens eventuele onderhoudswerkzaamheden te verrichten.
• Als de zekering beschadigd is, dient deze vervangen te worden door de fabrikant, zijn reparatie dienst of een gekwalificeerde technicus, om gevaar te vermijden.
• Haal regelmatig de kap van het apparaat en blaas het stof weg met een elektrisch stofblazertje. Laat tegelijkertijd de elektrische aansluitingen controleren door een gekwalificeerd technicus (met behulp van geïsoleerd gereedschap).

• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.
• De oppervlaktes van het apparaat reinigen met een droge doek.

Regelgeving :

• Het apparaat is in overeenstemming met met de Europese richtlijnen
• De conformiteitsverklaring is te vinden op onze internetsite.
  • EAC (Euraziatische Economische Gemeenschap) merk
• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag).

Afvalverwerking :

- Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen.

ALGEMENE OMSCHRIJVING

De CA 150 en CA 360 laders zijn ontworpen om de vloeibare elektrolyt lood accu's op te laden met een nominale spanning van 12 en 24 de capaciteit van 35 tot 150Ah (CA150) of 40 tot 350Ah (CA 360).

WERKING

De CA 150 en CA 360 zijn de traditionele laders.

De CA 150 is een automatische lader die geen toezicht vereist.

De CA 360 heeft een automatische laden en een handmatige laden positie. De laatste wordt met toezicht en handmatige stop door de operator gedaan. Hij laadt zonder spanning beperking de accu's die te leeg of te lang leeg staan of zorgt voor een snelle lading (hoge laadstroom voor een korte tijd).

	CA 150
	12 V 24	V
Standaard laden 8 A 7 A
Boost 10 A 9 A
	-	-

	CA 360
	12 V 24	V
Standaard laden 8 A 7 A
Boost 1 17 A 14 A
Boost 2 25 A 22 A

De CA 160 heeft twee laad snelheden: standaard laden en boost.

De CA 360 heeft drie laad snelheden: standard laden, boost en snelle boost.

LADEN : HANDLEIDING

1. Controleer of de acculader en de accu van elkaar losgekoppeld zijn, aan/uit knop van de acculader in de «uit» stand.
2. Koppel de rode klem van de acculader aan aan de positieve aansluiting van de accu
3. Koppel de zwarte klem van de acculader aan aan de negatieve aansluiting van de accu
4. Kies de uitgaande spanning (enkel voor de CA360) en het laadtempo (CA150 en CA360) op de acculader
5. Sluit de acculader aan
6. Zet de aan/uitknop van de oplader op de «aan» positie

OPMERKINGEN

◇ Het opladen van een accu

Koppel alle elektronische systeem tijdens het opladen van de accu los (de accu niet opladen wanneer aangesloten aan het voertuig).

◇ Opstarten

Start de motor nooit aan als de lader aangesloten is. Zo kunt u de zekering te verbranden.

◇ Afwijkingen

Te snel laden kan een storing veroorzaken:

• de zekering verbrandt en stopt het laden.
• OK LED-verlichting gaat aan zonder dat de accu opgeladen is en hij klikt en gaat regelmatig uit.

In dit geval moet u het apparaat aanzet na het kiezen van een lagere laad snelheid.

◇ Thermische beveiliging

De transformator van uw apparaat is uitgerust met een thermostaat. Als hij de warmte niet kwijt kan, stopt hij met werken. Zet het apparaat op een goed geventileerde locatie, wacht tot het afkoelt is en herhaal het laad proces (wacht ongeveer 1/4 uur).

Zekeringen

In de volgende gevallen gaat de zekering met het beveiligen van uw toestel door:

polariteitomwisseling of de kostsluiting - aan de accu pollen.

- opstarten van het voertuig met de aangesloten accu.

- de laadstroom te lang of te sterk in de boost positie of hoger dan de nominale stroom in de standaard laad positie.

Als de zekering kapot is, koppel de klemmen van de accu los, zet de schakelaar in de uit-stand, vervang de zekering, zet op de minimale laad snelheid en beginnen opnieuw met het hierboven beschreven proces.

	CA 150 CA 360
Primary fuse	(No Gys reference for sells)Cylindrical 5×20mm - T3.15ALittelfuse reference : 02153.15MXP	(No Gys reference for sells)Cylindrical 5× 20mm - T5ALittelfuse reference : 0215005.MXP
Secondary fuse	Gys reference : 054516Type : ATOF blade - 25ALittelfuse reference : 287025.PXPV	Gys reference : 054622Type: BF1 – M5 - 32V 50ALittelfuse reference : 153.5631.5502

◇ Gesulfateerde accu

Het is soms mogelijk deze accu's, die te lang niet onderhouden zijn, weer op te laden. Men kan dit type accu herkennen wanneer tijdens het laden de naald van de ampèremeter niet beweegt (blijft op 0 staan), of als in de automatische module de lader snel uitschakelt. Schakel in dat geval over naar de handmatige «Manuel» module (CA 360), en zet de schakelaar op de hoogste stand. Controleer de lader ieder uur. Als na 5 uur de naald nog steeds niet beweegt is de accu definitief buiten gebruik.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

Afwijkingen Oorzaken Oplossingen
De AAN/UIT knop brandt niet wan- neer deze op de AAN positie staat.	Geen netspanning. Controleer of de voedingskabel goed aangesloten is op een 230V 50/60Hz aansluiting. Controleer het elektrische netwerk.
De ampère-meter van het apparaat slaat niet uit.	Probleem met de netspanning Controleer uw netspanning
	Kortsluiting van de klemmen of omgekeerde polariteit	Controleer of de zekeringen niet gesmolten zijn en of de stroomonder- breker is ingedrukt.
	De accu die u wilt opladen is defect. Controleer de spanning op de polen met behulp van een voltmeter. Als deze spanning direct boven de 2,5V per cel stijgt kan de accu gesulfateerd of beschadigd zijn.
	Spanningsfout (12 - 24V) Controleer of	de schakelaar op de goede positie staat (12 of 24V)
	Als gevolg van intensief gebruik is uw apparaat overgeschakeld op ther-mische beveiliging.	Wacht een kwartier tot het toestel is afgekoeld.
De lader is correct aangesloten maar laadt de accu niet op	Zekering is doorgebrand Vervang de zekering
	De klemmen maken geen goed contact	Reinig de accupolen en de accuklem-men. Controleer de staat van de kabels en de klemmen.
	Verkeerde laad-positie Controleer de sa	menhang tussen de laad-positie en de spanning van de accu
	Als gevolg van intensief gebruik is uw apparaat overgeschakeld op ther-mische beveiliging.	Wacht een kwartier tot het toestel is afgekoeld.
De naald van de ampèremeter stijgt boven de maximale graduatie, terwijl de schakelaar op minimum staat.	De accu is diep ontladen Blijven laden met de minimale instelling.
	Spanningsfout (12 -24 V) Controleer of	de schakelaar op de goede positie staat (12 of 24V)
	Cellen van de accu zijn in kortsluiting Accu beschadigd. Vervang de accu
De zekering brandt voortdurend door	Polariteitsomwisseling	Sluit de + klem aan de + pool van de accu en de - klem op de - pool van de accu
	Opstarten van het voertuig Start niet op wanneer de acculader aangesloten is.
	Verkeerde laad-positie Controleer de sa	menhang tussen de laad-positie en de spanning van de accu
	Te hoog stroomverbruik op de accu Neem geen stroom af van de accu tijdens het laden
	Het apparaat laadt een 12V accu terwijl het apparaat ingesteld staat op 24V	Zet de schakelaar op 12V positie.
Na een dag laden gaat het lampje «laden voltooid» niet branden.	De lader staat op handmatige modus Stel de automatische modus in
	De accu is beschadigd Vervang de accu.
	Het apparaat laadt een 24V accu terwijl het ingesteld staat op 12V.	Zet de schakelaar op de 24V positie.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:

- Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).

- Een beschrijving van de storing.

- Een gedateerd aankoopbewijs (betaalbewijs, factuur ...). - Een beschrijving van de storing.
