CA 360 - Caricabatterie GYS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marca	GYS
Modello	CA 360
Tensioni compatibili	12V e 24V
Capacità batteria	40 a 350 Ah
Tipo di batteria	Piombo (elettrolita liquido)
Modalità di carica	Automatico e manuale
Corrente di carica standard	8A (12V) / 7A (24V)
Corrente Boost 1	17A (12V) / 15A (24V)
Corrente Boost 2	25A (12V) / 22A (24V)
Alimentazione di rete	230V / 50-60 Hz
Fusibile primario	5x20mm T5A
Fusibile secondario	BF1 M5 32V 50A
Protezione termica	Sì, con termostato
Protezione inversione di polarità	Sì, mediante fusibile
Indicatore di carica	Amperometro analogico
Spia di fine carica	Sì (spia OK)
Utilizzo	Solo per interni
Manutenzione ordinaria	Pulire con un panno asciutto; spolverare con aria compressa
Conformità	CE, EAC, britannica, marocchina
Garanzia	2 anni
Norme	CEI 61000-3-12, CEI 61000-3-11

Domande frequenti - CA 360 GYS

Come collegare il caricabatterie CA 360?

Prima di tutto, assicurati che il caricabatterie sia in posizione spento. Collegare la pinza rossa al polo positivo della batteria, poi la pinza nera sul telaio del veicolo, lontano dalla batteria e dai condotti del carburante. Selezionare la tensione e la corrente di carica, collegare il caricabatterie alla rete, quindi portare l'interruttore in posizione acceso.

Cosa fare se l'amperometro non devia?

Controllare l'alimentazione di rete e i fusibili. Assicurarsi che le pinze non siano in cortocircuito o in inversione di polarità. Controllare la tensione della batteria con un voltmetro; se sale istantaneamente a oltre 2,5V per elemento, la batteria potrebbe essere solfatata. Controllare anche la posizione del commutatore 12/24V. Se il caricabatterie è in protezione termica, attendere 15 minuti.

Come caricare una batteria solfatata?

Portare il commutatore in modalità manuale (CA 360) e selezionare la corrente più alta. Monitorare il caricabatterie ora per ora. Se dopo 5 ore l'ago non devia ancora, la batteria è definitivamente fuori uso.

Quali sono le modalità di carica disponibili?

Il CA 360 dispone di due modalità: automatica (con arresto automatico) e manuale (con monitoraggio e arresto manuale). In modalità automatica, il caricabatterie si spegne quando la batteria è carica. In modalità manuale, la carica avviene senza limitazione di tensione per recuperare batterie molto scariche.

Quali tipi di batterie si possono caricare?

Questo caricabatterie è progettato per batterie al piombo a elettrolita liquido da 12V e 24V, con capacità da 40 a 350 Ah. Non utilizzarlo per batterie non ricaricabili.

Come effettuare la manutenzione del caricabatterie CA 360?

Scollegare sempre l'apparecchio prima della manutenzione. Pulire le superfici con un panno asciutto. Regolarmente, rimuovere il coperchio e spolverare con aria compressa. Far verificare i collegamenti elettrici da personale qualificato. Non utilizzare mai solventi.

Cosa fare se il fusibile salta?

Scollegare le pinze, portare l'interruttore in posizione spento, quindi sostituire il fusibile con uno dello stesso calibro (primario T5A, secondario 50A). Se il problema persiste, controllare la polarità e non effettuare l'avviamento del veicolo con il caricabatterie collegato.

Il caricabatterie può essere utilizzato all'aperto?

No, il CA 360 è destinato all'uso al chiuso. Non deve essere esposto alla pioggia né agli agenti atmosferici. Posizionarlo in un luogo asciutto e ben ventilato.

Qual è la garanzia del CA 360?

La garanzia è di 2 anni dalla data di acquisto, coprendo i difetti di fabbricazione (parti e manodopera). Non copre i danni dovuti al trasporto, all'usura normale, a un uso improprio o all'ambiente.

Come sapere se la carica è terminata in modalità automatica?

La spia OK si accende quando la batteria è completamente carica. In manuale, monitorare l'amperometro: l'ago indica la fine della carica quando scende verso zero. Attenzione: in manuale, la carica non si arresta automaticamente.

MANUALE UTENTE CA 360 GYS

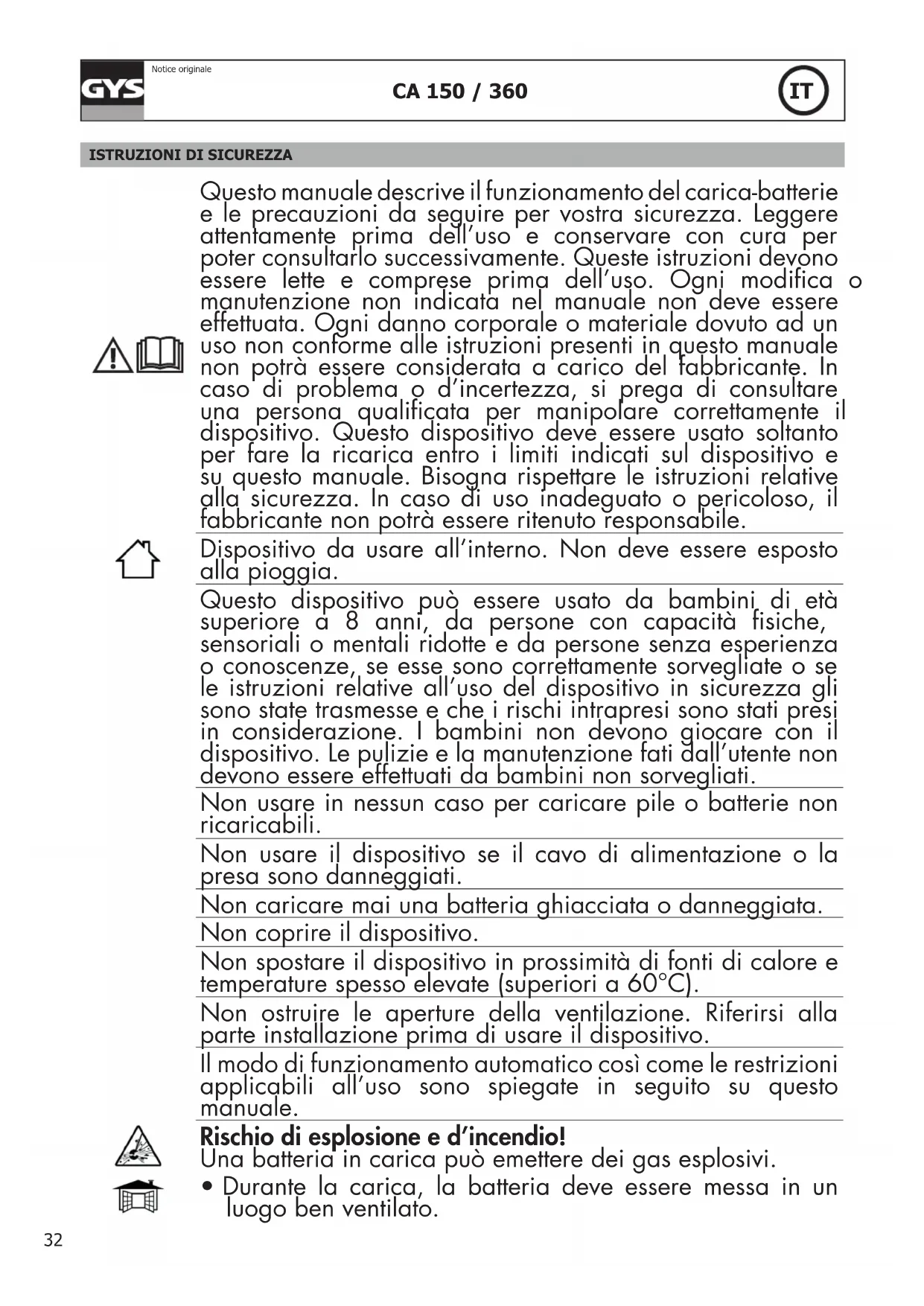

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza. Leggere attentamente prima dell'uso e conservare con cura per poter consultarlo successivamente. Queste istruzioni devono essere lette e comprese prima dell'uso. Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata. Ogni danno corporale o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non potrà essere considerata a carico del fabbricante. In caso di problema o d'incertezza, si prega di consultare una persona qualificata per manipolare correttamente il dispositivo. Questo dispositivo deve essere usato soltanto per fare la ricarica entro i limiti indicati sul dispositivo e su questo manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Dispositivo da usare all'interno. Non deve essere esposto alla pioggia.

Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, se esse sono correttamente sorvegliate o se le istruzioni relative all'uso del dispositivo in sicurezza gli sono state trasmesse e che i rischi intrapresi sono stati presi in considerazione. I bambini non devono giocare con il dispositivo. Le pulizie e la manutenzione fati dall'utente non devono essere effettuati da bambini non sorvegliati.

Non usare in nessun caso per caricare pile o batterie non ricaricabili.

Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati.

Non caricare mai una batteria ghiacciata o danneggiata.

Non coprire il dispositivo.

Non spostare il dispositivo in prossimità di fonti di calore e temperature spesso elevate (superiori a 60°C).

Non ostruire le aperture della ventilazione. Riferirsi alla parte installazione prima di usare il dispositivo.

Il modo di funzionamento automatico così come le restrizioni applicabili all'uso sono spiegate in seguito su questo manuale.

Rischio di esplosione e d'incendio!

Una batteria in carica può emettere dei gas esplosivi.

- Durante la carica, la batteria deve essere messa in un luogo ben ventilato.

• Evitare fiamme e scintille. Non fumare.
• Proteggere le superficie della batteria da corto-circuiti.

Non lasciare una batteria con carica in corso senza sorveglianza per un lungo periodo di tempo.

Rischio di proiezioni acide!

• Portare occhiali e guanti di protezione.
• In caso di contatto con gli occhi o con la pelle, sciacquare abbondantemente e consultare un medico immediatamente.

Connessione / Sconnessione:

• Scollegare l'alimentazione prima di collegare o scollegare le connessioni della batteria.
• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'altra connessione deve essere effettuata sul telaio, lontano dalla batteria e dal serbatoio del carburante. Il caricatore del carica batterie deve essere collegato alla rete elettrica.
• Dopo l'operazione di carica, scollegare il caricatore della batteria dalla presa poi togliere la connessione dal telaio e in seguito la connessione della batteria, nell'ordine indicato.

Collegamento :

• Questo dispositivo deve essere collegato ad una presa di corrente con messa a terra.
• Questo dispositivo è dotato con una protezione con fusibile

Questo materiale è in conformità con la CEI 61000-3-12

Questo materiale è conforme alla CEI 61000-3-11.

Manutenzione :

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di qualifiche simili per evitare pericoli.
• La manutenzione deve essere effettuata da una persona qualificata
• Attenzione! Scollegare sempre la schede dalla presa elettrica prima di effettuare ogni manipolazione sul dispositivo.
• Se il fusibile interno è fuso, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di qualifiche simili, per evitare pericoli.

• Regolarmente, togliere il coperchio e spolverare all'aiuto del soffiatore. Cogliere l'occasione per far verificare le connessioni elettriche con un utensile isolato da persone qualificate.
• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.
• Pulire le superfici del dispositivo con uno straccio secco.

Regolamentazione :

• Dispositivo in conformità con le direttive europee
• La dichiarazione di conformità è disponibile sul nostro sito internet.
• Marca di conformità EAC (Comunità Economica Eurasiatica)
• Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).
• Materiale conforme alle normative marocchine.
• La dichiarazione C _o (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto)

Scarto :

- Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

DESCRIZIONE GENERALE

Il CA 150 e CA 360 caricabatterie sono disegnati per caricare batterie al piombo-acido 12V e 24V con liquido elettrolita da 35 a 150Ah (CA 150) o da 40 a 350Ah (CA 360).

FONTENZIONEZIONE

Il CA 150 e CA 360 sono caricabatterie tradizionali.

Il CA 150 è caricabatterie automatico che può essere lasciato connesso senza supervoisione.

Il CA 360 è sia automatico che manuale.

Caricare la batteria in modalità manuale richiede che debba essere monitorata e la ricarica deve essere fermata manualmente. E' in grado di caricare senza alcuna limitazione nel voltaggio per recuperare una batteria scarica o per fare una carica veloce (alta tensione per un piccolo periodo).

	CA 150
	12 V 24	V
Carica standard 8 A 7 A
Boost 10 A 9 A
	-	-

	CA 360
	12 V 24	V
Carica standard 8 A 7 A
Boost 1	17 A 14	A
Boost 2	25 A 22	A

Il CA 150 ha due modalità di ricarica : carica standard e boost.

Il CA 360 ha tre modalità di ricarica : ricarica standard, boost lento e boost veloce.

CARICO: ISTRUZIONI PER L'USO

1. Vegliare a scollegare il caricabatterie e la batteria; tasto on/off del caricabatterie in posizione «off».
2. Collegare il morsetto rosso del caricabatterie al terminale positivo della batteria
3. Collegare il morsetto nero del caricabatterie al terminale negativo della batteria
4. Scegliere la tensione d'uscita (solo CA360) e la velocità di carica (CA150 e CA360) sul caricabatterie
5. Collegare il caricabatterie
6. Mettere il tasto on/off del caricabatterie in posizione «on»

CONSIGLI

◇ Caricare la batteria

Durante la ricarica disconnettere dalla batteria tutti i sistemi elettronici (non ricaricare la batteria quando questa è connessa alla macchina).

◇ Accensione

Non accendere il veicolo con il caricabatterie connesso alla batteria. Questo danneggierà il fusibile.

◇ Problemi

Una ricarica veloce può causare problemi:

- Il fusibile stoppa la carica.

- L'indicatore luminoso OK è acceso ma senza che la batteria sia carica, si accende e si spegne regolarmente.

In questo caso riaccendere il caricabatteria dopo aver selezionato la più lenta modalità di ricarica disponibile

◇ Protezione termica

Il caricabatterie è munito di termostato. Se diventa troppo caldo, il caricabatteria smetterà di funzionare. Posizionare l'unità in una stanza ventilata, aspettare che si raffreddi prima di riaccendere il caricabatteria (aspettare 10-20 minuti)

◇ Fusibile

Il fusibile proteggerà l'unità nei seguenti casi:

Inversione di polarità o morsetti in corto circuito.

- Accensione del veicolo mentre la batteria è connessa al caricatore.

- Corrente di carica in modalità boost troppo lunga o troppo alta e sopra il valore nominale della modalità di carica standard.

Nel caso di rottura del fusibile, disconnettere i morsetti dalla batteria, spegnere l'unità, cambiare il fusibile, impostare il caricatore al minimo di potenza di carica possibile e riconnettere tutto come indicato in precedenza.

	CA 150 CA 360
Primary fuse	(No Gys reference for sells)Cylindrical 5×20mm - T3.15ALittelfuse reference : 02153.15MXP	(No Gys reference for sells)Cylindrical 5× 20mm - T5ALittelfuse reference: 0215005.MXP
Secondary fuse	Gys reference : 054516Type : ATOF blade - 25ALittelfuse reference : 287025.PXPV	Gys reference : 054622Type: BF1 – M5 - 32V 50ALittelfuse reference : 153.5631.5502

◇ Batteria solfatata

Queste batterie rimaste troppo a lungo senza manutenzione sono a volte ricaricabili. Si riconoscono quando al momento della carica, la lancetta dell'amperometro non si sposta (resta a 0) o se in modalità automatica il caricabatterie si interrompe rapidamente. In questo caso, mettere in posizione manuale (CA 360) poi mettere il commutatore sul livello più forte e controllare il caricabatterie minuto per minuto. Se dopo 5 ore la lancetta non si sposta la batteria è definitivamente fuori uso.

RISOLUZIONE DI PROBLEMI

Anomalie Cause Rimedi
Il tasto ON/OFF non si accende quanto posizionato sulla posizione ON.	Assenza di corrente elettrica. Verificare	re che il cavo di alimentazione sia correttamente collegato ad una presa 230V 50/60Hz. Verificare la rete elettrica.
L'amperometro del dispositivo non si muove.	Problema di alimentazione sulla presa	Verificare la presa
	Morsetti in corto-circuito o inversione di polarità	Verificare che i fusibili non siano fusi e che il disgiuntore sia messo correttamente.
	La batteria che si vuole caricare è difettosa.	Controllare la tensione sui terminali servendosi da un voltmetro. Se questa tensione sale istantaneamente a più di 2,5V per elemento la batteria potrebbe essere solfatata o deteriorata
	Errore di tensione (12 -24 V) Verificare	re che il commutatore sia sulla posizione corretta (12 o 24V)
	In seguito all'uso intensivo, il dispositivo si è messo in protezione termica	Aspettare 15 minuti per che il dispositivo si raffreddi
Il caricabatterie è correttamente collegato ma non carica la batteria	Fusibile bruciato Sostituire il fusibile
	Scarso contatto morsetti Pulire i terminali della batteria e dei morsetti. Verificare lo stato dei cavi e dei morsetti.
	Posizione di carica sbagliata Verificare la coerenza fra la posizione di carica e la tensione della batteria
	In seguito all'uso intensivo, il dispositivo si è messo in protezione termica	Aspettare 15 minuti per che il dispositivo si raffreddi
L'ago dell'amperometro sale oltre la gradazione massima anche se la regolazione del commutatore è al minimo.	La batteria è profondamente scarica	Mantenere la carica conservando la regolazione al minimo.
	Errore di tensione (12 - 24 V) Verificare che il commutatore sia sulla posizione corretta (12 o 24V)
	La batteria ha degli elementi in corto-circuito	Batteria danneggiata. Cambiare la batteria.
Il fusibile brucia ogni volta che viene sostituito	Inversione di polarità Collegare il morsetto al terminale + della batteria e il morsetto – al terminale - della batteria
	Avviamento del veicolo Non effettuare l'avviamento con il caricabatterie collegato.
	Posizione di carica sbagliata Verificare la coerenza fra la posizione di carica e la tensione della batteria
	Consumo eccessivo di corrente sulla batteria	Non togliere la corrente dalla batteria durante la carica
	Il dispositivo carica una batteria 12V sulla posizione 24V	Posizionare il commutatore nella posizione 12V.
Dopo una giornata di carica, la spia di fine carica non si accende.	Il caricabatterie è rimasto in modo manuale	Passare in modo automatico
	La batteria è danneggiata Sostituire la batteria.
	Il dispositivo carica una batteria da 24V in posizione 12V.	Posizionare il commutatore sulla posizione 24V.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
- Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d'acquisto con data (scontrino, fattura...)
