Producttype	Loodaccu oplader
Merk	GYS
Model	Energy 124
Laadspanning	12 V
Laadstroom	3 A
Aanbevolen accucapaciteit	10 Ah tot 45 Ah
Netvoeding	230 V ~ 50/60 Hz
Compatibel accutype	Loodaccu met vloeibaar elektrolyt
Accutester functie	Ja (ingebouwde voltmeter)
Bescherming tegen omgekeerde polariteit	Ja (via zekering)
Overstroombeveiliging	Ja (zekering aan voorzijde)
Thermische beveiliging	Ja (thermostaat, koeltijd ongeveer 15 min)
Zekering	Auto, waarde aangegeven op het apparaat
Elektrische klasse	II
Gebruik	Alleen binnenshuis
Onderhoud	Stof afblazen met perslucht, reinigen met een droge doek
Afvoer	Gescheiden inzameling (niet bij het huishoudelijk afval)
Garantie	2 jaar (onderdelen en arbeid)
Meegeleverde accessoires	Geïsoleerde laadklemmen (rood en zwart)
Maximale gebruikstemperatuur	50 °C
Normen	Conform Europese richtlijnen, EAC, Britse, Marokkaanse

Veelgestelde vragen - Energy 124 GYS

Welke accu's kan ik laden met de GYS Energy 124?

De lader is bedoeld voor loodaccu's met vloeibaar elektrolyt met een nominale spanning van 12 V (6 cellen van 2 V) en een capaciteit tussen 10 Ah en 45 Ah.

Hoe sluit ik de lader aan op de accu?

Koppel de accu eerst los van alle elektronische systemen. Sluit de rode klem aan op de positieve (+) pool van de accu, en vervolgens de zwarte klem op de negatieve pool of op het chassis van het voertuig, weg van het brandstofcircuit. Sluit daarna de lader aan op een 230 V stopcontact.

Wat moet ik doen als de zekering springt?

Haal de lader van het net. Vervang de zekering door een van dezelfde waarde (aangegeven op het apparaat). Als de zekering opnieuw springt, controleer dan de aansluitingen en de staat van de accu.

Kan ik de accu laden zonder deze los te koppelen van het voertuig?

Het wordt sterk afgeraden om de accu te laden terwijl deze op het voertuig is aangesloten, omdat dit de boordelektronica kan beschadigen. Koppel de accu los van het voertuig voor het laden.

Hoe moet ik de aanwijzingen van de voltmeter interpreteren?

De voltmeter geeft de accuspanning aan: 12,3 V vereist opladen, tussen 12,3 en 12,6 V gemiddelde lading, 12,6 V correcte lading. Tijdens het laden betekent een spanning hoger dan 14,8 V dat de accu vol is.

Kan het apparaat continu worden gebruikt?

Laat de lader niet langer dan 24 uur op de accu aangesloten. Na volledig laden moet u de lader loskoppelen om overladen te voorkomen.

Hoe onderhoud ik de lader?

Haal het apparaat los voor onderhoud. Maak de oppervlakken schoon met een droge doek. Stof de binnenkant af met perslucht na het verwijderen van de kap. Gebruik nooit oplosmiddelen.

Wat moet ik doen als de accu gesulfateerd is?

Als de voltmeter meteen naar maximum gaat, is de accu waarschijnlijk gesulfateerd. Laat de lader enkele uren (max 24 uur) aangesloten om te proberen te ontzwavelen.

Is de lader compatibel met een bevroren accu?

Nee, het is ten strengste verboden om een bevroren of beschadigde accu te laden. Wacht tot deze ontdooid is en controleer de staat voor het laden.

Wat zijn de garanties en vervangbare onderdelen?

De garantie is 2 jaar op onderdelen en arbeid. De zekeringen en het netsnoer zijn vervangbaar. Neem voor het netsnoer contact op met de fabrikant of een gekwalificeerde professional.

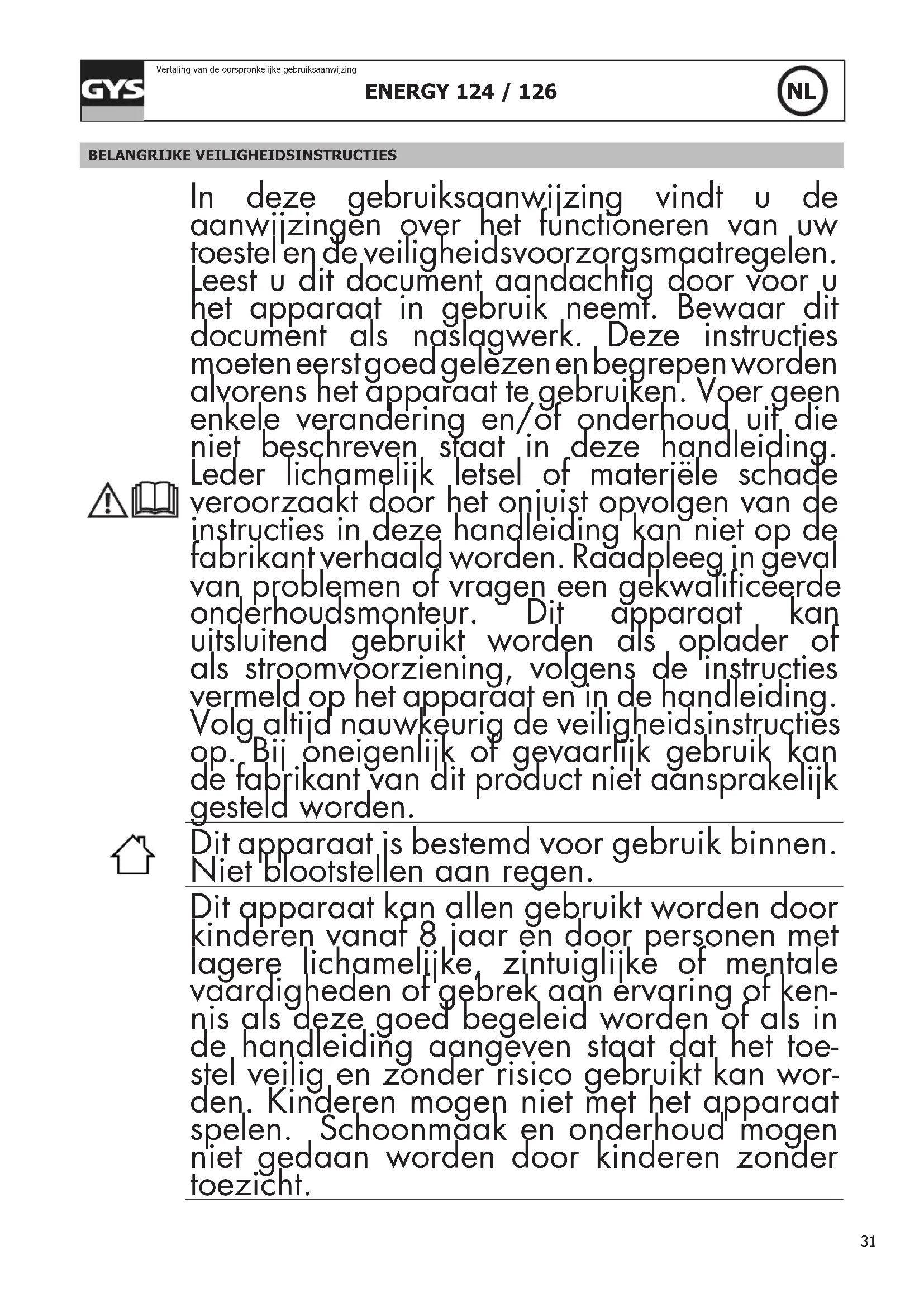

GEBRUIKSAANWIJZING Energy 124 GYS

In deze gezebruiksgaanwijzing vindt u de aanwijizingen over het functioneren van uw toestelen deveiligheidsvoorzorgsmaatregelen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemf. Bewaar dit document als naslagwerk. Deze instructies要去eneerstgoed gelezenen begrepen worden alvorens het apparaat te gebruiken. Voer geen enkele veranderingen en/of onderhoud uit die Niet beschreiben staat in deze handleiding. Leder lichamelijk letsel of materjèle schadeveroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan nicht op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Dit apparaat kanuitsluitend gezebruikt worden als oplader of als stroomvoorziening, volgens de instructies vermeld op het apparaat en in de handleiding. Volg alteid nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product Niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Dit apparaat kan allen gebruikt worden door kinderen vanaf 8aar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of gebrek aan ervaring of kennis als deze goed begeleid worden of als in de handleiding aangeven staat dat het toestel veilig en zonder risico gebruikt kan worden. Kinderen mogen Niet met het apparaat spelen. Schoonmaak en onderhoud mogen nicht gedaan worden door kinderen zonder toezicht.

Niet geschickt voor het opladen van Niet-opplaadbare batterijen of accu's.

Gebruik het apparaat Niet als de stroomkabel of de stekker defect়n.

Probeer nooit een bevroren of een defeche accu op te laden.

Het apparaat nicht bedekken.

Het apparaat Niet dichtbij een warmtebron plaatsen en Nietblootstellen aan blijvend hoge temperatuur (hoger dan 50^ ).

De ventilatie openingsen nicht toedekken. Volg de installmentie-instructies in deze handleiding voor het opstarten van het apparatus.

Ontploffings- en brandgevaarlijk!

Een opladende accu kan explosiet gasuitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.
• Vermijd vuur en vonden. Niet roken.
• Scherm de elektrische delen van de accu af om kortsluiting te voorkomen.

Let op : zuur-projectie gevaar.

• Draag altijd een veriligeidsbril en veriligeidshandschoenen.
  In geval van oog- of huidcontact, meteen met veel water atspoelen en onmiddelijk een arts raadplegen.

Aansluten / Afsluten :

• Sluit de stroomvoorziening af, alvorens de accu aan te sluiten of los te koppelen.

• De aansluitklem van de accu die nicht is aangesloten op een chassis moet als eerst aangekoppeld worden. De andere verbinding moetplaats vinden op de chassis, ver van de accu en van de brandstoffkanalisering. De accu oplader要去ervolgens op het net aangesloten worden.

• Koppel na het laden eerst de acculader van de netspanning los. Koppel daarna de connectie van de chassis los, en pas daarna de connectie met de accu.

Aansluiten :

• Klasse 2 toestel
• Dit apparqat is, ter bescherming, uitgerust met een zekering.

Onderhoud :

• Als de voedingskabel beschadigd is, dient deze verrangen te worden door de fabrikant, zich reparatie dienst of een gekwalificeerde technicus, om gevaar te vermijden.
• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur te gedaan te worden
  Waarschuwing! Altijd de stekker uithet stopcontact halen alvorens eventuele onderhoudswerkzaamheden te verrichten.
• Dit apparqat behoeft geen special onderhoud.
• Als de zekering beschadigd is, djent deze verrangen te worden door de fabrikant, zich reparatie dienst of een gekwalificeerde technicus, om gevaar te vermijden.

Haal regelmatig de kap van het apparaat en blaas het stof weg met een elektrisch stofblazertje. Laat tegelijkertijd de elektrische aansluitingen controeren door een gekwalificeerd technicus (met behulp van geisoleerd gereedschap).
- Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.
- De oppervlaktes van het apparaat reinigen met een droge doeK.

Regelgeving :

C E

• Het apparaat is in overeenstemming met met de Europese richttijnen

• De conformiteitsverklaring is te vinden op unsere internetsite.

EAC

• Materialial conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op once website (zie omslagpagina).

• Dit materiaal voldoet aan de Marokkaanse normen.

• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op unsere internet site (vermeld op de omslag)

#

#

Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijkke afval wegwerpen.

ALGEMENE OMSCHRIJVING

De ENERGY 124 et 126 laders zich ontworpen om de vloeibare elektrolyt loed accu's op te laden met een nominale spanning van 12V (6 elementen van 2V ) en de aangegeven capaciteit in de volgende tabel:

	Laadstroom Minimum Maximum
ENERGY 124 3A	DC 10 Ah 45 Ah
ENERGY 126 4A	DC 15 Ah 60 Ah

WERKING IN DE TEST MODUS

Als het Niet aangesloten is op de netspanning, is deze lader een accu tester. Het maakt het möglichk om op elk gewenst moment het laadstatus van uw accu te weten. Daarvoor heb je een voltmeter die u aangeeft:

• <12.3V : opladen
  tussen 12.3 en 12.6V: gemiddeld laadniveau

• 12.6V: goed geladen

AANSLUITEIN LADEN MODUS

Voorafgaande maatregelen

• Kies een beschutte, voldoende geventileerde of special aangepaste ruimte.
• Verwijder (indien aanwezig) de doppen van de accu en zorg ervoor dat het vloeistof niveau (elevtrolyt) correct is. Anders voeg gedestilleerd water toe. Reinig voorzichtig de occupolen en de accuklemenmen.
• Controller of de capacititeit (in ampère-uren) en spanning (in volt) van de accu compatibel zichn met uw lader.

Aansluiten en loskoppelen

Koppel alle elektronische systeem tijdens het opladen van de accu los (Laad de accu nicht op wanner.Deze aan het voertuig aangesloten is. Dit kan de elektronika van het voertuig beschaden).
- Sluit de klemmen (+ rood en - zwart) op + en - polen van de accu, zodate een goed contact is, en volgt de volgende volgorde:

• Sluit eerst de aansluiting die nicht met het chassis verbonden is.
• Sluit daarna de pool aan het chassis, op een punt die Niet in de buurt van de accu en een brandstofleiding is.

• Sluit de acculader als LAST aan een 230V 50/60Hz voeding.

• Na het opladen, haal eerst de lader uit het stopcontact, verwijder verrolgens de chassis-verbinding en aan het einde de accu-verbinding.

Toezicht op het laden

• U要去en spanningverandering op de voltmeter zien. Wanner derze spanning boven 14.8Volts stijgt, heeft de accu zich volle lading bereikt. Stop met laden.
• Laat het toestel niets langer dan 24 uur aangesloten op een accu.

BEVEILIGENGEN

Dit apparatus is ontworpen met de maximum beveiligingen:

• De laadklemmen zijn geisoleerd.
• Polariteitomwisseling zal geen gevaar veroorzaken. Beveiliging worden door een zekering verzekert die verrangen要去en in geval van een fout. Gebruik de geschikte zekering maat die op de lader aangegeven staat.
  Uw apparaat is beveiligd gegen overstroom die door defecte accu of verkeerd gebruik gecreed kan worden.
• De transformator van uw apparaat is uitergerust met eenthermostaat (afkoelen: ongeveer 1/4 uur).

• Als de accu is gesulfateerd, gaat de aanduiding op de voltmeter rechtstreeks hier het maximum. In dat geval kunt u proberen om de accu te desulfateren, waar voor u de accu gedurende enkele uren (maximaal 24aar) aangesloten maar staan.
  Tijdens het opstarten van de motor,That de lader Niet op de accu aangesloten. Dit kan het smelten van de zekering veroorzaken.
• Gebruik uw lader Niet als stroom voorziening. Het is verboden om de stroom van de accu te gebruiken wanner de lader is aangesloten.

AFWIKINGEN, OORZAKEN, OPLOSSINGEN

Afwijkingen Oorzaken Oplossingen

De voltmeter van het apparaat slaat Niet UIT	Geen netspanning. Controller of de vood	edingskabel goed aangesloten is op een 230V 50/60Hz aansluiting. Controller het elektrische netwerk.
	Kortsluiting van de klemmen of omgekeerde polariteit	Verwijder de klemmen. Controller of de zekeringen nicht gesmolten zich en of de stroomonderbreker is ingedrukt.
	Zekering is doorgebrand Vervang de zekering
De lader is correct aangesloten maar laadt de accu Niet op	Zekering is doorgebrand Vervang de zekering
	De klemmen makeen geen goed contact	Reinig de occipolen en de accuklemmen. Controller de staat van de kabels en de klemmen.
	Als gevolg van intensief gebruik is uw apparaat overgeschakeld op thermische beveiliging.	Wacht een kwartier tot het toestel is afgekoeld.
De zekering brandt voortdurend door	Polariteitsomwisseling Sluit de + klem aan de + pool van de accu en de - klem op de - pool van de accu
	Opstarten van het voertuig Start Niet op wonneer de acculader aangesloten is.
	Te hoog stroomverbruik op de accu Neem geen stroom af van de accu tijdens het laden

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparatus terugestuurd worden maar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).
• Een beschrijving van de storing.
