Produkttyp	Blei-Säure-Batterieladegerät
Marke	GYS
Modell	Energy 124
Ladespannung	12 V
Ladestrom	3 A
Empfohlene Batteriekapazität	10 Ah bis 45 Ah
Netzstromversorgung	230 V ~ 50/60 Hz
Kompatibler Batterietyp	Blei-Säure-Batterie mit flüssigem Elektrolyt
Batterietester-Funktion	Ja (integriertes Voltmeter)
Verpolungsschutz	Ja (durch Sicherung)
Überstromschutz	Ja (vordere Sicherung)
Thermoschutz	Ja (Thermostat, Abkühlzeit ca. 15 min)
Sicherung	Automobil, Nennwert auf dem Gerät angegeben
Elektrische Klasse	II
Verwendung	Nur Innenbereich
Wartung	Staubentfernung mit Druckluft, Reinigung mit trockenem Tuch
Entsorgung	Getrennte Sammlung (nicht in den Hausmüll werfen)
Garantie	2 Jahre (Teile und Arbeitszeit)
Mitgeliefertes Zubehör	Isolierte Ladeklemmen (rot und schwarz)
Maximale Betriebstemperatur	50 °C
Normen	Konform mit europäischen, EAC, britischen, marokkanischen Richtlinien

Häufig gestellte Fragen - Energy 124 GYS

Welche Batterien kann ich mit dem GYS Energy 124 laden?

Das Ladegerät ist für Blei-Säure-Batterien mit flüssigem Elektrolyt mit einer Nennspannung von 12 V (6 Zellen à 2 V) und einer Kapazität zwischen 10 Ah und 45 Ah bestimmt.

Wie schließe ich das Ladegerät an die Batterie an?

Trennen Sie zuerst die Batterie von allen elektronischen Systemen. Schließen Sie die rote Klemme an den positiven (+) Anschluss der Batterie an, dann die schwarze Klemme an den Minuspol oder an das Fahrgestell des Fahrzeugs, entfernt vom Kraftstoffkreislauf. Stecken Sie dann das Ladegerät in eine 230 V-Steckdose.

Was tun, wenn die Sicherung durchbrennt?

Ziehen Sie den Netzstecker des Ladegeräts. Ersetzen Sie die Sicherung durch eine mit gleicher Nennstromstärke (auf dem Gerät angegeben). Wenn die Sicherung erneut durchbrennt, überprüfen Sie die Anschlüsse und den Zustand der Batterie.

Kann ich die Batterie laden, ohne sie vom Fahrzeug zu trennen?

Es wird dringend davon abgeraten, die Batterie zu laden, während sie am Fahrzeug angeschlossen ist, da dies die Fahrzeugelektronik beschädigen kann. Trennen Sie die Batterie vor dem Laden vom Fahrzeug.

Wie interpretiere ich die Anzeigen des Voltmeters?

Das Voltmeter zeigt die Batteriespannung an: 12,3 V erfordert eine Aufladung, zwischen 12,3 und 12,6 V mittlere Ladung, 12,6 V korrekte Ladung. Während des Ladens bedeutet eine Spannung über 14,8 V, dass die Batterie voll ist.

Kann das Gerät kontinuierlich verwendet werden?

Lassen Sie das Ladegerät nicht länger als 24 Stunden an der Batterie angeschlossen. Nach vollständiger Ladung trennen Sie es, um eine Überladung zu vermeiden.

Wie warte ich das Ladegerät?

Trennen Sie das Gerät vor jeder Wartung vom Netz. Reinigen Sie die Oberflächen mit einem trockenen Tuch. Entfernen Sie den Staub im Inneren nach dem Abnehmen der Abdeckung mit Druckluft. Verwenden Sie niemals Lösungsmittel.

Was tun, wenn die Batterie sulfatiert ist?

Wenn das Voltmeter sofort den Maximalwert anzeigt, ist die Batterie wahrscheinlich sulfatiert. Lassen Sie das Ladegerät mehrere Stunden (max. 24 h) angeschlossen, um eine Entsulfatierung zu versuchen.

Ist das Ladegerät mit einer gefrorenen Batterie kompatibel?

Nein, es ist strengstens verboten, eine gefrorene oder beschädigte Batterie zu laden. Warten Sie, bis sie aufgetaut ist, und überprüfen Sie ihren Zustand vor dem Laden.

Welche Garantien und austauschbaren Teile gibt es?

Die Garantie beträgt 2 Jahre auf Teile und Arbeitszeit. Die Sicherungen und das Netzkabel sind austauschbar. Für das Kabel wenden Sie sich an den Hersteller oder einen qualifizierten Fachmann.

BEDIENUNGSANLEITUNG Energy 124 GYS

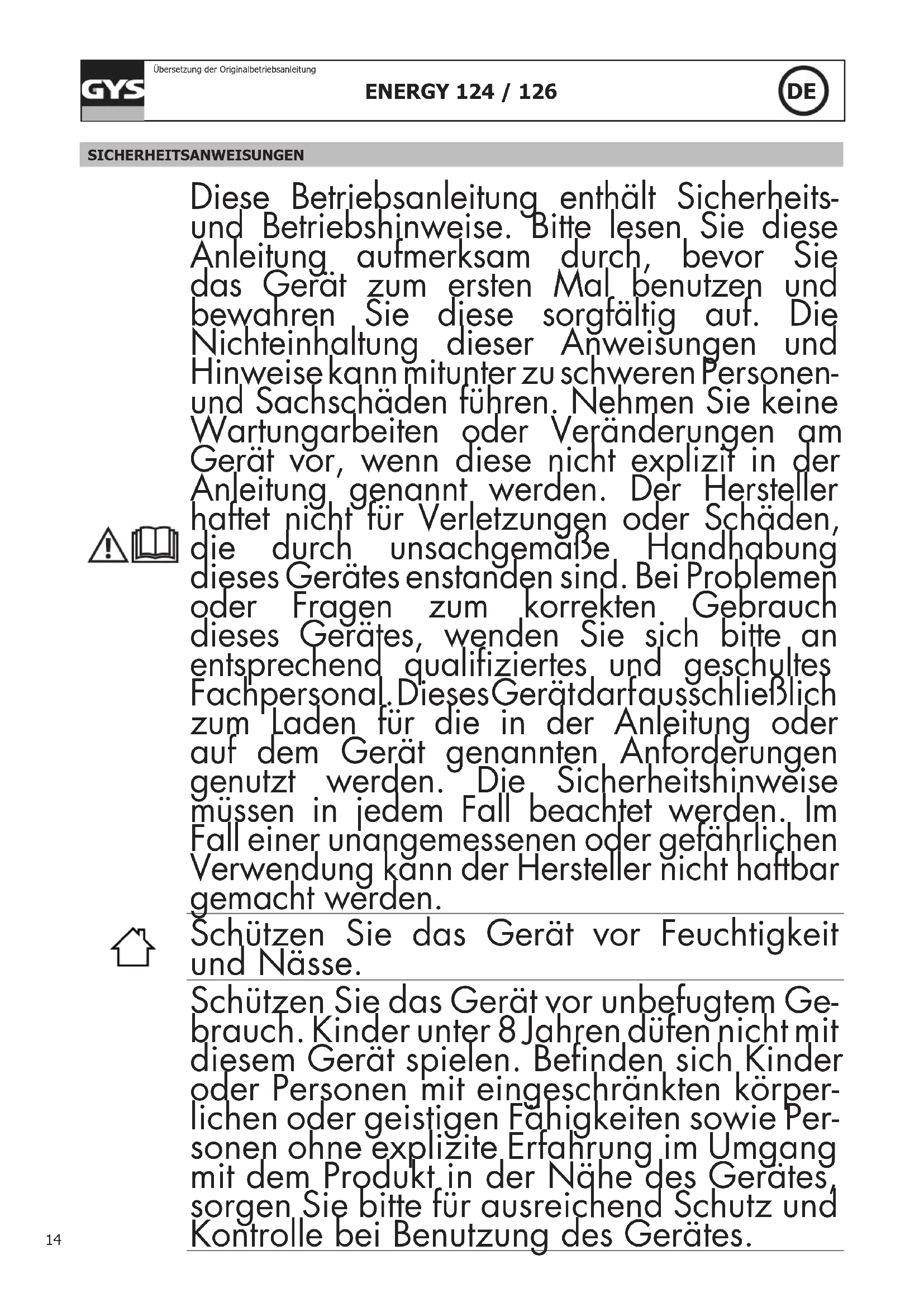

SICHERHEITSANWEISUNGEN

These Betriebsanleitung enthalt Sicherheitsund Betriebshinweise.itte lessen Sie diese Anleitung aufmerksam durch,bevor Sie das Gerat zum ersten Mal benutzen und bewahren Sie diese sorgfaltig auf.Die Nichteinhaltung dieser Anweisungen und Hinweise kann mitunter zu schweren Personenund Sachschaden führen.Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerat vor, wenn diese nicht explizit in der Anleitung genannot werden.Der Hersteller haftet nicht fur Verletzungen oder Schaden, die durch unsachgemeaBe Handhabung these Gerates enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch these Gerates, wenden Sie sichitte an entsprechend qualifiziertes und geschultes Fachpersonal.DiesesGeratdarfausschlieBlich zum Laden fur die in der Anleitung oder auf dem Gerat genannoten Anforderungen genutzt werden.Die Sicherheitshinweise,Müssen in jedem Fall beachtet werden.Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden.

Schützen Sie das Gerät vor Feuchtigkeit und Nasse.

Schützen Sie das Gerät vor unbefugtem Gebrauch. Kinder unter 8 Jahren dufen nicht mit diesen Gerät speilen. Befinden sich Kinder oder Personen mit eingeschränkten körperslichen oder geistigen Fähigkeiten sowie Personen ohne explizite Erfahrung im Umgang mit dem Produkt in der Nähe des Gerätes, sorgen Sieitte für ausreichend Schutz und Kontrolle bei Benutzung des Gerätes.

Laden Sie nie defekte oder nicht aufladbare Batterien.

Benutzten Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist.

Laden Sie niemals eine beschädigte oder gefrorene Batterie.

Decken Sie das Gerät während der Nutzung nicht ab.

Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50^ ).

Blockieren Sie nicht die Belüftungsöffnungen des Gerätes.itte beachten Si den Punkt «Installation» der Betriebsanleitung vor Gebrauch des Gerätes.

Explosions- und Brandgefahr!

Während des Ladevorgangs können explosive Gase entstehen.

• Während des Ladevorgangs muss die Batterie in einem gut belufteten Bereich plaziert werden.
• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!
• Schützen Sie die Pole der Batterie vor Kurzschlüssen.

Es besteht die Gefahr von Säurespritzern!

• Tragen Sie eine Schutzbrille und Handschuhe.
• Bei Kontakt der Batteriesäure mit den Augen oder der Haut gründlich mit Wasser nachspüssen und sofort einen Arzt aufsuchen.

Verbinden/Trennen:

• Trennen Sie das Gerätvom Spannungsnetz bevor Sie Kabel und Zangen anschreiben oder trennen.
• Versichert Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarosserie zu verbinden, versichert Sie sich, dass es einen Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.
• Beachten Sie am Ende des Ladevorgangs folgenden: Trennen Sie erst das Gerat vom Stromnetz und entfernen Sie dann erst die Klemmen von der Batterie.

Anschluss:

• Klasse II-Gerät
• Dieses Gerät ist mit einer Schutzsicherung ausgestellt.

Wartung:

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt, geben Sie das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten Fachbetrieb.
  Die Wartung und Reparatur darf nur von entsprechend geschultem und qualifiziertem Fachpersonal durchgeführt werden.

• Achtung! Alle Kontrollarbeiten oder Wartungen dürfen nur durchgeführt werden, wenn das Gerät ausgeschaltet und die Stromversorgung unterbrochen ist.
  Das Gerät benötigt keine besondere Wartung.
• Ist die interne Sicherung geschmolzen, dann muss diese entweder vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person getauscht werden, um Gefährdungen zu vermeiden.
• Offnen Sie regelmäßig das Gehäuse und entfernen Sie Staub und andere Ablagerungen. Beachten Sie hierbei die geltenden Sicherheitsvorschriften.
• Benutzen Sie niemals Lösungsmittel oder anderen aggressiven Reinigungsvprodukte.
• Reinigen Sie die Oberfläche des Gerätes mithilfe eines trockenen Lappen.

Richtlinien:

C E

Das Gerät entspricht den europäischen Richtlinien und Normen.

Die Konformitätserklärungfinden Sie auf unsere Website.

EAC

EAC-Konformitatszeichen (Eurasische Wirtschaftsgemeinschaft)

Das Gerät entspricht den britischen Richtlinien und Normen.

UK CA

Die Konformitätserklarung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).

Das Gerät entspricht die marokkanischen Standards.
Die Konformitätserklarung C (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite).

Entsorgung:

• Produkt für selektives Einsammeln (Sondermull). Werfen Sie es daher nicht in den Hausmull!

GERÄTEBESCHREIBUNG

Die LadegeräTE ENERGY 124 und 126 sind für die Ladung von Bleibatterien mit flüssigem Elektrolyt und einer Nennspannung von 12V (6 Elemente von 2 V) bestimmt. Die Kapazitäten sind nach der folgenden Tabelle angegeben.

	Current Minimum	Maximum
ENERGY 124 3A	DC 10 Ah 45 Ah
ENERGY 126 4A	DC 15 Ah 60 Ah

ANWENDUNGSBEREICH MIT TESTFUNKTION

Falls these Ladegerät nicht mit der Netzversorgung verbunden ist, kann diese Einheit als Batterie-Testgerät genutzt werden. Das integrierte Voltmeter gibt Auskunft über den Zustand der Batterie:

• <12.3V:entladen
• von 12.3 bis12.6V: mittlere Kapazität

  12.6V:voll aufgeladen

ANSCHLUSS BEI LADEFUNKTION

Vorrangige Vorsichtsmaßnahmen

• Nur im Innenraum und beiGreater Beluftung anwenden.
• Falls vorhanden entfernen Sie die Batteriezellendeckel und prufen sie den Flüssigkeitsstand. Falls nötig mit destilliertem Wasser auffluen. Reinigen sie die Batteriepole.
• Vergewissern Sie sich, dass die Batteriespannung und -Kapazität mit den Eigenschaften des Ladegerätes übereinstimmen.

Anschluss und Trennung

Vor dem Start des Ladeprozesses muss die Batterie vom PKW getrennt werden (Laden Sie ausschließlich aus dem Fahrzeug ausgebaute Batterien auf, es besteht sonst die Gefahr der Beschädigung der Fahrzeugelektronik.)
- Verbinden Sie die Anschlussklemmen (+ rot, - schwarz) mit dem Plus- (+) und dem Minuspol (-) der Batterie, unter Bechtung der folgenden Vorgehensweise:

• Verbinden Sie zuerst die Anschlussklemme, die nicht mit dem PKW-Gehäuse verbunden ist.

• Verbinden Sie dann die andere Anschlussklemme mit dem PKW-Gehäuse,weit entfernt von der Batterie oder einer Brennstoffleitung.
  Zum Schluss verbinden Sie das Ladegerät mit dem 230V-Netz.

• Nach der Ladung trennen Sie erst das Ladegerät vom Netz. Dann trennen Sie die Anschlussklemme vom PKW Gehäuse und anschließend die Batterie Anschlussklemme.

Überwachen des Ladeprozesses

• Beobachten Sie die Veränderung der Spannung, die über den Spannungsmesser angezeigt wird. Wenn diese Spannung hoher als 14.8V wird, ist die Batterie vollständig geladen. Sie müssen dann den Ladeprozess abbrechen.
• Lassen Sie das Batterieladegerät nicht mehr als 24 Stunden an einer Batterie angeschlossen.

SCHUTZFUNKTIONEN

Ihr Produkt wurde mit einer Vielzahl an Schutzfunktionen ausgelegt:

Die Batterie-Anschlussklemmen sind isoliert aufgebaut.
- Eine Verpolung verursacht keine Gefahr. Der Schutz wird durch eine Schmelzsicherung gewährleistet, die man im Fehlerfall ersetzen muss. Die angegebene Stärke der Sicherung muss beim Austausch berücksichtigt werden.
Die Sicherung schützt vor Überstrom auf Grund von schlechten Batterien oder falscher Anwendung des Produktes.
- Überhitzungsschutz: Der Transformer dieses Produkttes besitz einen Thermoschalter (Abkuhlphase: ca. 1/4 Stunde).

SULFATIERTE BATTERIEN - START - STROMVERSORGUNG

• Falls ihre Batterie sulfatiert ist, zeigt das Voltmeter den hochsten Wert an. Um zu versuchen die Batterie aufzufrischen, konnen Sie das Batterieladegerät mehrere Stunden (hochstens 24 Stunden) an der Batterie angeschlossen halten.
• Wenn Sie den Motor starten darauf Batterie nicht mehr am Ladegerät angeschlossen sein. Dies kann die Sicherung auslösen.
  Die Verwendung des Ladegerates als Stromversorgung ist nicht zulässig.

BETRIEBSSTÖRUNG, URSACHEN, ABHILFEN

Fehler Ursache Lösung
Das Voltmeter schlägt nicht aus. Keine	Netzspannung Überprüfen Sie, ob der Kurschluss oder Verpolung der Klemmen.	Gerätestecker korrekt in der 230V 50/60Hz Steck-dose sitzt. Prüfen Sie Ihr Stromnetz. Entfernen Sie die Polzangen. Überprüfen Sie die Sicherung und überprüfen Sie die Netzabsicherung.
	deschädigte Schutzsicherung Ersetzen	Sie die Schutzsicherung.
Das Ladegerät ist korrekt angeschlos-SEN, trotzdem wird die Batterie nicht aufgeladen.	Schutzsicherung geschmolzen Ersetzen Schlechter Kontakt an den Klemmen Reinigen Sie die Hülsen der Batterie und der Klemmen. Prüfen Sie den Zustan der Kabel und der Klemmen. Intensiver Gebrauch des Gerätes führt zu thermischer Überlastung.	Sie die Schutzsicherung. Warten Sie ca. 1/4 Std. bis sich das Gerät abgekühlt hat.
Die Gerätesicherung brennt immer wieder durch.	Verpolung der Polklemen. Schlieben	Sie die + Klemme am + Pol der Batterie und die - Klemme am - Pol der Batterie an.
	Anlassen des Fahrzeugs Fahrzeug nicht mit angeschlossenem Ladegerät starten.
	Die Batterie verbraucht zu viel Strom	Laden Sie die Batterie nicht auf, wenn sie noch im Fahrzeug angeschlossen ist.

HERSTELLERGARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beaufragten erfolgen eine für den Käfer kostenlose Reparatur und ein kostenloser Entsatz von Ersatzteilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert.

Ausschluss:

Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäß Gebruach, Sturz oder harte Stöbe sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind. Keine Garantie wird für Verschleißteile (z. B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebruachsspuren übernommen.

Das betreffende Gerätitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (unterschrift) des zuvor Kostenvora-ranschlags durch den Besteller. Im Fall einer Garantieleistung tragdt der Hersteller ausschließlich die Kosten fur den Rückversand an den Fachhändler.
