BEDIENUNGSANLEITUNG CA 150 GYS

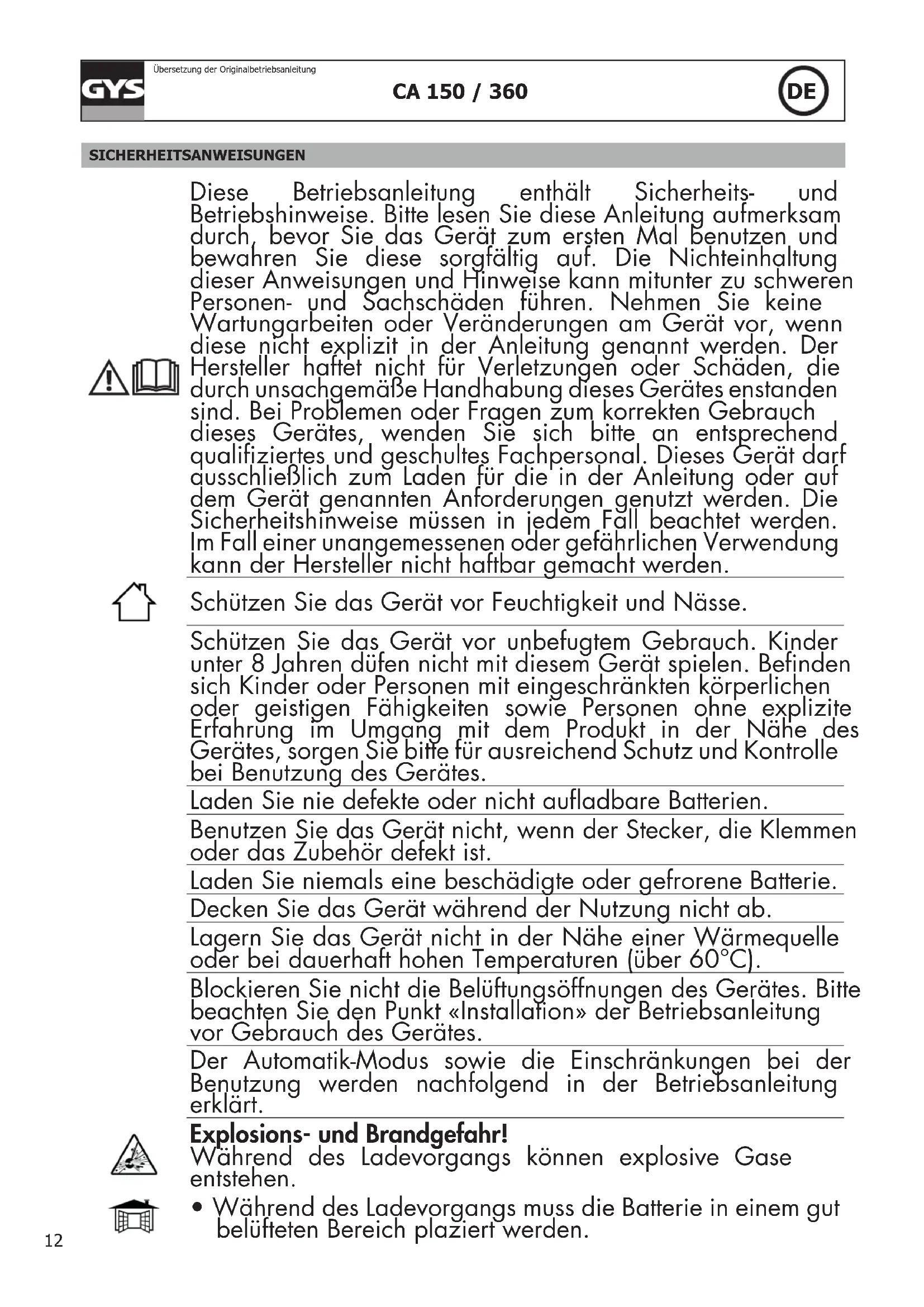

Übersetzung der Originalbetriebsanleitung SICHERHEITSANWEISUNGEN Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf. Die Nichteinhaltung dieser Anweisungen und Hinweise kann mitunter zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, wenn diese nicht explizit in der Anleitung genannt werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich bitte an entsprechend qualiziertes und geschultes Fachpersonal. Dieses Gerät darf ausschließlich zum Laden für die in der Anleitung oder auf dem Gerät genannten Anforderungen genutzt werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden. Schützen Sie das Gerät vor Feuchtigkeit und Nässe. Schützen Sie das Gerät vor unbefugtem Gebrauch. Kinder unter 8 Jahren düfen nicht mit diesem Gerät spielen. Benden sich Kinder oder Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten sowie Personen ohne explizite Erfahrung im Umgang mit dem Produkt in der Nähe des Gerätes, sorgen Sie bitte für ausreichend Schutz und Kontrolle bei Benutzung des Gerätes. Laden Sie nie defekte oder nicht auadbare Batterien. Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist. Laden Sie niemals eine beschädigte oder gefrorene Batterie. Decken Sie das Gerät während der Nutzung nicht ab. Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 60°C). Blockieren Sie nicht die Belüftungsöffnungen des Gerätes. Bitte beachten Sie den Punkt «Installation» der Betriebsanleitung vor Gebrauch des Gerätes. Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklärt. Explosions- und Brandgefahr! Während des Ladevorgangs können explosive Gase entstehen.

• Während des Ladevorgangs muss die Batterie in einem gut belüfteten Bereich plaziert werden.13 CA 150 / 360

Übersetzung der Originalbetriebsanleitung

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!

• Schützen Sie die Pole der Batterie vor Kurzschlüssen. Lassen Sie nicht den Akku während des Ladevorganges ohne Überwachung für eine längere Zeitspanne. Es besteht die Gefahr von Säurespritzern!

• Tragen Sie eine Schutzbrille und Handschuhe.

• Bei Kontakt der Batteriesäure mit den Augen oder der Haut gründlich mit Wasser nachspülen und sofort einen Arzt aufsuchen.

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Zangen anschließen oder trennen.

• Versichern Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarosserie zu verbinden, versichern Sie sich, dass es einen Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.

• Beachten Sie am Ende des Ladevorgangs folgendes: Trennen Sie erst das Gerät vom Stromnetz und entfernen Sie dann erst die Klemmen von der Batterie. Anschluss :

• Beachten Sie die Anschlussreihenfolge.

• Dieses Gerät ist mit einer Schutzsicherung ausgestattet. Das Gerät entspricht der Norm ICE 61000-3-12. Das Gerät entspricht der Norm ICE 61000-3-11. Wartung :

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt, geben Sie das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten Fachbetrieb.

• Die Wartung und Reparatur darf nur von entsprechend ges- chultem und qualiziertem Fachpersonal durchgeführt wer- den.

• Achtung! Alle Kontrollarbeiten oder Wartungen dürfen nur duchgeführt werden, wenn das Gerät ausgeschaltet und die Stromversorgung unterbrochen ist.

• Ist die interne Sicherung geschmolzen, dann muss diese entweder vom Hersteller, seinem Kundendienst oder einer ähnlich qualizierten Person getauscht werden, um Gefährdungen zu vermeiden.14 CA 150 / 360

Übersetzung der Originalbetriebsanleitung

• Öffnen Sie regelmäßig das Gehäuse und entfernen Sie Staub und andere Ablagerungen. Beachten Sie hierbei die geltenden Sicherheitsvorschriften.

• Benutzen Sie niemals Lösungsmittel oder anderen aggressiven Reinigungsprodukte.

• Reinigen Sie die Oberäche des Gerätes mithilfe eines trockenen Lappen. Richtlinien :

• Das Gerät entspricht den europäischen Richtlinien und Normen.

• Die Konformitätserklärung nden Sie auf unsere Webseite.

• EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)

• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).

• Das Gerät entspricht die marokkanischen Standards.

• Die Konformitätserklärung Cم (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite). Entsorgung :

• Produkt für selektives Einsammeln (Sondermüll). Werfen Sie es daher nicht in den Hausmüll! GERÄTEBESCHREIBUNGDie Ladegeräte CA 150 und CA 360 sind für die Ladung von Bleibatterien mit üssigem Elektrolyt, einem Nennstrom von 12V und 24V und einer Kapazität 35 bis 150 Ah (CA 150) oder 40 bis 350 Ah (CA 360).BETRIEBDas CA 150 und CA 360 sind traditionnelle Ladegeräte.Das CA 150 verfügt über einen automatischen Ladevorgang der nicht durchgehend überwacht werden muss.Das CA 360 verfügt über einen automatischen Lademodus und einen manuellen Lademodus. Dieser muss überwacht werden, es erfolgt KEINE automatische Abschaltung - zum Laden tiefentladener Batterien und Vorladen der Batterie vor einem Startvorgang (hoher Stromuss über einen kurzen Zeitraum).CA 15012 V 24 VLaden 8 A 7 ABoost 10 A 9 A CA 36012 V 24 VLaden 8 A 7 ABoost 1 17 A 14 ABoost 2 25 A 22 ADas CA 150 verfügt über 2 Ladestufen: eine normale Ladestufe (Schildkröte) und eine Boost-Stufe (Hase). Das CA 360 verfügt über 3 Ladestufen: eine normale Ladestufe, eine kleinere Boost-Stufe „Boost 1“ und eine hörere Boost-Stufe „Boost 2“.15 CA 150 / 360

Übersetzung der Originalbetriebsanleitung

ANLEITUNG ZUM LADEN DER BATTERIE

1. Stellen Sie sicher, dass das Ladegerät nicht eingeschaltet ist, der EIN-/AUS-Schalter muss auf «AUS» stehen.

2. Verbinden Sie die rote Polzange mit dem positiven (+) Pol der Batterie.

3. Verbinden Sie die schwarze Polzange mit dem negativen Pol (-) der Batterie.

4. Wählen Sie die Ladespannung (ausschließlich beim CA360) und den Ladestrom (bei CA150 und CA360) am Lade-

5. Schalten Sie das Ladegerät ein.

6. Der EIN-/AUS-Schalter muss auf «EIN» stehen.

ANMERKUNGEN ◊ Anschluss und Trennen Vor dem Start des Ladeprozesses muss die Batterie vom PKW getrennt werden (nur CA 360 im manuellen Modus). ◊ Start Nie mit einem an die Batterie angeschlossenen Ladegerät das Fahrzeug starten. Die Sicherung kann dann schmelzen. ◊ Fehler Eine zu schnelles Laden kann Fehler verursachen: - Die Sicherung schmilzt und die Ladung ist unterbrochen. - Das Ladelicht „OK“ leuchtet auf, ohne dass die Batterie aufgeladen ist, oder leuchtet regelmäßig auf, aus, auf, aus. In diesem Fall, das Ladegerät neu starten, nachdem Sie einen schwächeren Ladestrom eingestellt haben. ◊ Thermoschutz Der Trafo des Ladegerätes ist mit einem Thermostat versehen. Bei Überhitzung schaltet er ab. Dann das Ladegerät an einen belüfteten Ort ca. 15 min abkühlen lassen und den Ladevorgang neu beginnen. ◊ Sicherungen Die Sicherung schützt Ihres Ladegerät gegen: - Verpolung oder Kurzschluss an den Klemmen. - Start des Fahrzeugs mit einer angeschlossenen Batterie. - zu lang anhaltendem Ladestrom bei der Ladestufe „Boost„ oder zu hohem Ladestrom bei der Ladestufe „Laden“. Bei Unterbrechung durch die Sicherung, die Klemmen abklemmen, den grünen Netzschalter auf die Position „0“ (aus) stellen, die Sicherung durch eine funktioniernde Ersatzsicherung mit gleicher Stärke ersetzen, den minimalen Ladestrom einstellen und den Anschlussvorgang, wie oben beschrieben, neu beginnen. CA 150 CA 360 Primary fuse (No Gys reference for sells) Cylindrical 5×20mm - T3.15A Littelfuse reference : 02153.15MXP (No Gys reference for sells) Cylindrical 5× 20mm - T5A Littelfuse reference : 0215005.MXP Secondary fuse Gys reference : 054516 Type : ATOF blade - 25A Littelfuse reference : 287025.PXPV Gys reference : 054622 Type: BF1 – M5 - 32V 50A Littelfuse reference : 153.5631.5502 ◊ Sulfatierte Batterie Batterien, die längere Zeit nicht geladen wurden, können in Einzelfällen reaktiviert. Erkennbar sind diese Batterien daran, dass bei dem Auaden der Zeiger des Amperemeters nicht ausschlägt (bei 0 verbleibt) oder dass das Gerät im automatischen Modus schnell abschaltet. In diesem Fall müssen Sie den manuellen Modus auswählen (CA 360) und danach mit dem dreistugen Drehschalter den größten Ladestrom einstellen und das Ladegerät stündlich kontrollieren. Zeigt das Amperemeter nach fünf Stunden Ladezeit noch immer keinen Ladestrom an, ist die Batterie endgültig nicht mehr zu gebrauchen.16 CA 150 / 360

Übersetzung der Originalbetriebsanleitung

BETRIEBSSTÖRUNG, URSACHEN, ABHILFEN

Fehler Ursache Lösung Die ON/OFF Anzeige leuchtet nicht, wenn der Schalter auf ON steht. Keine Netzspannung Überprüfen Sie, ob der Gerätestecker korrekt in der 230V 50/60Hz Steckdose sitzt. Prüfen Sie Ihr Stromnetz. Das Amperemeter schlägt nicht aus. Kein oder schlechter Netzkontakt. Überprüfen Sie den Netzanschluss. Kurzschluss oder Verpolung der Klemmen. Überprüfen Sie die Sicherung und überprüfen Sie die Netzabsicherung. Die zu ladende Batterie ist stark bes- chädigt. Überprüfen Sie mit einem Voltmeter die Batteriespannung. Ist die Spannung höher als 2,5V pro Zelle, ist die Batterie sulfatiert oder beschädigt. Spannungsfehler (12V oder 24V) Achten Sie auf die richtige Spannung- swahl (12 oder 24V). Intensiver Gebrauch des Gerätes führt zu thermischer Überlastung. Warten Sie ca. 1/4 Std. bis sich das Gerät abgekühlt hat. Das Ladegerät ist korrekt angeschlossen, trotzdem wird die Batterie nicht aufgelad- en. Schutzsicherung geschmolzen Ersetzen Sie die Schutzsicherung. Schlechter Kontakt an den Klemmen Reinigen Sie die Hülsen der Batterie und der Klemmen. Prüfen Sie den Zustan der Kabel und der Klemmen. Falsche Ladestufe Prüfen Sie, ob die Ladestufe mit der Batteriespannung übereinstimmt. Intensiver Gebrauch des Gerätes führt zu thermischer Überlastung. Warten Sie ca. 1/4 Std. bis sich das Gerät abgekühlt hat. Bei Minimum-Stellung des Drehknopfes steigt die Stromanzeige über das Maxi- mum. Die Batterie ist tiefentladen. Ladung mit Minimaleinstellung weiterführen. Sapnnungsfehler (12V oder 24V) Achten Sie auf die richtige Spannung- swahl (12 oder 24V). Kurschluss durch Batterie Batterie beschädigt. Tauschen Sie die Batterie aus. Die Gerätesicherung brennt immer wieder durch. Verpolung der Polklemmen. Schließen Sie die + Klemme am + Pol der Batterie und die - Klemme am - Pol der Batterie an. Anlassen des Fahrzeugs Fahrzeug nicht mit angeschlossenem Ladegerät starten. Falsche Ladestufe Prüfen Sie, ob die Ladestufe mit der Batteriespannung übereinstimmt. Die Batterie verbraucht zu viel Strom Laden Sie die Batterie nicht auf, wenn sie noch im Fahrzeug angeschlossen ist. Das Ladegerät lädt eine 12V-Batterie im 24V-Modus. Die Ladespannung auf 12V einstellen Sie haben das Gerät einen Tag lang aufgeladen und die Anzeige zum Ende des Ladevorgangs leuchtet nicht. Der manuelle Lademodus ist eingestellt. Schalten Sie den automatischen Lademodus ein. Die Batterie ist beschädigt. Die Batterie ersetzen Auaden einer 12V Batterie mit 24V Spannung. Die Ladespannung auf 24V einstellen GARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg). Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.

• Normalem Verschleiß der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren.

• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).

• Durch Umwelteinüsse entstandene Defekte (Verschmutzung, Rost, Staub). Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoran- schlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.17 CA 150 / 360
