Gysflash 8.12 PL - Chargeur de piles GYS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles automatique
Marque	GYS
Modèle	Gysflash 8.12 PL
Tension nominale	12 V (Plomb et Lithium LFP)
Courant de charge	1 A / 4 A / 8 A selon le mode
Types de batteries	Plomb (Gel, AGM, Liquide) et Lithium (LFP / LiFePO4)
Capacité de batterie (Plomb)	15 À 160 Ah (charge), jusqu'à 240 Ah (maintien)
Capacité de batterie (Lithium)	1,2 À 160 Ah (charge), jusqu'à 240 Ah (maintien)
Alimentation	220-240 V AC, 50-60 Hz
Dimensions (estimées)	20 x 10 x 5 cm
Poids (estimé)	0,8 kg
Fonctions principales	7 étapes pour Plomb, 8 étapes pour Lithium, mode AGM, désulfatation, récupération
Protections	Inversion de polarité, court-circuit, protection anti-étincelle, thermique
Affichage	LED de sélection (Pb/Lithium, courant) et état de charge
Température de fonctionnement	0 °C à 40 °C (adaptation automatique)
Normes	CE, EAC, UKCA, CMIM (Maroc)
Garantie	2 ans (pièces et main-d'œuvre)
Entretien	Nettoyage avec un chiffon sec ; pas de solvants
Accessoires fournis	Pinces, cosses, adaptateur allume-cigare (réf. 077331) en option
Compatibilité CAN-BUS	Oui, via prise 12 V avec adaptateur

FOIRE AUX QUESTIONS - Gysflash 8.12 PL GYS

Comment changer le mode de charge entre Plomb et Lithium ?

Pour changer le mode, effectuez un appui long (3 secondes) sur le bouton Action. Le voyant LED passera de Pb à Lithium ou inversement.

Que signifie un voyant qui clignote rapidement ?

Un clignotement rapide indique une inversion de polarité, une tension batterie trop élevée ou un court-circuit des pinces. Vérifiez les connexions et assurez-vous que la batterie est bien une 12 V.

Comment charger une batterie Lithium avec protection UVP activée ?

Placez le chargeur en mode Lithium, débranchez-le. Enfoncez le bouton Action tout en rebranchant le chargeur sur secteur et maintenez-le appuyé 5 secondes après la remise sous tension. Le chargeur désactivera la protection UVP et lancera la charge automatiquement.

Quelle est la différence entre le mode normal et l'option AGM ?

L'option AGM (Froid/AGM) augmente la tension de charge à 14,7 V, recommandée pour les batteries AGM ou par temps froid (moins de 5°C). En mode Plomb, appuyez brièvement sur le bouton pour basculer entre les courants et l'option AGM.

Puis-je charger une batterie complètement déchargée (0 V) ?

Le chargeur peut tenter une récupération si la tension est très basse (étape 2). Si la batterie est en dessous d'un seuil critique, le voyant clignotera lentement indiquant une batterie HS. Dans ce cas, remplacez la batterie.

Comment connecter le chargeur en toute sécurité ?

Branchez d'abord la borne positive (rouge) sur la batterie, puis la borne négative (noire) sur le châssis loin de la batterie et des conduites de carburant. Ensuite, branchez le chargeur sur le secteur. Après charge, débranchez d'abord le secteur, puis la borne négative, puis la positive.

Que signifie le voyant OK fixe ?

Le voyant OK allumé en continu indique que la batterie est entièrement chargée. Le chargeur passe alors en mode maintien de charge (13,6 V pour plomb, 13,8 V pour lithium).

Combien de temps faut-il pour charger une batterie de 50 Ah ?

Pour une batterie plomb 50 Ah, le temps de charge de 0% à 90% est d'environ 5 heures à 8 A. Pour une batterie lithium équivalente (150 Ah EqPb), environ 5 heures également. Les temps varient selon l'état initial.

Puis-je utiliser ce chargeur sur une moto avec système CAN-BUS ?

Oui, en utilisant l'adaptateur allume-cigare (réf. 077331). Connectez l'adaptateur sur le chargeur et sur la prise 12 V de la moto. La charge peut débuter après 2 minutes. Pas besoin d'allumer le tableau de bord.

Que faire si le chargeur ne démarre pas et que le voyant est fixe ?

Un voyant fixe (non clignotant) après appui sur le bouton indique un défaut thermique : température ambiante supérieure à 60°C. Aérez la pièce et laissez refroidir le chargeur avant de réessayer.

MODE D'EMPLOI Gysflash 8.12 PL GYS

Ce manuel d'utilisation comprend des indications sur le fonctionnement de l'appareil et les précautions à suivre pour la sécurité de l'utilisateur. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Cet appareil doit être utilisé uniquement pour faire de la recharge dans les limites indiquées sur l'appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

A n'utiliser en aucun cas pour charger des piles ou des batteries non-rechargeables.

Ne pas utiliser l'appareil, si le cordon d'alimentation ou la fiche de secteur sont endommagés.

Ne pas utiliser l'appareil, si le cordon de charge est endommagé ou présente un défaut d'assemblage, afin d'éviter tout risque de court-circuit de la batterie.

Ne jamais charger une batterie gelée ou endommagée.

Ne pas couvrir l'appareil.

Le mode de fonctionnement automatique ainsi que les restrictions applicables à l'utilisation sont expliqués ci-après dans ce mode d'emploi.

Risque d'explosion et d'incendie!

Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.
• Éviter les flammes et les étincelles. Ne pas fumer.
• Protéger les surfaces de contacts électriques de la batterie à l'encontre des courts-circuits.
• Ne pas laisser une batterie en cours de charge sans surveillance sur une longue durée.

Risque de projection d'acide !

• Porter des lunettes et des gants de protection.
• En cas de contact avec les yeux ou la peau, rincer abondamment à l'eau et consulter un médecin sans tarder.

Connexion / déconnexion :

• Déconnecter l'alimentation avant de brancher ou de débrancher les connexions sur la batterie.
• La borne de la batterie non reliée au châssis doit être connectée la première. L'autre connexion doit être effectuée sur le châssis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alors être raccordé au réseau.
• Après l'opération de charge, débrancher le chargeur de batterie du réseau puis retirer la connexion du châssis et enfin la connexion de la batterie, dans l'ordre indiqué.

Raccordement :

• Appareil de classe II
• Ce matériel est conforme à la CEI 61000-3-12.
• Ce matériel est conforme à la CEI 61000-3-11.

Entretien :

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'entretien ne doit être effectué que par une personne qualifiée
• Avertissement ! Débrancher toujours la fiche de la prise secteur avant d'effectuer des travaux sur l'appareil.
• Si le fusible interne est fondu, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• N'utiliser en aucun cas des solvants ou autres produits nettoyants agressifs
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

• Appareil conforme aux directives européennes.
• La déclaration de conformité est disponible sur notre site internet.
• Marque de conformité EAC (Communauté économique Eurasienne)
• Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).
• Appareil conforme aux normes Marocaines.
• La déclaration C_ (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

- Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION GÉNÉRALE

Le GYSFLASH 8.12 PL est idéal pour recharger la plupart des batteries au plomb (Gel, AGM, Liquide, ...) et lithium de type Lithium Fer Phosphate (LFP / LiFePO4) couramment utilisées pour les motos, voitures, utilitaires et petits engins agricoles.

Ce chargeur est parfaitement adapté pour:

• La recharge de batteries plomb 12 V (6 éléments en série de 2 V) de 15 Ah à 160 Ah, et jusqu'à 240 Ah pour du maintien de charge.
• La recharge de batteries LFP 12V (4 éléments en série de 3 V) de 1.2 Ah à 160 Ah, et jusqu'à 240 Ah pour du maintien de charge.

MISE EN ROUTE

1. Brancher le chargeur sur la batterie avec l'accessoire souhaité (pinces, cosses, etc).
2. Brancher le chargeur sur la prise secteur (réseau monophasé 220-240 Vac 50-60Hz).
3. Fonctionnement du chargeur :

Bouton Action Choix LED
	appui long (3 s)	Changer le mode.	Plomb	● Pb
			Lithium	● Lithium
	appui court	Changer le courant de charge et accéder à l'option AGM en mode Plomb.
		En mode Plomb :	1 A	^1A + ● Pb
			8 A	^8A + ● Pb
			1 A - AGM	^1A + 0 Pb
			8 A - AGM	^8A + 0 Pb
		En mode Lithium :	4 A	^4A + ● Lithium
			8 A	^8A + ● Lithium

1. Après environ cinq secondes sans appui, la charge se lance automatiquement.
2. Durant la charge, l'appareil indique l'état d'avancement de la charge ▲. Lorsque le voyant □ignote, la batterie est prête à démarrer le moteur. Et lorsque le voyant OK reste allumé, la batterie est entièrement chargée.
3. La charge peut être interrompue à tout moment en débranchant la prise secteur ou en appuyant sur le bouton ▶.
4. Après l'opération de charge, débrancher le chargeur du réseau puis retirer les connexions de la batterie.

MODES DE CHARGE

• Description des Modes et des Options :

Mode CHARGE Plomb (14.4 V / 1 A - 8 A) :

Mode destiné à la charge de batteries 12 V au plomb de 15 Ah à 160 Ah et jusqu'à 240 Ah pour du maintien de charge. Cycle de charge automatique sept étapes.

Option FROID/AGM (14.7 V) :

Option modifiant la tension de charge à 14.7 V pour la charge de batterie par temps froid (moins de 5°C) ou pour certaines batteries AGM ou batteries avec bouchons.

Mode CHARGE Lithium (14.4 V / 4 A - 8 A) :

Mode destiné à la charge de batteries 12 V au lithium de 1.2 Ah à 160 Ah et jusqu'à 240 Ah pour du maintien de charge. Cycle de charge automatique en huit étapes.

Certaines batteries lithium intègrent une protection UVP (Under Voltage Protection) qui déconnecte la batterie en cas de décharge profonde. Cette protection empêche le chargeur de détecter la batterie. Afin que le Gysflash 8.12 PL puisse charger la batterie, il faut désactiver la protection UVP. Pour cela, placer le chargeur en mode de charge Lithium puis le débrancher. Appuyer sur le bouton tout en rebranchant le Gysflash et maintenir l'appui 5 secondes à partir du moment où le chargeur est rallumé. Le chargeur va alors désactiver la protection UVP et lancer automatiquement la charge.

Courant de charge :

● 1A ● 4A ● 8A Sélection permettant d'optimiser le courant de charge en fonction du type de batterie (plomb ou lithium) et de sa capacité.

Courant de charge 1 A 4 A 8 A

Capacité de la batterie	Pb 15	50 Ah - 50	160 Ah
	LFP - 1.2		20 Ah 20	160 Ah
			(36 60 Ah EqPb*) (60	480 Ah EqPb*)

*Equivalent batterie plomb : Une batterie lithium possède de meilleures performances de démarrage (CCA) qu'une batterie au plomb. C'est pourquoi certains fabricants de batteries au lithium indiquent l'équivalent batterie plomb (EqPb) qui correspond à la capacité qu'aurait une batterie au plomb ayant les mêmes performances de démarrage. Par exemple, une batterie LFP de 10 Ah aura les mêmes performances de démarrage qu'une batterie au plomb d'environ 30 Ah.

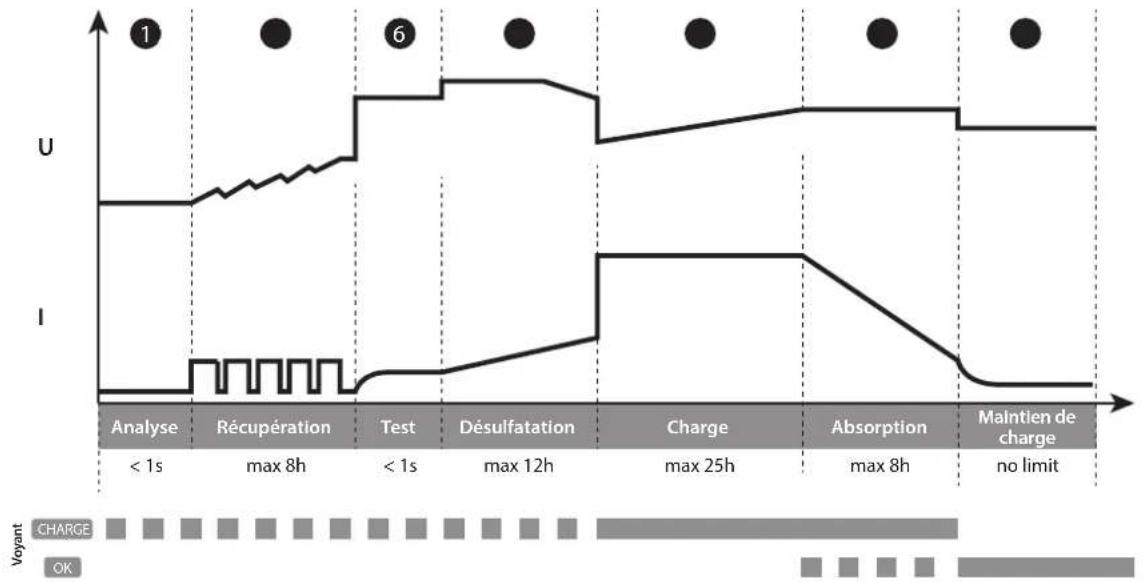

• Courbe de charge Plomb :

Le Gysflash 8.12 PL utilise une courbe de charge Plomb évoluée en 7 étapes qui garantit les performances optimales de votre batterie au plomb.

Étape 1 : Analyse

Analyse de l'état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée...)

Étape 5 : Charge (1 A - 8 A)

Charge rapide à courant maximum permettant d'atteindre 80% du niveau de charge.

Étape 2 : Récupération (0.5 A - 3 A)

Algorithm de récupération des éléments endommagés suite à une décharge profonde.

Étape 6 : Absorption (14.4 V ou 14.7 V avec option ⚙ AGM) Charge à tension constante pour amener le niveau de charge à 100%.

Étape 3 : Test

Test de batterie sulfatée

Étape 7 : Maintien de charge (13.6 V)

Maintien du niveau de charge de la batterie à son maximum.

Étape 4 : Désulfatation (15.8 V)

Algorithm de désulfatation de la batterie.

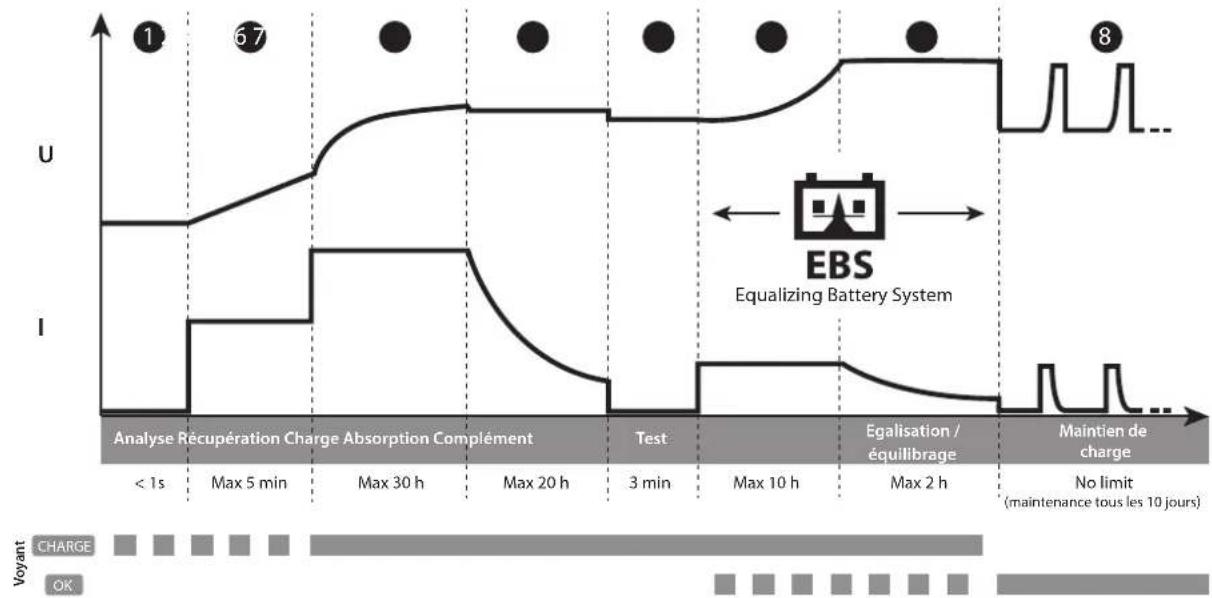

• Courbe de charge Lithium :

Le Gysflash 8.12 PL utilise une courbe de charge Lithium évoluée en 8 étapes qui garantit les performances optimales de votre batterie LFP.

Étape 1 : Analyse

Analyse de l'état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée...)

Étape 5 : Test

Test de conservation de charge.

Étape 2 : Récupération (0.2 A - 1 A)

Algorithm de récupération suite à une décharge profonde.

Étape 6 : Complément

Charge à courant réduit permettant d'atteindre 100% du niveau de charge.

Étape ③ : Charge (4 A - 8 A)

Charge rapide à courant maximum permettant d'atteindre 90% du niveau de charge.

Étape 7 : Égalisation / équilibrage (14.4 V)

Équilibrage des cellules de la batterie

Étape 4 : Absorption (13.8 V)

Charge à tension constante pour amener le niveau de charge à 98%.

Étape 8 : Maintien de charge (13.8 V)

Maintien du niveau de charge de la batterie à son maximum avec charge de maintenance tous les 10 jours.

• Temps de charge estimé

Plomb

Lithium

Capacité de la batterie

2 Ah

5 Ah

50 Ah

100 Ah

120 Ah

160 Ah

2 Ah(6 Ah EqPb*)

15 Ah(45 Ah EqPb*)

50 Ah(150 Ah EqPb*)

70 Ah(210 Ah EqPb*)

125 Ah(375 Ah EqPb*)

160 Ah(480 Ah EqPb*)

Temps de charge0% >> 90%

2 h

3 h

5 h

9 h

11 h

14 h

1 h

3 h

5 h

6 h

11 h

14 h

*Équivalent batterie plomb : Une batterie lithium possède de meilleures performances de démarrage (CCA) qu'une batterie au plomb. C'est pourquoi certains fabricants de batteries au lithium indiquent l'équivalent batterie plomb (EqPb) qui correspond à la capacité qu'aurait une batterie au plomb ayant les mêmes performances de démarrage. Par exemple, une batterie LFP de 10 Ah aura les mêmes performances de démarrage qu'une batterie au plomb d'environ 30 Ah.

Si la moto est équipée d'une prise 12 V, le GYSFLASH 8.12 PL est capable de charger la batterie via cette prise avec le système CAN-BUS, sans avoir à allumer le tableau de bord. Dans cette configuration, connecter l'adaptateur allume-cigare (ref. 077331) sur le chargeur et la prise 12 V de la moto puis suivre la procédure de «Mise en route» détaillée précédemment. Dans certains cas, il est possible que la charge ne débute qu'au bout de 2 minutes après avoir effectué les connexions.

- Protections :

Le GYSFLASH 8.12 PL possède un ensemble de dispositifs le protégeant contre les courts circuits et inversion de polarité. Il dispose d'un système qui évite toute étincelle lors du branchement du chargeur sur la batterie. Ce chargeur est à double isolation et est compatible avec l'électronique des véhicules.

Le GYSFLASH 8.12 PL est équipé d'un capteur de température intégré qui lui permet d'adapter son courant de charge en fonction de la température ambiante afin d'éviter toute surchauffe de l'électronique interne.

	Anomalies Causes Remèdes
1	Le voyant [800Y] clignote rapidement.	• Inversion de polarité• Tension batterie trop élevée• Pinces en court-circuit	• Vérifier que les pinces sont correctement connectées• Vérifier qu'il s'agit bien d'une batterie 12 V.
2	Le voyant clignote lentement.	Batterie HS ou de très faible tension. Changer la batterie.
3	Le voyant est allumé.	Échec lors de la charge, batterie non récupérable.	Changer de batterie et appuyer sur pour relancer une charge.
4	Le voyant [C-4WZ] reste allumé même après un appui sur le bouton ▶.	Défaut thermique	Température environnante trop élevée (>60°C), aérer le local et laisser le chargeur se refroidir
5	Le voyant clignote.	Chargeur en veille.	Appuyer sur le bouton ou connecter une batterie au chargeur pour sortir de la veille.
6	Le voyant [7AWB] reste allumé.	Charge interrompue en appuyant sur le bouton ▶.	Appuyer de nouveau sur pour relancer la charge.

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'œuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
  • L'usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant :

- un justificatif d'achat daté (ticket de sortie de caisse, facture....)

- une note explicative de la panne.
