Gysflash 8.12 PL - Зарядное устройство для батареек GYS - Бесплатное руководство пользователя

Тип продукта	Автоматическое зарядное устройство
Бренд	GYS
Модель	Gysflash 8.12 PL
Номинальное напряжение	12 В (Свинцовые и Литий LFP)
Зарядный ток	1 А / 4 А / 8 А в зависимости от режима
Типы аккумуляторов	Свинцовые (Гель, AGM, Жидкостные) и Литиевые (LFP / LiFePO4)
Емкость аккумулятора (Свинец)	15…160 А·ч (зарядка), до 240 А·ч (поддержание)
Емкость аккумулятора (Литий)	1,2…160 А·ч (зарядка), до 240 А·ч (поддержание)
Питание	220-240 В AC, 50-60 Гц
Размеры (приблизительные)	20 x 10 x 5 см
Вес (приблизительный)	0,8 кг
Основные функции	7 этапов для свинца, 8 этапов для лития, режим AGM, десульфатация, восстановление
Защита	Защита от переполюсовки, короткого замыкания, искрения, перегрева
Индикация	Светодиодный выбор (Pb/Литий, ток) и статус заряда
Рабочая температура	0 °C до 40 °C (автоматическая адаптация)
Стандарты	CE, EAC, UKCA, CMIM (Марокко)
Гарантия	2 года (детали и работа)
Обслуживание	Чистка сухой тканью; без растворителей
Комплектация	Зажимы, клеммы, адаптер прикуривателя (арт. 077331) опционально
Совместимость CAN-BUS	Да, через розетку 12 В с адаптером

Часто задаваемые вопросы - Gysflash 8.12 PL GYS

Как переключить режим зарядки между свинцовыми и литиевыми?

Чтобы изменить режим, нажмите и удерживайте (3 секунды) кнопку Action. Светодиод переключится с Pb на Lithium или наоборот.

Что означает быстрое мигание индикатора?

Быстрое мигание указывает на переполюсовку, слишком высокое напряжение аккумулятора или короткое замыкание зажимов. Проверьте подключения и убедитесь, что аккумулятор на 12 В.

Как зарядить литиевый аккумулятор с включенной защитой UVP?

Установите зарядное устройство в режим Lithium, отключите его. Нажмите кнопку Action, одновременно подключая зарядное устройство к сети, и удерживайте ее в течение 5 секунд после подачи питания. Зарядное устройство отключит защиту UVP и автоматически начнет зарядку.

В чем разница между обычным режимом и опцией AGM?

Опция AGM (Холод/AGM) увеличивает напряжение зарядки до 14,7 В, рекомендуется для AGM-аккумуляторов или в холодную погоду (ниже 5°C). В режиме свинца кратковременно нажмите кнопку, чтобы переключаться между токами и опцией AGM.

Могу ли я зарядить полностью разряженный аккумулятор (0 В)?

Зарядное устройство может попытаться восстановить аккумулятор, если напряжение очень низкое (шаг 2). Если аккумулятор ниже критического порога, индикатор будет медленно мигать, указывая на неисправность. В этом случае замените аккумулятор.

Как безопасно подключить зарядное устройство?

Сначала подключите положительную клемму (красную) к аккумулятору, затем отрицательную (черную) к шасси вдали от аккумулятора и топливных магистралей. Затем подключите зарядное устройство к сети. После зарядки сначала отключите от сети, затем отрицательную клемму, затем положительную.

Что означает постоянно горящий индикатор OK?

Постоянно горящий индикатор OK указывает на полную зарядку аккумулятора. Зарядное устройство переходит в режим поддержания заряда (13,6 В для свинца, 13,8 В для лития).

Сколько времени требуется для зарядки аккумулятора емкостью 50 А·ч?

Для свинцового аккумулятора 50 А·ч время зарядки с 0% до 90% составляет около 5 часов при токе 8 А. Для эквивалентного литиевого аккумулятора (150 А·ч эквив. Pb) также около 5 часов. Время варьируется в зависимости от начального состояния.

Могу ли я использовать это зарядное устройство на мотоцикле с системой CAN-BUS?

Да, используя адаптер прикуривателя (арт. 077331). Подключите адаптер к зарядному устройству и к розетке 12 В мотоцикла. Зарядка может начаться через 2 минуты. Включать приборную панель не нужно.

Что делать, если зарядное устройство не запускается, а индикатор горит постоянно?

Постоянно горящий (не мигающий) индикатор после нажатия кнопки указывает на тепловую неисправность: температура окружающей среды выше 60°C. Проветрите помещение и дайте зарядному устройству остыть перед повторной попыткой.

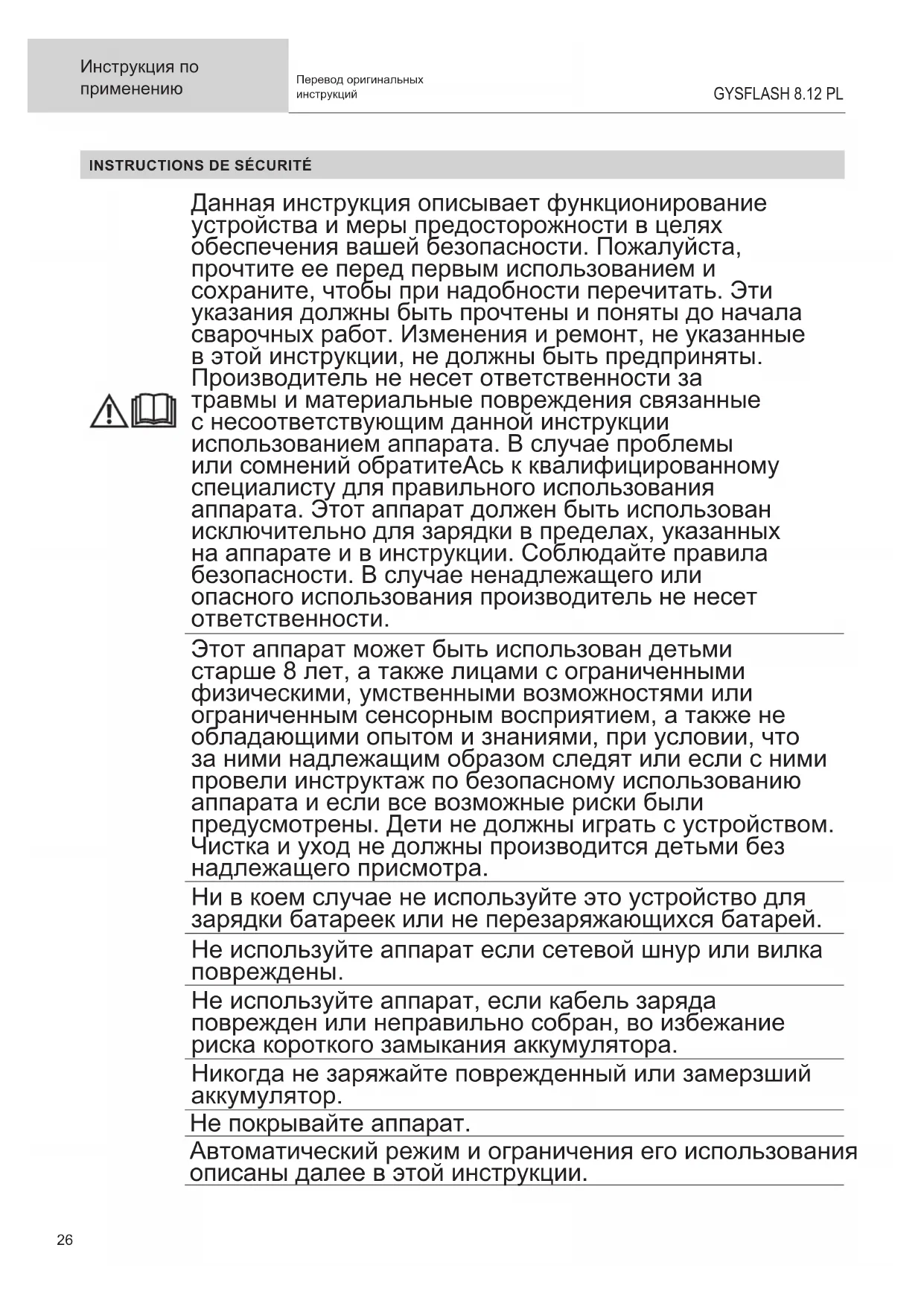

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Gysflash 8.12 PL GYS

Данная инструкция описывает функционирование устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Эти указания должны быть прочтены и поняты до начала сварочных работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть предприняты. Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата. В случае проблемы или сомнений обратите Ась к квалифицированному специалисту для правильного использования аппарата. Этот аппарат должен быть использован исключительно для зарядки в пределах, указанных на аппарате и в инструкции. Соблюдайте правила безопасности. В случае ненадлежащего или опасного использования производитель не несет ответственности.

Этот аппарат может быть использован детьми старше 8 лет, а также лицами с ограниченными физическими, умственными возможностями или ограниченным сенсорным восприятием, а также не обладающими опытом и знаниями, при условии, что за ними надлежащим образом следят или если с ними провели инструктаж по безопасному использованию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устройством. Чистка и уход не должны производится детьми без надлежащего присмотра.

Ни в коем случае не используйте это устройство для зарядки батареек или не перезаряжающихся батарей.

Не используйте аппарат если сетевой шнур или вилка повреждены.

Не используйте аппарат, если кабель заряда поврежден или неправильно собран, во избежание риска короткого замыкания аккумулятора.

Никогда не заряжайте поврежденный или замерзший аккумулятор.

Не покрывайте аппарат.

Автоматический режим и ограничения его использования описаны далее в этой инструкции.

Риск пожара и взрыва!

При заряде батарея может выпускать взрывоопасный газ.

• Во время зарядки АКБ должна быть помещена в хорошо проветриваемом месте.
• Избегайте пламени и искр. Не курить.
• Защитите поверхности батарей от электрического контакта во избежание короткого замыкания.
• Не оставляйте заряженный аккумулятор на долгое время без присмотра.

Риск кислотных брызг!

• Носите защитные очки и перчатки.
  • В случае контакта с глазами или кожей, промойте обильно водой и проконсультируйте врача без промедления.

Подключение / отключение :

- Отключите подачу питания перед тем, как подключить или отключить соединения к батарее.

• Сначала подключите клемму АКБ, не соединенную с шасси. Второе подсоединение должно быть осуществлено на шасси как можно дальше от АКБ и от трубопроводов топливной системы. Затем, подключите зарядное устройство к сети.
• После зарядки отключите зарядное устройство от сети, затем отсоедините зажим от шасси и, наконец, зажим от аккумулятора. Действуйте в указанном порядке.

Подключение :

• Аппарат класса II
- Этот аппарат соответствует норме CEI 61000-3-12
- Этот аппарат соответствует норме CEI 61000-3-11.

Обслуживание :

• Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.
• Техническое обслуживание должно производиться только квалифицированным специалистом.
• Внимание! Отключите аппарат от розетки до начала ремонтных работ.
• Если предохранитель расплавился, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.
• Ни в коем случае не использовать растворители или другие коррозийные моющие средства.
• Очистить поверхность аппарат с помощью сухой тряпки.

• Аппарат соответствует директивам Евросоюза.
• Декларация о соответствии доступна для просмотра на нашем сайте.
• Знак соответствия ЕАС (Евразийское экономическое сообщество)
• Материал соответствует требованиям Великобритании. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).
  • Товар соответствует нормам Марокко.
  • Декларация С _o (СМИМ) доступна для скачивания на нашем сайте (см на титульной странице).

Утилизация:

- Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.

ОПИСАНИЕ

Аппарат GYSFLASH 8.12 PL идеален для зарядки большинства свинцовых (AGM, с жидкостным или гелиевым электролитом и т.д.) и литиевых аккумуляторов типа литий-железо-фосфатных аккумуляторов (LFP / LiFePO4), широко используемых для мотоциклов, гидроциклов и многих других небольших транспортных средств.

Это зарядное устройство идеально подходит для зарядки:

• Свинцовых аккумуляторов 12В (6 последовательных элементов по 2В) ёмкостью от 15 Ач до 160 Ач и до 240 Ач для функции подписки.
• Литий-железо-фосфатных аккумуляторов 12В (4 последовательных элементов по 3В) ёмкостью от 1,2 Ач до 160 Ач и до 240 Ач для функции подпитки.

ВКЛЮЧЕНИЕ

1. Подключите зарядное устройство к АКБ с помощью желаемого аксессуара (зажимы, наконечники и прочее).
2. Подключите зарядное устройство к сети (однофазное питание 220-240 Vac 50-60Hz).
3. Эксплуатация зарядного устройства :

Кнопка Действие		Выбор LED
▶	длительное нажатие (3 с)	Измените режим.	Свинец	● Pb
			Литий	● Lithium
	короткая пресса	Изменение зарядного тока и доступ к опции AGM в режиме Lead.
		В режиме свинца :	1 A	1A ● + ● Pb
			8 A	8A ● + ● Pb
			1 A - AGM	1A ● + ⚡ Pb
			8 A - AGM	8A ● + ⚡ Pb
		В режиме лития :	4 A	● 4A + ● Lithium
			8 A	● 8A + ● Lithium

1. Примерно через пять секунд без нажатия зарядка начнется автоматически.
2. Во время зарядки аппарат показывает продвижение уровня заряда. Когда индикатор OK мигает, АКБ готова к запуску двигателя. Аккумулятор полностью заряжен, когда индикатор OK горит и не гаснет.
3. Зарядку можно в любой момент прервать, отключив сетевой шнур или нажав на кнопку
4. После зарядки отключите зарядное устройство от сети, затем отсоедините зажимы от АКБ.

РЕЖИМЫ ЗАРЯДКИ

- Описание Режимов и Опций:

Режим ЗАРЯДКИ Свинцового аккумулятора (14.4 В / 1 - 8 А) :

Режим для зарядки свинцовых аккумуляторов 12 В емкостью от 15 Ач до 160 Ач и до 240 Ач для подпитки. 7-этапный автоматический цикл зарядки.

Опция ХОЛОД/АГМ (14.7В) :

Опция, изменяющая напряжение зарядки до 14.7В для зарядки АКБ при холодной погоде (ниже 5°C) или для некоторых аккумуляторов AGM или аккумуляторов с пробками.

Режим ЗАРЯДКИ Литиевого аккумулятора (14.4 В / 4 - 8 А) :

Режим для зарядки литиевых аккумуляторов 12 В емкостью от 1.2 Ач до 160 Ач и до 240 Ач для подпитки. Автоматический цикл зарядки в 8 этапов.

Некоторый литиевые аккумуляторы имеют защиту минимального напряжения (ЗМН), которая отключает аккумулятор в случае глубокой разрядки. Эта защита мешает зарядному устройству распознать подключенный аккумулятор. Для того, чтобы GYSflash 8.12 PL мог зарядить аккумулятор, необходимо отключить защиту ЗМН. Для этого выберите режим зарядки (Мотоцикла или Автомобиля), затем нажмите и удерживайте в течение 5 секунд кнопку ▶. Зарядное устройство отключит защиту ЗМН и автоматически начнет зарядку.

Ток нагрузки :

● 1A ● 4A ● 8A Выбор для оптимизации зарядного тока в зависимости от типа аккумулятора (свинцовый или литиевый) и его емкости.

* Эквивалент свинцовой батареи: литиевая батарея имеет лучшие пусковые характеристики (CCA), чем свинцовая батарея. Именно поэтому некоторые производители литиевых батарей указывают эквивалент свинцовой батареи (LBE) - емкость, которую имела бы свинцовая батарея с такими же пусковыми характеристиками. Например, батарея LFP емкостью 10 Ач будет иметь такие же пусковые характеристики, как и свинцово-кислотная батарея емкостью около 30 Ач.

- Кривая зарядки свинцовых аккумуляторов:

GYSflash 8.12 PL заряжает по развернутой кривой, состоящей из 7 этапов, гарантирующей оптимальные рабочие характеристики вашего свинцового аккумулятора.

Этап 1 : Анализ

Анализ состояния АКБ (уровень заряда, инверсия полярностей, подключение неправильной АКБ...)

Этап ② : Восстановление (0.5 А - 3 А)

Алгоритм восстановления элементов, поврежденных вследствие глубокой разрядки.

Этап 5 : Зарядка (1 А - 8 А)

Быстрая зарядка на максимальном токе, позволяющая достичь 80% уровня зарядки.

Этап 6 : Поглощение (14.4В или 14.7В с опцией ⭐ AGM)

Зарядка при постоянном напряжении, чтобы довести уровень заряда до 100%.

Этап ③ : Тест

Тестирование сульфатированной АКБ

Этап 7 : Поддержание заряда (13.6 В)

Поддержание уровня заряда АКБ на максимальном уровне.

Этап 4 : Десульфатация (15.8 В)

Алгоритм десульфатации АКБ.

- Кривая зарядки литиевых аккумуляторов:

GYSflash 1.12 PL заряжает по развернутой кривой для литиевых АКБ, состоящей из 8 этапов, гарантирующей оптимальные рабочие характеристики вашего литиевого аккумулятора.

Анализ состояния АКБ (уровень заряда, инверсия полярностей, подключение неправильной АКБ...)

Этап 5 : Тест

Тестирование сохранения заряда.

Этап 2 : Восстановление (0.2 А - 1 А)

Алгоритм восстановления вследствие глубокой разрядки.

Этап 6 : Дополнительная зарядка

Зарядка пониженным током, позволяющая достичь 100% уровня зарядки.

Этап ③ : Зарядка (4 А - 8 А)

Быстрая зарядка на максимальном токе, позволяющая достичь 90% уровня зарядки.

Этап ⑦ : Выравнивание / компенсация (14.4 В)

Выравнивание ячеек аккумулятора

Этап 4 : Поглощение (13.8 В)

Зарядка при постоянном напряжении, чтобы довести уровень заряда до 98%.

Этап 8 : Поддержание заряда (13.8 В)

Поддержание уровня заряда АКБ на максимальном уровне с подпиткой каждые 10 дней.

• Предполагаемое время зарядки

Свинец

Литий

Емкость аккумулятора

2 Ah

5 Ah

50 Ah

100 Ah

120 Ah

160 Ah

2 Ah(6 Ah EqPb*)

15 Ah(45 Ah EqPb*)

50 Ah(150 Ah EqPb*)

70 Ah(210 Ah EqPb*)

125 Ah(375 Ah EqPb*)

160 Ah(480 Ah EqPb*)

Продолжительность зарядки0% >> 90%

2 h

3 h

5 h

9 h

11 h

14 h

1 h

3 h

5 h

6 h

11 h

14 h

*Аналог свинцового аккумулятора: литиевый аккумулятор имеет лучшие характеристики запуска (ССА), чем свинцовый. По этой причине некоторые производителя литиевых аккумуляторов указывают на них аналог среди свинцовых аккумуляторов (EqPb). Это емкость свинцового аккумулятора, имеющего одинаковые с литиевым характеристики запуска. Например, аккумулятор LFP емкостью 10 Ач будет иметь те же характеристики запуска, что и свинцовый аккумулятор емкостью 30 Ач.

Если мотоцикл имеет разъём 12В, то устройство GYSFLASH 8.12 PL может зарядить аккумулятор посредством этого разъема с помощью системы CAN-BUS без надобности при этом включать приборную доску. В этой конфигурации подсоедините переходник для прикуривателя (арт. 029439) к зарядному устройству и разъему 12В мотоцикла, затем следуйте вышеописанному алгоритму «Запуска». В некоторых случаях возможно, что зарядка начнется только через 2 минуты после осуществления всех подключений.

- Защиты :

GYSFLASH 8.12 PL имеет целый ряд защитных механизмов против коротких замыканий и инверсии полярности. Он оснащен противоискровой защитой, предотвращающей искрение при подсоединении зарядного устройства к АКБ. Это зарядное устройство имеет двойную изоляцию и совместим с бортовой электроникой автомобилей.

GYSFLASH 1.12 PL имеет встроенный температурный датчик, позволяющий изменять ток зарядки в зависимости от температуры окружающей среды во избежание перегрева внутренней электроники.

НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ

	Неисправности Причины Устранение
1	Индикатор [7K3X]		• Инверсия полярности• Напряжение АКБ слишком высокое• Закорочены зажимы
2	Индикатор [СКАТ]		Аккумулятор вышел из строя или его напряжение слишком низкое.
3	Горит индии		Ошибка при зарядке, АКБ восстановлению не подлежит.
4	Индикатор [SKHT] несмотря на ГО, [УН25]		Проблема с температурой
5	Мигает индикат [ХТ6Т]		Зарядное устройство в режиме ожидания.
6	Индикатор [9773]		Зарядку можно прервать нажатием на кнопку ▶.

ГАРАНТИЯ

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила).

Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.
• Нормальный износ деталей (Например : кабели, зажимы и т.д.).
• Случаи неправильного использования (ошибка питания, падение, разборка).
• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).

При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:

- документ, подтверждающий покупку (с датой): кассовый чек, инвойс....

- описание поломки.
