Tipo de producto	Cargador de baterías automático
Marca	GYS
Modelo	Gysflash 8.12 PL
Tensión nominal	12 V (Plomo y Litio LFP)
Corriente de carga	1 A / 4 A / 8 A según el modo
Tipos de baterías	Plomo (Gel, AGM, Líquido) y Litio (LFP / LiFePO4)
Capacidad de batería (Plomo)	15 a 160 Ah (carga), hasta 240 Ah (mantenimiento)
Capacidad de batería (Litio)	1,2 a 160 Ah (carga), hasta 240 Ah (mantenimiento)
Alimentación	220-240 V AC, 50-60 Hz
Dimensiones (estimadas)	20 x 10 x 5 cm
Peso (estimado)	0,8 kg
Funciones principales	7 etapas para Plomo, 8 etapas para Litio, modo AGM, desulfatación, recuperación
Protecciones	Inversión de polaridad, cortocircuito, protección anti-chispa, térmica
Pantalla	LED de selección (Pb/Litio, corriente) y estado de carga
Temperatura de funcionamiento	0 °C a 40 °C (adaptación automática)
Normas	CE, EAC, UKCA, CMIM (Marruecos)
Garantía	2 años (piezas y mano de obra)
Mantenimiento	Limpieza con un paño seco; no use disolventes
Accesorios incluidos	Pinzas, terminales, adaptador de encendedor (ref. 077331) opcional
Compatibilidad CAN-BUS	Sí, mediante toma de 12 V con adaptador

Preguntas frecuentes - Gysflash 8.12 PL GYS

¿Cómo cambiar el modo de carga entre Plomo y Litio?

Para cambiar el modo, mantenga presionado (3 segundos) el botón Action. El LED pasará de Pb a Litio o viceversa.

¿Qué significa un LED que parpadea rápidamente?

Un parpadeo rápido indica inversión de polaridad, voltaje de batería demasiado alto o cortocircuito en las pinzas. Verifique las conexiones y asegúrese de que la batería sea de 12 V.

¿Cómo cargar una batería de Litio con protección UVP activada?

Coloque el cargador en modo Litio, desconéctelo. Presione el botón Action mientras vuelve a conectar el cargador a la red y manténgalo presionado 5 segundos después de encender. El cargador desactivará la protección UVP e iniciará la carga automáticamente.

¿Cuál es la diferencia entre el modo normal y la opción AGM?

La opción AGM (Frío/AGM) aumenta el voltaje de carga a 14,7 V, recomendada para baterías AGM o en clima frío (menos de 5°C). En modo Plomo, pulse brevemente el botón para alternar entre las corrientes y la opción AGM.

¿Puedo cargar una batería completamente descargada (0 V)?

El cargador puede intentar una recuperación si el voltaje es muy bajo (etapa 2). Si la batería está por debajo de un umbral crítico, el LED parpadeará lentamente indicando una batería dañada. En ese caso, reemplace la batería.

¿Cómo conectar el cargador de forma segura?

Conecte primero el terminal positivo (rojo) a la batería, luego el terminal negativo (negro) al chasis lejos de la batería y de las tuberías de combustible. Luego, conecte el cargador a la red. Después de la carga, desconecte primero la red, luego el terminal negativo, luego el positivo.

¿Qué significa el LED OK fijo?

El LED OK encendido de forma continua indica que la batería está completamente cargada. El cargador pasa al modo de mantenimiento de carga (13,6 V para plomo, 13,8 V para litio).

¿Cuánto tiempo se tarda en cargar una batería de 50 Ah?

Para una batería de plomo de 50 Ah, el tiempo de carga del 0% al 90% es de aproximadamente 5 horas a 8 A. Para una batería de litio equivalente (150 Ah EqPb), también aproximadamente 5 horas. Los tiempos varían según el estado inicial.

¿Puedo usar este cargador en una moto con sistema CAN-BUS?

Sí, usando el adaptador de encendedor (ref. 077331). Conecte el adaptador al cargador y a la toma de 12 V de la moto. La carga puede comenzar después de 2 minutos. No es necesario encender el tablero.

¿Qué hacer si el cargador no arranca y el LED está fijo?

Un LED fijo (no parpadeante) después de presionar el botón indica un fallo térmico: temperatura ambiente superior a 60°C. Ventile la habitación y deje enfriar el cargador antes de volver a intentarlo.

MANUAL DE USUARIO Gysflash 8.12 PL GYS

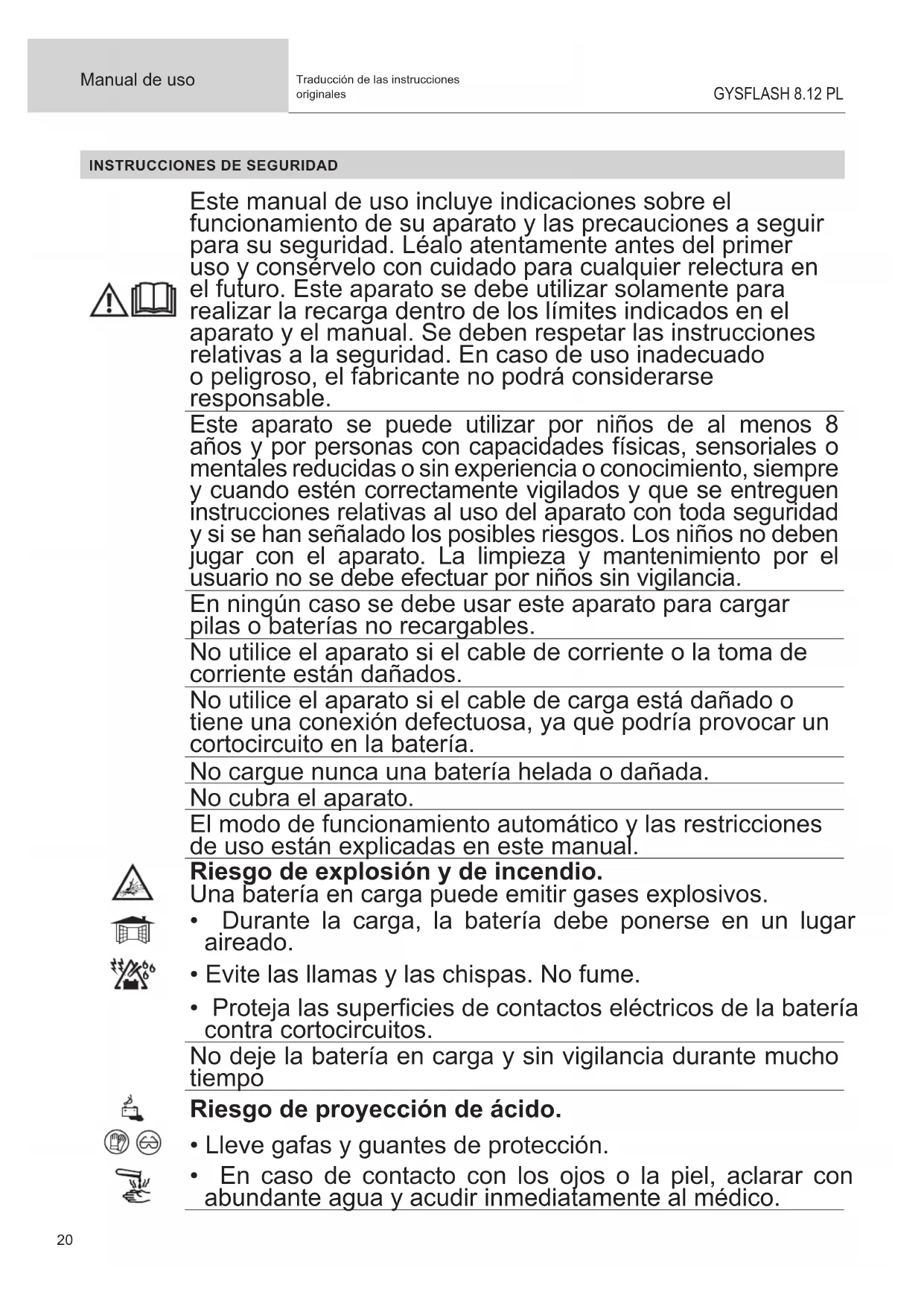

INSTRUCCIONES DE SEGURIDAD

Este manual de uso incluye indicaciones sobre el funcionamiento de su aparato y las precauciones a seguir para su seguridad. Léalo atentamente antes del primer uso y consévelo con cuidado para cualquier relectura en el futuro. Este aparato se debe utilizar solamente para realizar la recarga dentro de los límites indicados en el aparato y el manual. Se deben respetar las instrucciones relativas a la seguridad. En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable.

Este aparato se puede utilizar por niños de al menos 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o conocimiento, siempre y cuando estén correctamente vigilados y que se entreguen instrucciones relativas al uso del aparato con toda seguridad y si se han señalado los posibles riesgos. Los niños no deben jugar con el aparato. La limpieza y mantenimiento por el usuario no se debe efectuar por niños sin vigilancia.

En ningún caso se debe usar este aparato para cargar pilas o baterías no recargables.

No utilice el aparato si el cable de corriente o la toma de corriente están dañados.

No utilice el aparato si el cable de carga está dañado o tiene una conexión defectuosa, ya que podría provocar un cortocircuito en la batería.

No cargue nunca una batería helada o dañada.

No cubra el aparato.

El modo de funcionamiento automático y las restricciones de uso están explicadas en este manual.

Riesgo de explosión y de incendio.

Una batería en carga puede emitir gases explosivos.

• Durante la carga, la batería debe ponerse en un lugar aireado.
• Evite las llamas y las chispas. No fume.
• Proteja las superficies de contactos eléctricos de la batería contra cortocircuitos.

No deje la batería en carga y sin vigilancia durante mucho tiempo

Riesgo de proyección de ácido.

• Lleve gafas y guantes de protección.
• En caso de contacto con los ojos o la piel, aclarar con abundante agua y acudir inmediatamente al médico.

Conexión / desconexión:

Desconecte la alimentación eléctrica antes de conectar o desconectar las conexiones sobre la batería.

• El borne de la batería no conectado al chasis debe conectarse primero. La otra conexión se debe efectuar en el chasis, lejos de la batería y de la canalización de combustible. El cargador de batería debe conectarse después a la red eléctrica.
• Trás la operación de carga, desconecte el cargador de la red eléctrica, retire la conexión del chasis y la conexión de la batería, en este orden.

Conexiones:

• Dispositivo de clase II
• Este equipo cumple con la norma IEC 61000-3-12
• Este material es conforme a la norma IEC 61000-3-11.

Mantenimiento:

• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su servicio técnico o personas con cualificación similar para evitar un peligro.
• El mantenimiento sólo debe ser realizado por una persona cualificada
• ¡Advertencia!
  Desconecte siempre la toma de corriente de la red eléctrica antes de realizar trabajos sobre el aparato.
• Si el fusible interno se funde, deberá ser reemplazado por el fabricante, su servicio post-venta o una persona cualificada, para evitar todo peligro.
• No utilice nunca disolventes ni otros productos de limpieza agresivos
• Limpie las superficies del aparato con un trapo seco.

Normativa:

• Aparato conforme a las directivas europeas.
• La declaración de conformidad está disponible en nuestra página web.
• Marca de conformidad EAC (Comunidad económica Euroasiática)
• Material conforme a las exigencias británicas. La declaración de conformidad británica esta disponible en nuestra web (dirección en la portada).
• El dispositivo se ajusta a las normas marroquíes.
• La declaración de conformidad C _o (CMIM) está disponible en nuestro sitio web.

Deshecho:

- Este material es objeto de una recogida selectiva. Ne lo tire a la basura doméstica.

DESCRIPCIÓN GENERAL

El GYSFLASH 8.12 PL es ideal para recargar la mayoría de las baterías de plomo-ácido (Gel, AGM, Líquido, ...) y de litio del tipo Fosfato de Hierro de Litio (LFP / LiFePO4) comúnmente utilizadas para motos, coches, servicios públicos y pequeñas máquinas agrícolas.

Este cargador es perfectamente adecuado para:

• Recarga de baterías de plomo de 12 V (6 elementos en serie de 2 V) de 15 Ah a 160 Ah, y hasta 240 Ah para el mantenimiento de la carga.
• Recarga de baterías LFP de 12V (4 elementos en serie de 3V) de 1,2 Ah a 160 Ah, y hasta 240 Ah para el mantenimiento de la carga.

INICIO

1. Conecte el cargador a la batería con el accesorios de su preferencia (pinzas, terminales, etc).
2. Conectar el cargador sobre el toma corriente (red monofásica 220-240 Vac 50-60Hz).
3. Funcionamiento del cargador :

Botón Acción Selección LED
[IMAGE]	pulsación larga(3 s)	Cambiar de modo.	Plomo	● Pb
			Litio	● Lithium
	prensa corta	Cambia la corriente de carga y accede a la opción AGM en el modo Lead.
		Modo de carga Plomo :	1 A	1A ● + ● Pb
			8 A	8A ● + ● Pb
			1 A - AGM	1A ● + 0 Pb
			8 A - AGM	8A ● + 0 Pb
		Modo de carga Litio :	4 A	● 4A + ● Lithium
			8 A	● 8A + ● Lithium

1. Tras unos cinco segundos sin pulsar el botón, la carga se inicia automáticamente.
2. Durante el proceso de carga, el dispositivo indica el estado de la misma. Cuando el indicador ▲ parpadea, la batería está lista para arrancar el motor. Y cuando el indicador OK sigue encendido, la batería está completamente cargada.
3. La carga puede detenerse en cualquier momento desconectando el enchufe o pulsando el botón
4. Tras la operación de carga, desconecte el cargador de la red eléctrica y luego retire la conexión de la batería.

MODOS DE CARGA

- Descripción de los modos y de las opciones:

Modo de carga Plomo (14.4 V / 1 A - 8 A) :

Modo para cargar baterías de plomo de 12 V de 15 Ah a 160 Ah y hasta 240 Ah para el mantenimiento de la carga. Ciclo de carga automática en siete etapas.

Opción FROID/AGM (14.7 V) :

Opción de modificar el voltaje de carga a 14,7 V para carga de baterías en clima frío (menos de 5°C) o para ciertas baterías AGM o baterías con tapones.

Modo de carga Litio (14.4 V / 4 A - 8 A) :

Modo para cargar baterías de litio de 12 V de 1,2 Ah a 160 Ah y hasta 240 Ah para el mantenimiento de la carga. Ciclo de carga automática en ocho etapas.

Algunas baterías Litio integran una protección UVP (Under Voltage Protection) que desconecta la batería en caso de descarga profunda. Esta protección impide que el cargador detecte la batería. Para que el Gysflash 8.12 PL cargue la batería, la protección UVP debe estar desactivada. Para ello, ponga el cargador en modo de carga de litio y desenchúfelo. Pulse el botón mientras vuelve a conectar el Gysflash y manténgalo pulsado durante 5 segundos desde que se enciende el cargador. El cargador desactivará la protección UVP e iniciará automáticamente la carga.

1A

4A

8A

Corriente de carga :

Selección para optimizar la corriente de carga según el tipo de batería (plomo o litio) y su capacidad.

Corriente de carga 1 A 4 A 8 A

Capacidad de la batería	Pb 15	50 Ah - 50	160 Ah
	LFP - 1.2		20 Ah 20	160 Ah
			(36 20 Ah EqPb*) (60	480 Ah EqPb*)

*Equivalente a una batería de plomo : Una batería de litio tiene mejor rendimiento de arranque (CCA) que una batería de plomo-ácido. Es por ello que los fabricantes de baterías de litio indican el equivalente de la batería de plomo (EqPb) que corresponde a la capacidad que tendría una batería de plomo con los mismos rendimientos de arranque. Por ejemplo, una batería LFP de 10 Ah tendrá los mismos rendimientos de arranque que una batería de plomo de alrededor de 30 Ah.

• Curva de carga Plomo :

El Gysflash 8.12 PL utiliza una avanzada curva de carga de plomo-ácido de 7 pasos que garantiza un rendimiento óptimo de su batería de plomo-ácido.

Paso 1 :Análisis

Análisis del estado de la batería (nivel de carga, inversión de polaridad, batería mal conectada...)

Paso 5: Carga (1 A - 8 A)

Carga rápida a la máxima corriente para alcanzar el 80% del nivel de carga.

Paso 2 : Recuperación (0.5 A - 3 A)

Algoritmo de recuperación de elementos dañados tras una descarga profunda.

Carga de tensión constante para llevar el nivel de carga al 100%.

Paso 3 :Test

Prueba de batería sulfatada

Paso 7: Mantenimiento de la carga (13,6 V)

Mantenga el nivel de carga de la batería al máximo.

Paso 4 : Desulfatación (15,8 V)

Algoritmo de desulfatación de la bateria

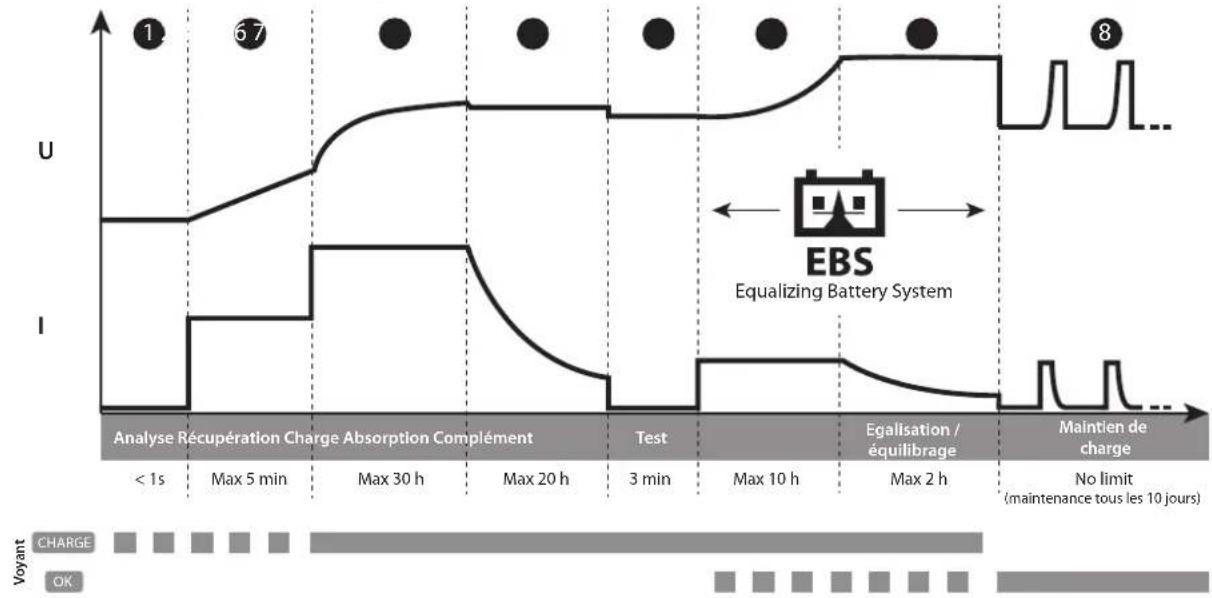

- Curva de carga del litio :

El Gysflash 8.12 PL utiliza una curva de carga de litio avanzada de 8 etapas que garantiza un rendimiento óptimo de su batería LFP.

Paso 1 :Análisis

Análisis del estado de la batería (nivel de carga, inversión de polaridad, batería mal conectada...)

Paso 5 :Test

Prueba de retención de carga.

Paso 2 : Recuperación (0.2 A - 1 A)

Algoritmo de recuperación de descargas profundas.

Paso 6 : Complemento

Reducción de la carga actual para alcanzar el 100% del nivel de carga.

Paso ③ :Carga (4 A - 8 A)

Carga rápida a la máxima corriente para alcanzar el 90% del nivel de carga.

Paso 7 :Ecualización / equilibrio (14.4 V)

Equilibrar las celdas de la batería

Paso 4 :Absorción (13.8 V)

Carga de tensión constante para llevar el nivel de carga al 98%..

Paso 8: Mantenimiento de la carga (13.8 V)

Mantener el nivel de carga de la batería al máximo con una carga de mantenimiento cada 10 días.

• Tiempo de carga estimada

Plomo

Litio

Capacidad de la batería

2 Ah

5 Ah

50 Ah

100 Ah

120 Ah

160 Ah

2 Ah(6 Ah EqPb*)

15 Ah(45 Ah EqPb*)

50 Ah(150 Ah EqPb*)

70 Ah(210 Ah EqPb*)

125 Ah(375 Ah EqPb*)

160 Ah(480 Ah EqPb*)

Tiempo de carga0% >> 90%

2 h

3 h

5 h

9 h

11 h

14 h

1 h

3 h

5 h

6 h

11 h

14 h

*Equivalente a una batería de plomo: Una batería de litio tiene mejor rendimiento de arranque (CCA) que una batería de plomo-ácido. Es por ello que los fabricantes de baterías de litio indican el equivalente de la batería de plomo (EqPb) que corresponde a la capacidad que tendría una batería de plomo con los mismos rendimientos de arranque. Por ejemplo, una batería LFP de 10 Ah tendrá los mismos rendimientos de arranque que una batería de plomo de alrededor de 30 Ah.

Si la moto está equipada con una toma de 12V, el GYSFLASH 8.12 PL es capaz de cargar la batería a través de esta toma con el sistema CAN-BUS, sin tener que encender el cuadro de mandos. En esta configuración, conectar el adaptador de encendedor (ref. 077331) al cargador y a la toma de 12V de la moto y, a continuación, siga el procedimiento de «Puesta en marcha» detallado anteriormente. En algunos casos, es posible que la carga se inicie 2 minutos después de haber realizado las conexiones.

- Protecciones:

El GYSFLASH 8.12 PL dispone de un conjunto de dispositivos que lo protegen contra los cortocircuitos y las inversiones de polaridad. Dispone de un sistema anti chispas que evita las chispas cuando se conecta el cargador a la batería. Este cargador es de doble aislamiento y es compatible con la electrónica de los vehículos.

La GYSFLASH 8.12 PL está equipada con un sensor de temperatura integrado que le permite adaptar su corriente de carga a la temperatura ambiente para evitar el sobrecalentamiento de la electrónica interna.

ANOMALÍAS, CAUSAS Y SOLUCIONES

	Anomalías Causas Soluciones
1	La luz [236A] parpadea rápidamente.	Inversión de PolaridadTensión de la batería demasiado elevadaPinzas en corto-circuito	Compruebe que las abrazaderas están correctamente conectadasCompruebe que se trata de una batería de 12 V.
2	La luz parpadea lentamente.	Batería no funcional o con tensión muy débil.	Cambiar la batería.
3	El indic [HY6S] está encendido.	Fallo en la carga, batería no recuperable.	Cambia la batería y pulsa para reiniciar una carga.
4	La luz [6YAB] permanece encendida incluso después de pulsar el botón	Fallo térmico	Temperatura ambiente demasiado alta (>60°C), ventile la habitación y deje que el cargador se enfríe
5	El indic parpadea.	Cargador en espera (standby)	Presione el botón o conecte una batería al cargador para despertar.
6	El indic [22DH] permanece encendido	Carga interrumpida al pulsar el botón	Presione nuevamente para reiniciar la carga.

CONDICIONES DE GARANTÍA

La garantía cubre todos los defectos o fallos de fabricación durante 2 años a partir de la fecha de compra (piezas y mano de obra). La garantía no cubre :

• Cualquier otro daño debido al transporte.
• El desgaste normal de las piezas (Ej. : cables, pinzas, etc.).
• Los incidentes debidos a un mal uso (error de red eléctrica, caída, desmontaje).

- Los fallos debidos al entorno (contaminación, óxido, polvo).

En caso de avería, devuelva la unidad a su distribuidor, adjuntando:

- una prueba de compra fechada (recibo, factura...)

- una nota explicativa de la avería.
