Gysflash 8.12 PL - Caricabatterie GYS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie automatico
Marca	GYS
Modello	Gysflash 8.12 PL
Tensione nominale	12 V (Piombo e Litio LFP)
Corrente di carica	1 A / 4 A / 8 A a seconda della modalità
Tipi di batterie	Piombo (Gel, AGM, Liquido) e Litio (LFP / LiFePO4)
Capacità della batteria (Piombo)	15 A 160 Ah (carica), fino a 240 Ah (mantenimento)
Capacità della batteria (Litio)	1,2 A 160 Ah (carica), fino a 240 Ah (mantenimento)
Alimentazione	220-240 V AC, 50-60 Hz
Dimensioni (stimate)	20 x 10 x 5 cm
Peso (stimato)	0,8 kg
Funzioni principali	7 fasi per Piombo, 8 fasi per Litio, modalità AGM, desolfatazione, recupero
Protezioni	Inversione di polarità, cortocircuito, protezione antiscintilla, termica
Display	LED di selezione (Pb/Litio, corrente) e stato di carica
Temperatura di funzionamento	0 °C a 40 °C (adattamento automatico)
Norme	CE, EAC, UKCA, CMIM (Marocco)
Garanzia	2 anni (parti e manodopera)
Manutenzione	Pulizia con un panno asciutto; non usare solventi
Accessori in dotazione	Pinze, capicorda, adattatore accendisigari (rif. 077331) opzionale
Compatibilità CAN-BUS	Sì, tramite presa 12 V con adattatore

Domande frequenti - Gysflash 8.12 PL GYS

Come cambiare la modalità di carica tra Piombo e Litio?

Per cambiare modalità, effettuare una pressione lunga (3 secondi) sul pulsante Action. Il LED passerà da Pb a Litio o viceversa.

Cosa significa un LED che lampeggia rapidamente?

Un lampeggio rapido indica inversione di polarità, tensione batteria troppo alta o cortocircuito delle pinze. Controllare i collegamenti e assicurarsi che la batteria sia una 12 V.

Come caricare una batteria al Litio con protezione UVP attivata?

Impostare il caricabatterie in modalità Litio, scollegarlo. Premere il pulsante Action mentre si ricollega il caricabatterie alla rete e tenerlo premuto per 5 secondi dopo la riaccensione. Il caricabatterie disattiverà la protezione UVP e avvierà la carica automaticamente.

Qual è la differenza tra la modalità normale e l'opzione AGM?

L'opzione AGM (Freddo/AGM) aumenta la tensione di carica a 14,7 V, raccomandata per batterie AGM o con tempo freddo (sotto i 5°C). In modalità Piombo, premere brevemente il pulsante per passare tra le correnti e l'opzione AGM.

Posso caricare una batteria completamente scarica (0 V)?

Il caricabatterie può tentare un recupero se la tensione è molto bassa (fase 2). Se la batteria è al di sotto di una soglia critica, il LED lampeggerà lentamente indicando una batteria guasta. In tal caso, sostituire la batteria.

Come collegare il caricabatterie in sicurezza?

Collegare prima il morsetto positivo (rosso) alla batteria, poi il morsetto negativo (nero) al telaio lontano dalla batteria e dalle linee del carburante. Quindi, collegare il caricabatterie alla rete. Dopo la carica, scollegare prima la rete, poi il morsetto negativo, poi il positivo.

Cosa significa il LED OK fisso?

Il LED OK acceso continuamente indica che la batteria è completamente carica. Il caricabatterie passa quindi in modalità mantenimento (13,6 V per piombo, 13,8 V per litio).

Quanto tempo ci vuole per caricare una batteria da 50 Ah?

Per una batteria al piombo da 50 Ah, il tempo di carica dallo 0% al 90% è di circa 5 ore a 8 A. Per una batteria al litio equivalente (150 Ah EqPb), circa 5 ore anch'essa. I tempi variano in base allo stato iniziale.

Posso usare questo caricabatterie su una moto con sistema CAN-BUS?

Sì, utilizzando l'adattatore accendisigari (rif. 077331). Collegare l'adattatore al caricabatterie e alla presa 12 V della moto. La carica può iniziare dopo 2 minuti. Non è necessario accendere il cruscotto.

Cosa fare se il caricabatterie non si avvia e il LED è fisso?

Un LED fisso (non lampeggiante) dopo la pressione del pulsante indica un difetto termico: temperatura ambiente superiore a 60°C. Arieggiare la stanza e lasciare raffreddare il caricabatterie prima di riprovare.

MANUALE UTENTE Gysflash 8.12 PL GYS

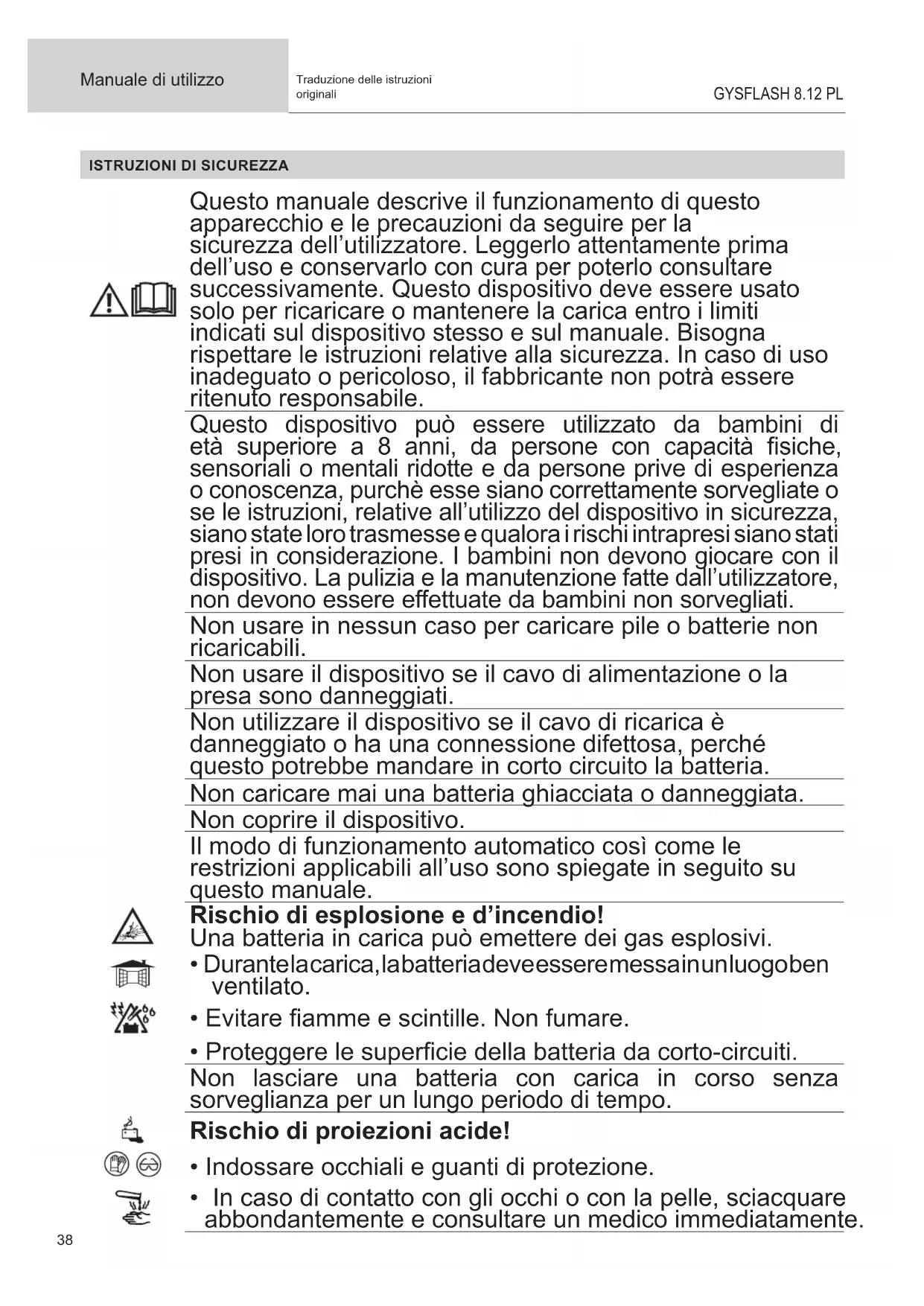

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento di questo apparecchio e le precauzioni da seguire per la sicurezza dell'utilizzatore. Leggerlo attentamente prima dell'uso e conservarlo con cura per poterlo consultare successivamente. Questo dispositivo deve essere usato solo per ricaricare o mantenere la carica entro i limiti indicati sul dispositivo stesso e sul manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Questo dispositivo può essere utilizzato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte e da persone prive di esperienza o conoscenza, purchè esse siano correttamente sorvegliate o se le istruzioni, relative all'utilizzo del dispositivo in sicurezza, siano state loro trasmesse e qualora i rischi intrapresi siano stati presi in considerazione. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione fatte dall'utilizzatore, non devono essere effettuate da bambini non sorvegliati.

Non usare in nessun caso per caricare pile o batterie non ricaricabili.

Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati.

Non utilizzare il dispositivo se il cavo di ricarica è danneggiato o ha una connessione difettosa, perché questo potrebbe mandare in corto circuito la batteria.

Non caricare mai una batteria ghiacciata o danneggiata.

Non coprire il dispositivo.

Il modo di funzionamento automatico così come le restrizioni applicabili all'uso sono spiegate in seguito su questo manuale.

Rischio di esplosione e d'incendio!

Una batteria in carica può emettere dei gas esplosivi.

• Durantelacarica, labatteriadeveesseremessain unluogoben ventilato.
• Evitare fiamme e scintille. Non fumare.
• Proteggere le superficie della batteria da corto-circuiti.

Non lasciare una batteria con carica in corso senza sorveglianza per un lungo periodo di tempo.

Rischio di proiezioni acide!

• Indossare occhiali e guanti di protezione.
• In caso di contatto con gli occhi o con la pelle, sciacquare abbondantemente e consultare un medico immediatamente.

Connessione / Sconnessione:

• Scollegare l'alimentazione prima di collegare o scollegare le connessioni della batteria.
• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'altro collegamento deve essere effettuato sul telaio lontano dalla batteria, dalla canaletta del carburante e dal serbatoio. Il caricabatterie deve essere collegato alla rete elettrica.
• Dopo l'operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare la connessione dal telaio e infine la connessione dalla batteria, nell'ordine indicato.

Collegamento:

• Dispositivo di classe II
• Questo materiale è in conformità con la CEI 61000-3-12
• Questo materiale è conforme alla CEI 61000-3-11.

Manutenzione:

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, il suo servizio post-vendita o delle persone similmente qualificata per evitare qualsiasi pericolo.
• Le manutenzioni devono essere effettuate solo da personale qualificato.

• Avvertenze! Scollegare sempre la spina dalla presa elettrica prima di effettuare qualsiasi manipolazione sul dispositivo.
• Se il fusibile interno è fuso, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di qualifica simile per evitare pericoli.
• non usare in nessun caso solventi o altri prodotti di pulizia aggressivi.
• Pulire le superfici del dispositivo con uno straccio secco.

Regolamentazione:

• Apparecchio conforme alle Direttive Europee.
• La dichiarazione di conformità è disponibile sul nostro sito internet.
• Marchio di conformità EAC (Comunità Economica Eurasiatica)
• Materiale conforme alle esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito internet (vedere la pagina di copertina).
• Apparecchio conforme alle norme Marocchine.
• La dichiarazione C _2 (CMIM) di conformità è disponibile sul nostro sito internet.

Smaltimento :

- Questo materiale è soggetto alla raccolta differenziata. Non smaltire con i rifiuti domestici.

DESCRIZIONE GENERALE

Il GYSFLASH 8.12 PL è ideale per ricaricare la maggior parte delle batterie al piombo (Gel, AGM, Liquido, ...) e al litio di tipo Litio Ferro Fosfato (LFP / LiFePO4) comunemente utilizzate per moto, auto, utenze e piccole macchine agricole.

Questo caricabatterie è perfettamente adatto per:

-La ricarica di batterie piombo 12 V (6 elementi in serie da 2 V) da 15 Ah a 160 Ah, e fino a 240 Ah per il mantenimento della carica.

-La ricarica di batterie LFP 12 V (4 elementi in serie da 3 V) da 1.2 Ah a 160 Ah, e fino a 240 Ah per il mantenimento della carica.

AVVIAMENTO

1. Collegare il caricabatterie alla batteria con l'accessorio scelto (morsetti, connettori a occhiello, ecc.).
2. Collegare il caricabatterie sulla presa settore (rete monofase 220-240 Vac 50-60 Hz).
3. Funzionamento del caricabatterie :

Pulsante Azioni Scelta LED
	pressione pro-lungata (3 s)	Cambiare la modalità.	Piombo	● Pb
			Litio	● Lithium
	pressione breve	Modificare la corrente di carica e accedere all'opzione AGM in modalità Piombo.
		In modalità Piombo:	1 A	1A ● + ● Pb
			8 A	8A ● + ● Pb
			1 A - AGM	1A ● + 0 Pb
			8 A - AGM	8A ● + 0 Pb
		In modalità Litio :	4 A	● 4A + ● Lithium
			8 A	● 8A + ● Lithium

1. Dopo circa cinque secondi, la carica si avvia automaticamente.
2. Durante la carica, il dispositivo indica lo stato di avanzamento della carica. Quando la spia lampeggia, la batteria è pronta ad avviare il motore. E quando la spia OK rimane accesa, la batteria è completamente carica.
3. La carica può essere interrotta ad ogni momento scollegando la spina dalla presa o premendo il tasto
4. Dopo l'operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare le connessioni dalla batteria.

MODALITA' DI CARICA

- Descrizione dei Modi di carica e delle opzioni:

Modalità CARICA Piombo (14.4 V / 1 A - 8 A) :

Modalità destinata alla ricarica di batterie 12V al piombo da 15 Ah a 160 Ah e fino a 2400 Ah per il mantenimento della carica. Ciclo di carica automatico sette tappe.

Opzione Freddo/AGM (14.7 V):

Opzione modificando la tensione di carica a 14.7V per la carica di batterie a tempo freddo (temperature inferiori a 5°C) o per certe batterie AGM o batterie con tappi.

Modalità CARICA Litio (14.4 V / 4 A - 8 A) :

Modalità destinata alla ricarica di batterie 12V al piombo da 1.2 Ah a 160 Ah e fino a 240 Ah per il mantenimento della carica. Ciclo di carica automatico in otto tappe.

Alcune batterie al litio integrano una protezione UVP (Under Voltage Protection) che scollega la batteria in caso di scarica profonda. Questa protezione impedisce al caricabatterie di rilevare la batteria. Affinchè il Gysflash 8.12 PL possa caricare la batteria, bisona disattivare la protezione UVP. Per fare questo, posizionare il caricabatterie in modalità carica Litio, poi scollegarlo. Premere il pulsante ▶ mentre si ricollega il Gysflash e tenerlo premuto per 5 secondi dall'accensione del caricabatterie. Il caricabatterie disattiverà la protezione UVP e lancerà automaticamente la carica.

Corrente di carica:

● 1A ● 4A ● 8A Selezione che permette d'ottimizzare la corrente di carica in funzione del tipo di batteria (piombo o litio) e della sua capacità.

Corrente di carica 1 A 4 A 8 A

Capacità della batteria	Pb 15	50 Ah - 50	160 Ah
	LFP - 1.2		20 Ah 20	160 Ah
			(36 60 Ah EqPb*) (60	480 Ah EqPb*)

*Equivalente batterie piombo: Una batteria litio possiede migliori prestazioni di avviamento (CCA) che una batteria al piombo. E' per questo che certi fabbricanti di batterie al litio indicano l'equivalente batteria al piombo (EqPb) che corrisponde alla capacità che avrebbe una batteria al piombo con le stesse prestazioni di avviamento. Per esempio, una batteria LFP da 10 Ah avrà le stesse prestazioni di avviamento di una batteria al piombo da circa 30 Ah.

• Curva di carica (Piombo):

Il GYSflash 8.12 PL utiliza una curva di carica Piombo evoluta in 7 tappe che garantisce le prestazioni ottimali della vostra batteria al piombo.

Fase 1: Analisi

Analisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata...)

Fase 5: Carica (1 A - 8 A)

Carica veloce a corrente massima che permette di arrivare all' 80% del livello di carica.

Fase 2: Recupero (0.5 A - 3 A)

Algoritmo di recupero degli elementi danneggiati in seguito ad una scarica profonda.

Fase 6: Assorbimento (14.4 V o 14.7 V con opzione AGM)

Carica a tensione costante per portare il livello di carica al 100%.

Fase 3: Test

Test della batteria solfatata

Fase 7: Mantenimento della carica (13.6 V)

Mantiene il livello di carica della batteria al suo massimo.

Fase 4: Desolforazione (15.8 V)

Algoritmo di desolfatazione della batteria.

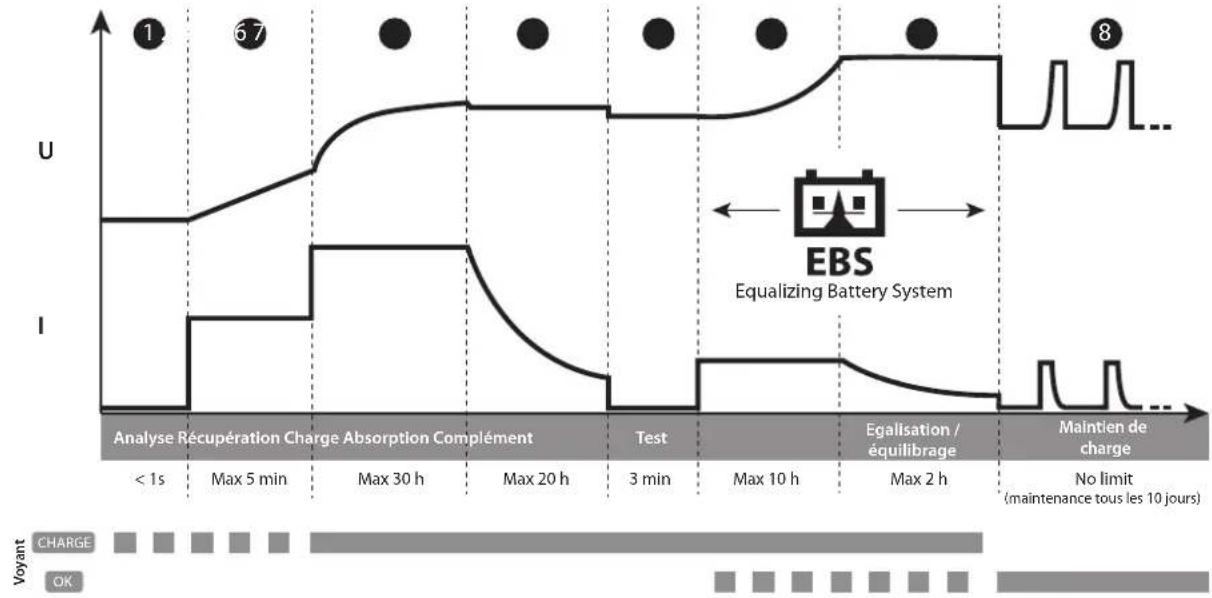

• Curva di carica Litio:

Il GYSflash 8.12 PL utilizza una curva di carica Litio evoluta in 8 tappe che garantisce le prestazioni ottimali della vostra batteria LFP.

Analisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata...)

Fase 5: Test

Test di conservazione della carica.

Fase 2: Recupero (0.2 A - 1 A)

Algoritmo di recupero a seguito di una scarica profonda.

Fase 6: Complemento

Carica a corrente ridotta che permette di raggiungere il 100% del livello di carica.

Fase ③: Carica (4 A - 8 A)

Carica veloce alla massima corrente per raggiungere il 90% del livello di carica.

Fase 7: Equalizzazione / bilanciamento (14.4V)

Bilanciamento delle celle della batteria

Fase 4: Assorbimento (13.8 V)

Carica a tensione costante per portare il livello di carica al 98%.

Fase 8: Mantenimento della carica (13.8 V)

Mantenimento del livello di carica della batteria al suo massimo con carica di mantenimento ogni 10 giorni.

• Tempo stimato di carica

Piombo

Litio

Capacità della batteria

2 Ah

5 Ah

50 Ah

100 Ah

120 Ah

160 Ah

2 Ah(6 Ah EqPb*)

15 Ah(45 Ah EqPb*)

50 Ah(150 Ah EqPb*)

70 Ah(210 Ah EqPb*)

125 Ah(375 Ah EqPb*)

160 Ah(480 Ah EqPb*)

Tempo di carica0% >> 90%

2 h

3 h

5 h

9 h

11 h

14 h

1 h

3 h

5 h

6 h

11 h

14 h

*Equivalente batterie piombo: Una batteria litio possiede migliori prestazioni di avviamento (CCA) che una batteria al piombo. E' per questo che certi fabbricanti di batterie al litio indicano l'equivalente batteria al piombo (EqPb) che corrisponde alla capacità che avrebbe una batteria al piombo con le stesse prestazioni di avviamento. Per esempio, una batteria LFP da 10 Ah avrà le stesse prestazioni di avviamento di una batteria al piombo da circa 30 Ah.

Se la moto è dotata di una presa 12 V, il GYSFLASH 8.12 PL è capace di caricare la batteria tramite questa presa con il sistema CAN-BUS, senza dover accendere il cruscotto. In questa configurazione, collegare l'adattatore all'accendi-sigari (cod. 077331) sul caricabatterie e la presa 12 V della moto poi seguire la procedura di «Accensione» spiegata sopra. In certi casi, è possibile che la carica si avvii solo dopo 2 minuti dopo che le connessioni sono state effettuate.

- Protezioni :

Il GYSFLASH 8.12 PL possiede un insieme di dispositivi che lo proteggono dai corto-circuiti e dalle inversioni di polarità. Dispone di un sistema che evita ogni scintilla durante il collegamento del caricabatterie alla batteria. Il caricabatterie è a doppio isolamento ed è compatibile con l'elettronica dei veicoli.

Il GYSFLASH 8.12 PL è dotato di un sensore di temperatura integrato che le permette di adattare la sua corrente di carica in funzione della temperatura dell'ambiente per evitare il surriscaldamento dell'elettronica interna.

ANOMALIE, CAUSE, RIMEDI

	Anomalie Cause Rimedi
1	La spia [CHZ0] lampeggia velocemente.	Inversione di polaritàTensione della batteria troppo elevataPinze in corto-circuito	Verificare che i morsetti siano correttamente collegatiVerificare che si tratti di una batteria 12V
2	La luce [2058] lampeggia lentamente.	Batteria fuori servizio o molto debole in tensione.	Cambiare la batteria.
3	La spia è accesa.	Fallimento durante la carica, batteria irrecuperabile.	Cambiare la batteria e premere per riavviare la carica.
4	La spia [SD6K] rimane accesa anche dopo la pressione sul tasto ▶.	Difetto termico	Temperatura circostante troppo elevata (>60°C), aerare il locale e lasciare che il caricabatterie si raffreddi.
5	La spia lampeggia.	Caricabatteria in standby.	Premere sul bottone o connettere una batteria al caricabatterie per uscire dallo standby.
6	La spia resta accesa.	La carica si interrompe premendo il pulsante . ▶	Premere nuovamente per riavviare la carica.

CONDIZIONI DI GARANZIA

La garanzia copre ogni difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Ogni danno dovuto al trasporto.
• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
• I guasti legati all'ambiente (inquinamento, ruggine, polvere).
  In caso di guasto, rispedire il dispositivo al vostro distributore, allegando:
• una prova d'acquisto con data (scontrino, fattura ...)
• una nota spiegando il guasto.

TABLEAU TECHNIQUE / TECHNICAL TABLE / TECHNISCHE DATEN / TABLA TÉCNICA / ТАБЛИЦА С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ / TABELLA TECNICA / TECHNISCHE TABEL

		Gysflash 8.12 PL
Référence modèleReferenceArt.-Nr. des ModellsReferencia del modelo	Артикул моделиReferentie modelRiferimento modello	069282
Tension d'alimentation assignéeRated power supply voltageNetzspannungTensión de red asignada	Номинальное напряжение питанияNominale voedingsspanningTensione di alimentazione nominale	~ 220-240 VAC50 / 60 Hz
Puissance assignéeRated powerNetzleistungPotencia asignada	Номинальная мощностьNominale vermogenPotenza nominale	130 W
Tension de sortie assignéeRated output voltageAusgangsspannungTensione de salida asignada	Номинальные выходные напряженияUitgaande nominale spanningTensione di uscita nominale	12 VDC
Courants de sortie assignésRated output currentAusgangsstromCorriente de salida asignada	Номинальный выходной токUitgaande nominale spanningCorrente di uscita nominale	1 A / 4 A / 8 A
Capacité assignée de batterieRated battery capacityBatterie-KapazitätCapacidad asignada de batería	Номинальная емкость батареиNominale accu capaciteitCapacità nominale della batteria	1.2 - 240 Ah
Consommation batteries au reposBattery consumption when idleVerbrauch im RuhezustandConsumo de baterías en reposo	Потребление АКБ в нерабочем состоянииAccu verbruik in ruststandConsumo batterie in riposo	< 0.4Ah/month
OndulationRippleWelligkeitOndulación	КолебаниеGolvingOndulazione	< 150 mV rms
Courbe de chargeCharging curveLadekennlinieCurva de carga	Кривая зарядкиLaadcurveCurva di carica	IUoU
Température de fonctionnementOperating temperatureBetriebstemperaturTemperatura de funcionamiento	Рабочая температураWerktemperatuurTemperatura di funzionamento	-20°C – +50°C
Température de stockageStorage temperatureLagertemperaturTemperatura de almacenado	Температура храненияOpslagtemperatuurTemperatura di sloccaggio	-20°C – +80°C
Indice de protectionProtection ratingSchutzartÍndice de protección	Степень защитыBeschermingsklasseGrado di protezione	IP65
Classe de protectionProtection classSchutzklasseClase de protección	Класс защитыBeschermingsklasseClasse di protezione	Class II
Niveau de bruitNoise levelStörpegelNivel de ruido	Уровень шумаGeluidsniveauLivello di rumore	< 55 dB
PoidsWeightGewichtPeso	BecGewichtPeso	0.85 Kg
Dimensions (L x H x P)Dimensions (L x H x D)Abemssungen (L x H x T)Dimensiones (L x A x A)	Размеры (Д x В x Ш)Afmetingen (L x H x B)Dimensioni (L x H x D)	190 x 100 x 52 mm
NormesStandardsNormenNormas	НормыNormenNorme	EN 60335-1EN 60335-2-29EN 62233CEI EN 60529EN 50581EN 55014-1EN 55014-2CEI 61000-3-2CEI 61000-3-3

PLASTRON / CONTROL PANEL STICKER / FRONTSEITE / TECLADO / ПАНЕЛЬ УПРАВЛЕНИЯ / VOORSTUK / TASTIERA DI COMMANDO

Vega – Parco Scientifico Tecnologico di

Venezia

Via delle Industrie, 25/4

30175 Marghera - VE

Italia

www.gys-welding.com

[phone]

[e-mail]

GYS China

Filiale / 子公司

6666 Songze Road,

Qingpu District

201706 Shanghai

China

www.gys-china.com.cn

[phone]

[e-mail]

GYS Iberica

Filiale / Filial

Avenida Pirineos 31, local 9

28703 San Sebastian de los reyes

España

www.gys-welding.com

+34 917.409.790

[e-mail]
