Type de produit	Ventilateur d'extraction axial
Marque	Soler & Palau
Modèle	SILENT DESIGN (SILENT-100/200/300 DESIGN)
Diamètre d'ouverture de montage	105 mm (SILENT-100), 125 mm (SILENT-200), 160 mm (SILENT-300)
Diamètre de conduit recommandé	100 mm (SILENT-100), 125 mm (SILENT-200), 150/160 mm (SILENT-300)
Alimentation électrique	Monophasé, tension et fréquence selon plaque signalétique
Double isolation	Classe II, pas de raccordement à la terre
Fonctions disponibles	Automatique (hygrostat), temporisation réglable, marche manuelle
Plage d'hygrostat (modèle CHZ)	60 à 90% HR
Temporisation (modèle CRZ)	1 à 30 minutes
Temporisation (modèle CHZ)	2 à 20 minutes
Installation	Murale ou plafond, avec clapet anti-retour
Entretien	Nettoyage régulier de la grille de protection
Sécurité	Utilisation par enfants de plus de 8 ans avec surveillance
Garantie	Défauts d'origine couverts
Matériau	Non spécifié
Poids	Non spécifié

FOIRE AUX QUESTIONS - SILENT DESIGN Soler & Palau

Comment installer le ventilateur SILENT DESIGN ?

L'installation se fait au mur ou au plafond. Pratiquez une ouverture du diamètre adapté (105, 125 ou 160 mm selon le modèle). Fixez l'appareil avec les vis et chevilles fournies. Veillez à ne pas comprimer la bouche de sortie et assurez-vous que le clapet anti-retour s'ouvre librement. Raccordez le câble électrique au bornier et remettez la grille de protection.

Comment régler la temporisation sur les modèles CRZ et CHZ ?

Sur le circuit imprimé, utilisez le potentiomètre 't min.' : tournez dans le sens horaire pour augmenter la temporisation, antihoraire pour la diminuer. Pour le modèle CRZ, la temporisation va de 1 à 30 minutes ; pour le CHZ, de 2 à 20 minutes. Attention à ne pas forcer.

Que faire si le ventilateur ne s'arrête pas ?

Si l'appareil ne s'arrête jamais, vérifiez que le potentiomètre d'hygrométrie n'est pas en position maximum. Tournez-le dans le sens antihoraire pour le diminuer. Si le taux d'humidité dépasse 90% HR, l'appareil ne s'arrêtera pas ; abaissez l'humidité dans la pièce.

Comment nettoyer le ventilateur ?

Nettoyez régulièrement la grille de protection (1) pour éviter l'accumulation de poussière. Ne démontez pas d'autres pièces que celles indiquées ; toute autre manipulation annulerait la garantie.

Puis-je installer le SILENT DESIGN au plafond ?

Oui, l'appareil peut être installé soit au mur soit au plafond. Assurez-vous de respecter les diamètres d'ouverture et d'utiliser un conduit individuel si nécessaire. Suivez les schémas d'installation fournis dans la notice.

Quel diamètre de conduit utiliser pour chaque modèle ?

Pour SILENT-100 DESIGN : conduit de 100 mm. Pour SILENT-200 DESIGN : conduit de 125 mm. Pour SILENT-300 DESIGN : conduit de 150 ou 160 mm.

Comment raccorder électriquement le ventilateur ?

Le SILENT DESIGN est à double isolation (Classe II) : pas de terre. Raccordez-le à un réseau monophasé (tension/fréquence sur plaque). Prévoyez un interrupteur avec ouverture de 3 mm minimum. Le câble entre par l'arrière via le passe-câbles et se branche au bornier selon le schéma correspondant à votre modèle (CZ, CRZ ou CHZ).

Que signifient les suffixes CZ, CRZ et CHZ ?

CZ : modèle de base avec commande par interrupteur lumière. CRZ : modèle avec temporisation réglable (1-30 min). CHZ : modèle avec hygrostat électronique (60-90% HR) et temporisation (2-20 min).

L'appareil est-il garanti ?

Oui, tout défaut d'origine est couvert par la garantie. Vérifiez à réception que le modèle et les caractéristiques (tension, fréquence) correspondent à votre installation.

Puis-je utiliser le ventilateur dans une salle de bain ?

Oui, le SILENT DESIGN convient pour la ventilation de pièces humides comme les salles de bain, surtout les modèles CHZ avec hygrostat. Assurez-vous de respecter les normes électriques en vigueur et d'installer un interrupteur adapté.

MODE D'EMPLOI SILENT DESIGN Soler & Palau

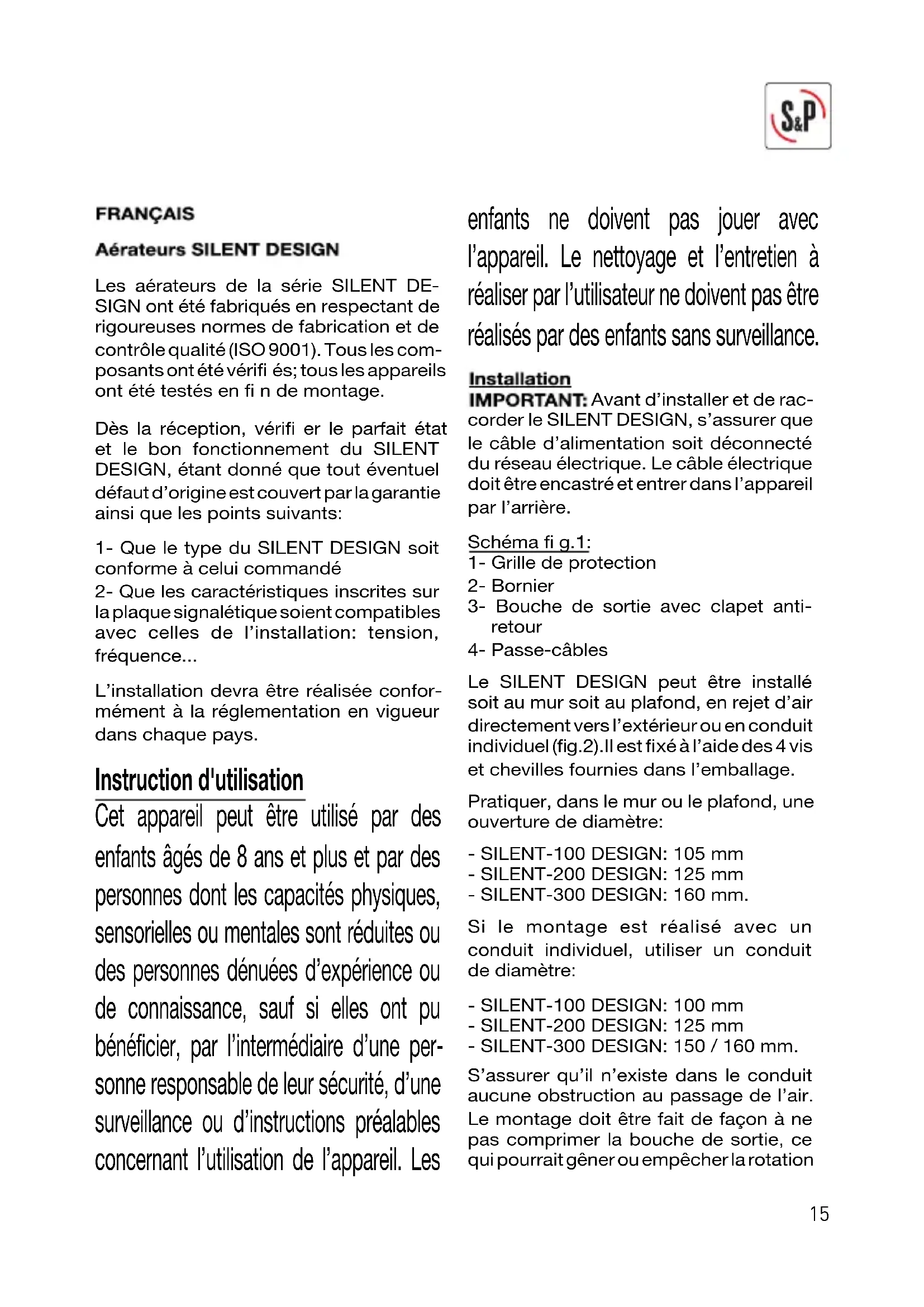

Aérateurs SILENT DESIGN

Les aérateurs de la série SILENT DESIGN ont été fabriqués en respectant de rigoureuses normes de fabrication et de contrôle qualité (ISO 9001). Tous les composants ont été vérifi és; tous les appareils ont été testés en fin de montage.

Dès la réception, vérifi er le parfait état et le bon fonctionnement du SILENT DESIGN, étant donné que tout éventuel défaut d'origine est couvert par la garantie ainsi que les points suivants:

1- Que le type du SILENT DESIGN soit conforme à celui commandé
2- Que les caractéristiques inscrites sur la plaque signalétique soient compatibles avec celles de l'installation: tension, fréquence...

L'installation devra être réalisée conformément à la réglementation en vigueur dans chaque pays.

Instruction d'utilisation

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien à réaliser par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

Installation

IMPORTANT: Avant d'installer et de raccorder le SILENT DESIGN, s'assurer que le câble d'alimentation soit déconnecté du réseau électrique. Le câble électrique doit être encastré et entrer dans l'appareil par l'arrière.

Schéma fi g.1:

1- Grille de protection
2- Bornier
3- Bouche de sortie avec clapet anti-retour
4- Passe-câbles

Le SILENT DESIGN peut être installé soit au mur soit au plafond, en rejet d'air directement vers l'extérieur ou en conduit individuel (fig.2). Il est fixé à l'aide des 4 vis et chevilles fournies dans l'emballage.

Pratiquer, dans le mur ou le plafond, une ouverture de diamètre:

• SILENT-100 DESIGN: 105 mm
• SILENT-200 DESIGN: 125 mm
• SILENT-300 DESIGN: 160 mm.

Si le montage est réalisé avec un conduit individuel, utiliser un conduit de diamètre:

• SILENT-100 DESIGN: 100 mm
• SILENT-200 DESIGN: 125 mm
• SILENT-300 DESIGN: 150 / 160 mm.

S'assurer qu'il n'existe dans le conduit aucune obstruction au passage de l'air. Le montage doit être fait de façon à ne pas comprimer la bouche de sortie, ce qui pourrait gêner ou empêcher la rotation

de l'hélice et rendre l'appareil bruyant ou inopérant. Vérifi er que le clapet anti-retour placé sur la bouche de sortie (3) s'ouvre sans diffi culté et faire attention de ne pas l'endommager lors du montage. Entrer le câble électrique par le Passe-câbles (4) puis le fi xer au mur. Raccorder le câble électrique comme indiqué ci-après et replacer la grille de protection.

Raccordement électrique

Le SILENT DESIGN est un aérateur prévu pour être raccordé à un réseau monophasé dont la tension et la fréquence sont indiquées sur la plaque signalétique placée à l'arrière de l'appareil.

La double isolation Classe II fait qu'il n'est pas nécessaire de le raccorder à la terre.

Pour le raccordement, prévoir dans l'installation électrique un interrupteur ayant une ouverture entre contacts d'au moins 3 mm.

Le câble électrique doit être introduit dans le SILENT DESIGN par l'arrière de l'appareil le faisant passer par le Passe-câbles (4). Une fois le câble introduit le brancher au bornier (2) suivant la version installée:

SILENT CZ DESIGN

Pour ces modèles sont proposés deux schémas:

Fig.3- Un seul interrupteur pour commander la lumière et la mise en route du SILENT DESIGN

Fig.4- Un interrupteur indépendant pour commander la mise en route du SILENT DESIGN

SILENT-100 CZ DESIGN 12V

Pour ces modèles utilise le schéma fi g.11

SILENT CRZ DESIGN

Modèles équipés d'une temporisation réglable. La temporisation permet à l'ap-

pareil de continuer à fonctionner, le temps déterminé par la temporisation, après que l'interrupteur ait été fermé (fi g.6).

Le schéma de câblage fi g.5 montre comment, avec le même interrupteur, commander la lumière dans la pièce et la mise en route du SILENT DESIGN.

Pour régler cette temporisation agir sur le potentiomètre situé sur le circuit imprimé (fi g.7):

• Pour diminuer la temporisation tourner dans le sens inverse des aiguilles d'une montre (mini: 1 minutes)
• Pour augmenter la temporisation, tourner dans le sens des aiguilles d'une montre (maxi: 30 minutes).

SILENT CHZ DESIGN

La version CHZ est équipée d'un hygrostat électronique réglable entre 60 et 90 % HR (% d'humidité relative) et d'une temporisation réglable entre 2 et 20 minutes.

Recommandations particulières:

• En cas de modification des réglages de l'aérateur vous serez amenés à manipuler les potentiomètres situés sur le circuit imprimé.
• Ces potentiomètres sont fragiles et doivent être manipulés avec précaution.
• Pour que la mesure d'humidité soit correcte il faut que l'aérateur soit installé dans une zone où il existe une bonne circulation d'air.
• Ne pas modifi er le réglage de l'hygrométrie en dehors de la pièce où doit être installé l'aérateur
• Si le niveau d'hygrométrie est en permanence supérieur 90%HR, l'aérateur ne s'arrêtera pas.

Réglages:

Les aérateurs sont préréglés en usine sur la position 60% pour l'hygrométrie relative et 2 minutes pour la temporisation.

Si l'hygrométrie dans la pièce à ventiler est inférieure à 60%, l'aérateur ne se mettra pas en marche. Si elle est supérieure, l'aérateur se met en marche jusqu'à ce que le niveau d'humidité soit de nouveau inférieur à 60%HR puis fonctionne le temps fi xé par la temporisation.

Si vous désirez modifi er le réglage de la valeur d'hygrométrie, c'est à dire maintenir dans la pièce un taux d'humidité supérieur à 60%HR tourner avec précaution le potentiomètre «%Hr» situé sur le circuit imprimé (fi g.10) dans le sens des aiguilles d'une montre.

Si vous désirez modifi er le réglage de la temporisation, c'est à dire augmenter le temps de fonctionnement de l'aérateur après que le niveau d'humidité soit revenu au niveau de la consigne, tourner avec précaution le potentiomètre « t min. » situé sur le circuit imprimé (fi g.10) dans le sens des aiguilles d'une montre.

ATTENTION: Quand l'aérateur est entré en phase de temporisation, vous devez le laisser terminer avant de procéder à un nouveau réglage.

Fonctionnement

Cas 1: Fonctionnement automatique seul (fi g.9).

L'appareil se met en marche automatiquement quand le niveau d'humidité dans la pièce est supérieur à la valeur préréglée. Il s'arrête quand le niveau d'humidité est de nouveau inférieur à la valeur préréglée et après le temps fi xé par la temporisation.

Cas 2: Fonctionnement automatique avec possibilité de mise en marche manuelle avec l'interrupteur de la lumière (fi g.8).

Fonctionnement automatique similaire au cas 1, plus la possibilité de mise en marche en actionnant l'interrupteur de la lumière, quand le niveau d'humidité dans la pièce est inférieur à la valeur préréglée. Dans ce cas, après avoir éteint la lumière, l'appareil continue de fonctionner le temps fi xé par la temporisation.

ATTENTION: Le fonctionnement automatique est prioritaire sur le fonctionnement manuel, c'est à dire qu'il ne sera pas possible d'arrêter l'appareil avec l'interrupteur tant que le niveau d'humidité dans la pièce sera supérieur au niveau préréglé.

SILENT-100 CHZ / CRZ DESIGN 12V

Pour ces modèles utilise le schéma fi g.12.

Remarques:

Si l'aérateur ne se met pas en marche.

- le potentiomètre de réglage de l'hygro-métrie n'est pas en position mini. Le repositionner en tournant dans le sens inverse des aiguilles d'une montre (ne pas forcer sur le potentiomètre).

- l'aérateur est dans une zone où l'air ne circule pas facilement.

- le niveau d'humidité dans la pièce est inférieur à 60%HR.

Si l'aérateur ne s'arrête jamais:

- le potentiomètre de réglage de l'hygrométrie n'est pas en position maxi. Le repositionner en tournant dans le sens des aiguilles d'une montre (ne pas forcer sur le potentiomètre).

- le niveau d'humidité dans la pièce est supérieur à 90%HR.

Instruction d'utilisation

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien à réaliser par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

Entretien

Nettoyer régulièrement la grille (1) pour éviter l'accumulation de poussière.

Nous vous conseillons de ne pas démon- ter d'autres pièces que celles indiquées; toutes autres manipulations pourraient entraîner la suppression de la garantie.

S&P se réserve le droit de modifi er ces instructions sans préavis.

Mise hors service et recyclage

La norme de la CEE et l'engagement que nous devons maintenir envers les futures générations nous obligent à recycler le matériel; nous vous prions de ne pas oublier de déposer tous les éléments restants de l'emballage dans les containers correspondants de recyclage. Si ce symbole est apposé sur l'appareil, déposer l'appareil remplacé dans la déchetterie la plus proche.
