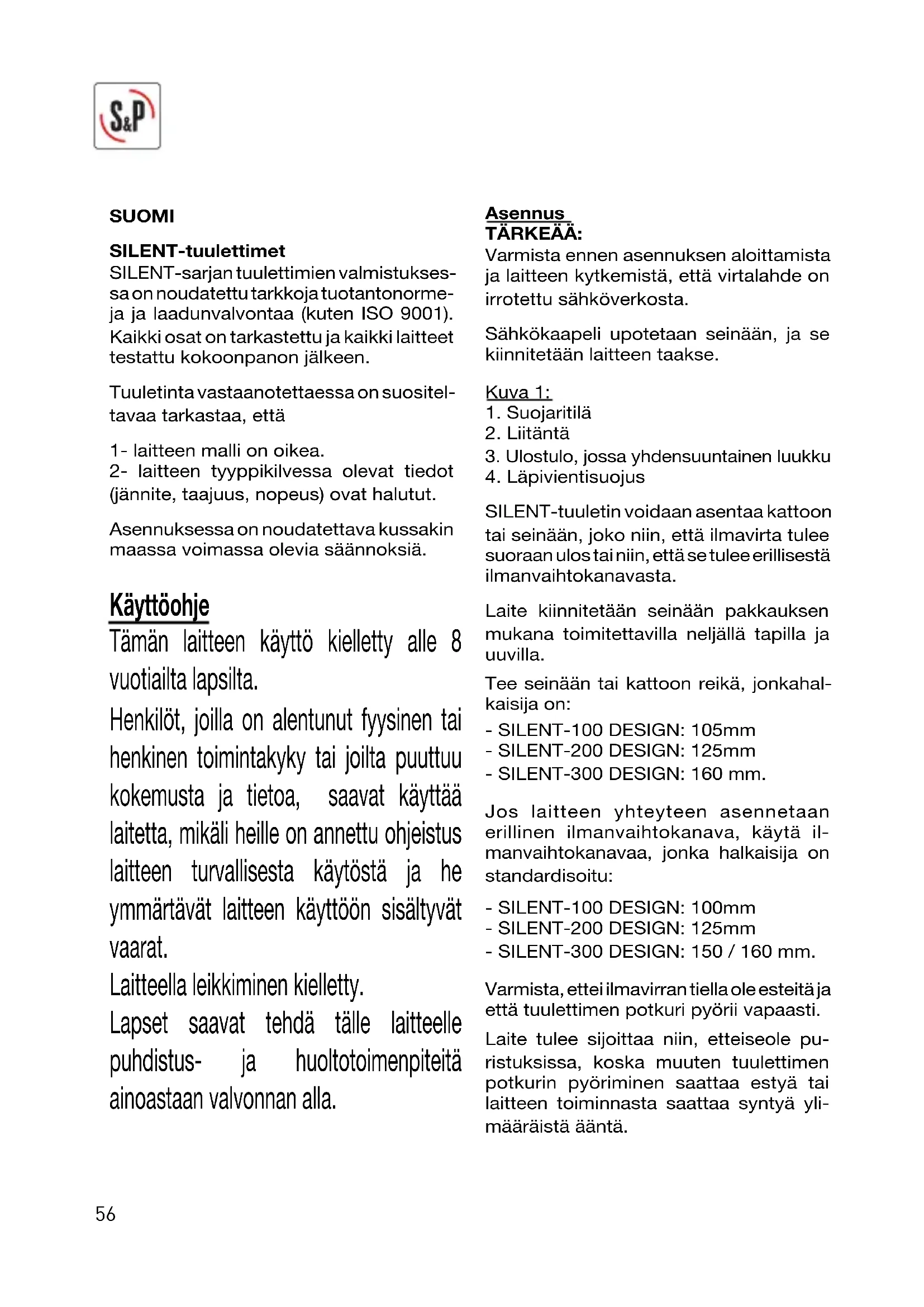

KÄYTTÖOHJE SILENT DESIGN Soler & Palau

1- laitteen malli on oikea.

2- laitteen tyyppikilvessa olevat tiedot

(jännite, taajuus, nopeus) ovat halutut. Asennuksessa on noudatettava kussakin maassa voimassa olevia säännoksiä. (ZLUU\Z ;f92,ff! Varmista ennen asennuksen aloittamista ja laitteen kytkemistä, että virtalahde on irrotettu sähköverkosta. Sähkökaapeli upotetaan seinään, ja se kiinnitetään laitteen taakse. Kuva 1:

3. Ulostulo, jossa yhdensuuntainen luukku

SILENT-tuuletin voidaan asentaa kattoon tai seinään, joko niin, että ilmavirta tulee suoraan ulos tai niin, että se tulee erillisestä ilmanvaihtokanavasta. Laite kiinnitetään seinään pakkauksen mukana toimitettavilla neljällä tapilla ja uuvilla. Tee seinään tai kattoon reikä, jonkahal- kaisija on: - SILENT-100 DESIGN: 105mm - SILENT-200 DESIGN: 125mm - SILENT-300 DESIGN: 160 mm. Käyttöohje Tämän laitteen käyttö kielletty alle 8 vuotiailta lapsilta. Henkilöt, joilla on alentunut fyysinen tai henkinen toimintakyky tai joilta puuttuu kokemusta ja tietoa, saavat käyttää laitetta, mikäli heille on annettu ohjeistus laitteen turvallisesta käytöstä ja he ymmärtävät laitteen käyttöön sisältyvät vaarat. Laitteella leikkiminen kielletty. Lapset saavat tehdä tälle laitteelle puhdistus- ja huoltotoimenpiteitä ainoastaan valvonnan alla. Jos laitteen yhteyteen asennetaan erillinen ilmanvaihtokanava, käytä il- manvaihtokanavaa, jonka halkaisija on standardisoitu: - SILENT-100 DESIGN: 100mm - SILENT-200 DESIGN: 125mm - SILENT-300 DESIGN: 150 / 160 mm. Varmista, ettei ilmavirran tiella ole esteitä ja että tuulettimen potkuri pyörii vapaasti. Laite tulee sijoittaa niin, etteiseole pu- ristuksissa, koska muuten tuulettimen potkurin pyöriminen saattaa estyä tai laitteen toiminnasta saattaa syntyä yli- määräistä ääntä.57

Noudata näissä malleissa seuraavaa ohjetta: Kuva 3. Käynnistä tuuletin valokatkai- simesta. Kuva 4. Käynnistä tuuletin erillisellä katkaisimella.

SILENT-100 CZ DESIGN 12V

Noudata näissä malleissa seuraavaa ohjetta kuva 11.

Mallit, joissa on säädettävä ajastin. Ajastimen avulla laite voi olla käynnissä jastimen määrittämän ajan sen jälkeen, kun kytkin on suljettu (kuva 6). Varmista, että ulostuloon (3) sijoitettu yhdensuuntainen luukku aukeaa helposti ja huolehdi, ettei se vahingoitu asennuk- sen aikana. Aseta sähkökaapeli läpivientisuojukseen (4) ja kiinnitä laite seinään. Kytke laite sähköverkkoon alla kuvatulla tavalla ja aseta suojaritilä paikalleen. :pORR`[RLU[p SILENT-tuuletin käyttää yksivaiheista sähköverkkoa. Sen käyttämä jännite ja aajuus on merkitty laitteessa olevaan tyyppikilpeen. Tuulettimissa on kaksinkertainen sähkö- eristys (luokka II), eikä niissä näin ollen tarvita maadoitusta. Sähköasennuksessa on käytettavä mo- ninapakytkintä, jonka kosketinvälien on oltava vähintään 3 mm. Sähkökaapelin on kuljettava SILENTtuu- lettimeen läpivientisuojuksen kautta (4). Kun kaapeli on kiinnitetty, kytke säh- kövirta liitäntään (2) asennetun mallin mukaisesti: Kaaviossa (kuva 5) näkyy, kuinka ajasti- mella varustettu laite kytketään niin, että se käynnistyy valokatkaisimesta. Ajastinta voi säätää kääntämällä pai- nettuun piiriin sijoitettua potentiometriä (kuva 7). - Ajastimen aikaa voi lyhentää kääntämällä säädintä vastapäivään (min. 1 min). - Ajastimen aikaa voi pidentää kääntä- mällä säädintä myotapäivään (maks. 30 min).

Mallit, joissa on sähköinen kosteuden- säädin, jonka voi säätää valille 60-90% (suhteellinen kosteus) ja ajastin, jonka voi säätää valille 2- 20 minuuttia. Suositukset: - Jotta laite pystyy määrittämään ilman- kosteuden oikein, se täytyy asentaa paikkaan, jossa on hyvä ilmanvaihto. - Kosteudensäädintä ei tule säätää muu- alla kuin sen asennuspaikassa. - Jos kosteus on aina yli 90 % (suh- teellinen kosteus), tuuletin ei pysähdy lainkaan. Jos kosteus on aina alle 60 % (suhteellinen kosteus), tuuletin ei käynnisty koskaan. Toiminta Esimerkki 1: Automaattitoiminnossa (kuva 9) laite käynnistyy automaattisesti, kunilmankosteus ylittää säädetyn arvon. Se pysähtyy, kun ilmankosteus laskee alle säädetyn arvon, ja ajastimeen säädetty aika on kulunut. Esimerkki 2: Automaattitoiminto ja mahdollisuus käynnistää laite valokat- kaisimesta (kuva 8). Esimerkin 1kaltainen automaattitoiminto ja lisäksi.58 Huom: Jos tuuletin ei käynnisty, syy voi olla jokin seuraavista: - Kosteudensäädin ei ole minimiasennos- sa. Vaihda säätoärvo. - Tuuletin on asennettu paikkaan, jossa ilmanvaihto ei ole riittävän hyvä. - Ilmankosteus on alle 60 % (suhteellinen kosteus). Jos tuuletin on jatkuvasti käynnissä, syy voi olla jokin seuraavista: - Kosteudensäädin ei ole maksimiasen- nossa. - Vaihda säätoärvo. Mahdollisuus käynnistää laite valokatkai- simesta, kun ilmankosteus on alle saää- adetyn arvon. Kun kytkin tällöin suljetaan (valot sammutetaan), laite jatkaa toimintaa ajastimeen määritetyn ajan. HUOM: Kun suhteellinen ilmankosteus ylittää säädetyn arvon, automaattitoi- minto ohittaa manuaalisen käytön, eli lai- tetta ei voi sammuttaa katkaisimesta. Kosteusarvo säädetään potentiometrillä ”%Hr”, joka sijaitsee painetussa pii- rissä (kuva 10). Suojaritilä (1) on ensin irrotettava: - Kosteusarvoa voi alentaa kääntämällä säädintä vastapäivään (min. 60 %). - Kosteusarvoa voi nostaa kääntämällä säädintä myotapäivään (maks. 90 %). Ajastinta voi säätää kääntämällä painet- tuun piiriin sijoitettua potentiometriä “t min.” (kuva 10). - Ajastimen aikaa voi lyhentää kääntämällä säädintä vastapäivään (min. 2 min). - Ajastimen aikaa voi pidentää kääntä- mällä säädintä myotapäivään (maks. 20 min). - Ilmankosteus on yli 90 % (suhteellinen kosteus).

SILENT-100 CHZ / CRZ DESIGN 12V

Noudata näissä malleissa seuraavaa ohjetta kuva 12. Huolto Laitteen huolloksi riittää puhdistus aika ajoin miedolla puhdistusaineella kostu- tetulla liinalla. Tekninen tuki Alä yritä irrottaa mitään osaa, jota ei ole ylempänä mainittu, koska laitteen muuntelu mitätöi automaattisesti S&P:n antaman takuun. Ota yhteyttä S&P- jälleenmyyjään, jos laitteen käytossä on ongelmia. S&P varaa oikeuden muutoksiin ilman ennakkoilmoitusta. Käytöstä poisto ja kierrätys EY:n lainsäädäntö ja tulevien sukupolvien huomioon ottami- nen tarkoittaa, että meidän pi- täisi aina kierrättää materiaalit kun se on mahdollista; älä unoh- da laittaa kaikkia pakkausmateriaaleja asianmukaisiin kierrätysastioihin. Mikäli laitteesi on varustettu tällä symbolilla, vie laite lähimmälle kierrätysasemalle kun sen käyttöikä on tullut päätökseensä.59
