Tuotetyyppi	Vakiovirtauksellinen keskipakoispoistotuuletin
Merkki	Soler & Palau
Malli	EcoAIR DESIGN
Kategoria	Poistotuuletin
Käyttö	Sisäkäyttö, seinä tai katto, suora ulospuhallus tai erillinen kanava
Asennusreiän halkaisija	105 mm
Kanavan halkaisija	100 mm
Sähkönsyöttö	Yksivaiheinen (jännite ja taajuus tyyppikilven mukaan)
Eristysluokka	Luokka II (kaksoiseristys, ei maadoitusta)
Säädettävä ilmavirta	6 nopeutta välillä 15-54 m³/h (SW-mikrokytkimillä)
Käyttötavat	Jatkuva pienellä nopeudella, siirtyminen suurelle nopeudelle ulkoisella kytkimellä tai valolla
Säädettävä viive	1-30 minuuttia (potentiometri P2)
Hygrostaatti (versiot H ja M)	Elektroninen, säädettävä 60-90% suhteelliselle kosteudelle (potentiometri P3)
Vetokytkin (versio M)	Kyllä, sisäinen narukytkin
Melutaso	Ei määritelty
Maksimiteho	Ei määritelty
Paino	Noin 1,5 kg (arvio)
Mitat (P x K x S)	Ei määritelty
Materiaali	Ei määritelty
Asennus	Seinä- tai kattoasennus, 4 ruuvia ja tulppaa mukana
Huolto ja puhdistus	Puhdista etulevy säännöllisesti pölyn kertymisen estämiseksi
Turvallisuus	Irrota verkkovirta ennen asennusta; ulkoinen kytkin pakollinen, kontaktin aukeaminen ≥ 3 mm
Takuu	Alkuperäiset viat katettu; luvattomat muutokset mitätöivät takuun

Usein kysytyt kysymykset - EcoAIR DESIGN Soler & Palau

Kuinka säädän EcoAIR DESIGNin ilmavirran?

Ilmavirta säädetään piirilevyllä olevilla SW-mikrokytkimillä. Katso ohjekirjan taulukosta haluttu ilmavirta (15-54 m³/h).

Voinko kytkeä laitteen valokytkimeen?

Kyllä, EcoAIR DESIGN voidaan kytkeä samaan valokytkimeen, jolloin se siirtyy maksiminopeuteen. Katso ohjekirjan kaavio kuva 4.

Kuinka säädän hygrostaattia versioissa H ja M?

Kierrä piirilevyllä olevaa P3-potentiometriä myötäpäivään lisätäksesi kosteusrajaa (60%-90% suhteellinen kosteus). Tehdasasetus on 60%.

Mitä teen, jos tuuletin ei koskaan mene maksiminopeudelle?

Tarkista, ettei hygrostaatin potentiometri ole minimiasennossa (käännä sitä vastapäivään) ja että huoneen kosteus ylittää 60% suhteellista kosteutta.

Kuinka puhdistan EcoAIR DESIGNin?

Puhdista etulevy (suojus) säännöllisesti pehmeällä liinalla pölyn kertymisen estämiseksi. Älä pura muita osia kuin mainittuja.

Mikä on maksimiviive?

Viive on säädettävissä 1 - 30 minuuttiin P2-potentiometrillä. Tehdasasetus on 1 minuutti.

Tarvitseeko laite maadoituksen?

Ei, EcoAIR DESIGN on luokkaa II (kaksoiseristys). Se ei tarvitse maadoitusta.

Mitä kanavan halkaisijaa käytetään?

Käytä erillisen kanavan asennuksessa 100 mm kanavaa. Seinän tai katon aukko on 105 mm.

Voinko asentaa laitteen kattoon?

Kyllä, EcoAIR DESIGN voidaan asentaa joko seinään tai kattoon, suoraan ulospuhallukseen tai kanavaan.

Tuuletin pitää ääntä, onko se normaalia?

EcoAIR DESIGN on suunniteltu hiljaiseen toimintaan. Jos ääni on epätavallista, tarkista, että juoksupyörä pyörii vapaasti eikä kanava ole tukossa. Katso ohjekirjasta huolto-ohjeet.

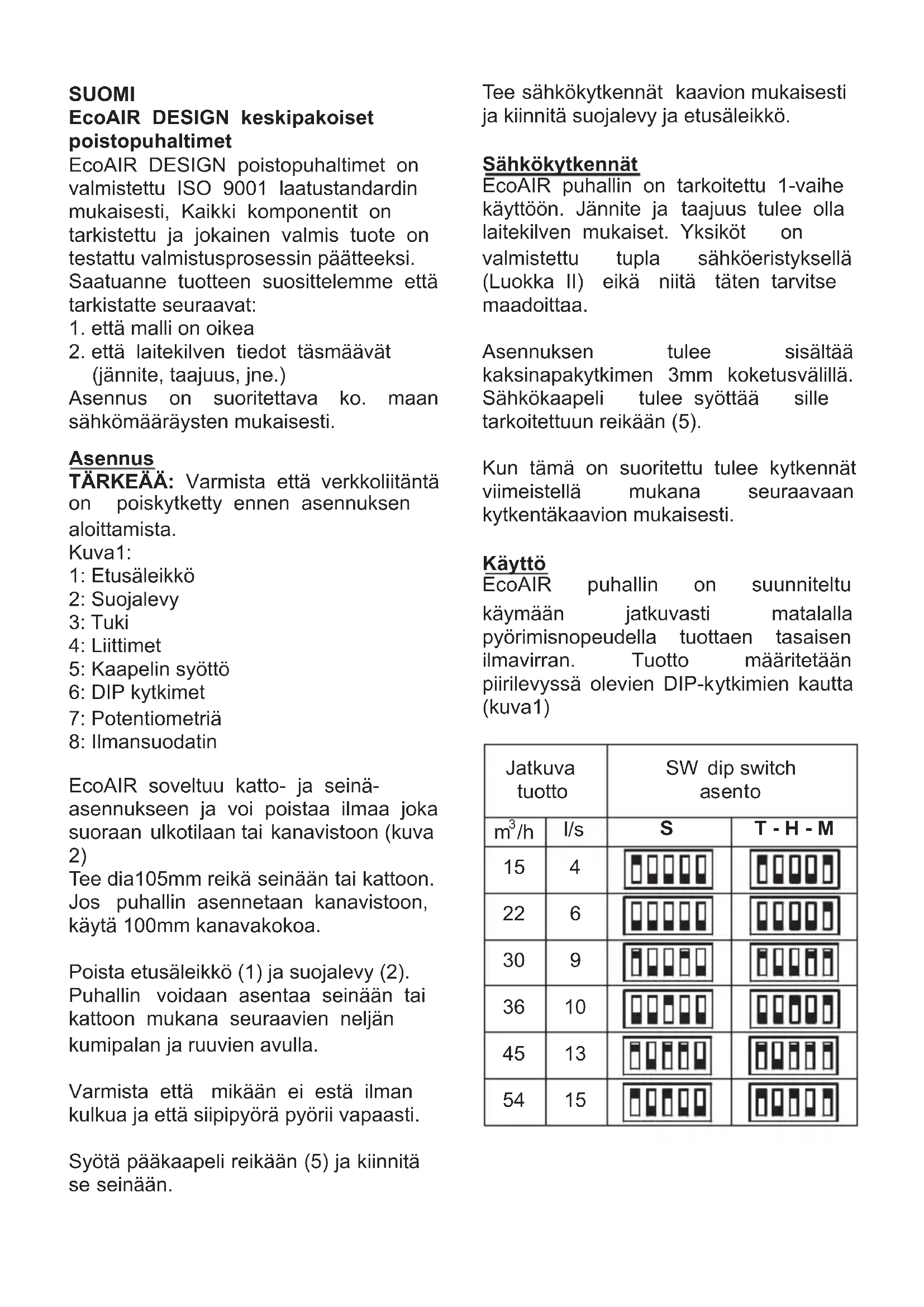

KÄYTTÖOHJE EcoAIR DESIGN Soler & Palau

EcoAIR DESIGN keskipakoiset poistopuhaltimet

EcoAIR DESIGN poistopuhaltimet on valmistetu ISO 9001 lautustandardin mukaisesti, Kaikki componentit on tarkistetu ja jokainen valmis tuote on testattu valmistusprossassin päatteeksni. Saatuanne tuotteen suosittelemme ettā tarkistatte seuraavat:

1. etta malli on oikea
   2.etta laitekilven tiedot tasmaavat (jannite, taajuus, jne.)

Asennus on suoritettava ko. maansahkomaaaraysten mukaisesti.

Asennus

TÄRKEAA: Varmista etta verkkoliitäntä on poiskytketty ennen asennuksen aloittamista.

Kuva1:

1: Etusäleikko
2: Suojalevy
3: Tuki
4: Liittimet
5: Kaapelin syöttö
6: DIP kytkimet
7: Potentiometria
8: Ilmansuodatin

EcoAIR soveltuu katto- ja seinä-asennukseen ja voi poistaa ilmaa joka suoraan ulkotilaan tai kanavistoon (kuva 2)

Tee dia105mm reikä seinään tai kattoon. Jos puhallin asennetaan kanavistoon, kayta 100mm kanavakokoa.

Poista etusäleikkö (1) ja suojalevy (2).

Puhallin voidaan asentaa seinään tai kattoon mukana seuraavien neljän kumipalan ja ruuvien avulla.

Varmista etta mikaan ei esta ilman kulkua ja etta siipipyorä pyorii vapaasti.

Syöta paäkaapeli reikään (5) ja kiinnitä se seinaan.

Tee sahkokytkennat kaavion mukaisesti ja kiinnitta suojalevy ja etusaleikkö.

Sahköytkennät

EcoAIR puhallin on tarkoitettu 1-valihe kayttoon. Jannite ja taajuus tulee olla laitekilven mukaiset. Yksikot on valmistetu tupla sahkooristyksell (Luokka II) eikä niitä taten tarvitse maadoittaa.

Asennuksen tulee sisaltakaksinapakytkimen 3mm koketusvalillä. Sähkökaapeli tulee syottä sille tarkoitettuun reikään (5).

Kun tāmā on suoritettu tulee kytkennat viimeistellā mukana seuraavaan kytkentäkaavion mukaisesti.

Käytto

EcoAIR puhallin on suunniteltu kaymaan jatkuvasti matalalla pyorimisnopeudella tuottaen tasaisen ilmavirran. Tuotto maaritetaan piirilevyssa olevien DIP-kytkimien kautta (kuva1)

Jatkuva tuotto		SW dip switch asento
m3/h	I/s	S	T-H-M
15	4
22	6
30	9
36	10
45	13
54	15

EcoAIR voidaan myos ajaa korkealla nopeudella joka aktivoidaan ulkoisella kytkimellä (S, T ja H-mallit) tai kosteusanturilla (H ja M-mallit) tai kaynnistys-narulla (M-malli).

EcoAIR DESIGN S

S-mallia voidaan kayttaa kahdessa tilassa:

1. Jatkuva kaytto kuvan 3 mukaisesti. Kun ilmamara on asetetu puhallin ky ketaan verkkovirtaan.
2. Jatkuva käytö korkean nopeuden "boostin" mahdollisuudella. Puhallin ky ketään ulkoiseen kytkimeen. Kunky kin on.POIS paälta kay puhallin korkeimmalla nopeudella kunnesky kin "avataan"(esim. valot.POIs).

Kuva4- Kytkentäkaavio puhaltimen "boostaamiseksi" valoka kaisijan avulla.

Kuva5- Kytkentäkaavio puhaltimen "boostaamiseksi" erillisellä kytkimellä.

EcoAIR DESIGN T

Tässä mallissa on säädettäva ajastin joka mahdollistaa puhaltimen käynnin katkaisijan sammuttamisen jälkeen (kuva5). Kuva 4 osoittaa miten puhallin kytketään ajastimella käyttaen samaa katkaisijaa kun valopiirii. Ajastimen säätämiseksi kaannä potentiometriä P2 (kuva7).

• Tehdasasetus: 1 minuutti
• Vähentäaksesi "jalkikäntyiaikaa" kännä vastapäivän (minimi 1 minuutti).
• Lisatäkesi "jalkikäyntiaikaa" kännä myotapäivän (maksimi 30 minuuttia).

EcoAIR DESIGN H

H-mallit on varustetty kosteusanturilla joka on saadettavissä valilä 60% - 90% suhteellsta koseutta. H- mallit on myös

varustetu ajastimella (saatovali 1-30 minuuttia).

Käytö

1: Automaattinen (kuva3)

Puhallin toimii automaattisesti säädetyllä nopeudella. Kun huoneen kosteus ylittä ennalta asetetun arvon alkaa puhallin pyörä korkealla nopeudella. Kun ennalta asetetu kosteusarvo jälleen alitetaan palautuu puhallin normalaille nopeudelle.

2: Sama kuin edellinen, mutta mahdollistaa kosteusanturin ohittamisen ulkoisella kytkimellä (kuva5) tai valoka kaisijalla (kuva4), kun huoneen kosteusarvo alittaa ennalta asetetun arvon. Tassapauksessa puhallin jatkaa kaymistä ajastimella asetetetun ajan sen jälkeen kun katkaisijaa on kaannetty.

HUOM: Kun kosteusarvo ylittaa ennalta asetetun arvon on automaattinen asetus etusijalla.

Asetukset

Tehdas-asetukset ovat 60% HR
kosteusanturille ja 1 minuutti ajastimelle.
Toivottu kosteusarvo valitaan
kaantamalla potentiometria P3 (kuva8).
Vahentaaksesi kosteusarvoa, kaannavastapaiyan (minimi 60 % Nostaaksesi kosteusarvoa, kaannamyotapaiyan (maksimi 90 %

Asettaaksesi ajastimen, kännä potentiometriä P2 (kuva8).

• Vähentäaksesi "jalkikäyntiaikaa" kännä vastapäivän (minimi 1 minuutti).
• Lisätaksesi "jalkikäyntiaikaa" kännä myötapäivään (maksimi 30 minuut ia).

Suosituksia

• Kännä potentiometrejä varoen. Osat ovat herkkiä eivätkakestä rajua käyttoa.

• Alä saadda kosteusanturia sen huoneen ulkopuolella jossa sen on tarkoitus toimia.

• Jos huoneen suhteellinen kosteus on yli 90% pyorii puhallin koko ajan taydella teholla.
• Jos huoneen suhteellinen kosteus on alle 60% pyorii puhallin vain hitaalla nopeudella (automaattinen kayttö).

Mikäli puhallin ei koskaan käy "boostilla":

• Kosteusanturi on maksimilla. Korjaa asetus.
• Huoneen kosteus on alle 60% RH.

Mikali puhallin kay jatkuvasti "boostilla":

• Kosteusanturi on minimilla. Korjaa asetus.
  Huoneen kosteus on yli 90% RH.

EcoAIR DESIGN M

EcoAIR DESIGN M-malli on sama kuin H-malli, vetonarulla varustettuna.

Vetonarusta aktivoidaan "boosti" (kuva6).

Kun vetonaru on pois päältä, käy puhallin "boostilla" ajastimen asetuksen mukaisesti jonka jälkeen se käyni jatkuu hiljaisella (paitsi jos kosteusarvo ylittäa asetetun arvon).

Käyttoohje

Taman laitteen kaytto kielletty alle 8 vuotialta lapsila. Henkilot, joilla on alentunut fyysinen tai henkinen toimintakyky tai joilta puuttuu kokemusta ja tietoa, saavat kayttaa laitetta, mikali heille on annettu ohjeistus laitteen turvallisesta kaytosta ja he ymmartavat laitteen kayttoon sisaltyvat vaarat. Laitteella leikkiminen kielletty. Lapset saavat tehdä talle laiteelle puhdistusja huoltotoimenpiteita ainoastaan valvonnana alla.

Huolto

Puhallin vaatii märäaikaisen
puhdistuksen marällä liinalla.

Myynnin jälkeisijä palveluita

Emme suosittele sellaisten osien purkamista tai irroittamista joita ei tassä ohjeessa ole mainittu. Tämä johtaa S&P:n takuun raukeamiseen. Jos havaitsette vian, ottakaa yhteyttä lahimpään S&P jälleenmyyjaan.

S&P varaa oikeudem muuttaa mär tyksiä ilman ennakkoilmoitusta.
