| Tipo de producto | Ventilador de extracción centrífugo de caudal constante |
| Marca | Soler & Palau |
| Modelo | EcoAIR DESIGN |
| Categoría | Ventilador de extracción |
| Uso | Interior, pared o techo, descarga directa o conducto individual |
| Diámetro de empotramiento | 105 mm |
| Diámetro de conducto | 100 mm |
| Alimentación eléctrica | Monofásico (tensión y frecuencia según placa de características) |
| Clase de aislamiento | Clase II (doble aislamiento, sin conexión a tierra) |
| Caudal de aire ajustable | 6 caudales de 15 a 54 m³/h (mediante microinterruptores SW) |
| Modos de funcionamiento | Continuo en velocidad baja, paso a velocidad alta mediante interruptor externo o luz |
| Temporización ajustable | 1 a 30 minutos (potenciómetro P2) |
| Higrostato (versiones H y M) | Electrónico, ajustable de 60 a 90% HR (potenciómetro P3) |
| Cordón de tracción (versión M) | Sí, interruptor interno de cordón |
| Nivel sonoro | No especificado |
| Potencia máxima | No especificada |
| Peso | Aproximadamente 1,5 kg (estimación) |
| Dimensiones (L x H x P) | No especificadas |
| Material | No especificado |
| Instalación | Fijación en pared o techo, 4 tornillos y tacos incluidos |
| Mantenimiento y limpieza | Limpiar regularmente el frontal para evitar la acumulación de polvo |
| Seguridad | Desconectar antes de la instalación; interruptor externo obligatorio con apertura de contacto ≥ 3 mm |
| Garantía | Defectos de origen cubiertos; modificaciones no autorizadas anulan la garantía |
Preguntas frecuentes - EcoAIR DESIGN Soler & Palau
Preguntas de los usuarios sobre EcoAIR DESIGN Soler & Palau
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Ventilador de extracción en formato PDF gratis! Encuentra tus instrucciones EcoAIR DESIGN - Soler & Palau y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EcoAIR DESIGN de la marca Soler & Palau.

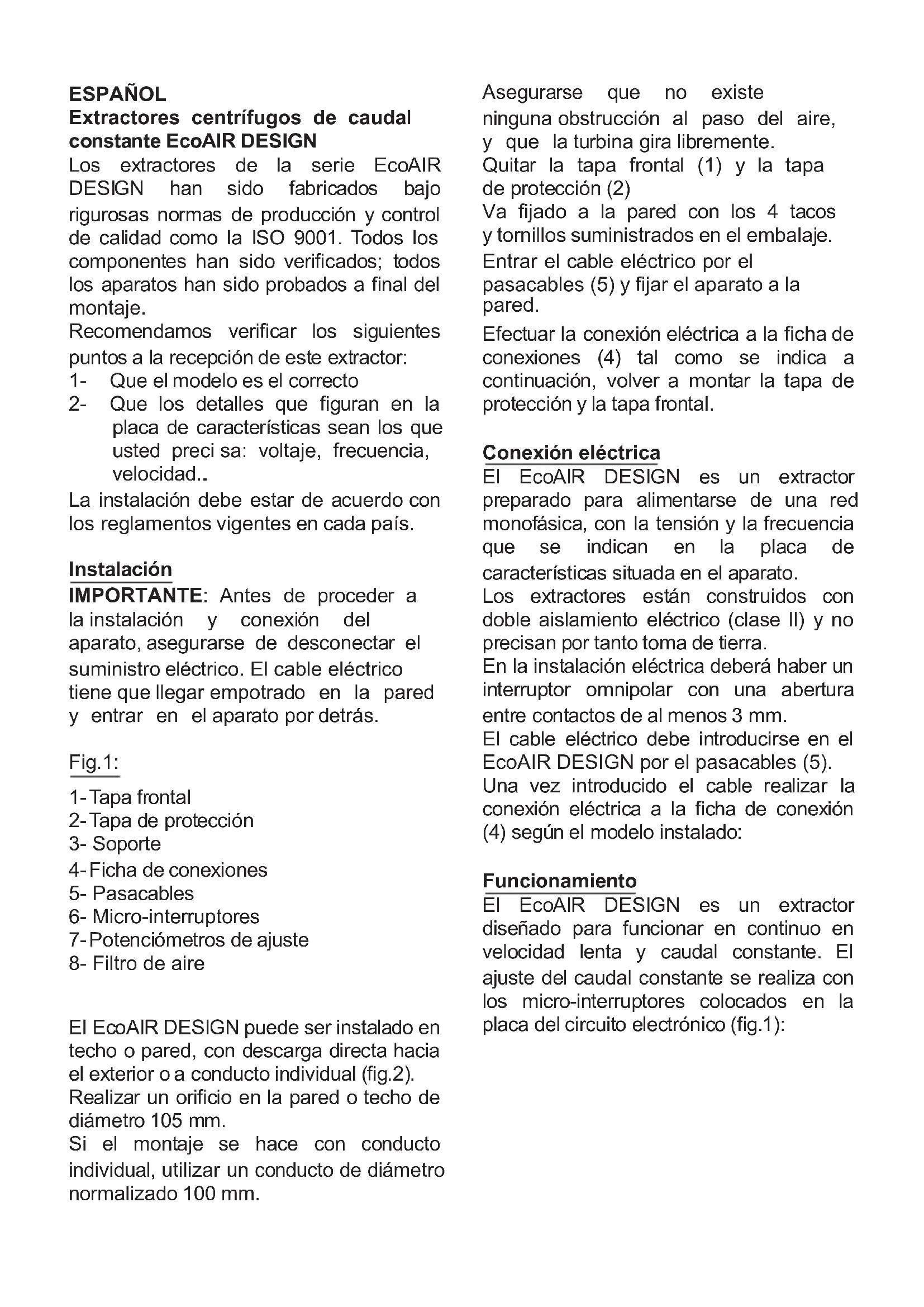

MANUAL DE USUARIO EcoAIR DESIGN Soler & Palau
Los extractores de la série EcoAIR DESIGN han sido fabricados bajo rigurosas normas de produccion y control de calidad como la ISO 9001. Todos los componentes han sido verificados; todos los aparatos han sido probados a final del montaje.
Recomendamos verificar los siguientes puntos a la recepción de este extractor:
1- Que el modelos es el correcto
2- Que los detalles que figuran en la placá de característica sean los queusted preci sa: voltaje, Frequencia, velocidad..
La instalación debe estarde acuero con los reglamento vigentes en cada pavis.
Instalación
IMPORTANTE: Antes de proceder a la instalacion y connexion del aparato, asegurar de disconnectar el suministro electrico. El cable electrico tiene queURTAR empotrado en la pared yentar en el aparato por detras.
Fig.1:
1-Tapa frontal
2-Tapa de proteccion
3-Soporte
4-Ficha de conexiones
5-Pasacables
6-Micro-interruptores
7-Potenciámetros de ajuste
8- Filtro de aire
El EcoAIR DESIGN puede ser instalado en techo o pared, con descarga directa hacer el exterior o a conductor individual (fig.2). Realizar un orificio en la pared o techo de diametro 105mm
Si el montaje se hace con conductor individual,utilizar un conductor de diametro normalizzato 100mm
ninguna obstruccion al paso del aire, y que la turbina gira libremente.
Quitar la tapa frontal (1) y la tapa de proteccion (2)
Va fijado a la pared con los 4 tacos y tornillos suministrados en el embalaje.
Entrar el cable electrico por el pasacables (5) y fjar el aparato a la pared.
Efectuar la connexion electrica a la ficha de conexiones (4) tal como se indica a continuacion, volver a montar la tapa de proteccion y la tapa frontal.
Conexión electrica
El EcoAIR DESIGN es un extractor preparado para alimentarse de una red monofásica, con la tensión y la Frequencia que se indica en la placá de característica situada en el aparato.
Los extractores estan construidos con doble aislamento eletrico (clase II) y no precisan por tanto toma de tierra.
En la instalación electrica deben haber un interruptor omnipolar con una abertura entre contactos de al menos 3 mm.
El cable electrico debe introducirse en el EcoAIR DESIGN por el pasacables (5).
Una vez introducido el cable realizar la conexión electrica a la ficha de conexión (4) según el modelo instalado:
Funcionamento
El EcoAIR DESIGN es un extractor disnado para funciona en continuo en velocidad lenta y caudal constante. El ajuste del caudal constante se realiza con los micro-interruptores colocados en la placar del circuito electrónico (fig.1):
| Caudal permanente constante | Posición de los micro Interruptor | ||
| m³/h | I/s | S | T-H-M |
| 15 | 4 | ||
| 22 | 6 | ||
| 30 | 9 | ||
| 36 | 10 | ||
| 45 | 13 | ||
| 54 | 15 | ||
El EcoAIR DESIGN puede también的功能在 velocidad=rápida que se activa con un interruptor externo independiente o el interruptor de la luz (versiones S, Ty H) o con el higrostato incorporado (versiones H y M) o con un interruptor interno con cordel (version M).
EcoAIR DESIGN S
El EcoAIR DESIGN S puedefuncionar según dos modalidades.
- Funcimiento continuo únicamente en velocidad lenta (Fig.3).
Una vezeggidoelcaudaldeextracion seconcta elaparatoa la red y el aparatofuncionara aeste caudal.
- Funcioncimiento continuo en velocidad lenta con posibiliad de pagar a velocidad rapiida.
El aparato se conecta a un interruptor externo o al interruptor de la luz.
Cuando el interruptor se cierra, el extractoroca en velocidad maxima (no constante) hasta que se abre de nuevo el interruptor (apagar la luz):
Fig.4- Paso a velocidad maxima con elismo interruptor que el de la luz
Fig.5- Paso a velocidad Tmaxa con un interruptor independiente
EcoAIR DESIGN T
Modelos equipados con una temporizacion
sustable. La temporizacion permite que el aparato siga的功能ando en velocidad maxima el tiempo determinado por la temporizacion, despues que el interruptor haya sido abierto (fig 5).
El esquema fig.4 muestra como conectar el aparato con temporizacion para que pase a velocidad maxima con el myself interruptor que la luz.
Paraaabstar esta temporizacion, girar el potenciometro *P2" situado en el circuito impreso (fig.7).
- Ajuste de fabrica: 1 minuto
- Para disminuir el tiempo de temporización girar en el sentido antihorario (min.: 1 minuto)
- Paraaculartempo de temporizacion girar en el sentido horario (max.: 30制动s).
EcoAIR DESIGN H
Modelos equipados con un higrostato electrónico regulable entre el 60 y el 90% HR (% Humedad Relativa) y con una temporización ajustable entre 1 y 30关键时刻.
Funcionamente
- En funciona automática (fig.3) el aparato funciona en permanencia en velocidad lenta constante preajustada. Cuando detecta un valor de humedad relativa superior al valor de consigna, el aparato pasa automaticamente en velocidad maxima hasta que la humedad en el local vuelva al nivel de la consigna, más el tiempo fjado por la temporización.
- Funcionamento automatico con posibiliad de forzar la velocidad Tmaxa con un interruptor externo independiente (fig.5) o por el interruptor de la luz (fig.4), cuando el nivel de humedad en el local es inferior al valor
ajustado. En este caso, cuando se abre el interruptor (o se apaga la luz), el aparato sigue funciona en velocidad rápida el tiempo fijado por la temporización antes de volver en velocidad lenta, excepto si el nivel de humedad sobrepasa el valor de consigna.
Ajustes:
Los extractores seenta unidad de fabrica a 60% HR para la humedad relativ y 1 minuto para la temporizacion.
El ajuste del valor de humedad se efectúa por medio del potenciómetro "P3" que se Halla en el circuito impreso (fig.8):
- Para disminuir el nivel de humedad girar en el sentido antihorario (min.: 60%)
- Paraacular el nivel de humedad girar en el sentido horario (max.: 90% ).
El ajuste de la temporización se efectúa por medio del potenciómetro "P2" situado en el circuito impreso (fig.8):
- Para disminuir el tiempo de temporización girar en el sentido antihorario (min.: 1 minuto)
- Paraacular el tiempo de temporización girar en el sentido horario (max.: 30关键时刻).
Recomendaciones particulares :
- En caso de modificacion de los ajustes del extractor se tendrae que Manipular los potenciometros situados en el circuito electronomic. Estos potenciometros son fragiles y tienen que manipularse con cuidado.
- No seiene que modifier el ajuste del higrostato fuera del local donde está instalado el aparato.
- Si el nivel de humedad esta siempre superior a 90% HR, el extractor funciona para siempre a velocidad maximal.
- Si la humedad en el local a ventilar esta siempre inferior a 60% , el extractor no pasado消费品 nunca en
velocidad的最大ima en la modalidad automática.
Si el extractor nouda en velocidad maxima:
- El ajuste del higrostato no está en la posicion minima. Cambiar el valor de ajuste
- El;nvel de humedad en el local es inferior a 60% HR
Si el extractor funciona siempre en velocidad maximala: - El ajuste del higrostato no está en la posición Tmaxima. Cambiar el valor de ajuste
- El nivel de humedad en el local es superior a 90% HR
EcoAIR DESIGN M
Aparato similar al EcoAIR DESIGN H, pero que, en lugar de besoinar un interruptor externo para forzar el funciona en velocidad maxima ya esta suministrado con un interruptor interno con cordel para activar la velocidad rápida cuando el nivel de humedad está por debajo del nivel de consigna (fig.6)
Instrucciones del usuario
Este aparato pueda usar lo ninos conidad de 8 años y superior y personas con capacities fisicas, sensoriales o mentales reduidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropriadas respecto al uso del aparato de unaforma segura y comprenden lospeligros que implicca. Los niños no debenigar con el aparato. La limpieza y elmantimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.
Mantenimiento
Sólo es nécessaria una limpieza periodica del extractor con un paño impregnado de detergente suave.
Asistencia技术水平
La extensa red de Servicios Oficiales S&P garantiza una adecuada
asistencia技术水平 en cualquier punto de Espana. En caso de observar
alguna anomía en el funciona
del aparato rogamos presentarlo para su revisión en cualesra de los
Servicios Mentionados donde sera debidamente atendido.
Cualquier Manipulación efectuada en el aparato por personas ajenas a
los Servicios Oficiales de S&P nos obligaria a cancelar su garantía.
S&P se reserva el derecho de modificaciones sin previo avis.
ENGLISH
EcoAIR DESIGN Centrifugal Extractor Fans
IMPORTANTE: Antes de proceder
- 4aiaia 4 aai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai
yaii jj 1
pssu
J1111111111111111
8n
ylll y 1
jllpssy
yJlslj jy.
J1
：
y
ailllll 1
S&P jua y
1
.S&P
S&P
S&P SISTemas DE VENTILACION, SL
C. Lievant, 4
Polgono Industrial Llevant
08150 Parets del Valles
Barcelona - España
Tel. +34 93 571 93 00
Fax+34935719301
www.solerpalau.com
C E E A C
Ref. 9023024004
