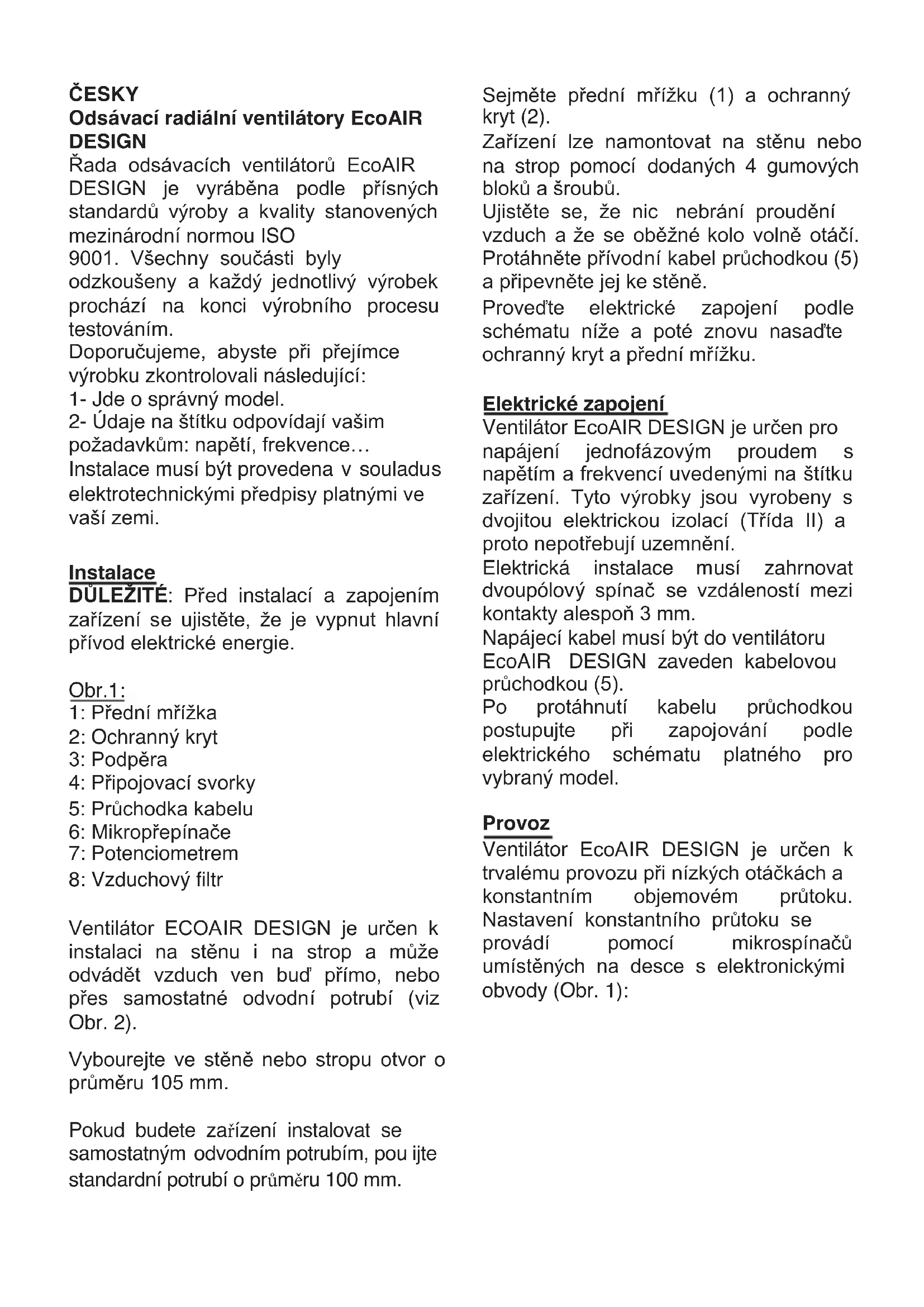

NÁVOD K OBSLUZE EcoAIR DESIGN Soler & Palau

Rada odsavacich ventilatoru EcoAIR DESIGN je vyrabena podle prisnych standardu vyroby a kvality stanovenych mezinarodni normou ISO 9001. Vsechny soucasti byly odzkouseny a kaźdy jegnotlivy vyrobek procház na konci vyrobního procesu testováním.

DULEZITE: Pred instalaci a zapojenim zaizeni se ujistete, ze je vypnut hlavní prívod elektrické energia.

Obr.1:

1: Predni mrižka
2: Ochranny kryt
3: Podpěra
4: Pripojováci svorky
5: Pruchodka kabelu
6: Mikropřepínače
7: Potenciometrem
8: Vzduchovy filtr

Ventilator ECOAIR DESIGN je určen k instalaci na stěnu i na strop a muže odvádet vžduch ven bud prímo, nebo prěs samostatné odvodní potrubí (viz Obr. 2).

Vybourejte ve stene nebo stropu otvor o pruméru 105 mm.

Pokud budete zařizení instalovat sesamostatnám odvodním potrubí, pou ijte standardní potrubi o prüměru 100 mm.

Sejměte prědní mřížku (1) a ochranný kryt (2).

Zaízení lze namontovat na stenu nebona strop pomoci dodanych 4 gumovych blokú a šroubú.

Ujistete se, ze nic nebraní proudéní vzduch a ze se obězné kolo volné otáčí. Protáhněte prívodníkabel pruchodkou (5) a pripevněte jej ke stěné.

Provedte elektrické zapojeni podleschematu nizé a poté znovu nasad'te ochranny kryt a prední mřížku.

Elektrické zapojení

Ventilator EcoAIR DESIGN je určen pronapájení Jednofázovým proudem snapětím a frekvencí uvedenyymi na štítku zařizení. Tyto vyrobky jsou vyrobeny s dvojitou elektrickou izolací (Třída II) a proto nepotřebují uzemnéří.

Elektrická instalace musi zahrnovat dvoupólovy spinač se vzdálenosti mezi kontakty alespn 3 mm.

Napájecí kabel musí byt do ventilatóru

EcoAIR DESIGN zaveden kabelovou pruchodkou (5).

Po protáhnú kabelu pruchodkou postupujte pri zapojován podle elektrického schématu platného provybraný model.

Provoz

Ventilator EcoAIR DESIGN je urcen k trvalému provozu pri nízkych otáčkách a konstantním objemovém prútoku. Nastavení konstantniho prútoku se provádi pomoci mikrospinaču umistěných na desce s elektronicými obvody (Obr. 1):

Konstatni prùtok		Nastaveni DIP mikropřepínače
m3/h	l/s	S	T-H-M
15	4
22	6
30	9
36	10
45	13
54	15

Ventilator EcoAIR DESIGN lze
provozovat i pri vysokych otackach, na
které se zařizení prepíná pomoci
externiho spinače nebo světelného
spinače (verze S, T a H), jabudovaného
humidistatu (verze H a M) nebo vnitrního
snúrového spinače (verze M).

EcoAIR DESIGN S

Ventilator EcoAIR DESIGN S Ize provozovat ve dvou rezimech:

1. Nastavení pro trvalý provoz v nízkych otáčkácch (Obr. 3).

Po nastaveni prutoku vzduchu se ventilator pripoj k napajeni a bude bezet nepretrzite s nastavenym prutokem vzduchu.

1. Nepretrzity provoz v nizkych otackachs moznosti zrychleni na vsoké otacky.

Ven ilator EcoAIR DESIGN je pripojen k externimu spinači nebo světelnému spinači.

Když je spínač v poloze zapnuto, ventilátor běží na plné otáčky (nekonstantní), dokud nevypneme spínač (světlo).

Obr.4- Schéma zapojeni pro zrychlení otáček ventilátoru pomoci světelného spínače.

Obr.5- Schéma zapojení pro zrychlení otáček ventilátoru pomoci samostatného spinače.

EcoAIR DESIGN T

Tento model je vybaven nastavitelnymcasovaem dobehu. Casovač umozhnujenastavení doby, po kterou ventilátorzustane v Činnosti po vypnutí vypínače(Obr.5).

Obr.4 uzaje zpusob zapojeni ventilatoru s pouzitim stejného vypinace jako pro svetelný okruh, aby mohy byt zvysovány otácky ventilatoru.

Casovač se nastavuje otáčením potenciometrem “P2” na desce s tistěnám obvodem podle (Obr.7).

• Tovární nastavení:1 minuta
• Pro snízení doby doběhu otáčejte proti směru hodin (min. 1 minuta)
• Pro prodlouženi doby doběhu otáčejte po směru hodin (max: 30 minut).

EcoAIR DESIGN H

Modely vybavené elektronickym humidistatem, ktery umozhuju nastavení od 60% do 90% relativné vlhkosti, a Časovacem doběhu nastavitelným v Rozmezi 1 až 30 minut.

Provoz

Pripad 1: Automatický provoz (Obr.3)
Pri automatickém provozu ventilator
funguje nepretržite v nastavenych
nízkych otáčkach. Když uroven vlhkosti v
mistnosti présahne nastavenou hodnotu,
otáčky ventilatoru se zrychli. Když
úroven vlhkostiPoklesne pod
nastavenou hodnotu a po uplynuti doby
nastavené na casovaci se otáčky
ventilatoru automatický sníži na nízkou
úroven.

Připad 2: Automatický provoz jakov pripadě 1s dodatečnou možnosti vyradit hygrostat pomoci externího spínače (Obr.5) nebo světelného spínače (Obr.4), když uroven vlhkosti v mistrastiPoklesne pod stanovenou hodnotu. V

tomto pripadé ventilátor po vypnutí externiho nebo světelného spinače běží dal po dobu nastavenou na chasovaci.

POZOR: Když je uroven vlhkosti nad zvolenou hodnotou, automatický režim má prendost préd manuálnim.

Nastavení

Ve vyrobním závodě je zařizení nastaveno na 60% relativné vlhkosti a 1 minutový doběh.

Požadovanou uroven lze nastavit otáčením potenciometrem "P3" umistěnám na desce s ištěnám obvodem (Obr.8).

• Ke sniženi urovné vlhkos i otáčejte proti směru hodin (min.60%)
• Ke zvyšeni urovně vlhkosti otáčejte posměru hodin (max. 90%)

K nastavení Časováče otáčejte potenciometrem “P2” na desce s tistěným obvodem (Obr.8):

• Pro sníženi doby doběhu otáčejte proti směru hodin (min. 1 minuta)
• Pro prodlouženi doby doběhu otáčejte po směru hodin (max: 30 minut).

Specifiká doporučeni:

• Pri změné nastavení ventilátoru musité otáčet potenciometry na desce s tišěnám obvodem. Tyto potenciometry jsou křehké a je nutné s nimi manipulovat opatrné.
• Nemeinte nastavení humidistatu mimomistnost, kde bude instalován ventilátor.
• Pokud je uroven relativni vlhkosti konstantne vyssi nez 90% ventilator bude stale bezet na plné otáčky.
• Pokud je uroven relativni vlhkosti v mistrnosi konstantné nizsí než 60%, ventilator bude v automatickém režimu stale bězet na nizké otáčky.

Pokud se otáčky ventilátoru nikdy nezrychlí:

• Humidistat je nastaven na maximum. Zmeinte nastaveni.

• Uroven rela ivni vlhkosti v mistrnos i je nizsí než 60% RH

Pokud ventilator stale beží na vysokte otáčky:

• Humidistat je nastaven na minimum. Zmeinte nastaveni.
• Uroven relativni vlhkosti v mistrnosti presahuje 90% RH

EcoAIR DESIGN M

Verze EcoAIR DESIGN podobná modelu H, ktera je opatřena vnitříním šnúrovým spínačem k ovládání vysokych otáček, když je uroven vlhkosti nizsí než nastavená hodnota (Obr.6). Pri vypnutí spínače ventilátorPokračuje v provozu na vysoké otáčky po dobu nastavenou na Časováči a poté běží na nizké otáčky, dokud uroven vlhkosti nepřesáhne stanovenou hodnotu.

Ávodspokyny

Tento spotbrebič nesmí používat deti mladši 8 let a osoby se snízenými fyzickými, senzorickými Či mentalními schopnostmi nebo osoby s nedostatečnou zkušeností a znalostmi,Pokud nejsou pod dozorem zodpovedné osoby nebo pokud jim taková osoba nedala dostatečné instrukce, které zajisti bezpečné užívání spotbrebiče a pochopení rizik s tím spojenych. Uživatel musí zajistit,aby si se spotbrebičem nehrály deti. Čištěné i ádržba spotbrebiče nesmí byt provádeña detmi bez dozoru.

Udrzba

Ventilator vyžaduje pouze pravidnéčistěni pomoci hadíku lehce napuštěného šetrnám detergentem.

Poprodejní servis

Doporucjeme, abyste se nepokoušeli rozmontovávat a snímat jiné současti než ty, které jsou zde uvedeny, protoze neoprávná manipulace vede k automatickému zrušeni záruky S&P.

Pokud zjisté nějakou závadu, kontaktujtes vého místniho prodejce S&P.
