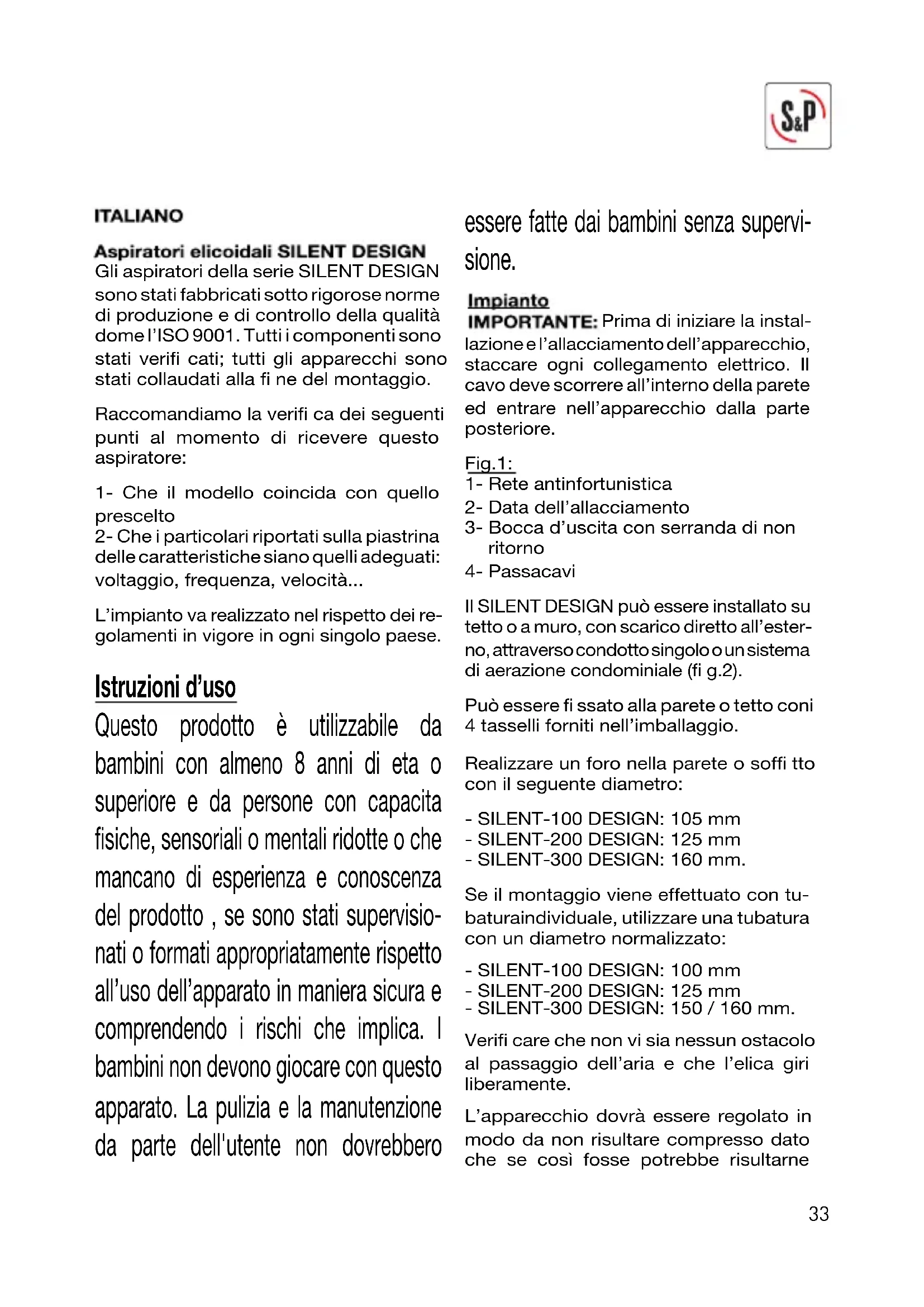

MANUALE UTENTE SILENT DESIGN Soler & Palau

1- Che il modello coincida con quello

2- Che i particolari riportati sulla piastrina

delle caratteristiche siano quelli adeguati: voltaggio, frequenza, velocità... L’impianto va realizzato nel rispetto dei re- golamenti in vigore in ogni singolo paese. Prima di iniziare la instal- lazione e l’allacciamento dell’apparecchio, staccare ogni collegamento elettrico. Il cavo deve scorrere all’interno della parete ed entrare nell’apparecchio dalla parte posteriore. Fig.1:

3- Bocca d’uscita con serranda di non

Il SILENT DESIGN può essere installato su tetto o a muro, con scarico diretto all’ester- no, attraverso condotto singolo o un sistema di aerazione condominiale (fi g.2). Può essere fi ssato alla parete o tetto coni 4 tasselli forniti nell’imballaggio. Realizzare un foro nella parete o soffi tto con il seguente diametro: Istruzioni d’uso Questo prodotto è utilizzabile da bambini con almeno 8 anni di eta o superiore e da persone con capacita fisiche, sensoriali o mentali ridotte o che mancano di esperienza e conoscenza del prodotto , se sono stati supervisio- nati o formati appropriatamente rispetto all’uso dell’apparato in maniera sicura e comprendendo i rischi che implica. I bambini non devono giocare con questo apparato. La pulizia e la manutenzione da parte dell'utente non dovrebbero essere fatte dai bambini senza supervi- sione. - SILENT-100 DESIGN: 105 mm - SILENT-200 DESIGN: 125 mm - SILENT-300 DESIGN: 160 mm. Se il montaggio viene effettuato con tu- baturaindividuale, utilizzare una tubatura con un diametro normalizzato: - SILENT-100 DESIGN: 100 mm - SILENT-200 DESIGN: 125 mm - SILENT-300 DESIGN: 150 / 160 mm. Verifi care che non vi sia nessun ostacolo al passaggio dell’aria e che l’elica giri liberamente. L’apparecchio dovrà essere regolato in modo da non risultare compresso dato che se così fosse potrebbe risultarne34 ostacolato il giro dell’elica o darebbe luogo a rumorosità. Controllare che la serranda di non ritorno posizionata sullo scarico della bocca d’uscita (3) si apra senza diffi coltà e prestare attenzione a non danneggiarla durante il montaggio. Introdurre il cavo elettrico nel passacavi (4) e fi ssare l’apparecchio alla parete. Realizzare l’allacciamento elettrico come viene descritto qui di seguito, montare di nuovo la rete antinfortunistica (1). Il SILENT DESIGN è un aspiratore prepara- to per un’alimentazione da rete monofase, con la tensione e la frequenza indicate sulla piastrina delle caratteristiche situata sull’apparecchio. Gli aspiratori vengono fabbricati con doppio isolamento elettrico (classe II) e non richiedono quindi presa a terra. Nell’impianto elettrico ci dovrà essere un interruttore omnipolare con un apertura fra i contatti di almeno 3 mm. Il fi lo elettrico dovrà essere introdotto nel SILENT DE- SIGN attraverso il passacavi (5). Una volta introdotto il fi lo eseguire l’allac- ciamento elettrico alla scheda di collega- mento (2) secondo il modello installato:

Per questi modelli seguire gli schemi: Fig.3- Messa in moto dell’aspiratore con lo stesso interruttore della luce. Fig.4- Messa in moto dell’aspiratore con un interruttore a parte.

SILENT-100 CZ DESIGN 12V

Per questi modelli seguire gli schema fi g.11

La temporizzazione permette all’ap- parecchio di funzionare dopo averlo spento, per un tempo determinato dal temporizzatore (fi g.6). Lo schema fi g.5 mostra come collegare l’apparecchio con temporizzatore per mezzo dell’interruttore della luce. Per regolare il temporizzatore, girare il potenziometro (fi g.7). - Per ridurre i tempi girare in senso antio- rario (minimo: 1 minuti). - Per incrementare i tempi di ritardo girare in senso orario (massimo: 30 minuti).

Modelli equipaggiati con un igrostato elettronico regolabile tra il 60 e il 90% di umidità relativa e con un temporizzatore regolabile tra 2 e 20 minuti. Funzionamento

1) L’apparecchio si mette in motto au-

tomaticamente (fi g.9) quando il livello di umidità nel locale é superiore al valore impostato. Si arresta quando il livello di umidità ritorna ad essere inferiore al valor desiderato e dopo il tempo fi ssato dal temporizzatore.

2) Funzionamento automatico con possi-

bilità di messa in moto dell’apparecchio con l’interruttore della luce (fi g.8). Il funzionamento é simile al caso (1) con la possibilità di messa in moto dell’apparec- chio (interruttore della luce) anche quando il livello di umidità nel locale é inferiore al valore impostato. In questo caso quando, per mezzo dell’interuttore, si spegne la luce, l’apparecchio continuerà a funzionare per il tempo fi ssato dal temporizzatore.35 Manutenzione È necessaria solo una pulizia periodica dell’aspiratore con uno straccio imbevuto di un detersivo leggero. Assistenza tecnica In caso di anomalie di funzionamento vogliate contattare il vostro Distributore Qualsiasi intervento di cui l’apparecchio sia oggetto ad opera di persone estranee ai Servizi Uffi ciali della S&P ci costringe- rebbe ad annullarne la garanzia. S&P si riserva il diritto di introdurre mo- difi che senza preavviso. ATTENZIONE: Se il livello di umidità relativa nel locale è superiore al valore impostato il funzionamento automatico ha la precedenza su quello manuale e non sarà quindi possibile spegnere l’apparecchio con l’interruttore. L’impostazione del valore di umidità si effettua per mezzo del potenziometro “%Hr” che si trova sul circuito stam- pato (fig.10) dopo aver smontato la griglia (1): - Per ridurre il livello di umidità girare in senso antiorario (min: 60%). - Per aumentare il livello di umidità girare in senso orario (maxi: 90%). Per impostare il temporizzatore, girare il potenziometro “t min.” incorporato nel circuito stampato (fi g.10): - Per ridurre i tempi girare in senso antio- rario (minimo: 2 minuti). - Per incrementare i tempi di ritardo girare in senso orario (massimo: 20 minuti).

SILENT-100 CHZ / CRZ DESIGN 12V

Per questi modelli seguire gli schema fi g.12. Stoccaggio e riciclaggio La normativa CEE e l’impegno che tutti dobbiamo prenderci nei confronti delle future generazioni rendono obbligatorio il riciclag- gio dei materiali; si prega perciò di non dimenticare di depositare tutti gli elementi dell’imballaggio nei relativi con- tenitori per il riciclaggio. Se il tuo appa- recchio è etichettato con questo símbolo, non dimenticare di portare l’apparecchio al centro di raccolta rifi uti più vicino che provvederà al corretto smaltimento.36 aksialventilatorer serien af ventilatorer er fremstillet efter de høje produktions- og kvalitetstandarder, der er fastlagt i den internationale kvalitetsstandard ISO 9001. Alle komponenter er blevet kontrolleret, og alle de færdige produkter er blevet testet individuelt ved slutningen af frem- stillingsprocessen. Ved modtagelse af varen anbefales det at kontrollere følgende:
