MODE D'EMPLOI Gysflash 10.3648 PL GYS

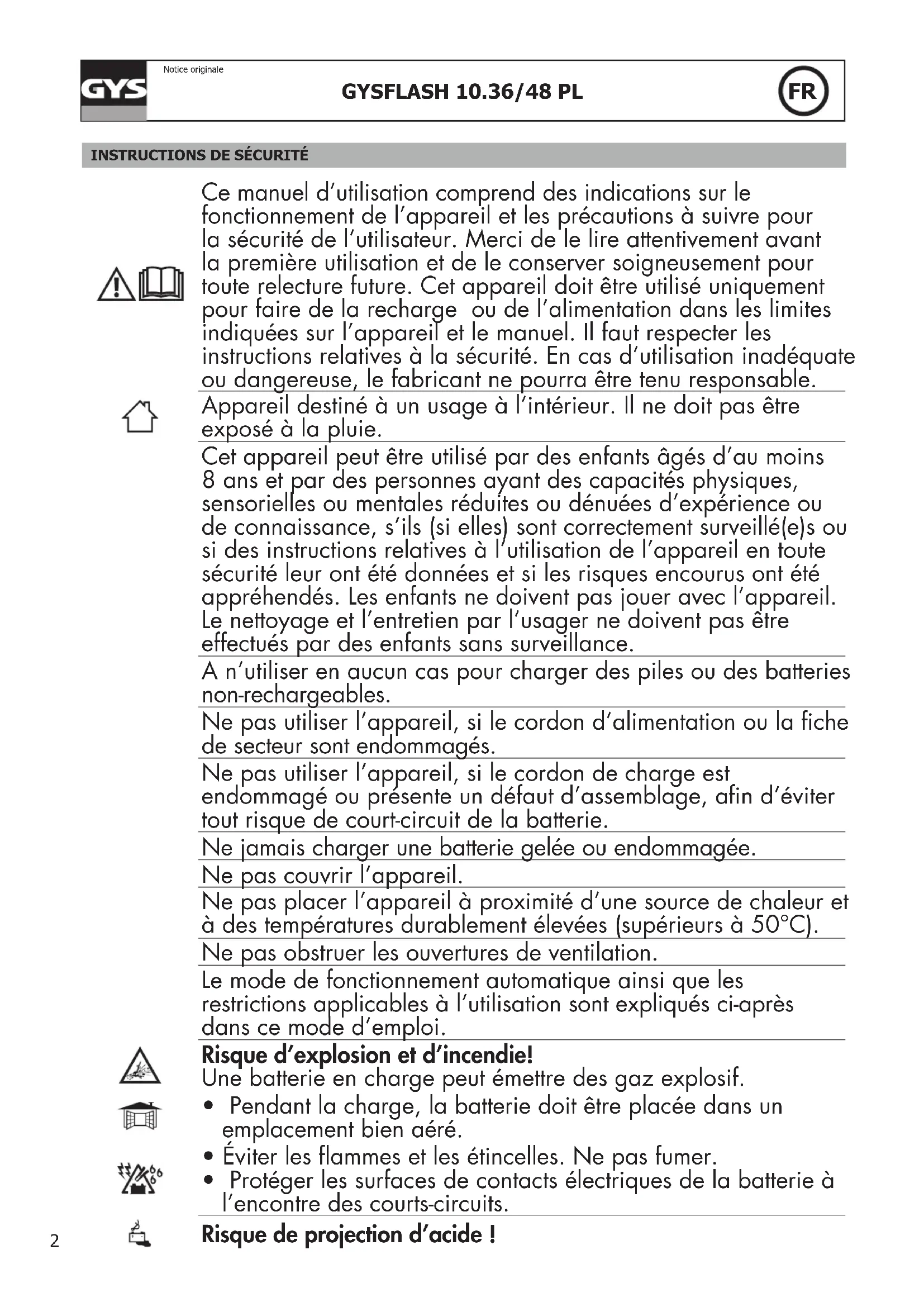

Ce manuel d'utilisation comprend des indications sur le fonctionnement de l'appareil et les précautions à suivre pour la sécurité de l'utilisateur. Merci de le dire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Cet appareil doit être utilisé uniquement pour faire de la recharge ou de l'alimentation dans les limites indiquées sur l'appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourrait être tenu responsable.

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants sans surveillance.

A n'utiliser enaucun cas pour charger des piles ou des batteries non-rechargeables.

Ne pas utiliser l'appareil, si le cordon d'alimentation ou la fiche de secteur sont endommages.

Ne pas utiliser l'appareil, si le cordon de charge est endommagé ou presente un défaut d'assemblage, afin d'éviter tout risque de court-circuit de la batterie.

Ne jamais charger une batterie gelée ou endommagée.

Ne pas couvrir l'appareil.

Ne pas placer l'appareil à proximé d'une source de chaleur et à des températures durablement élevées (supérieurs à 50^ ).

Ne pas obstruer les ouvertures de ventilation.

Le mode de fonctionnement automatique ainsi que les restrictions applicables à l'utilisation sont expliqués ci-après dans ce mode d'emploi.

Risque d'explosion et d'incendie!

Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être place dans un emplacement bien aéré.
• Éviter les flammes et les étincelles. Ne pas fumer.
• Protégér les surfaces de contacts électriques de la batterie à l'encontre des courts-circuits.

Risque de projection d'acide!

• Porter des lunettes et des gants de protection.
• En cas de contact avec les yeux ou la peau, rincer immédiatement à l'eau et consulter un médecin sans tarder.

Connexion / déconnexion :

• Déconnecter l'alimentation avant de brancher ou de débrancher les connexions sur la batterie.
• La borne de la batterie non reliée au chassis doit être connectée la première. L'autre connexion doit être effectuee sur le chassis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alorsetre raccordé au réseau.
• ÀpRES l'opération de charge, débrancher le chargeur de batterie du réseau puis retirer la connexion du chassis et enfin la connexion de la batterie, dans l'ordre indiqué.

Raccordement :

Appareil de classe I
- Cét apparéil doit être raccordé à un socle de prise de courant relié à la terre.
- Le raccordement au réseau d'alimentation doit être effectué conformément aux règles d'installation nationales.

Entretien :

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'entretien doit être effectué que par une personne qualifiée.
• Avertissement! Débrancher toujours la fiche de la prise sector avant d'effectuer des travaux sur l'appareil.
• N'utiliser enaucun cas des solvants ou autres produits nettoyants agressifs.
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

Appareil conforme aux directives europeennes.
- La déclaration de conformité est disponible sur notre site internet.
- Marque de conformité EAC (Communauté économique Eurasienne)
- Matériel conforme aux exigences Britanniques. La déclaration de conformité Britannique est disponible sur notre site (voir à la page de couverture).
Appareil conforme aux normes Marocaines.
- La déclaration C_ (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

• Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION GÉNÉRALE

Le GYSFLASH 10.36/48 PL est ideal pour recharger la plupart des batteries au plomb (Gel, AGM, Liquide, ...) et lithium de type Lithium Fer Phosphate (LFP / LiFePO4) et de type lithium-ion « standard » tels que le Nickel Manganese Cobalt (NMC), le Lithium nickel cobalt aluminium oxyde (NCA), le Lithium Cobalt Oxyde (LCO), le Lithium Polymère (Li-Po), le Lithium Manganese Cobalt Oxyde (MCO), etc.

Ce chargeur est parfaitement adapté à la charge de :

• Batteries plomb 36 V (18 éléments en série)
• Batteries plomb 48 V (24 éléments en série)
• Batteries Lithium 36 V (12 éléments en série)
• Batteries LFP 48 V (15 éléments en série)
• Batteries LFP 48 V (16 éléments en série)
• Batteries Lithium-ion « standards » 48 V (13 éléments en série)
• Batteries Lithium-ion « standards » 48 V (14 éléments en série)

Le Gysflash 10.36/48 PL est équipé d'une fonction qui :

• lors d'une charge de batterie au plomb, adapte automatiquement la tension de sortie en fonction de la température de l'air ambiente. Cet ajustement permet d'avoir une recharge de batterie au plomb très précise adaptée à la température ambiente.
• lors d'une charge de batterie lithium, interdit la charge si la température ambiente est en dessous de 3^ .

Dans les deux cas, l'ajustement peut durer entre 1 et 10 minutes avant que la charge ne démarre ou que le chargeur ne se mette en début.

CALIBRAGE CABLE

Procedur permettant de calibrer les cables de charge de l'appareil, afin que le chargeur compense de maniere optimale la chute de tension due aux cables. Il est fortement recommendé de réaliser cette procedure à chaque modification des cables ou à chaque changement de cables.

1. Avant de commencer, s'assurer que le chargeur est débranché de la prise secteur.
2. Mettre les extrémités des cables de charge en court-circuit.
3. Appuyer simultanément sur les boutons BATTERY et BATTERY

4. Brancher la prise secteur tout en maintainant les deux boutons appuyés jusqu'à ce que levoyant OK ou sallume. Résultats :

5. Voyant OK allumé: le calibrage s'est effectué correctement.

6. Voyant allumé: calibrage échoué, débrancher la prise secteur et recommencer la procédure.
7. Débrancher la prise secteur jusqu'à ce que le chargeur s'éteigne.

MISE EN ROUTE

1. Brancher le chargeur sur la batterie.
2. Brancher le chargeur sur la prise secteur (réseau monophasé 220-240Vac 50-60Hz).
3. Sélectionner les tensions de charge (ou le nombre de cellules de votre batterie) en appuyant sur le bouton BATTERY, pour sélectionner la technologie de la batterie appuyer sur le bouton BATTERY. ÀpRES environ cinq secondes, la charge se lance automatiquement.
4. Durant la charge, l'appareil indique I'etat d'avancement de la charge. Lorsque le voyant OK clignote, la batterie est prete à demarrer le moteur. Et lorsque le voyant OK reste allumé, la batterie est entierement chargée.
5. La charge peut etre interrompu a tout moment en debranchant la prise secteur ou en appuyant sur le bouton BATIONY VOLTAGE
6. Àpres l'opération de charge, débrancher le chargeur du réseau puis retirer les connexions de la batterie.

MODES DE CHARGE

• Description des Modes et Courants de charge :

● 36V ● Pb	Mode CHARGE Plomb (43.8 V/10 A max): Mode destiné à la charge de batteries 36 V au plomb de 20 Ah à 230 Ah. Cycle de charge automatique sept étapes.
● 36V ● LFP	Mode CHARGE Lithium Fer Phosphate (43.2 V/10 A max): Mode destiné à la charge de batteries 36 V LiFePO4 de 10 Ah à 230 Ah. Cycle de charge automatique huit étapes.
● 36V ● Li	Mode CHARGE Lithium-ion (NMC, NCA, Li-Po, LCO, MCO, ...) (41.5 V/10 A max): Mode destiné à la charge de batteries 36 V Li-ion standard de 10 Ah à 230 Ah. Cycle de charge automatique huit étapes.
48V Pb	Mode CHARGE Plomb (58.4 V/8 A max): Mode destiné à la charge de batteries 48V Plomb de 15Ah à 160 Ah. Cycle de charge automatique sept étapes.
48V 54.0V LFP	Mode CHARGE Lithium Fer Phosphate (54 V/8 A max): Mode destiné à la charge de batteries 48V LiFePO4 possédant 15 cellulules en série de 8 Ah à 160 Ah. Cycle de charge automatique en huit étapes.
48V 58.0V LFP	Mode CHARGE Lithium Fer Phosphate (57.6 V/8 A max): Mode destiné à la charge de batteries 48 V LiFePO4 possédant 16 cellulules en série de 8 Ah à 160 Ah. Cycle de charge automatique en huit étapes.
48V 54.0V Li	Mode CHARGE Lithium-ion (NMC, NCA, Li-Po, LCO, MCO, ...) (54 V/8 A max): Mode destiné à la charge de batteries 48 V Li-ion standard possédant 13 cellulules en série de 8 Ah à 160 Ah. Cycle de charge automatique en huit étapes.
48V 58.0V Li	Mode CHARGE Lithium-ion (NMC, NCA, Li-Po, LCO, MCO, ...) (58.1 V/8 A max): Mode destiné à la charge de batteries lithium-ion standards possédant 14 cellulules en série de 8 Ah à 160 Ah. Cycle de charge automatique en huit étapes.
	Certaines batteries lithium intégrant une protection UVP (Under Voltage Protection) qui déconnecte la batterie en cas de décharge profonde. Cette protection empêche le chargeur de détecter la batterie. Afin que le GYSFLASH 10.36/48 PL puisse charger la batterie, il faut désactiver la protection UVP. Pour cela, placer le chargeur en mode de charge Lithium, puis appuyer 10 secondes sur le bouton BATTERY. Le chargeur va alors désactiver la protection UVP et lancer automatiquement la charge.

En mode charge lithium-ion (LFP ou standard) 48 V, appuyez sur le bouton BATTERY pendant 3s pour basculer entre les tensions de charge 54 V et 58 V selon le nombre de cellules série de votre batterie.

- Sélection type de batteries :

À l'aide du bouton BATIONy selectionnez cette type de batterie parmi les trois catégories de technologies suivantes :

Plomb-acide, AGM, GEL etc LiFePO4 NMC, NCA, Li-Po, LCO, MCO, ...

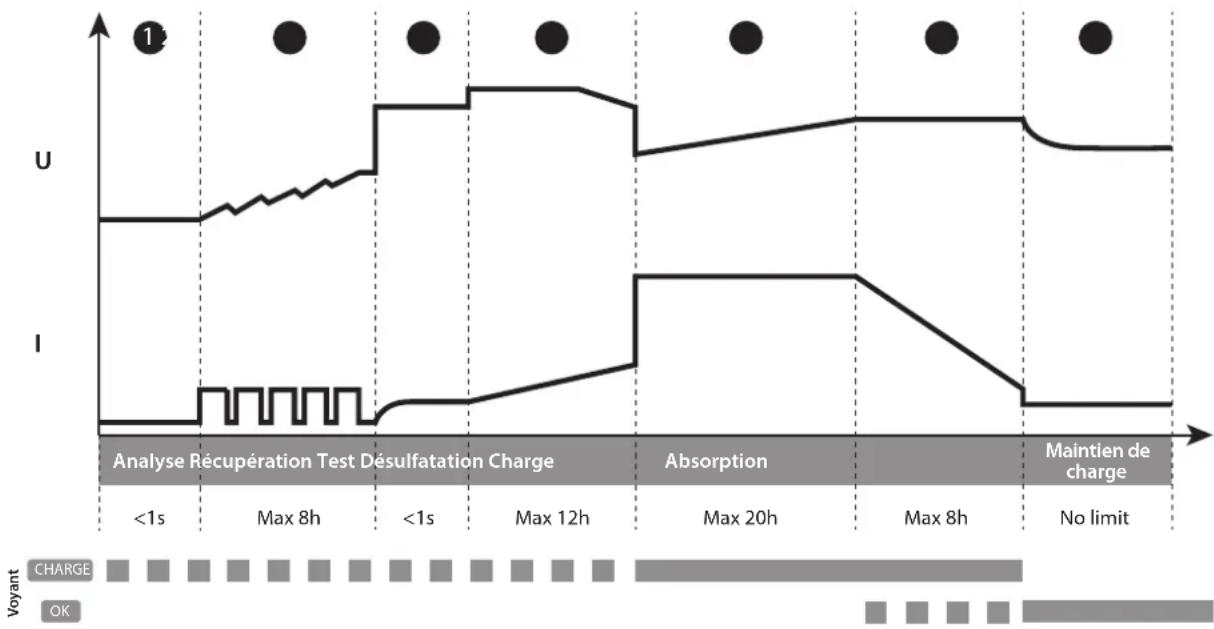

Courbe de charge Plomb :

Le GYSFLASH 10.36/48 PL utilise une courbe de charge Plomb évoluée en 7 étapes qui garantit les performances optimes de la vente Batterie au plomb.

Étape 1 : Analyse

Analyse de I'etat de la batterie (niveau de charge, inversion de polarite, mauvaise batterie connectee...)

Étape 2: Récupération (36V - 4A / 483A)

AlGORITHM de récapération des éléments endommages suite à une décharge profonde.

Étape 3: Test

Test de batterie sulfatée

Étape ⑤ : Charge (36V - 10 A / 458A)

Charge rapide à courant maximum permettant d'atteindre 80% du niveau de charge.

Étape 6 : Absorption (36 V - 43.8 V / 4658.4 V)

Charge à tension constante pour amener le niveau de charge à 100%.

Étape ⑦ : Maintien de charge (340.8 V / -54kA)

Maintien du niveau de charge de la batterie à son maximum.

Étape 4 : Désulfatation (36 V - 47.4 V / 4862 V)

AlGORITHM de désulfatation de la batterie.

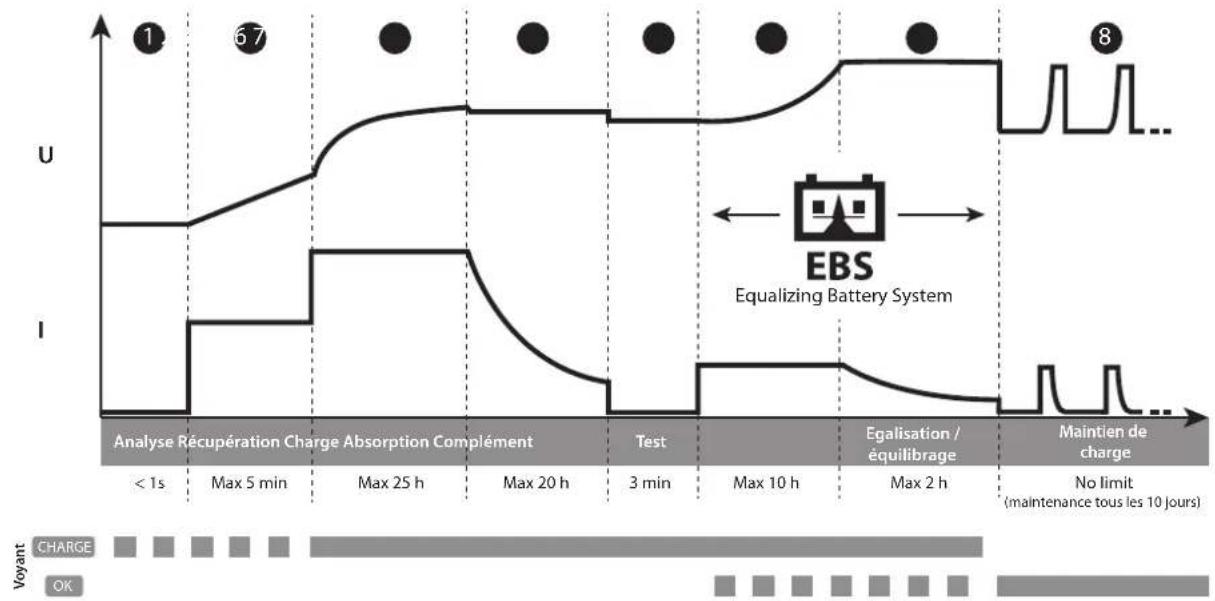

- Courbe de charge Lithium :

Le GYSFLASH 10.36/48 PL utilise une courbe de charge Lithium évoluée en 8 étapes qui garantit les performances optimes de la vente batterie lithium.

Etape 1 : Analyse

Analyse de l'etat de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée...)

Étape 2: Récupération (36V - 2A / 4E2A)

Algorithm de récapération suite à une décharge profonde.

Etape 3 : Charge (36V - 10 A / 488A)

Charge rapide à courant maximum permettant d'atteindre 90% du niveau de charge.

Étape 4 : Absorption

Charge à tension constante pour amener le niveau de charge à 98%.

	48V/54.0V	48V 58.0V	36V
LiFePO4	51.8 V	55.2 V	41.4 V
Li-ion	52.7 V	56.7 V	40.5 V

Etape 5:Test

Test de conservation de charge.

Étape 6 : Complément

Charge à courant réduit permettant d'atteindre 100% du niveau de charge.

Étape ⑦ : Égalisation / équilibrage

Equilibrage des cellules de la batterie

	48V/ 54.0V	48V/ 58.0V	36V
LiFePO4	54 V	57.6 V	43.2 V
Li-ion	54 V	58.1 V	41.5 V

Étape 8: Maintien de charge

Maintien du niveau de charge de la batterie à son maximum avec charge de maintenance tous les 10 jours.

	48V/ 54.0V	48V/ 58.0V	36V
LiFePO4	51.75 V	55.2 V	41.4 V
Li-ion	52.7 V	56.7 V	40.5 V

• Temps de charge estimé :

Courant de charge

Plomb Lithium

8 A 10 A 8 A 10 A

Capacité de la batterie

20 Ah

50 Ah 100

Ah 160 Ah

60 Ah 150

Ah 230

Ah 8 Ah 30

Ah 120 Ah

160 Ah

30 Ah 140

Ah 230 Ah

Temps de charge0% >>> 90%

2 h

6 h

12 h

20 h

6 h

15 h

23 h

1 h

3.5 h

15 h

20 h

3 h

14 h

23 h

- Protections :

Le GYSFLASH 10.36/48 PL possède un ensemble de dispositifs le protégeant contre les courts circuits et inversion de polarité. Il dispose d'un système qui évite toute étincelle lors du branchement du chargeur sur la batterie. Ce chargeur est à double isolation et est compatible avec l'électronique des vehicules.

Le GYSFLASH 10.36/48 PL est équipé d'un capteur de température intégré qui lui permet d'adapter son courant de charge en fonction de la température ambiente afin d'éviter toute surchauffe de l'électronique interne.

	Anomalies	Causes	Remèdes
1	Levoyant clignote.	Inversion de polaritéTension batterie trop élevéPinces en court-circuit	Vérifier que les pince sont correctement connec-étéesVérifier que le mode sélectionné correspond bien à la tension nominale de la batterie.
2	Levoyant est allumé.	Éché lors de la charge, batterie non récapérableTempérature externe trop BASSE pour charger une batterie lithium	Changer de batterie et appuyer sur BATTERY pour relancer une charge.Charger la batterie lithium dans un endroit tem-péré ou appuyer sur le bouton BATTERY .
3	Levoyant reste allumé même après un appui sur le bouton BATTERY .	Défaut thermique	Température environnante trop élevé (>50°C), aérer le local et laisser le chargeur se refroidir
4	Levoyant clignote.	Chargeur en veille	Appuyer sur le bouton BATTERY ou connecter une batterie au chargeur pour sortir de la veille
5	Levoyant reste allumé.	Charge interrompue en appuyant sur le bouton BATTERY .	Appuyer de nouveau sur BATTERY pour relancer la charge

La garantie couvre tous defauts ou vices de fabrication pendant 2 ans, a compter de la date d'achat (pièces et main d'oeuvre). La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
  L'usure normale des pieces (Ex.: cables, pince, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, demontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).
  En cas de panne, returner l'appareil à votre distributeur, en y joignant :
• un justificatif d'achat dated (ticket de sortie de caisse, facture....)
• une note explicative de la panne.
