BEDIENUNGSANLEITUNG Gysflash 10.3648 PL GYS

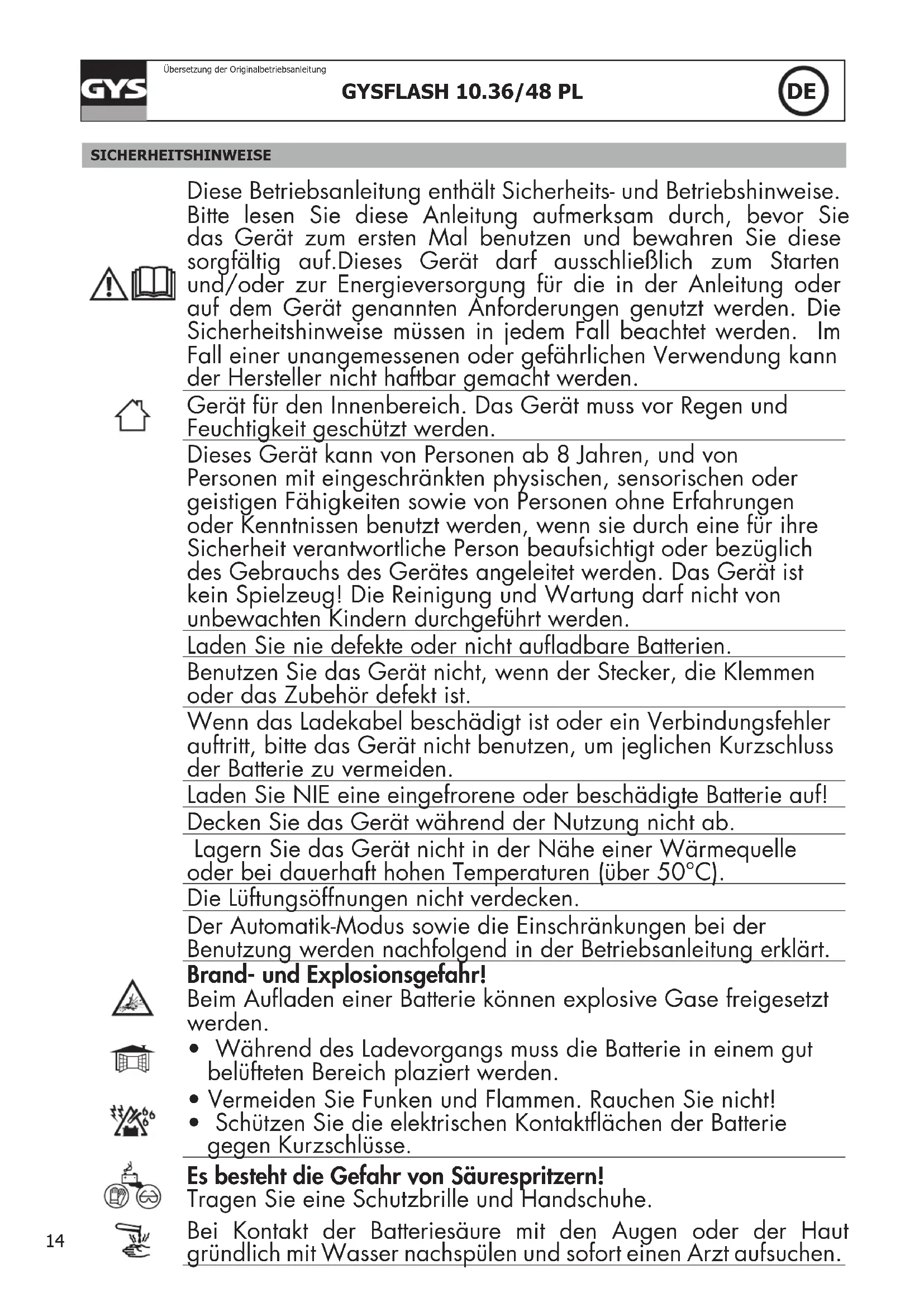

These Betriebsanleitung enthalt Sicherheits- und Betriebshinweise. Bitte lessen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzten und bewahren Sie diese sorgfältig auf.Dieses Gerätarf ausschließlich zum Starten und/oder zur Energieversorgung für die in der Anleitung oder auf dem Gerät genommen Anforderungen genutzt werden. Die Sicherheitschinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden.

Gerät für den Innenbereich. Das Gerät muss vor Regen und Feuchtigkeit geschützt werden.

Dieses Gerät kann von Personen ab 8 Jahren, und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne Erfahrungen oder Kenntnissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder bezüglich des Gebrauchs des Gerätes angeleitet werden. Das Gerät ist kein Spielzeug! Die Reinigung und Wartungarf nicht von unbewachten Kindern durchgeführt werden.

Laden Sie nie defekte oder nicht aufladbare Batterien.

Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist.

Wenn das Ladekabel beschädigt ist oder ein Verbindungsfehler auftritt,itte das Gerät nicht benutzten, um jeglichen Kurzschluss der Batterie zu vermeiden.

Laden Sie NIE eine eingeflorene oder beschädigte Batterie auf!

Decken Sie das Gerät während der Nutzung nicht ab.

Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50°C).

Die Lüftungsöffnungen nicht verdecken.

Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklär.

Brand- und Explosionsgefahr! Beim Aufladen einer Batterie konnen explosive Gase freigesetzt werden. · Während des Ladevorgangs muss die Batterie in einem gut belufteten Bereich plaziert werden. · Vermeiden Sie Funken und Flammen. Rauchen Sie nicht! · Schützen Sie die elektrischen Kontaktflächen der Batterie gegen Kurzschlusses.

Es besteht die Gefahr von Säurespritzern! Tragen Sie eine Schutzbrille und Handschuhe.

Bei Kontakt der Batteriesäure mit den Augen oder der Haut gründlich mit Wasser nachspullen und sofort einen Arzt aufsuchen.

Verbinden/Trennen:

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Klemmen anschließen oder trennen.
• Versichertn Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarosserie zu verbinden, versichertn Sie sich, dass es einen Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.
• Beachten Sie am Ende des Ladevorgangs folgenden: Trennen Sie erst das Gerät vom Spannungsnetz und entfernen Sie dann erst die Klemmen von der Batterie.

Anschluss:

• Klasse I-Gerät
• Beachten Sie die Anschlussreihenfolge.
• Der Anschluss an die Spannungsvorsorgung muss den nationalen Vorschriften entsprechen.

Wartung:

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt, geben Sie das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten Fachbetrieb.
  Die Wartung und Reparatur sind von entsprechenden geschultem und qualifiziertem Fachpersonal durchgeführt werden.
• Achtung! Alle Kontrollarbeiten oder Wartungen dürfen nur durchgeführt werden, wenn das Gerät ausgeschaltet und die Stromversorgung unterbrochen ist.
• Benutzen Sie niemals Lösungsmittel oder anderen aggressiven Reinigungsk Produkte. Reinigen Sie die Oberfläche des Gerätes mithilfe eines trockenen Lappen.

Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.
  EAC-Konformitätszeichen(Eurasische Wirtschaftsgemeinschaft).
  Die Konformitätserklarung ist auf unserer Internetseite verfügbar.
• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).
• Das Gerät entspricht die marokkanischen Standards.
  Die Konformitätserklarung C_ (CMIM) ist auf unserer Websites verfügbar (siehe Titelseite).

Entsorgung:

• Produkt für getrennte Entsorgung (Elektroschrott). Werfen Sie es dazu nicht in die Mülltonne! Entsorgen Sie das Gerät über ihreCOMMUNALE SAMmelstelle für Elektronik-Altgeräte!

C

EAC

UK CA

PRODUKTBESCHREIBUNG

Das GYSFLASH 10.36/48 PL ist zum Aufladen der meisten Blei- (Gel, AGM, flüssig...) und Lithiumbatterien bzw. Lithium-Eisen-Phosphat-Batterien (LFP / LiFePO4) und «standardmäßigen» Li-ion-Batterie bzw. Nickel-Mangan-Kobalt (NMC), Lithium-Nickel-Kobalt-Aluminium-Oxid (NCA), Lithium-Kobalt-Oxid (LCO), Lithium-Polymer (Li-Po), Lithium-Mangan-Kobalt-Oxid-Batterien (MCO), usw. geeignet.

Dieses Ladegerät eignet sich zum Laden folgender Batterien:

• 36V Blei-Säure-Batterien (18 Elemente in Reihe)
• 48V Blei-Säure-Batterien (24 Elemente in Reihe)
• 36V Lithium-Batterien (12 Elemente in Reihe)
• 48V LFP-Batterien (15 Elemente in Reihe) - 48V LFP-Batterien (16 Elemente in Reihe)
• standardmäßige 48V Lithium-ion-Batterien (13 Elemente in Reihe)
  -standardmäßige 48V Lithium-ion-Batterien (14 Elemente in Reihe)

AUTOMATIC EXTERNAL AIR TEMP.SENSOR

Das Gysflash 10.36/48 PL ist mit einer Funktion ausgestattet, die:

• beim Laden einer Bleibatterie die Ausgangsspannung automatisch an die Umgebungslufttem-peratur angepasst wird. Diese Einstellung ermöglich eine sehr genaue, an die Umgebungs-temperatur angepasste Ladung der Blei-Säure-Batterie.
• beim Laden eines Lithium-Akkus den Ladevorgang verbieten, wenn die Umgebungstempera-tur unter 3^ liegt.

In beiden Fällen kann diese Einstellung zwischen 1 und 10 Minuten dauern, bevor der Ladevorgang beginnnt oder das Ladegerät ausfällt.

KABELKALIBRIERUNG

Dieser Vorgang ermoiglich die Ladekabel zu kalibrieren, um den durch die Kabel verursachten Spannungsfall zu kompensieren. Diese Kalibrierung soll be jeder Veränderung und bei jedem Wechsel der Ladekabel durchgefuhrt werden.

1. Bevor Sie beginnen, vergewissern Sie sich, dass das Ladegerät nicht mit dem Versorgungsnetz verbunden ist.
2. Die Polklemmen miteinander verbinden
3. Drucken Sie gleichzeitig die Tasten BATTERY und BATTERY
4. Verbinden Sie das Gerät wieder mit dem Versorgungsnetz und halten Sie die beiden Tasten gedrückt, bis die Kontrolleuche OK oder leuchtet.

Ergebnis :

• Die Kontrollleuchte OK leuchtet: Die Kalibrierung war erfolgreich.
• Die Kontrollleuche leuchtet: Die Kalibrierung war nicht erfolgreich, trennen Sie das Gerät vom Versorgungszent und wiederholen Sie die Kalibrierung.
• Ziehen Sie den Netzstecker.

INBETRIEBNAHME

1. Das Ladegerät an die Batterie anschließen.
2. Dann das Gerät an das Spannungsetz anschlieben (1-ph. 220-240Vac 50-60Hz).
3. Den Modus mit der Taste BATTERY, und den Ladestrom mit der Taste BATTERY. Nach ca. fünf Sekunden startet der Ladevorgang automatisch.
4. Das Gerät zeigt den Ladefortschnitt an. Sobald die OK cKontrollleuche blinkt, ist die Batterie so welt aufgeladen, dass der Motor gestartet werden kann. Leuchtet die OK Kontrollleuche kontinuierlich, ist die Batterie voll aufgeladen.
5. Der Ladevorgang kann jederzeit durch Ziehen des Netzsteckers oder durch Druck auf die BATTERY -Taste unterbrochen werden.
6. Nach dem Ladevorgang trennen Sie erst das Ladegerät vom Spanningsnetz und dann von der Batterie.

LADEMODI

• Beschreibung der Modi und Ladestrome: :

36V
Pb

Blei-Säure-Batterielademodus (43,8V / 10A max):

Modus für 36V Batterien von 20Ah bis 230Ah. Automatischer 7-stufiger Ladevorgang.

36V
LFP

Lithium-Eisen-Phosphat-Batterielademodus (43,2V / 10A max) :

Modus für 36V LifePO4-Batterien von 10Ah bis 230Ah. Automatischer 8-stufiger Ladevorgang.

36V
Li

Lithium-Ion-Batterielademodus (41,5V / 10A max) :

Modus für 36V Li-ion-Batterien von 10Ah bis 230Ah. Automatischer 8-stufiger Ladevorgang.

48V Pb	Blei-Säure-Batterielademodus (58,4 V / 8A max): Modus für 48V Blei-Säure-Batterien von 15Ah bis 160Ah. Automatischer 7-stufiger Ladevorgang.
48V 54.0V LFP	Lithium-Eisen-Phosphat-Batterielademodus (54V / 8A max): Modus für 48V LifePO4-Batterien (15 Elemente in Reihe) von 8Ah bis 160Ah. Automatischer 8-stufiger Ladevorgang.
48V 58.0V LFP	Lithium-Eisen-Phosphat-Batterielademodus (57,6V / 8A max): Modus für 48V LifePO4-Batterien (16 Elemente in Reihe) von 8Ah bis 160Ah. Automatischer 8-stufiger Ladevorgang.
48V 54.0V Li	Lithium-Ion-Batterielademodus (54V / 8A max): Modus für 48V Li-ion-Batterien (13 Elemente in Reihe) von 8Ah bis 160Ah. Automatischer 8-stufiger Ladevorgang.
48V 58.0V Li	Lithium-Ion-Batterielademodus (58,1V / 8A max): Modus für Li-ion-Batterien (14 Elemente in Reihe) von 8Ah bis 160Ah. Automatischer 8-stufiger Ladevorgang.

Einige Lithiumbatterien haben einen UVP-Schutz (Under Voltage Protection), der die Batterie abschaltet, wenn sie tief entladen ist. Diese Schutz verhindert, dass die Batterie erkannt wird. Der UVP-Schutz muss zum Aufladen der Batterie deaktiviert werden. Schalten Sie das Gerät in den Lithiumbatterielademodus ein, dann drücken Sie die Taste BATTERY . für 10 Sekunden. Das Ladegerät deaktiviert den UVP-Schutz und der Ladevorgang startet automatisch.

Im 48V Li-ion-Batterielademodus (LFP oder Standard) die Taste BATTERY 3 Sekunden drücken um zwischen Ladespannungen 54V und 58V (gemäß der Zahl der Batteriebrennstoffzellen) umzuschalten

- Batterietyp auswahlen:

Mit der Taste BATTERY wahlen Sie den Batterietyp aus den drei folgenden Kategorien aus :

Blei-Säure, AGM, GEL usw. LiFePO4 NMC, NCA, Li-Po, LCO, MCO, ...

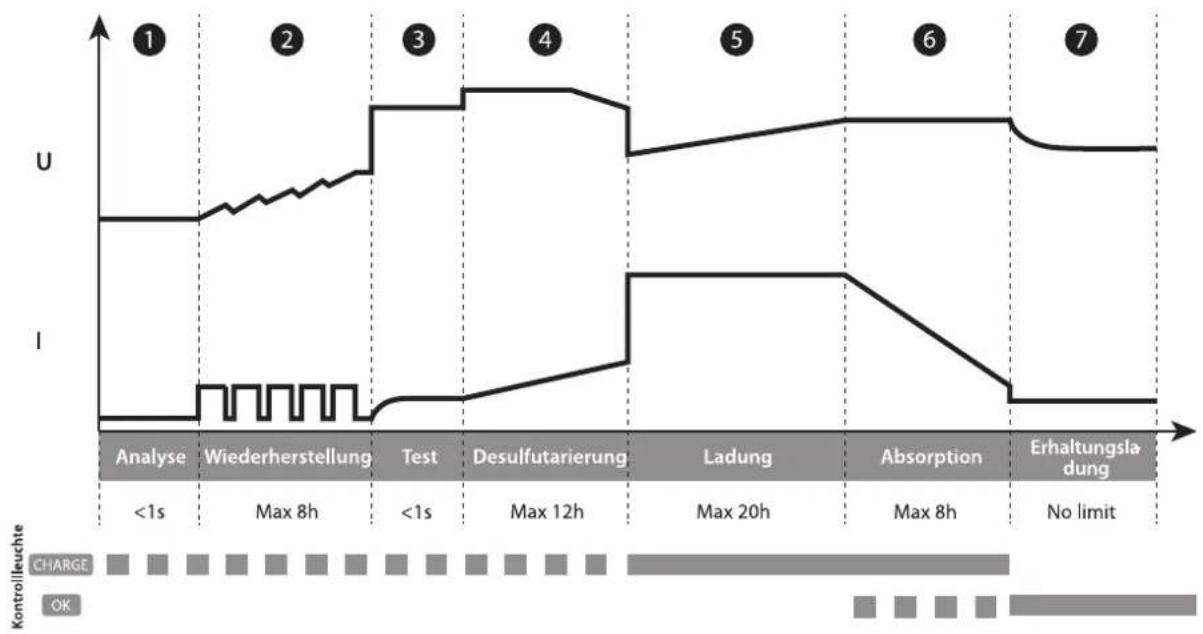

Ladekurve Blei-Saure:

Das GYSFLASH 10.36/48 PL benutzte eine zeitgemäß 7-stufige Ladekurve, die die optimale Leistung Ihr Blei-Säure-Batterie gewährleistet.

Stufe 1 : Analyse

Analyse des Batteriezustands (Ladezustand, Verpolung, falsch angeschlossene Batterie...)

Stufe 5:Ladung (36V-10A/488A)

Schnelle Ladung mit Maximalstrom bis die Batterie zu 80% aufgeladen ist.

Stufe 2 : Wiederherstellung (36V - 4A / 483VA)

Wiederherstellungs-Algorithmus für die nach einer Tiefentlung beschädigten Elemente.

Stufe Absorption (36V-43.8V/4658.4V)

Ladung mit konstanter Spannung bis die Batterie zu 100% aufgeladen ist.

Stufe 3:Test

Test auf sulfatierte Batterie.

Stufe 7: Erhaltungsladung (3640.8 V / -54xABW)

maximale Ladungserhaltung.

Stufe 4 : Desulfutarierung (36V - 47.4 V / 4862 V)

Desulfutarierung der Batterie.

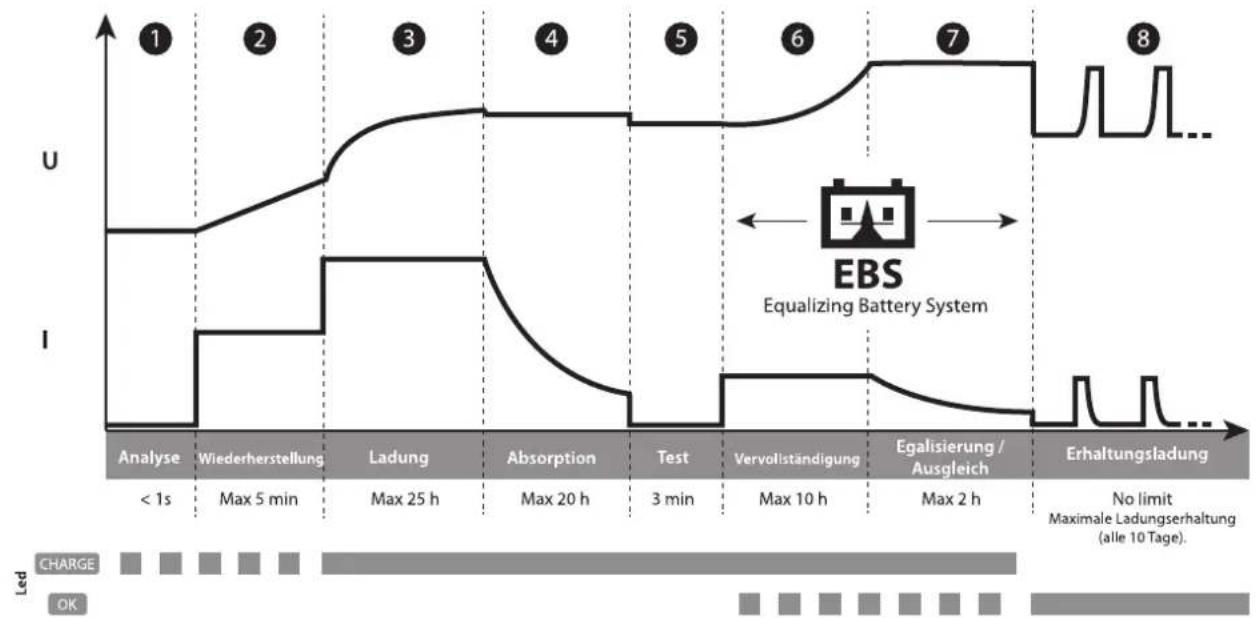

- Ladekurve-Lithium :

Das GYSFLASH 10.36/48 PL benutzt eine fortgeschrittene 8-stufige Ladekurve, die die optimale Leistung Ihr Lithium-Batterie gewährleistet.

Stufe 1 : Analyse

Analyse des Batteriezustands (Ladezustand, Verpolung, falsch angeschlossene Batterie...)

Stufe 5: Test

Test der Ladungserhaltung.

Stufe 2 : Wiederherstellung (36V - 2 A / 482A)

Algorithmus fur die nach einer Tiefentladung beschädigten Elemente.

Stufe 6 : Vervollständigung

Ladung mit Minimalstrom bis die Batterie zu 100% aufgeladen ist.

Stufe 3:Ladung (36V - 10 A / 488A)

Schnelle Ladung mit Maximalstrom bis die Batterie zu 90% aufgeladen ist.

Stufe ⑦: Egalisierung / Ausgleich

Ausgleich der Batteriezellen

	48V/ 54.0V	48V 58.0V	36V
LiFePO4	54 V 57.6 V 43	2 V
Li-ion 54	V 58.1 V 41.5	V

Stufe 4 : Absorption

Ladung mit konstanter Spannung bis die Batterie zu 98% aufgeladen ist.

	48V/54.0V	48V 58.0V	36V
LiFePO4	51.8 V 55.2 V	41.4 V
Li-ion	52.7 V 56.7 V	40.5 V

Stufe 8: Erhaltungsladung

Maximale Ladungserhaltung (alle 10 Tage).

	48V/ 540V	48V 580V	36V
LiFePO4	51.75 V 55.2 V	41.4 V
Li-ion	52.7 V	56.7 V	40.5 V

• Geschätzte Ladedauer :

Ladestrom

Blei-Säure Lithium

8 A 10 A 8 A 10 A

Batteriekapazität

20 Ah

50 Ah 100

Ah 160 Ah

60 Ah 150

Ah 230

Ah 8 Ah 30

Ah 120 Ah

160 Ah

30 Ah 140

Ah 230 Ah

Ladedauer0% >>> 90%

2 h

6 h

12 h

20 h

6 h

15 h

23 h

1 h

3.5 h

15 h

20 h

3 h

14 h

23 h

- Schutzfunktion :

GYSFLASH 10.36/48 PL ist gegen Kurzschlüsse und Verpolung geschützt. Das Gerät ist gegen die Entstehung elektrischer Funken beim Anschluss des Geräts geschützt. Es besitzt eine doppelte Isolierung und beeinflusst nicht die Fahrzeugeleuktronik.

GYSFLASH 10.36/48 PL besitz einen integrierten Temperatursensor, der die Ladeleistung der Umgebungstemperatur anpasst und damit die Überhitzung der internen Elektronik vermeidet.

FEHLER, URSACHE, LÖSUNG

	Fehler	Ursache	Lösung
1	Die Kontrollleuchte Δ blinkt.	· Verpolung · Batteriespannung zu hoch · Klemmen im Kurzschluss	· Prüfen Sie, ob die Klemmen richtig angeschlossen sind. · Prüfen Sie, ob der ausgewählte Modus der Nenns-pannung der Batterie entspricht.
2	Die Kontrollleuchte Δ leuchtet.	· Ladefehler, nicht mehr aufflabbare Batterie. · Zu niedrige externe Temperatur, um eine Lithium-Batterie aufzuladen	· Ersetzen Sie die Batterie und starten Sie den Ladevorgang erneut VOLTAGE · Die Lithium-Batterien bei higherer Temperatur auflagen oder die Taste BATTERY VOLTAGE drucken.
3	Die Kontrollleuchte Δ leuchtet weiter, selbst nach einem Druck auf die Taste BATTERY VOLTAGE.	Thermischer Fehler	Umgebungstemperatur zu hoch (>50°C), den Raum lüssen und das Ladegerät abkühlen setzen.
4	Die Kontrollleuchte Δ blinkt.	Ladegerät im Stand-by-Modus	Druck auf BATTERY VOLTAGE oder schlieben eine Batterie an das Ladegerät an, um den Stand-by-Modus zu verlassen.
5	Die Kontrollleuchte Δ leuchtet weiter	Der Ladevorgung wurde durch einen Druck auf BATTERY VOLTAGE unterbrochen	Starten Sie den Ladevorgung wieder mit einem Druck auf BATTERY VOLTAGE

GARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.
• Normalem Verschleib der Teile (z.B.: Kabel, Klemmen, usw.) sowie Gebrauchsspuren.
• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöbe, Demontage).
• Durch Umwelterinflüsse entstandene Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistungträgt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.
