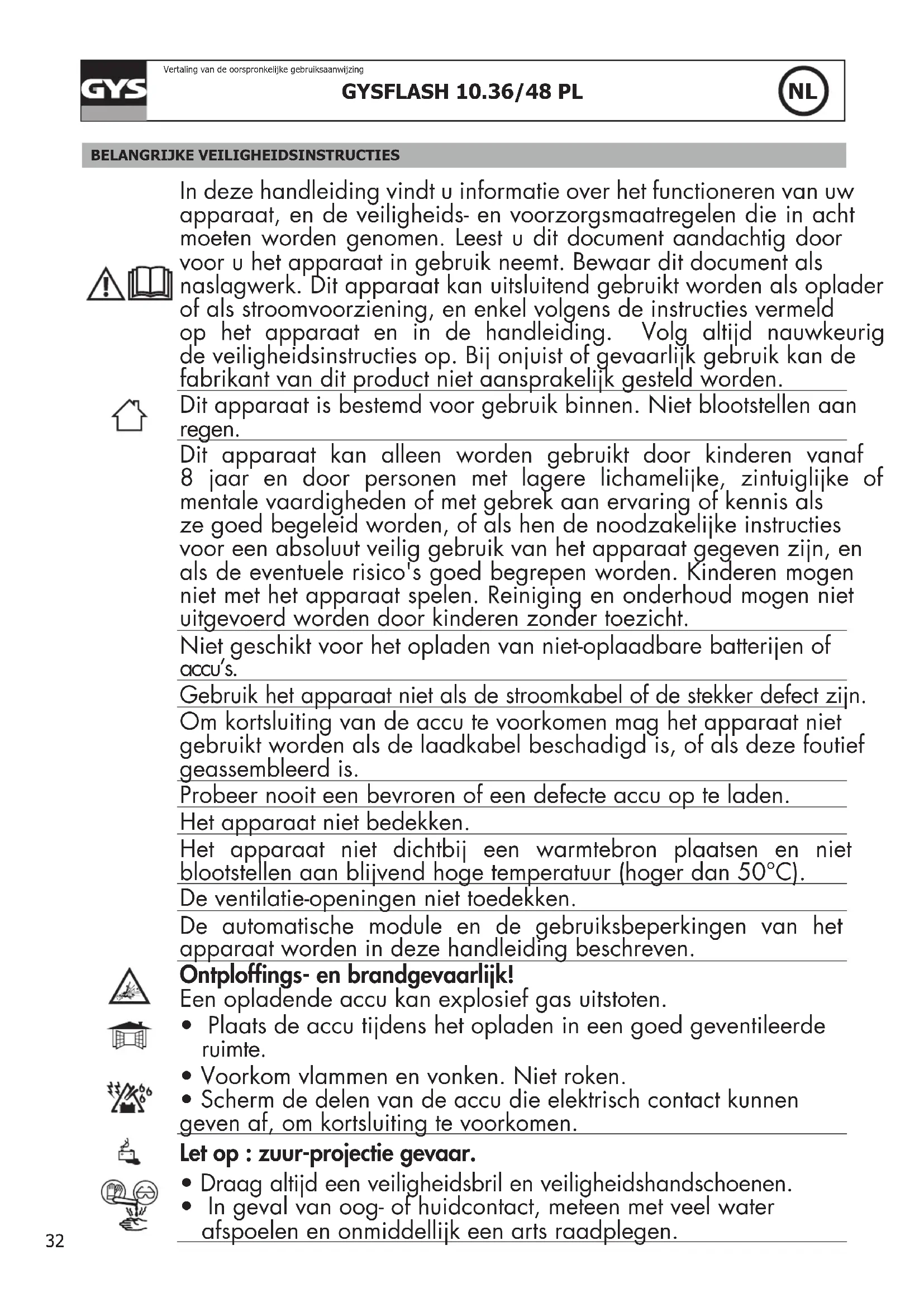

BELANGRIJKE VEILIGHEIDSINSTRUCTIES In deze handleiding vindt u informatie over het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Dit apparaat kan uitsluitend gebruikt worden als oplader of als stroomvoorziening, en enkel volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij onjuist of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden. Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen. Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis als ze goed begeleid worden, of als hen de noodzakelijke instructies voor een absoluut veilig gebruik van het apparaat gegeven zijn, en als de eventuele risico's goed begrepen worden. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet uitgevoerd worden door kinderen zonder toezicht. Niet geschikt voor het opladen van niet-oplaadbare batterijen of accu’s. Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn. Om kortsluiting van de accu te voorkomen mag het apparaat niet gebruikt worden als de laadkabel beschadigd is, of als deze foutief geassembleerd is. Probeer nooit een bevroren of een defecte accu op te laden. Het apparaat niet bedekken. Het apparaat niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperatuur (hoger dan 50°C). De ventilatie-openingen niet toedekken. De automatische module en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven. Ontplofngs- en brandgevaarlijk! Een opladende accu kan explosief gas uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

• Voorkom vlammen en vonken. Niet roken.

• Scherm de delen van de accu die elektrisch contact kunnen geven af, om kortsluiting te voorkomen. Let op : zuur-projectie gevaar.

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.

• In geval van oog- of huidcontact, meteen met veel water afspoelen en onmiddellijk een arts raadplegen.33 GYSFLASH 10.36/48 PL Vertaling van de oorspronkelijke gebruiksaanwijzing

Aansluiten / Afkoppelen :

• Schakel de stroomvoorziening uit voordat u de accu aansluit of loskoppelt.

• De aansluitklem van de accu die niet met het chassis is verbonden moet als eerste aangesloten worden. De andere verbinding moet plaats vinden op het chassis, ver van de accu en van de brandstofkanalisering. De acculader moet vervolgens op het net aangesloten worden.

• Koppel, na het beëindigen van de laadprocedure, eerst de acculader van de netspanning los. Koppel daarna de aansluiting op het chassis los, en pas daarna de verbinding met de accu. Respecteer altijd de juiste volgorde. Aansluiten :

• Dit apparaat moet aangesloten aan de netspanning met een geaard stopcontact.

• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren. Onderhoud :

• Als de voedingskabel beschadigd is moet deze vervangen worden door de fabrikant, diens reparatie-dienst of een gelijkwaardig gekwaliceerde technicus, om zo gevaarlijke en risico-volle situaties te voorkomen.

• Het onderhoud dient uitsluitend door een gekwaliceerde onderhoudsmonteur te gedaan te worden.

• Waarschuwing ! Altijd de stekker uit het stopcontact halen alvorens eventuele onderhoudswerkzaamheden te verrichten.

• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.

• De oppervlaktes van het apparaat reinigen met een droge doek. Richtlijnen :

• Apparaat voldoet aan de Europese richtlijnen.

• Het certicaat van overeenstemming is te vinden op onze internet site.

• Merkteken conform EAC (Euraziatische Economische Gemeenschap)

• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).

• Dit materiaal voldoet aan de Marokkaanse normen.

• De verklaring Cم (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag) Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen.34 GYSFLASH 10.36/48 PL Vertaling van de oorspronkelijke gebruiksaanwijzing

ALGEMENE OMSCHRIJVING De GYSash 10.36/48 PL is het ideale apparaat voor het opladen van de meeste loodaccu’s (Gel, AGM, vloeibaar...) en lithium accu’s type LFP / LiFePO4, en van het type lithium-ion «standaard» zoals NMC (Nickel Mangaan Kobalt) accu’s, NCA (Lithium Nickel Kobalt Aluminium) accu’s, LCO (Lithium Kobalt Oxyde) accu’s, Li-Po (Lithium Polymère) accu’s, MCO (Lithium Mangaan Kobalt Oxyde) accu’s enz. Deze lader is perfect geschikt voor het opladen van : - 36 Volt loodaccu’s (18 cellen in serie) - 48 Volt loodaccu’s (24 cellen in serie) - 36 Volt Lithium accu’s (12 cellen in serie) - 48 Volt LFP accu’s (15 cellen in serie) - 48 V LFP accu’s (16 cellen in serie) - « standaard » 18 Volt Lithium-ion accu’s (13 cellen in serie) - « standaard » 48 Volt Lithium-ion accu’s (14 cellen in serie) De Gysash 10.36/48 PL is uitgerust met een functie die : - tijdens het opladen van een loodzuur accu de uitgaande spanning automatisch aanpast aan de omge- vingstemperatuur. Dankzij deze functie zal de loodzuur accu zeer precies en volledig aangepast aan de omgevingstemperatuur worden opgeladen. - tijdens het laden van een lithium accu het opladen blokkeert als de omgevingstemperatuur lager is dan 3°C. In de twee gevallen kan het tussen 1 en 10 minuten duren voordat het laden opstart of de lader zichzelf uitschakelt. KALIBRATIE KABEL Procedure waarmee de laadkabels van het apparaat gekalibreerd kunnen worden, zodat de lader optimaal de daling van de spanning die wordt veroorzaakt door de kabels kan compenseren. Het wordt sterk aanbevolen om deze procedure uit te voeren na iedere wijziging van de kabels, en elke keer wanneer de kabels vervangen worden.

1. Voordat u begint, moet u zich ervan verzekeren dat de lader van de netspanning afgekoppeld is.

2. Creëer een kortsluiting op de laadkabel (sluit de rode klem aan op de zwarte klem).

3. Druk tegelijkertijd op de knoppen

4. Koppel het apparaat weer aan de netspanning en houd tegelijkertijd de twee knoppen ingedrukt, totdat het lampje

gaat branden. Resultaten : - Lampje gaat branden : de kalibratie is correct verlopen. - Lampje het kalibreren is mislukt, koppel het apparaat van de netspanning af en herstart de procedure.

5. Haal de stekker uit het stopcontact totdat de lader uitgaat.

1. Sluit de acculader aan op de accu.

2. Sluit de acculader aan op een stopcontact (enkel-fase netwerk, 220-240Vac 50-60 Hz).

3. Kies de laadspanning (of het aantal cellen van uw accu) door op knop

, te drukken, en de technologie van de accu door op knop te drukken. Na ongeveer vijf seconden start het laden automatisch op.

4. Tijdens het opladen geeft het apparaat het laadniveau aan. Wanneer het lampje

cknippert, is de accu gereed om de motor op te starten. En wanneer het lampje blijft branden is de accu volledig opgeladen. 5. Het opladen kan op ieder gewenst moment onderbroken worden, door de stekker uit het stopcontact te halen of door op knop te drukken. 6. Koppel, na aoop van de laad-procedure, eerst de acculader van de netspanning af. Koppel daarna de aansluitingen op de accu los. LAAD-MODULES

• Beschrijving van de Laadmodules en de Laadstroom : Module LADEN Lood (43.8 V/10 A max) : Module bestemd voor het laden van 36 Volt loodaccu’s van 20 Ah tot 230 Ah. Automatische laadcyclus in zeven stappen. Module LADEN Lithium Fer Phosphate (43.2 V/10 A max) : Module bestemd voor het laden van 36 Volt LiFePO4 accu’s van 10 Ah tot 230 Ah. Automatische laadcy- clus in 8 stappen. Module LADEN Lithium-ion standaard (41.5 V/10 A max) : Module bestemd voor het laden van 36 Volt Li-ion standaard accu’s van 10 Ah tot 230 Ah. Automatische laadcyclus in 8 stappen. Module LADEN Lood (58.4 V/8 A max) : Module bestemd voor het laden van 48V Lood accu’s van 15Ah tot 160 Ah. Automatische laadcyclus in zeven stappen.35 GYSFLASH 10.36/48 PL Vertaling van de oorspronkelijke gebruiksaanwijzing

Module LADEN Lithium Fer Phosphate (54 V/8 A max) : Module bestemd voor het laden van 48 Volt LiFePO4 accu’s met 15 cellen in serie van 8 Ah tot 160 Ah. Automatische laadcyclus in acht stappen. Module LADEN Lithium Fer Phosphate (57.6 V/8 A max) : Module bestemd voor het laden van 48 Volt LiFePO4 accu’s met 16 cellen in serie van 8 Ah tot 160 Ah. Automatische laadcyclus in acht stappen. Module LADEN Lithium-ion standaard (54 V/8 A max) : Module bestemd voor het laden van 48 Volt Li-ion standaard accu’s met 13 cellen in serie van 8 Ah tot 160 Ah. Automatische laadcyclus in acht stappen. Module LADEN Lithium-ion standaard (58.1 V/8 A max) : Module bestemd voor het laden van standaard lithium-ion accu’s met 14 cellen in serie van 8 Ah tot 160 Ah. Automatische laadcyclus in acht stappen. Bepaalde lithium accu’s beschikken over een UVP (Under Voltage Protection), die de accu in geval van diepe ontlading uitschakelt. Vanwege deze beveiliging kan de lader de accu niet detecteren. Opdat de Gysash 10.36/48 PL de accu kan laden, moet de UVP beveiliging gedeactiveerd worden. Zet hiertoe de lader in de Lithium laadmodule, en druk vervolgens 10 seconden lang op de knop . De lader zal de UVP beveiliging deactiveren en automatisch het laden opstarten. In de module laden lithium-ion (LFP of standaard) 48 V, druk 3 seconden lang op de knop pom tussen de twee laadspanningen 54 V en 58 V te schakelen, volgens het aantal in cellen in serie van uw accu.

• Keuze type accu : Kies, met behulp van de knop , suw type accu uit één van de volgende drie technieken : Lood-zuur, AGM, GEL enz. LiFePO4 NMC, NCA, Li-Po, LCO, MCO, …

• Laadcurve Lood : De GYSash 10.36/48 PL gebruikt een geëvolueerde laadcurve Lood in 7 stappen, die de optimale prestaties van uw lood-accu garandeert. Stap

: Analyse Analyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...) Stap

: Laden ( - 10 A / - 8 A) Snel laden met maximale stroom om 80% van het laadniveau te bereiken. Stap

: Herstel ( - 4 A / - 3 A) Algoritme herstel van de beschadigde cellen als gevolg van een zeer diepe ontlading. Stap

: Opname ( - 43.8 V / - 58.4 V) Laden met een constante spanning, om het niveau naar 100% te brengen. Stap

: Onderhoudsladen( - 40.8 V / - 54.4 V) Behoudt het maximale laadniveau van de accu Stap

: Desulfatie ( - 47.4 V / - 62 V) Algoritme desulfatie van de accu36 GYSFLASH 10.36/48 PL Vertaling van de oorspronkelijke gebruiksaanwijzing

• Lithium laadcurves : De GYSash 10.36/48 PL gebruikt een geëvolueerde Lithium laadcurve in 8 stappen, die de optimale prestaties van uw lithium-accu garandeert. Stap

: Analyse Analyse van de staat van de accu (laadniveau, ompoling, ver- keerde accu aangesloten...) Stap

: Test Test de capaciteit tot het behouden van het laadniveau. Stap

: Herstel ( - 2 A / - 2 A) Algoritme herstel als gevolg van een diepe ontlading. Stap

: Aanvullende lading Laden met beperkte stroom, om 100% van het laadniveau te bereiken. Stap

: Laden ( - 10 A / - 8 A) Snel laden met maximale stroom voor het bereiken van 90% van het laadniveau. Stap

: Opname Laden met constante spanning om het laadniveau naar 98% te brengen. / / LiFePO4 51.8 V 55.2 V 41.4 VLi-ion 52.7 V 56.7 V 40.5 V Stap

: Onderhoudsladen Behoud van het maximale laadniveau van de accu, met om de 10 dagen druppel-laden. / / LiFePO4 51.75 V 55.2 V 41.4 VLi-ion 52.7 V 56.7 V 40.5 V

• Geschatte laad-tijd : LaadstroomLood Lithium8 A 10 A 8 A 10 ACapaciteit van de accu 20 Ah 50 Ah 100 Ah 160 Ah 60 Ah 150 Ah 230 Ah 8 Ah 30 Ah 120 Ah 160 Ah 30 Ah 140 Ah 230 Ah Laadtijd0% >>> 90% 2 h 6 h 12 h 20 h 6 h 15 h 23 h 1 h 3.5 h 15 h 20 h 3 h 14 h 23 h

• Beveiligingen : De GYSFLASH 10.36/48 PL beschikt over een reeks beveiligingen tegen kortsluiting en ompoling. Het apparaat beschikt over een systeem dat vonkvorming tijdens het aankoppelen van de acculader op de accu voorkomt. De lader heeft een dubbele isolatie en is veilig in gebruik met auto-elektronica. De GYSFLASH 10.36/48 PL is uitgerust met een geïntegreerde temperatuur-sensor, die het apparaat in staat stelt om de laadstroom aan te passen aan de omgevingstemperatuur, om oververhitting van de interne elektronica te voorkomen.37 GYSFLASH 10.36/48 PL Vertaling van de oorspronkelijke gebruiksaanwijzing

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

Afwijkingen Oorzaken Oplossingen Het lampje knippert.• Ompoling• De accu-spanning is te hoog• Kortsluiting klemmen• Controleer of de klemmen correct aangesloten zijn

• Controleer of de gekozen module overeenkomt met de nominale spanning van de accu. Het lampje brandt.• Opladen mislukt, de accu is onherstel-baar beschadigd• De externe temperatuur is te laag om een lithium accu te kunnen opladen• Vervang de accu en druk op een laad-procedure op te starten.• Laad de lithium-accu op in een omgeving met een gematigde temperatuur of druk op kno

Het lampje blijft branden, zelfs na een druk op de knop Thermisch defectOmgevingstemperatuur te hoog (>50°C), ventileer het vertrek en laat de lader afkoelen. Het lampje knippertLader op stand-byDruk op de knop of sluit een accu aan op de lader om uit de stand-by module te geraken Het lampje blijft brandenOpladen onderbroken door een druk op de knop Druk opnieuw op knop om het laden op te starten GARANTIE De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon). De garantie dekt niet :
