РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Gysflash 10.3648 PL GYS

Перевод оригинальных инструкций

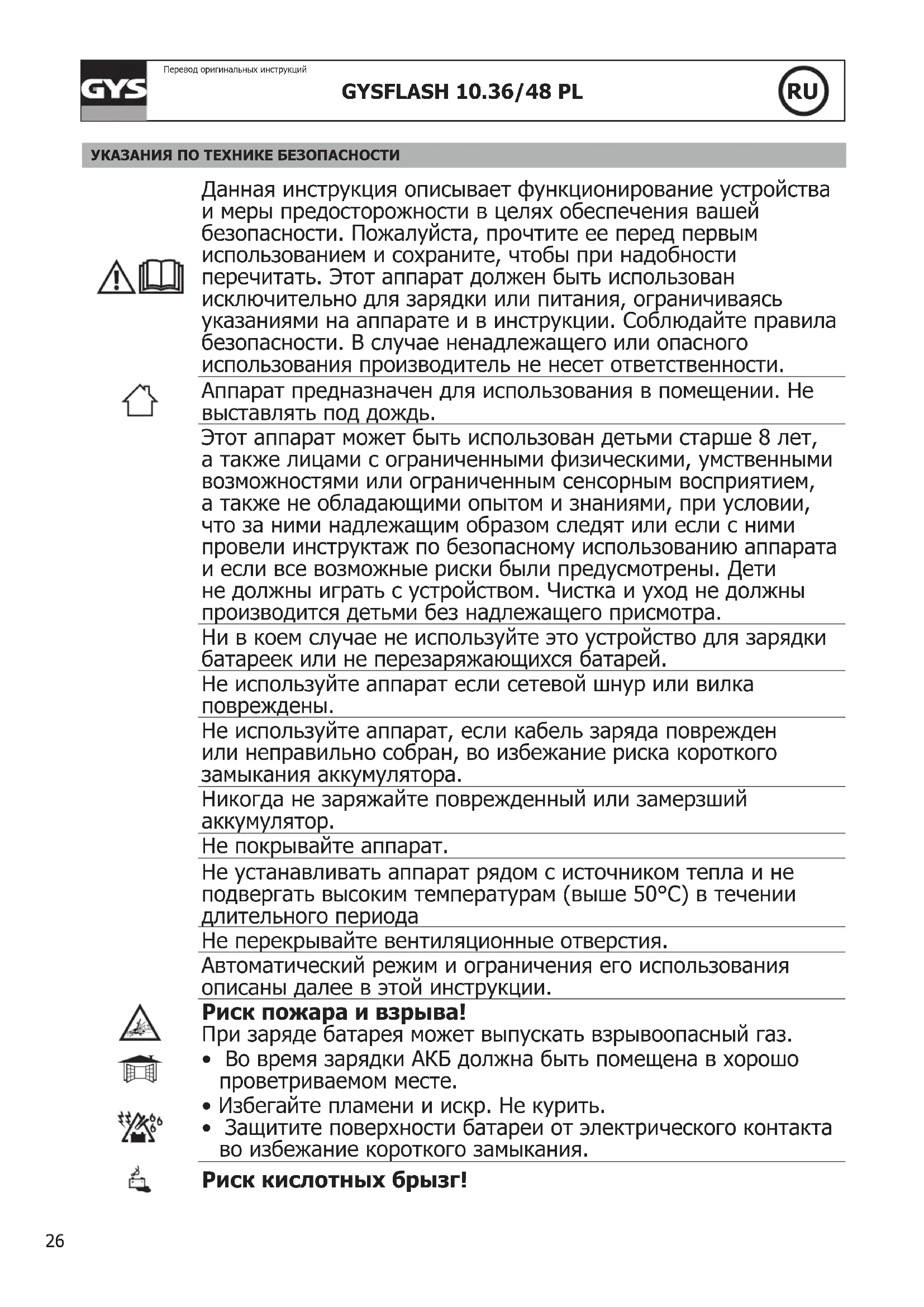

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Данная инструкция описывает функционирование устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Этот аппарат должен быть использован исключительно для зарядки или питания, ограничиваясь указаниями на аппарате и в инструкции. Соблюдайте правила безопасности. В случае ненадлежащего или опасного использования производитель не несет ответственности. Аппарат предназначен для использования в помещении. Не выставлять под дождь. Этот аппарат может быть использован детьми старше 8 лет, а также лицами с ограниченными физическими, умственными возможностями или ограниченным сенсорным восприятием, а также не обладающими опытом и знаниями, при условии, что за ними надлежащим образом следят или если с ними провели инструктаж по безопасному использованию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устройством. Чистка и уход не должны производится детьми без надлежащего присмотра. Ни в коем случае не используйте это устройство для зарядки батареек или не перезаряжающихся батарей. Не используйте аппарат если сетевой шнур или вилка повреждены. Не используйте аппарат, если кабель заряда поврежден или неправильно собран, во избежание риска короткого замыкания аккумулятора. Никогда не заряжайте поврежденный или замерзший аккумулятор. Не покрывайте аппарат. Не устанавливать аппарат рядом с источником тепла и не подвергать высоким температурам (выше 50°C) в течении длительного периода Не перекрывайте вентиляционные отверстия. Автоматический режим и ограничения его использования описаны далее в этой инструкции. Риск пожара и взрыва! При заряде батарея может выпускать взрывоопасный газ.

• Во время зарядки АКБ должна быть помещена в хорошо проветриваемом месте.

• Избегайте пламени и искр. Не курить.

• Защитите поверхности батареи от электрического контакта во избежание короткого замыкания. Риск кислотных брызг!27 GYSFLASH 10.36/48 PL

Перевод оригинальных инструкций

• Носите защитные очки и перчатки.

• В случае контакта с глазами или кожей, промойте обильно водой и проконсультируйте врача без промедления. Подключение / отключение :

• Отключите подачу питания перед тем, как подключить или отключить соединения к батарее.

• Сначала подключите клемму АКБ, не соединенную с шасси. Второе подсоединение должно быть осуществлено на шасси как можно дальше от АКБ и от трубопроводов топливной системы. Затем, подключите зарядное устройство к сети.

• После зарядки отключите зарядное устройство от сети, затем отсоедините зажим от шасси и, наконец, зажим от аккумулятора. Действуйте в указанном порядке. Подключение :

• Это устройство должно быть в розетку с заземлением.

• Подключение к электросети должно быть произведено в соответствии с нормами страны. Обслуживание :

• Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание

• Техническое обслуживание должен выполнять только квалифицированный техник по обслуживанию.

• Внимание ! Перед выполнением любых работ по техническому обслуживанию всегда вынимайте вилку из

• Никогда не используйте растворители или другие агрессивные чистящие средства.

• Очистите поверхности прибора сухой тканью. Регламентация :

• Аппарат соответствует директивам Евросоюза.

• Декларация о соответствии доступна для просмотра на нашем сайте.

• Знак соответствия EAC (Евразийское экономическое сообщество)

• Устройство соответствует директивам Евросоюза. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).

• Товар соответствует нормам Марокко. Декларация Cم (CMIM) доступна для скачивания на нашем сайте (см на титульной

• Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.28 GYSFLASH 10.36/48 PL

Перевод оригинальных инструкций

ОБЩЕЕ ОПИСАНИЕ GYSash 10.36/48 PL идеально подходит для зарядки большинства свинцовых (гелевых, AGM, жидкостных и т.д.) и литиевых батарей типа LFP / LiFePO4 и «стандартных» литий-ионных (никельмарганцово-кобальт), Оксид лития никеля кобальта алюминия (NCA), окись лития кобальта (LCO), полимер лития (Li-Po), окись лития марганца кобальта (MCO) и др. Это зарядное устройство идеально подходит для зарядки: - 36 В свинцовые батареи (18 элементов последовательно) - Свинцовые батареи 48 В (24 элемента последовательно) - 36 В Литиевые батареи (12 элементов последовательно) - 48 В Аккумуляторы LFP (15 элементов последовательно) - 48 В Аккумуляторы LFP (16 элементов последовательно) - Стандартные» литий-ионные батареи 48 В (13 элементов последовательно) - Стандартные» литий-ионные батареи 48 В (14 элементов последовательно) Gysash 10.36/48 PL оснащен функцией, которая: - при зарядке свинцово-кислотного аккумулятора автоматически регулирует выходное напряжение в зависимости от температуры окружающего воздуха. Эта регулировка обеспечивает очень точную подзарядку свинцово-кислотных аккумуляторов, адаптированную к температуре окружающей среды. - при зарядке литиевого аккумулятора зарядка запрещена, если температура окружающей среды ниже 3 ° С. В любом случае регулировка может занять от 1 до 10 минут до начала зарядки или отказа зарядного устройства. КАЛИБРОВКА КАБЕЛЯ Процедура калибровки зарядных кабелей устройства таким образом, чтобы зарядное устройство оптимально компенсировало падение напряжения, вызванное кабелями. Настоятельно рекомендуется выполнять эту процедуру при каждой модификации или замене кабелей.

1. Перед запуском убедитесь, что зарядное устройство отключено от розетки электросети.

2. Короткое замыкание концов зарядных кабелей.

3. Одновременное нажатие кнопок

4. Подключите вилку питания, удерживая нажатыми две кнопки, пока не загорится индикаторная лампочка

загораться. Результаты :

горит : Калибровка была выполнена правильно.

Горит : калибровка не удалась, отсоедините вилку питания и повторите процедуру.

5. Вынимайте вилку из розетки до выключения зарядного устройства.

1. Подключите зарядное устройство к АКБ.

2. Подключите зарядное устройство к сети (однофазное питание 220-240Vac 50-60Hz).

3. Выберите зарядное напряжение (или количество элементов в аккумуляторе), нажав кнопку

выбрать технологию работы от батареи, нажмите кнопку . Примерно через пять секунд зарядка начнется автоматически.

4. Во время зарядки аппарат показывает продвижение уровня заряда. Когда индикатор

cмигает, АКБ готова к запуску двигателя. Аккумулятор полностью заряжен, когда индикатор горит и не гаснет.

5. Зарядку можно в любой момент прервать, отключив сетевой шнур или нажав на кнопку

6. После зарядки отключите зарядное устройство от сети, затем отсоедините зажимы от АКБ.

• Описание режимов зарядки и токов : Режим CHARGE Свинец (43.8 B/10 A макс) : Режим, предназначенный для зарядки свинцовых аккумуляторов 36В емкостью от 20 Aч до 230 Aч. 7-этапный автоматический цикл зарядки. Режим CHARGE Литий (43.2 B/10 A макс) : Режим, предназначенный для зарядки литиевых аккумуляторов 36В емкостью от 10 Aч до 230 Aч.. Автоматический цикл зарядки в 8 этапов. Режим CHARGE Литий-ионный (NMC, NCA, Li-Po, LCO, MCO, …) (41.5 B/10 A макс) : Режим, предназначенный для зарядки литиевых аккумуляторов 36В емкостью от 10 Aч до 230 Aч.. Автоматический цикл зарядки в 8 этапов. Режим CHARGE свинцом. (58.4 B/8 A макс) : Режим, предназначенный для зарядки литиевых аккумуляторов 48В емкостью от 15 Aч до 160 Aч.. Автоматический цикл зарядки в 8 этапов.29 GYSFLASH 10.36/48 PL

Перевод оригинальных инструкций

Режим CHARGE Фосфат железа лития(54 V/8 A max) : Режим, предназначенный для зарядки литиевых аккумуляторов 48В емкостью от 8 Aч до 160 Aч.. Автоматический цикл зарядки в 8 этапов. Режим CHARGE Фосфат железа лития (57.6 V/8 A max) : Режим зарядки 48 В LiFePO4 аккумуляторов LiFePO4 с 16 элементами последовательно от 8 Ач до 160 Ач. Автоматический цикл зарядки в восемь этапов. Литий-ионный режим зарядки (NMC, NCA, Li-Po, LCO, MCO, ...) (54 V/8 A max) : Режим зарядки стандартных литий-ионных аккумуляторов 48 В с 13 элементами последовательно от 8 Ач до 160 Ач. Автоматический цикл зарядки в восемь этапов. Литий-ионный режим зарядки (NMC, NCA, Li-Po, LCO, MCO, ...) (58.1 V/8 A max) : Режим зарядки стандартных литий-ионных батарей с 14 элементами последовательно от 8 Ач до 160 Ач. Автоматический цикл зарядки в восемь этапов. Некоторый литиевые аккумуляторы имеют защиту минимального напряжения (ЗМН), которая отключает аккумулятор в случае глубокой разрядки. Эта защита мешает зарядному устройству распознать подключенный аккумулятор. Для того, чтобы Gysash 10.36/48 PL мог зарядить аккумулятор, необходимо отключить защиту ЗМН. Для этого переведите зарядное устройство в режим зарядки литиевых аккумуляторов, затем нажмите в течение 10 секунд на кнопку . Зарядное устройство отключит защиту ЗМН и автоматически начнет зарядку. В литий-ионном режиме зарядки (LFP или стандартном) 48 В нажмите кнопку в течение 3 секунд для переключения между зарядным напряжением 54 В и 58 В в зависимости от количества серийных элементов в батарее.

• Выбор типа батареи : С помощью кнопки выберите тип аккумулятора из следующих трех категорий технологий : Plomb-acide, AGM, GEL etc LiFePO4 NMC, NCA, Li-Po, LCO, MCO, …

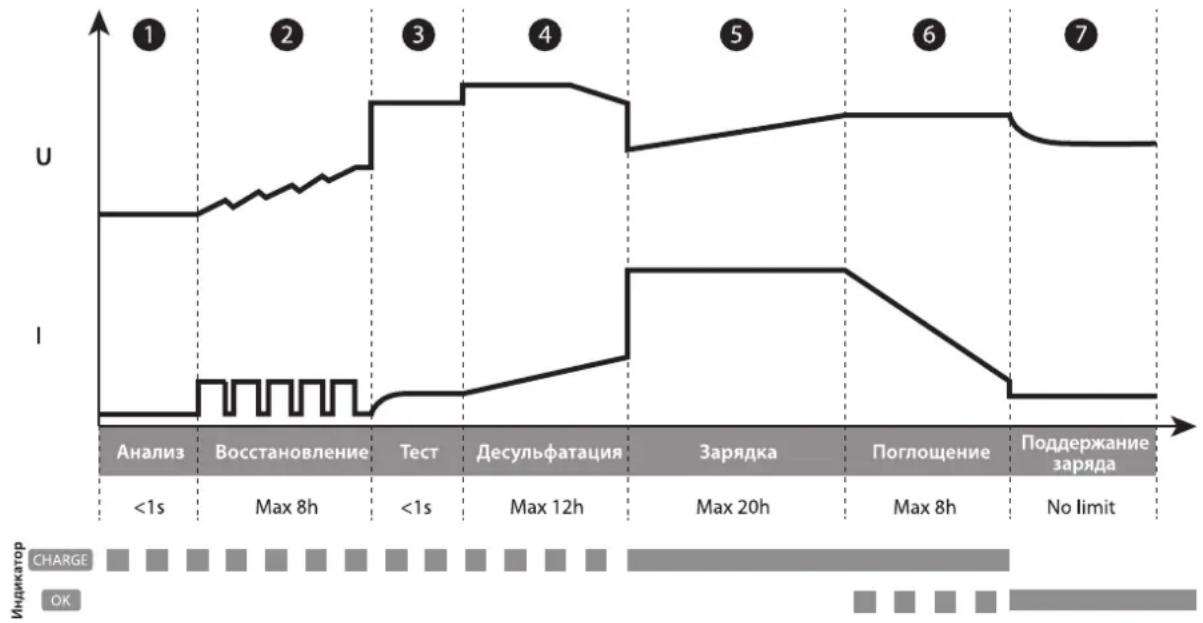

• Кривая зарядки свинцовых аккумуляторов: : GYSFLASH 10.36/48 PL GYSash 20.12/24 PL заряжает по развернутой кривой, состоящей из 7 этапов, гарантирующей оптимальные рабочие характеристики вашего свинцового аккумулятора.

Анализ состояния аккумулятора (уровень заряда, инверсия полярностей, подключение неправильного аккумулятора…)

: Зарядка ( - 10 A / - 8 A) Быстрая зарядка максимальным током, позволяющая достичь 80% уровня зарядки.

: Восстановление ( - 4 A / - 3 A) Алгоритм восстановления элементов, поврежденных вследствие глубокой разрядки

: Поглощение ( - 43.8 V / - 58.4 V) Зарядка при постоянном напряжении, чтобы довести уровень заряда до 100%.30 GYSFLASH 10.36/48 PL

Перевод оригинальных инструкций

Тестирование сульфатированного аккумулятора

: Поддержание заряда ( - 40.8 V / - 54.4V) Поддержание уровня заряда аккумулятора на максимуме.

: Десульфатация ( - 47.4 V / - 62 V) Алгоритм десульфатации аккумулятора

• Кривая зарядки литиевых аккумуляторов: GYSFLASH 10.36/48 PL заряжает по развернутой кривой для литиевых АКБ, состоящей из 8 этапов, гарантирующей оптимальные рабочие характеристики вашего литиевого аккумулятора

Анализ состояния аккумулятора (уровень заряда, инверсия полярностей,подключение неправильного аккумулятора…)

Тестирование сохранения заряда

: Восстановление ( - 2 A / - 2 A) Алгоритм восстановления вследствие глубокой разрядки

: Дополнительная зарядка Зарядка пониженным током, позволяющая достичь 100% уровня зарядки.

: Зарядка ( - 10 A / - 8 A) Быстрая зарядка максимальным током, позволяющая достичь 90% уровня зарядки.

: Выравнивание / компенсация Выравнивание ячеек аккумулятора / / LiFePO4 54 V 57.6 V 43.2 VLi-ion 54 V 58.1 V 41.5 V

: Поглощение Зарядка при постоянном напряжении, чтобы довести уровень заряда до 98%. / / LiFePO4 51.8 V 55.2 V 41.4 VLi-ion 52.7 V 56.7 V 40.5 V

: Поддержание заряда Поддержание уровня заряда аккумулятора на максимальном уровне с подпиткой каждые 10 дней / / LiFePO4 51.75 V 55.2 V 41.4 VLi-ion 52.7 V 56.7 V 40.5 V

• Предполагаемое время зарядки: Ток зарядкиСвинец Литий8 A 10 A 8 A 10 AЕмкостьаккумулятора 20 Aч 50 Aч 100 Aч 160 Aч 60 Aч 150 Aч 230 Aч 8 Aч 30 Aч 120 Aч 160 Aч 30 Aч 140 Aч 230 Aч Продолжительностьзарядки0% >>> 90% 2 ч 6 ч 12 ч 20 ч 6 ч 15 ч 23 ч 1 ч 3.5 ч 15 ч 20 ч 3 ч 14 ч 23 ч31 GYSFLASH 10.36/48 PL

Перевод оригинальных инструкций

GYSFLASH 10.36/48 PL имеет целый ряд защитных механизмов против коротких замыканий и инверсии полярности. Он оснащен противоискровой защитой, предотвращающей искрение при подсоединении зарядного устройства к АКБ. Это зарядное устройство имеет двойную изоляцию и совместим с бортовой электроникой автомобилей. Le GYSFLASH 10.36/48 PL имеет встроенный температурный датчик, позволяющий изменять ток зарядки в зависимости от температуры окружающей среды во избежание перегрева внутренней электроники НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ Неисправности Причины Устранение Мигает индикатор • Инверсия полярности• Напряжение АКБ слишком высокое• Закорочены зажимы• Проверьте, что зажимы правильноподсоединены• Проверьте, что выбранный режимсоответствует номинальному напряжениюаккумулятора. Горит индикатор

• Ошибка при зарядке, АКБвосстановлению не подлежит• Слишком низкая температураокружающей среды для зарядкилитиевого аккумулятора • Замените аккумулятор и нажмите на чтобы снова запустить цикл зарядки• Заряжайте литиевый аккумулятор в тепломпомещении или нажмите на кнопку

Индикатор продолжает гореть,несмотря на то, что вы нажали кнопку Проблема с температуройСлишком высокая температура окружающейсреды (>50°C). Проветрите помещение и дайтезарядному устройству остыть Мигает индикатор Зарядное устройство в режимеожиданияНажмите на кнопк подсоедините аккумулятор к зарядномуустройству, чтобы выйти из режима ожидания. Индикатор продолжает горетьЗарядку можно прервать нажатиемна кнопку Снова нажмите на , чтобы снова запустить зарядку.

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов: - документ, подтверждающий покупку (с датой): кассовый чек, инвойс.... - описание поломки. - une note explicative de la panne.32 GYSFLASH 10.36/48 PL Vertaling van de oorspronkelijke gebruiksaanwijzing
