Gysflash 6.24 PL - Chargeur de piles GYS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles
Marque	GYS
Modèle	Gysflash 6.24 PL
Tension nominale	24 V (batteries plomb 24 V, lithium 24 V)
Courant de charge	6 A
Types de batteries compatibles	Plomb (Gel, AGM, liquide), Lithium Fer Phosphate (LFP/LiFePO4), Lithium-ion standard (NMC, NCA, LCO, Li-Po, MCO, etc.)
Capacité batterie plomb	15 Ah à 125 Ah (jusqu'à 170 Ah en maintien)
Capacité batterie lithium	2 Ah à 125 Ah (jusqu'à 170 Ah en maintien)
Alimentation	220-240 V AC 50-60 Hz
Nombre d'étapes de charge plomb	7 étapes (analyse, récupération, test, désulfatation, charge, absorption, maintien)
Nombre d'étapes de charge lithium	8 étapes (analyse, récupération, charge, absorption, test, complément, égalisation/équilibrage, maintien)
Fonction désulfatation	Oui, à 31,6 V
Fonction UVP Wake UP	Oui (pour batteries lithium avec protection sous-tension)
Protections	Court-circuit, inversion de polarité, anti-étincelle, double isolation, protection thermique (température >50°C)
Adaptation température ambiante	Oui, pour batterie plomb
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants. Débrancher avant entretien.
Garantie	2 ans (pièces et main-d'œuvre)
Classe d'isolation	Classe II (double isolation)
Utilisation prévue	Recharge de batteries 24 V au plomb et lithium (automobile, moto, etc.)
Température ambiante max	50°C

FOIRE AUX QUESTIONS - Gysflash 6.24 PL GYS

Quels types de batteries le Gysflash 6.24 PL peut-il charger ?

Il peut charger les batteries au plomb (Gel, AGM, liquide) 24 V de 15 à 125 Ah (jusqu'à 170 Ah en maintien) et les batteries lithium 24 V : Lithium Fer Phosphate (LFP/LiFePO4) de 2 à 125 Ah, et Lithium-ion standard (NMC, NCA, LCO, Li-Po, MCO) de 2 à 125 Ah.

Comment démarrer une charge avec le Gysflash 6.24 PL ?

Branchez le chargeur sur la batterie puis sur le secteur (220-240 V). Appuyez 3 secondes sur le bouton noir (⚫) pour déverrouiller, sélectionnez le mode avec le bouton ▶, puis appuyez 3 secondes sur ▶ pour verrouiller. La charge démarre automatiquement après 5 secondes.

Quels sont les différents modes de charge ?

Trois modes : Charge Plomb (29,2 V/6 A), Charge Lithium-ion (28,7 V/6 A), et Charge Lithium Fer Phosphate (27,6 V/6 A). Un mode UVP Wake UP est disponible pour les batteries lithium en décharge profonde.

Combien de temps faut-il pour charger une batterie ?

Le temps dépend de la capacité et du type. Exemples pour plomb de 20 Ah : environ 2 h (0 à 90 %). Pour 50 Ah : environ 5 h. Pour 125 Ah : environ 13 h. Pour lithium, l'équivalent est plus rapide (ex: batterie lithium 6 Ah équivaut à plomb 18 Ah et se charge en 1 h).

Que faire si le voyant clignote rapidement ?

Cela indique une inversion de polarité, une tension trop élevée ou des pinces en court-circuit. Vérifiez les connexions et assurez-vous que la batterie est bien 24 V.

Le chargeur est-il protégé contre les erreurs de branchement ?

Oui, il dispose d'une protection contre les inversions de polarité, les courts-circuits, et d'un système anti-étincelle. Il est à double isolation et compatible avec l'électronique des véhicules.

Puis-je utiliser ce chargeur pour des batteries déchargées ou sulfatées ?

Oui, le mode plomb inclut une étape de récupération pour les batteries déchargées profondément et une étape de désulfatation à 31,6 V pour les batteries sulfatées.

Comment entretenir le chargeur ?

Débranchez toujours la prise avant l'entretien. Nettoyez les surfaces avec un chiffon sec. N'utilisez jamais de solvants ou produits agressifs. Le fusible interne doit être remplacé par un professionnel.

Que faire si le chargeur ne démarre pas ?

Vérifiez que la batterie est correctement connectée et que le chargeur est sur secteur. Si le voyant est allumé fixe après avoir appuyé sur ▶, la charge est interrompue ; appuyez à nouveau sur ▶ pour relancer. Si le voyant clignote lentement, la batterie est peut-être hors d'usage.

Quelle est la garantie du Gysflash 6.24 PL ?

La garantie est de 2 ans pièces et main-d'œuvre à compter de la date d'achat, couvrant les défauts de fabrication. Elle ne couvre pas l'usure normale, les dommages liés au transport, à une mauvaise utilisation ou à l'environnement.

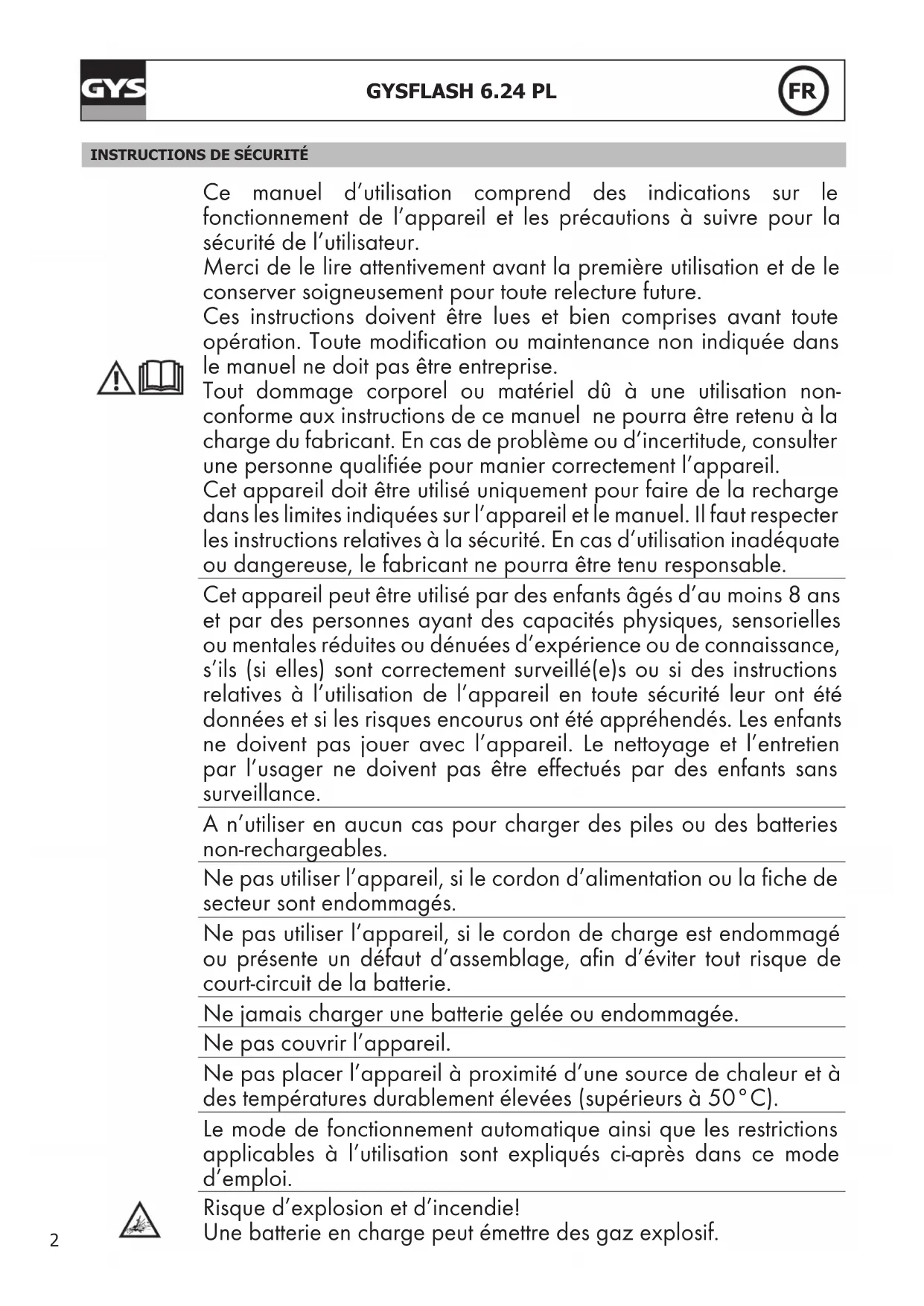

MODE D'EMPLOI Gysflash 6.24 PL GYS

Ce manuel d'utilisation comprend des indications sur le fonctionnement de l'appareil et les précautions à suivre pour la sécurité de l'utilisateur.

Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future.

Ces instructions doivent être lues et bien comprises avant toute opération. Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise.

Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d'incertitude, consulter une personne qualifiée pour manier correctement l'appareil.

Cet appareil doit être utilisé uniquement pour faire de la recharge dans les limites indiquées sur l'appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

A n'utiliser en aucun cas pour charger des piles ou des batteries non-rechargeables.

Ne pas utiliser l'appareil, si le cordon d'alimentation ou la fiche de secteur sont endommagés.

Ne pas utiliser l'appareil, si le cordon de charge est endommagé ou présente un défaut d'assemblage, afin d'éviter tout risque de court-circuit de la batterie.

Ne jamais charger une batterie gelée ou endommagée.

Ne pas couvrir l'appareil.

Ne pas placer l'appareil à proximité d'une source de chaleur et à des températures durablement élevées (supérieurs à 50°C).

Le mode de fonctionnement automatique ainsi que les restrictions applicables à l'utilisation sont expliqués ci-après dans ce mode d'emploi.

Risque d'explosion et d'incendie!

Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.
• Eviter les flammes et les étincelles. Ne pas fumer.
• Protéger les surfaces de contacts électriques de la batterie à l'encontre des courts-circuits.

Risque de projection d'acide !

• Porter des lunettes et des gants de protection
• En cas de contact avec les yeux ou la peau, rincer immédiatement à l'eau et consulter un médecin sans tarder.

Connexion / déconnexion :

• Déconnecter l'alimentation avant de brancher ou de débrancher les connexions sur la batterie.
• La borne de la batterie non reliée au châssis doit être connectée la première. L'autre connexion doit être effectuée sur le châssis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alors être raccordé au réseau.
• Après l'opération de charge, débrancher le chargeur de batterie du réseau puis retirer la connexion du châssis et enfin la connexion de la batterie, dans l'ordre indiqué.

Raccordement :

• Appareil de classe II
• Le raccordement au réseau d'alimentation doit être effectué conformément aux règles d'installation nationales.

Entretien :

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'entretien doit être effectué que par une personne qualifiée.
• Avertissement ! Débrancher toujours la fiche de la prise secteur avant d'effectuer des travaux sur l'appareil.
• L'appareil ne nécessite aucune maintenance particulière.
• Si le fusible interne est fondu, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• N'utiliser en aucun cas des solvants ou autres produits nettoyants agressifs.
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Règlementation :

• Appareil conforme aux directives européennes.
• La déclaration de conformité est disponible sur notre site internet.

- Marque de conformité EAC (Communauté économique Eurasienne)

Mise au rebut :

- Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION GÉNÉRALE

Le GYSFLASH 6.24 PL est idéal pour recharger la plupart des batteries au plomb (Gel, AGM, Liquide, ...) et lithium de type Lithium Fer Phosphate (LFP / LiFePO4) et de type lithium-ion « standard » tels que le Nickel Manganèse Cobalt (NMC), le Lithium nickel cobalt aluminium oxyde (NCA), le Lithium Cobalt Oxyde (LCO), le Lithium Polymère (Li-Po), le Lithium Manganèse Cobalt Oxyde (MCO), etc.

Ce chargeur est parfaitement adapté pour :

• La recharge de batteries plomb 24 V (12 éléments en série de 2 V) de 15 Ah à 125 Ah, et jusqu'à 170 Ah pour du maintien de charge.
• La recharge de batteries LFP 24 V (7 éléments en série de 3.7 V) de 2 Ah à 125 Ah, et jusqu'à 170 Ah pour du maintien de charge.
• La recharge de batteries Lithium-ion 24 V (6 éléments en série de 4.2 V) de 2 Ah à 125 Ah, et jusqu'à 170 Ah pour du maintien de charge.

Le GYSFLASH 6.24 PL est équipé d'une fonction qui, lors d'une charge de batterie au plomb, adapte automatiquement la tension de sortie en fonction de la température de l'air ambiante. Cet ajustement permet d'avoir une recharge de batterie au plomb très précise adaptée à la température ambiante.

MISE EN ROUTE

1. Brancher le chargeur sur la batterie avec l'accessoire souhaité (pinces, cosses, etc).
2. Brancher le chargeur sur la prise secteur (réseau monophasé 220-240 Vac 50-60Hz).
3. Déverrouiller le chargeur en appuyant 3 secondes sur le bouton ⚫. Sélectionner le mode en appuyant de nouveau sur le bouton ▶. Verrouiller le mode en appuyant de nouveau 3 secondes sur le bouton ▶. Après environ cinq secondes, la charge se lance automatiquement.
4. Durant la charge, l'appareil indique l'état d'avancement de la charge. Lorsque le voyant OK clignote, la batterie est prête à démarrer un moteur. Et lorsque le voyant reste allumé, la batterie est entièrement chargée.
5. La charge peut être interrompue à tout moment en débranchant la prise secteur ou en appuyant sur le bouton
6. Après l'opération de charge, débrancher le chargeur du réseau puis retirer les connexions de la batterie.

MODES DE CHARGE

• Description des Modes et des Options :

Mode CHARGE Plomb (29.2 V/6 A) :

Mode destiné à la charge de batteries 24 V au plomb de 15 Ah à 125 Ah et jusqu'à 170 Ah pour du maintien de charge. Cycle de charge automatique sept étapes.

Mode CHARGE Lithium-ion (NMC, NCA, Li-Po, LCO, MCO, ...) (28.7 V/6 A):

Mode destiné à la charge de batteries 24 V Li-ion standard de 2 Ah à 125 Ah et jusqu'à 170 Ah pour du maintien de charge. Cycle de charge automatique en huit étapes.

Mode CHARGE Lithium Fer Phosphate (27.6 V/6 A) :

Mode destiné à la charge de batteries 24 V LiFePO4 de 2 Ah à 125 Ah et jusqu'à 170 Ah pour du maintien de charge. Cycle de charge automatique en huit étapes.

Option UVP Wake UP :

Certaines batteries lithium intègrent une protection UVP (Under Voltage Protection) qui déconnecte la batterie en cas de décharge profonde. Cette protection empêche le chargeur de détecter la batterie. Pour que le GYSFLASH 6.24 PL puisse charger la batterie, selectionner cette option pour désactiver la protection UVP de la batterie afin de commencer la charge.

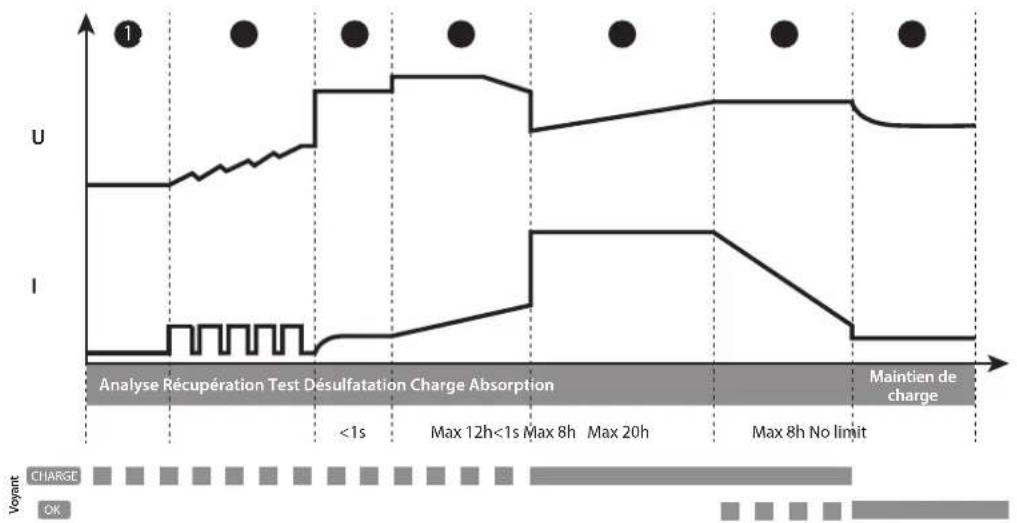

• Courbe de charge Plomb :

Le GYSFLASH 6.24 PL utilise une courbe de charge Plomb évoluée en 7 étapes qui garantit les performances optimales de votre batterie au plomb.

Analyse de l'état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée...)

Étape ② : Récupération (3 A)

Algorithm de récupération des éléments endommagés suite à une décharge profonde.

Étape ③ : Test

Test de batterie sulfatée

Étape 5 : Charge (6 A)

Charge rapide à courant maximum permettant d'atteindre 80% du niveau de charge.

Étape 6 : Absorption (29.2 V)

Charge à tension constante pour amener le niveau de charge à 100%.

Étape ⑦ : Maintien de charge (27.2 V)

Maintien du niveau de charge de la batterie à son maximum.

Étape 4 : Désulfatation (31.6 V)

Algorithm de désulfatation de la batterie.

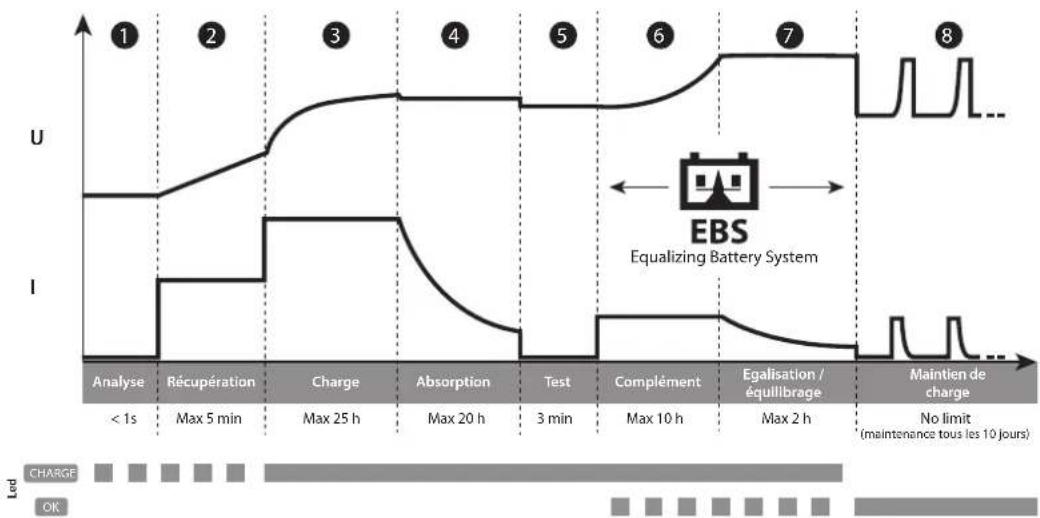

• Courbe de charge Lithium :

Le GYSFLASH 6.24 PL utilise une courbe de charge Lithium évoluée en 8 étapes qui garantit les performances optimales de votre batterie lithium.

Étape 1 : Analyse

Analyse de l'état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée...)

Étape 2 : Récupération (0.5 A)

Algorithm de récupération suite à une décharge profonde.

Étape 5 : Test

Test de conservation de charge.

Étape ⑥ : Complément

Charge à courant réduit permettant d'atteindre 100% du niveau de charge.

Étape ③ : Charge (6 A)

Charge rapide à courant maximum permettant d'atteindre 90% du niveau de charge.

Étape ⑦ : Égalisation / équilibrage (29.4 V ou 28.8 V)

Équilibrage des cellules de la batterie

Étape 4 : Absorption (27.6 V ou 28.7 V)

Charge à tension constante pour amener le niveau de charge à 98%.

Étape 8 : Maintien de charge (27.2 V)

Maintien du niveau de charge de la batterie à son maximum avec charge de maintenance tous les 10 jours.

● Temps de charge estimé	Plomb Lithium
Capacité de la batterie 20 Ah 50 Ah 125 Ah				6 Ah(18 Ah EqPb*)	15 Ah(45 Ah EqPb*)	50 Ah(150 Ah EqPb*)	125 Ah(350 Ah EqPb*)
Temps de charge0% >> 90%	2 h 5 h	13 h 1 h 2	h 5 h 13 h

*Équivalent batterie plomb : Une batterie lithium possède de meilleures performances de démarrage (CCA) qu'une batterie au plomb. C'est pourquoi certains fabricants de batteries au lithium indiquent l'équivalent batterie plomb (EqPb) qui correspond à la capacité qu'aurait une batterie au plomb ayant les mêmes performances de démarrage. Par exemple, une batterie LFP de 10 Ah aura les mêmes performances de démarrage qu'une batterie au plomb d'environ 30 Ah.

- Protections :

Le GYSFLASH 6.24 PL possède un ensemble de dispositifs le protégeant contre les courts circuits et inversion de polarité. Il dispose d'un système qui évite toute étincelle lors du branchement du chargeur sur la batterie. Ce chargeur est à double isolation et est compatible avec l'électronique des véhicules.

Le GYSFLASH 6.24 PL est équipé d'un capteur de température intégré qui lui permet d'adapter son courant de charge en fonction de la température ambiante afin d'éviter toute surchauffe de l'électronique interne.

	Anomalies Causes Remèdes
1	Le voyant [C646] note rapidement.	• Inversion de polarité• Tension batterie trop élevée• Pinces en court-circuit	• Vérifier que les pinces sont correctement connectées• Vérifier qu'il s'agit bien d'une batterie 24 V.
2	Le voyant note lentement.	Batterie HS ou de très faible tension.	Changer la batterie.
3	Le voyant allumé.	Échec lors de la charge, batterie non récupérable.	Changer de batterie et appuyer sur pour relancer une charge.
4	Le voyant [H0A3] te allumé même après un appui sur bouton [E73H].	Défaut thermique	Température environnante trop élevée (>50°C), aérer le local et laisser le chargeur se refroidir
5	Le voyant clignote.	Chargeur en veille.	Appuyer sur le bouton ou connecter une batterie au chargeur pour sortir de la veille.
6	Le voyant reste allumé.	Charge interrompue en appuyant sur le bouton [▶].	Appuyer de nouveau sur pour relancer la charge.

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'œuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
• L'usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant :

- un justificatif d'achat daté (ticket de sortie de caisse, facture....)

- une note explicative de la panne.

SAFETY INSTRUCTIONS

Analyse de l'état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée...)

Algorithm de récupération suite à une décharge profonde.

⑤ Stufe: Test

Charge rapide à courant maximum permettant d'atteindre 90% du niveau de charge.

Charge à tension constante pour amener le niveau de charge à 98%.

1, rue de la Croix des Landes

CS 54159

53941 SAINT-BERTHEVIN Cedex

FRANCE
