Gysflash 6.24 PL - Cargador de batería GYS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de baterías
Marca	GYS
Modelo	Gysflash 6.24 PL
Tensión nominal	24 V (baterías de plomo 24 V, litio 24 V)
Corriente de carga	6 A
Tipos de baterías compatibles	Plomo (Gel, AGM, líquido), Litio Ferro Fosfato (LFP/LiFePO4), Ion litio estándar (NMC, NCA, LCO, Li-Po, MCO, etc.)
Capacidad batería plomo	15 Ah a 125 Ah (hasta 170 Ah en mantenimiento)
Capacidad batería litio	2 Ah a 125 Ah (hasta 170 Ah en mantenimiento)
Alimentación	220-240 V CA 50-60 Hz
Número de etapas de carga plomo	7 etapas (análisis, recuperación, prueba, desulfatación, carga, absorción, mantenimiento)
Número de etapas de carga litio	8 etapas (análisis, recuperación, carga, absorción, prueba, complemento, ecualización/equilibrado, mantenimiento)
Función desulfatación	Sí, a 31,6 V
Función UVP Wake UP	Sí (para baterías de litio con protección por subtensión)
Protecciones	Cortocircuito, inversión de polaridad, anti-chispa, doble aislamiento, protección térmica (temperatura >50°C)
Adaptación temperatura ambiente	Sí, para batería de plomo
Mantenimiento	Limpiar con un paño seco. No usar disolventes. Desconectar antes del mantenimiento.
Garantía	2 años (piezas y mano de obra)
Clase de aislamiento	Clase II (doble aislamiento)
Uso previsto	Recarga de baterías 24 V de plomo y litio (automóvil, moto, etc.)
Temperatura ambiente máx.	50°C

Preguntas frecuentes - Gysflash 6.24 PL GYS

¿Qué tipos de baterías puede cargar el Gysflash 6.24 PL?

Puede cargar baterías de plomo (Gel, AGM, líquido) 24 V de 15 a 125 Ah (hasta 170 Ah en mantenimiento) y baterías de litio 24 V: Litio Ferro Fosfato (LFP/LiFePO4) de 2 a 125 Ah, e Ion litio estándar (NMC, NCA, LCO, Li-Po, MCO) de 2 a 125 Ah.

¿Cómo iniciar una carga con el Gysflash 6.24 PL?

Conecte el cargador a la batería y luego a la red (220-240 V). Presione 3 segundos el botón negro (⚫) para desbloquear, seleccione el modo con el botón ▶, luego presione 3 segundos ▶ para bloquear. La carga comienza automáticamente después de 5 segundos.

¿Cuáles son los diferentes modos de carga?

Tres modos: Carga Plomo (29,2 V/6 A), Carga Ion Litio (28,7 V/6 A), y Carga Litio Ferro Fosfato (27,6 V/6 A). Un modo UVP Wake UP está disponible para baterías de litio en descarga profunda.

¿Cuánto tiempo se necesita para cargar una batería?

El tiempo depende de la capacidad y del tipo. Ejemplos para plomo de 20 Ah: aproximadamente 2 h (0 a 90%). Para 50 Ah: aproximadamente 5 h. Para 125 Ah: aproximadamente 13 h. Para litio, el equivalente es más rápido (ej: batería de litio 6 Ah equivale a plomo 18 Ah y se carga en 1 h).

¿Qué hacer si el indicador parpadea rápidamente?

Esto indica una inversión de polaridad, un voltaje demasiado alto o pinzas en cortocircuito. Verifique las conexiones y asegúrese de que la batería sea de 24 V.

¿El cargador está protegido contra errores de conexión?

Sí, cuenta con protección contra inversiones de polaridad, cortocircuitos y un sistema anti-chispa. Tiene doble aislamiento y es compatible con la electrónica de los vehículos.

¿Puedo usar este cargador para baterías descargadas o sulfatadas?

Sí, el modo plomo incluye una etapa de recuperación para baterías profundamente descargadas y una etapa de desulfatación a 31,6 V para baterías sulfatadas.

¿Cómo mantener el cargador?

Desconecte siempre el enchufe antes del mantenimiento. Limpie las superficies con un paño seco. Nunca use disolventes o productos agresivos. El fusible interno debe ser reemplazado por un profesional.

¿Qué hacer si el cargador no arranca?

Verifique que la batería esté correctamente conectada y que el cargador esté conectado a la red. Si el indicador está encendido fijo después de presionar ▶, la carga está interrumpida; presione ▶ nuevamente para reiniciar. Si el indicador parpadea lentamente, la batería puede estar inutilizable.

¿Cuál es la garantía del Gysflash 6.24 PL?

La garantía es de 2 años piezas y mano de obra a partir de la fecha de compra, cubriendo defectos de fabricación. No cubre el desgaste normal, daños relacionados con el transporte, mal uso o condiciones ambientales.

MANUAL DE USUARIO Gysflash 6.24 PL GYS

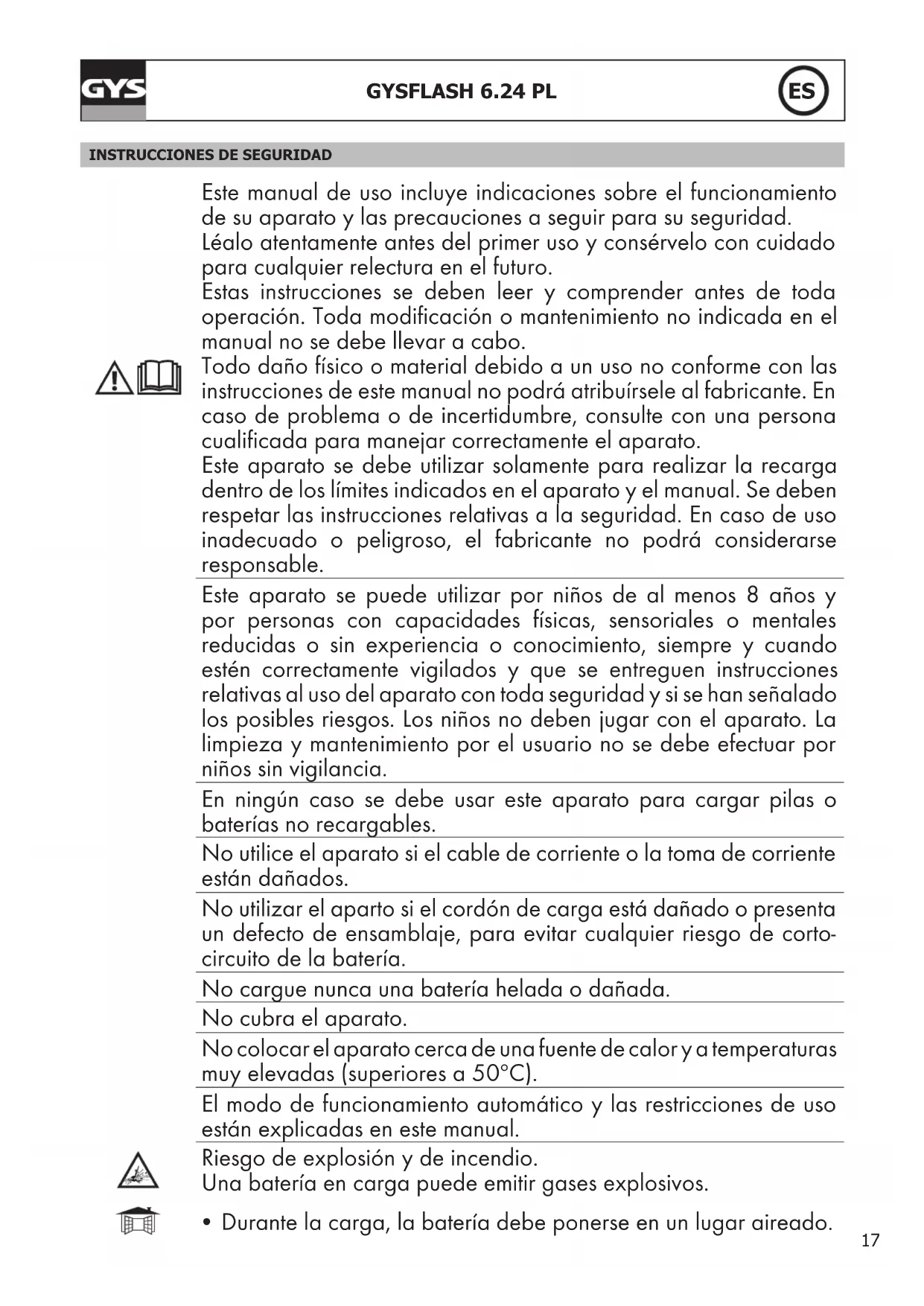

INSTRUCCIONES DE SEGURIDAD

Este manual de uso incluye indicaciones sobre el funcionamiento de su aparato y las precauciones a seguir para su seguridad.

Léalo atentamente antes del primer uso y consérvelo con cuidado para cualquier relectura en el futuro.

Estas instrucciones se deben leer y comprender antes de toda operación. Toda modificación o mantenimiento no indicada en el manual no se debe llevar a cabo.

Todo daño físico o material debido a un uso no conforme con las instrucciones de este manual no podrá atribuírsele al fabricante. En caso de problema o de incertidumbre, consulte con una persona cualificada para manejar correctamente el aparato.

Este aparato se debe utilizar solamente para realizar la recarga dentro de los límites indicados en el aparato y el manual. Se deben respetar las instrucciones relativas a la seguridad. En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable.

Este aparato se puede utilizar por niños de al menos 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o conocimiento, siempre y cuando estén correctamente vigilados y que se entreguen instrucciones relativas al uso del aparato con toda seguridad y si se han señalado los posibles riesgos. Los niños no deben jugar con el aparato. La limpieza y mantenimiento por el usuario no se debe efectuar por niños sin vigilancia.

En ningún caso se debe usar este aparato para cargar pilas o baterías no recargables.

No utilice el aparato si el cable de corriente o la toma de corriente están dañados.

No utilizar el aparto si el cordón de carga está dañado o presenta un defecto de ensamblaje, para evitar cualquier riesgo de cortocircuito de la batería.

No cargue nunca una batería helada o dañada.

No cubra el aparato.

No colocar el aparato cerca de una fuente de calor y a temperaturas muy elevadas (superiores a 50°C).

El modo de funcionamiento automático y las restricciones de uso están explicadas en este manual.

Riesgo de explosión y de incendio.

Una batería en carga puede emitir gases explosivos.

- Durante la carga, la batería debe ponerse en un lugar aireado.

• Evite las llamas y las chispas. No fume.
• Proteja las superficies de contactos eléctricos de la batería contra cortocircuitos.

Riesgo de proyección de ácido.

• Lleve gafas y guantes de protección.
• En caso de contacto con los ojos o la piel, aclare inmediatamente con agua abundantemente y consulte con un médico sin demora.

• Desconecte la alimentación eléctrica antes de conectar o desconectar las conexiones sobre la batería.
• El borne de la batería no conectado al chasis debe conectarse primero. La otra conexión se debe efectuar en el chasis, lejos de la batería y de la canalización de combustible. El cargador de batería debe conectarse después a la red eléctrica.
• Tras la operación de carga, desconecte el cargador de la red eléctrica, retire la conexión del chasis y la conexión de la batería, en este orden.

Conexión eléctrica :

• Aparato de clase II
• La conexión a la red eléctrica se debe efectuar conforme a las reglas de instalación nacionales.

Mantenimiento:

• Si se daña el cable de alimentación, deberá ser reemplazado por el fabricante, su servicio post-venta o una persona cualificada, para evitar todo peligro.
• El mantenimiento solo debe realizarlo una persona cualificada.
• ¡Advertencia! Desconecte siempre la toma de corriente de la red eléctrica antes de realizar trabajos sobre el aparato.
• El aparato no requiere ningún mantenimiento particular.
• Si el fusible interno se funde, deberá ser reemplazado por el fabricante, su servicio post-venta o una persona cualificada, para evitar todo peligro.
• No utilice en ningún caso disolventes u otros productos de limpieza agresivos.
• Limpie las superficies del aparato con un trapo seco.

Normativa:

• Aparato conforme a las directivas europeas.
• La declaración de conformidad está disponible en nuestra página web.

- Marca de conformidad EAC (Comunidad económica Euroasiática)

Desecho :

- Este material es objeto de una recogida selectiva. Ne lo tire a la basura doméstica.

DESCRIPCIÓN GENERAL

GYSflash 6.24 PL es ideal para cargar la mayoría de las baterías de plomo (Gel, AGM, Líquido,...) y de litio del Fosfato de Hierro de Litio (LFP / LiFePO4) y de los tipos «estándar» de iones de litio como el Níquel Manganeso Cobalto (NMC), Óxido de litio níquel-co-balto aluminio (NCA), Óxido de litio-cobalto (LCO), Polímero de litio (Li-Po), Óxido de litio-manganeso-cobalto (MCO), etc.

Este caragador sera perfectamente adaptado para:

• La recarga de baterías de plomo 24 V (12 elementos serie de 2 V) de 15 Ah a 125 Ah, y hasta 170 Ah para el mantenimiento de carga.
• La recarga de baterías LFP 24V (7 elementos en serie 3.7 V) de 2 Ah a 125 Ah, y hasta 170 Ah para el mantenimiento de carga.
• La recarga de baterías LFP 24V (6 elementos en serie 4.2 V) de 2 Ah a 125 Ah, y hasta 170 Ah para el mantenimiento de carga.

El GYSFLASH 6.24 PL posee una función específica que, cuando se carga una batería al plomo, adapta automáticamente la tensión de salida en función de la temperatura ambiente. Este ajuste permite obtener una recarga de batería de plomo muy precisa adaptada a la temperatura ambiente.

INICIO

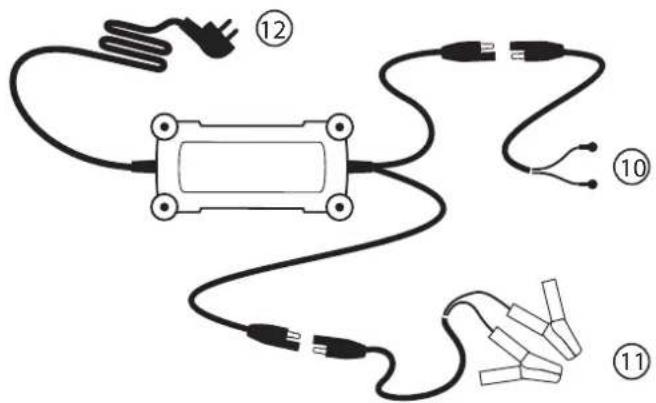

1. Conecte el cargador a la batería con el accesorios de su preferencia (pinzas, terminales, etc).
2. Conectar el cargador sobre el toma corriente (red monofásica 220-240 Vac 50-60Hz).
3. Desbloquee el cargador pulsando el botón durante 3 segundos. Seleccione el modo presionando sobre el botón. Bloquee el modo pulsando de nuevo el botón durante 3 segundos. Tras aproximadamente cinco segundos, la carga inicia automáticamente.
4. Durante la carga, el aparato indica el estado de avance de la carga. Cuando el indicador OK parpadea, la batería está lista para arrancar el motor. Y mientras que el indicador OK permanece encendido, la batería está completamente cargada.
5. La carga puede ser interrumpida en todo momento desconectando el aparato de la red eléctrica o presionando el botón ▶.
6. Tras la operación de carga, desconecte el cargador de la red eléctrica y luego retire la conexión de la batería.

MODOS DE CARGA

- Descripción de los modos y de las opciones:

Modo CARGA Plomo (29.2V/6A) :

Modo destinado a la carga de baterías al plomo de 24V de 15 Ah a 125 Ah y hasta 170 Ah para el mantenimiento de carga. Ciclo de carga automática en siete etapas.

Li-ion

Modo CHARGE Lithium-ion (NMC, NCA, Li-Po, LCO, MCO, ....) (28,7 V/6 A):

Modo de destino para la carga de baterías 24 V Li-ion estándar de 2 Ah a 125 Ah y hasta 170 Ah para el mantenimiento de la carga. Ciclo de carga automática en ocho etapas.

LiFePO4

Modo de carga de litio, litio y hierro fosfato (27,6 V/6 A):

Modo para cargar baterías LiFePO4 de 24 V de 2 Ah a 125 Ah y hasta 170 Ah para retener la carga. Ciclo de carga automática en ocho etapas.

Opción UVP Wake UP:

Algunas baterías de litio tienen incorporada una protección de bajo voltaje (UVP) que desconecta la batería en caso de una descarga profunda. Esta protección impide que el cargador detecte la batería. Para que el Gysflash 6.24 PL cargue la batería, seleccione esta opción para desactivar la protección UVP de la batería con el fin de iniciar la carga.

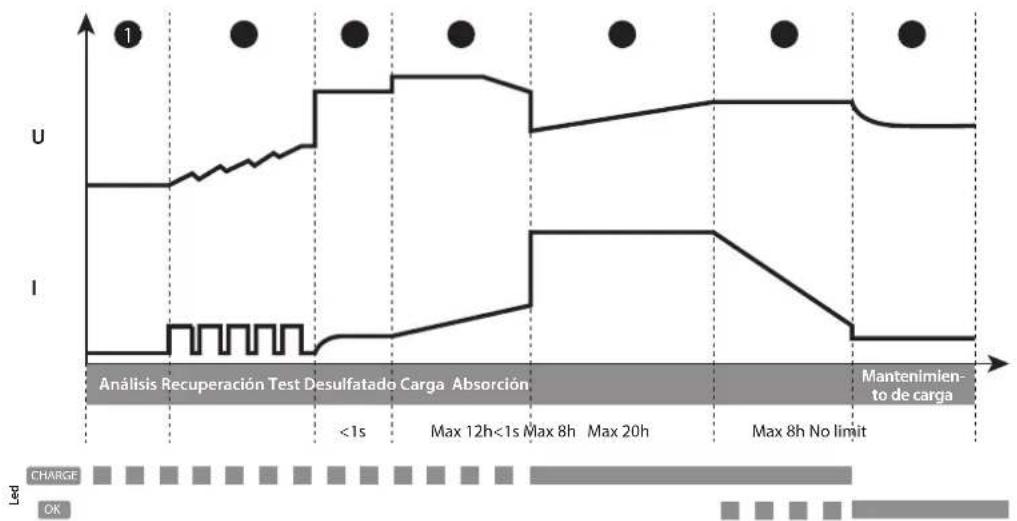

• Curva de carga Plomo:

El GYSflash 6.24 PL utiliza una avanzada curva de carga de plomo de 7 pasos que garantiza el rendimiento óptimo de su batería de plomo.

Análisis del estado de la batería (nivel de carga, inversión de polaridad, batería conectada incorrecta...)

Etapa 2 : Recuperación (3 A)

Algoritmo de recuperación de los elementos dañados tras una descarga profunda.

Etapa ③ : Test

Test de batería sulfatada

Etapa 5 : Carga (6 A)

Carga rápida con corriente máxima que permite llegar al 80% del nivel de carga.

Etapa 6 : Absorción (29.2 V)

Carga con voltaje constante para llevar el nivel de carga a 100%.

Etapa 7: Mantenimiento de carga (27.2 V)

Mantenimiento del nivel de carga de la batería a su máximo nivel.

Etapa 4 : Desulfatado (31.6 V)

Algoritmo de desulfatación de la batería.

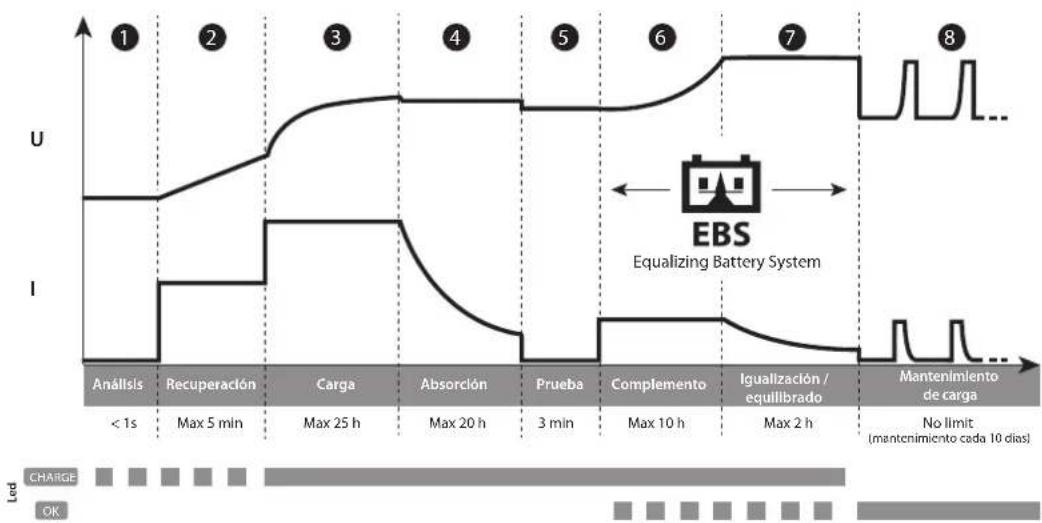

• Curva de carga Litio:

El Gysflash 6.24 PL utiliza una curva de carga litio evolucionada en 8 etapas que garantizan el rendimiento optimo de la batería de litio.

Etapa 1 : Análisis

Análisis del estado de la batería (nivel de carga, inversión de polaridad, batería conectada incorrecta...)

Etapa 5: Prueba

Prueba de conservación de carga

Etapa 2 : Recuperación (0.5 A)

Algoritmo de recuperación tras una descarga profunda.

Etapa 6 : Complemento

Carga con corriente reducida que permite llegar al 100% del nivel de carga.

Etapa ③ : Carga (6 A)

Carga rápida con corriente máxima que permite llegar al 90% del nivel de carga.

Etapa 7 : Igualización / equilibrado (29.4 V o 28.8 V)

Equilibrado de las células de la batería.

Etapa 4 : Absorción (27.6 V o 28.7 V)

Carga de tensión constante para llegar al 98% del nivel de carga.

Etapa 8 : Mantenimiento de carga (27.2 V)

Mantenimiento del nivel de carga de la batería a su máximo nivel con carga de mantenimiento cada 10 días.

• Tiempo de carga estimada	Plomo Litio
Capacidad de la batería 20 Ah 50 Ah 125 Ah				6 Ah(18 Ah EqPb*)	15 Ah(45 Ah EqPb*)	50 Ah(150 Ah EqPb*)	125 Ah(350 Ah EqPb*)
Tiempo de carga0% >> 90%	2 h 5 h	13 h 1 h 2	h 5 h 13 h

*Equivalente a la batería de plomo: una batería de litio posee mejores rendimientos de arranque (CCA) que una batería de plomo. Es por ello que los fabricantes de baterías de litio indican el equivalente de la batería de plomo (EqPb) que corresponde a la capacidad que tendría una batería de plomo con los mismos rendimientos de arranque. Por ejemplo, una batería LFP de 10 Ah tendrá los mismos rendimientos de arranque que una batería de plomo de alrededor de 30 Ah.

- Protecciones:

El GYSFLASH 6.24 PL posee un conjunto de dispositivos que le protegen contra los cortocircuitos y la inversión de polaridad. Dispone de un sistema anti chispas que evita las chispas cuando se conecta el cargador a la batería. Este cargador es de doble aislamiento y es compatible con la electrónica de los vehículos.

El GYSFLASH 6.24 PL está equipado con un sensor de temperatura integrado que le permite adaptar su corriente de carga en función de la temperatura ambiente para evitar cualquier sobrecalentamiento de la electrónica interna.

ANOMALÍAS, CAUSAS Y SOLUCIONES

	Anomalías Causas Soluciones
1	El indicador ▲arpadea rápidamente.	Inversión de polaridadVoltaje de batería demasiado elevadoPinzas en cortocircuito	Compruebe que las pinzas estén bien conectadas.Compruebe que su batería sea de 24V.
2	El indicador ▲arpadea lentamente.	Batería no funcional o con tensión muy débil.	Cambiar la batería.
3	El indicador está encendido.	Fallo en la carga, batería no recuperable.	Cambiar de batería y presione sobre ➤ para reiniciar una carga.
4	El indicador sigue encendido incluso tras presionar el botón ➤.	Fallo térmico	Temperatura ambiente demasiado elevada (>50°C), airear el local y dejar que el cargador se enfríe.
5	El indicador ➕parpadea.	Cargador en espera (standby)	Presione sobre ➤ ou conecte una batería al cargador para salir del modo de espera (standby).
6	El indicador ➕sigue encendido.	Carga interrumpida presionando sobre el botón ➤.	Presione de nuevo sobre ➤ para reiniciar la carga.

GARANTÍA

La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra)

La garantía no cubre:

• Todas las otras averías resultando del transporte
• El desgaste normal de las piezas (cables, pinzas...)
• Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)
• Los fallos relacionados con el entorno (polución, oxidación, polvo...)
  En caso de fallo, regresen la maquina a su distribuidor, adjuntando:
• Un justificativo de compra con fecha (recibo, factura...)
• Una nota explicativa del fallo.

ПРАВИЛА БЕЗОПАСНОСТИ

- una nota esplicativa del guasto.

TABLEAU TECHNIQUE / TECHNICAL TABLE / TECHNISCHE DATEN / TABLA TÉCNICA / ТАБЛИЦА С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ / TABELLA TECNICA / TECHNISCHE TABEL

		GYSFLASH 6.24 PL
Référence modèleReferenceArt.-Nr. des ModellsReferencia del modelo	Артикул моделиReferentie modelRiferimento modello	027398
Tension d'alimentation assignéeRated power supply voltageNetzspannungTensión de red asignada	Номинальное напряжение питанияNominale voedingsspanningTensione di alimentazione nominale	~ 220-240 VAC50 / 60 Hz
Puissance assignéeRated powerNetzleistungPotencia asignada	Номинальная мощностьNominale vermogenPotenza nominale	190 W
Tensions de sortie assignéesRated output voltageAusgangsspannungTensiones de salida asignadas	Номинальные выходные напряженияUitgaande nominale spanningTensione di uscita nominale	24 V DC
Courants de sortie assignésRated output currentAusgangsstromCorriente de salida asignada	Номинальный выходной токUitgaande nominale spanningCorrente di uscita nominale	6 A
Capacité assignée de batterieRated battery capacityBatterie-KapazitätCapacidad asignada de batería	Номинальная емкость батареиNominale accu capaciteitCapacità nominale della batteria	15 - 125 Ah (Pb)2 - 125 Ah (Lithium)
Consommation batteries au reposBattery consumption when idleVerbrauch im RuhezustandConsumo de baterías en reposo	Потребление АКБ в нерабочем состоянииAccu verbruik in ruststandConsumo batterie in riposo	< 1 mA
OndulationRippleWelligkeitOndulación	КолебаниеGolvingOndulazione	< 150 mV rms
Courbe de chargeCharging curveLadekennlinieCurva de carga	Кривая зарядкиLaadcurveCurva di carica	IUoU
Température de fonctionnementOperating temperatureBetriebstemperaturTemperatura de funcionamiento	Рабочая температураWerktemperatuurTemperatura di funzionamento	-20°C – +40°C
Température de stockageStorage temperatureLagertemperaturTemperatura de almacenado	Температура храненияOpslagtemperatuurTemperatura di stoccaggio	-20°C – +80°C
Indice de protectionProtection ratingSchutzartÍndice de protección	Степень защитыBeschermingsklasseGrado di protezione	IP65
Classe de protectionProtection classSchutzklasseClase de protección	Класс защитыBeschermingsklasseClasse di protezione	Class II
Niveau de bruitNoise levelStörpegelNivel de ruido	Уровень шумаGeluldsniveauLivello di rumore	< 55 dB
PoidsWeightGewichtPeso	BecGewichtPeso	1.1 Kg
Dimensions (L x H x P)Dimensions (L x H x D)Abemssungen (L x H x T)Dimensiones (L x A x A)	Размеры (Д x В x Ш)Afmetingen (L x Н x В)Dimensioni (L x Н x D)	221 x 111 x 58 mm
NormesStandardsNormenNormas	НормыNormenNorme	EN 60335-1EN 60335-2-29EN 62233CEI EN 60529EN 50581EN 55014-1EN 55014-2CEI 61000-3-2CEI 61000-3-3

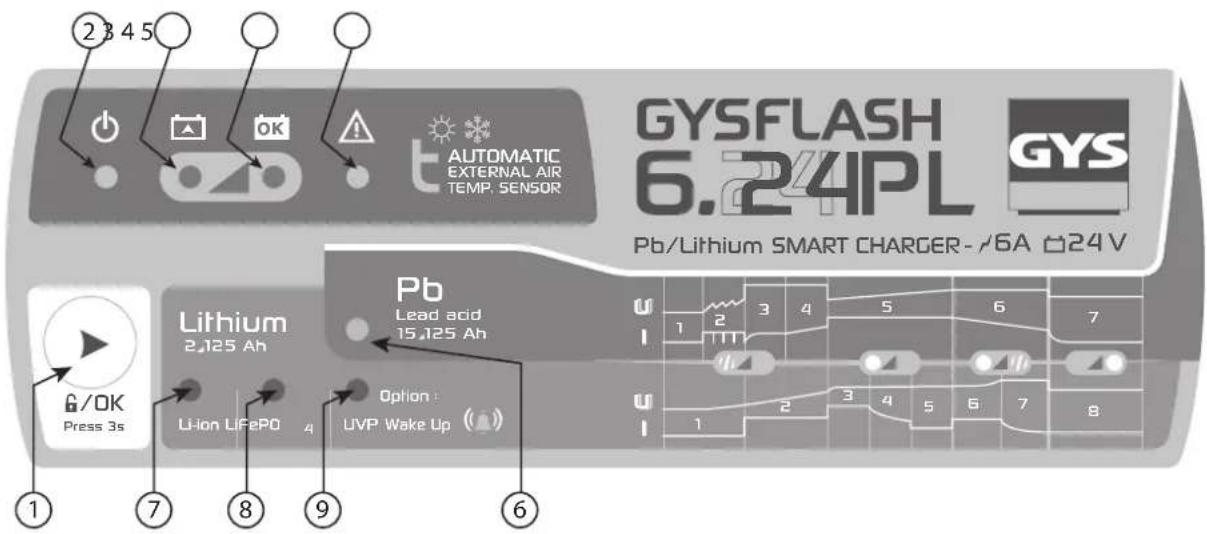

PLASTRON / CONTROL PANEL STICKER / FRONTSEITE / TECLADO / ПАНЕЛЬ УПРАВЛЕНИЯ / TASTIERA DI COMMANDO / VOORSTUK

GYSFLASH 6.24PL GYS AUTOMATIC EXTERNAL AIR TEMP. SENSOR Pb/Lithium SMART CHARGER - /6A □24V Lithium 2,125 Ah Li-ion LiFePO Option : UVP Wake Up 6/OK Press 3s ① ⑦ ⑧ ⑨ ⑥
