Gysflash 6.24 PL - Caricabatterie GYS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marca	GYS
Modello	Gysflash 6.24 PL
Tensione nominale	24 V (batterie al piombo 24 V, litio 24 V)
Corrente di carica	6 A
Tipi di batterie compatibili	Piombo (Gel, AGM, liquido), Litio Ferro Fosfato (LFP/LiFePO4), Litio-ion standard (NMC, NCA, LCO, Li-Po, MCO, ecc.)
Capacità batteria al piombo	15 Ah a 125 Ah (fino a 170 Ah in mantenimento)
Capacità batteria al litio	2 Ah a 125 Ah (fino a 170 Ah in mantenimento)
Alimentazione	220-240 V AC 50-60 Hz
Numero di fasi di carica piombo	7 fasi (analisi, recupero, test, desolfatazione, carica, assorbimento, mantenimento)
Numero di fasi di carica litio	8 fasi (analisi, recupero, carica, assorbimento, test, completamento, equalizzazione/bilanciamento, mantenimento)
Funzione desolfatazione	Sì, a 31,6 V
Funzione UVP Wake UP	Sì (per batterie al litio con protezione da sottotensione)
Protezioni	Cortocircuito, inversione di polarità, anti-scintilla, doppio isolamento, protezione termica (temperatura >50°C)
Adattamento temperatura ambiente	Sì, per batteria al piombo
Manutenzione	Pulire con un panno asciutto. Non utilizzare solventi. Scollegare prima della manutenzione.
Garanzia	2 anni (parti e manodopera)
Classe di isolamento	Classe II (doppio isolamento)
Utilizzo previsto	Ricarica di batterie 24 V al piombo e litio (automobile, moto, ecc.)
Temperatura ambiente max	50°C

Domande frequenti - Gysflash 6.24 PL GYS

Quali tipi di batterie può caricare il Gysflash 6.24 PL?

Può caricare batterie al piombo (Gel, AGM, liquido) 24 V da 15 a 125 Ah (fino a 170 Ah in mantenimento) e batterie al litio 24 V: Litio Ferro Fosfato (LFP/LiFePO4) da 2 a 125 Ah, e Litio-ion standard (NMC, NCA, LCO, Li-Po, MCO) da 2 a 125 Ah.

Come avviare una carica con il Gysflash 6.24 PL?

Collegare il caricabatterie alla batteria poi alla rete (220-240 V). Premere 3 secondi il pulsante nero (⚫) per sbloccare, selezionare la modalità con il pulsante ▶, quindi premere 3 secondi su ▶ per bloccare. La carica si avvia automaticamente dopo 5 secondi.

Quali sono le diverse modalità di carica?

Tre modalità: Carica Piombo (29,2 V/6 A), Carica Litio-ion (28,7 V/6 A), e Carica Litio Ferro Fosfato (27,6 V/6 A). Una modalità UVP Wake UP è disponibile per batterie al litio in scarica profonda.

Quanto tempo occorre per caricare una batteria?

Il tempo dipende dalla capacità e dal tipo. Esempi per piombo da 20 Ah: circa 2 h (0 a 90 %). Per 50 Ah: circa 5 h. Per 125 Ah: circa 13 h. Per litio, l'equivalente è più veloce (es: batteria al litio 6 Ah equivale a piombo 18 Ah e si carica in 1 h).

Cosa fare se la spia lampeggia rapidamente?

Indica un'inversione di polarità, una tensione troppo alta o pinze in cortocircuito. Verificare i collegamenti e assicurarsi che la batteria sia a 24 V.

Il caricabatterie è protetto contro errori di collegamento?

Sì, dispone di protezione contro inversione di polarità, cortocircuiti e sistema anti-scintilla. Ha doppio isolamento ed è compatibile con l'elettronica dei veicoli.

Posso usare questo caricabatterie per batterie scariche o solfatate?

Sì, la modalità piombo include una fase di recupero per batterie profondamente scariche e una fase di desolfatazione a 31,6 V per batterie solfatate.

Come effettuare la manutenzione del caricabatterie?

Scollegare sempre la spina prima della manutenzione. Pulire le superfici con un panno asciutto. Non usare mai solventi o prodotti aggressivi. Il fusibile interno deve essere sostituito da un professionista.

Cosa fare se il caricabatterie non si avvia?

Verificare che la batteria sia correttamente collegata e che il caricabatterie sia alimentato. Se la spia è accesa fissa dopo aver premuto ▶, la carica è interrotta; premere nuovamente ▶ per riavviare. Se la spia lampeggia lentamente, la batteria potrebbe essere esaurita.

Qual è la garanzia del Gysflash 6.24 PL?

La garanzia è di 2 anni parti e manodopera dalla data di acquisto, coprendo difetti di fabbricazione. Non copre l'usura normale, danni da trasporto, uso improprio o ambientali.

MANUALE UTENTE Gysflash 6.24 PL GYS

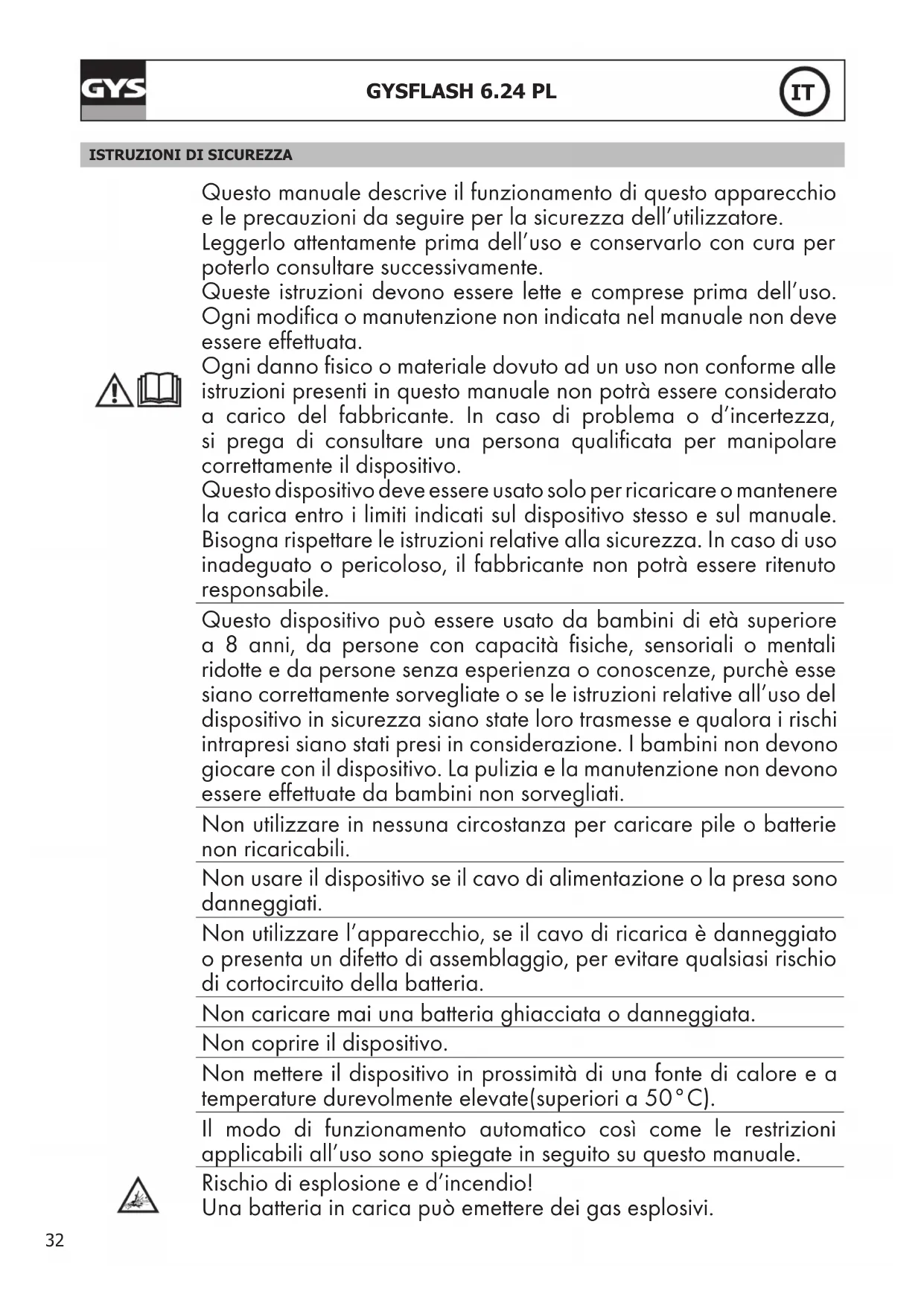

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento di questo apparecchio e le precauzioni da seguire per la sicurezza dell'utilizzatore.

Leggerlo attentamente prima dell'uso e conservarlo con cura per poterlo consultare successivamente.

Queste istruzioni devono essere lette e comprese prima dell'uso.

Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata.

Ogni danno fisico o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non potrà essere considerato a carico del fabbricante. In caso di problema o d'incertezza, si prega di consultare una persona qualificata per manipolare correttamente il dispositivo.

Questo dispositivo deve essere usato solo per ricaricare o mantenere la carica entro i limiti indicati sul dispositivo stesso e sul manuale.

Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, purchè esse siano correttamente sorvegliate o se le istruzioni relative all'uso del dispositivo in sicurezza siano state loro trasmesse e qualora i rischi intrapresi siano stati presi in considerazione. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati.

Non utilizzare in nessuna circostanza per caricare pile o batterie non ricaricabili.

Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati.

Non utilizzare l'apparecchio, se il cavo di ricarica è danneggiato o presenta un difetto di assemblaggio, per evitare qualsiasi rischio di cortocircuito della batteria.

Non caricare mai una batteria ghiacciata o danneggiata.

Non coprire il dispositivo.

Non mettere il dispositivo in prossimità di una fonte di calore e a temperature durevolmente elevate(superiori a 50°C).

Il modo di funzionamento automatico così come le restrizioni applicabili all'uso sono spiegate in seguito su questo manuale.

Rischio di esplosione e d'incendio!

Una batteria in carica può emettere dei gas esplosivi.

- Durante la carica, la batteria deve essere messa in un luogo ben ventilato.

• Evitare fiamme e scintille. Non fumare.
• Proteggere le superficie della batteria da corto-circuiti.

Rischio di proiezioni acide!

• Indossare occhiali e guanti di protezione
• In caso di contatto con gli occhi o con la pelle, sciacquare immediatamente con acqua e consultare un medico senza tardare.

Collegamento / scollegamento:

• Scollegare l'alimentazione prima di collegare o scollegare i collegamenti alla batteria.
• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'altro collegamento deve essere effettuato sul telaio lontano dalla batteria, dalla canaletta del carburante e dal serbatoio. Il caricabatterie deve essere collegato alla rete elettrica.
• Dopo l'operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare la connessione dal telaio e infine la connessione dalla batteria, nell'ordine indicato.

Collegamento:

• Apparecchio di classe II
• Il collegamento alla rete di alimentazione deve essere fatto in conformità con le regole d'installazione nazionali.

Manutenzione:

• Se il cavo corrente è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio post vendita o da persone di qualifica simile per evitare ogni pericolo.
• La manutenzione deve essere effettuata da una persona qualificata.
• Avvertenze ! Scollegare sempre la spina dalla presa elettrica prima di effettuare qualsiasi manipolazione sul dispositivo.
• Il dispositivo non ha bisogno di nessuna manutenzione particolare.
• Se il fusibile interno è fuso, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di qualifica simile per evitare pericoli.
  • Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.
• Pulire le superfici del dispositivo con uno straccio secco.

Regolamentazione:

• Apparecchio conforme alle direttive europee.
• La dichiarazione di conformità è disponibile sul nostro sito internet.

- Marchio di conformità EAC (Comunità Economica Eurasiatica)

Smaltimento :

- Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

DESCRIZIONE GENERALE

Il GYSFLASH 6.24 PL è ideale per ricaricare la maggior parte delle batterie al piombo (Gel, AGM, Liquido..) e litio di tipo Litio Fero-fosfato (LFP /Life PO4) e di tipo litio-ione <> come il Nichel Cobalto manganese (NMC), il litio nichel cobalto alluminio ossido(NCA), il litio cobalto ossido (LCO), il litio Polimero (Li-Po) e il litio Manganese Cobalto Ossido (MCO) etc.

Questo caricabatterie si adatta perfettamente alla carica di :

• Batterie piombo 24 V (12 elementi in serie da 2V) da 15 Ah a 125 Ah, e fino a 170 Ah per il mantenimento della carica.
• La ricarica di batterie LFP 24 V (7 elementi in serie da 3.7 V) da 2 Ah a 125 Ah, e fino a 170 Ah per il mantenimento della carica.
• La ricarica di batterie agli ioni di litio 24 V (6 elementi in serie da 4.2 V) da 2 a 125 Ah e fino a 170 Ah per il mantenimento della carica.

Il Gysflash 6.24 PL è dotato di una funzione dove, al momento della ricarica di batteria al piombo, adatta automaticamente la tensione d'uscita in funzione alla temperatura dell'ambiente. Questa regolazione permette di avere una ricarica precisa e adattata alla temperatura ambiente.

AVVIAMENTO

1. Collegare il caricabatterie alla batteria con l'accessorio scelto (morsetti, connettori a occhiello, ecc.).
2. Collegare il caricabatterie sulla presa settore (rete monofase 220-240 Vac 50-60 Hz).
3. Sbloccare il caricabatterie premendo per 3 secondi sul pulsante ▶. Selezionare la modalità premendo nuovamente sul pulsante ▶. Bloccare la modalità premendo di nuovo per 3 secondi sul pulsante ▶. Dopo circa cinque secondi, la carica si avvia automaticamente.
4. Durante la carica, il dispositivo indica lo stato di avanzamento della carica. Quando la spia OK lampeggia, la batteria è pronta ad avviare il motore. E quando la spia rimane accesa, la batteria è completamente carica.
5. La carica può essere interrotta ad ogni momento scollegando la spina dalla presa oppure premendo sul tasto
6. Dopo l'operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare le connessioni dalla batteria.

MODALITA' DI CARICA

- Descrizione dei Modi di carica e delle opzioni:

Pb Lead acid

Li-ion

LiFePO4

Modalità CARICA Piombo (29.2V/6A):

Modalità destinata alla ricarica di batterie 24V al piombo da 15 Ah a 125 Ah e fino a 170 Ah per il mantenimento della carica. Ciclo di carica automatico sette tappe.

Modalità CARICA Litio-Ione (NMC, NCA, Li-Po, LCO, MCO, ...) (28.7 V/6 A):

Modalità destinata alla carica di batterie 24V Litio-Ione standard da 2 Ah a 125 Ah e fino a 170 Ah per il mantenimento della carica. Ciclo di carica automatico in otto tappe.

Modalità CARICA Litio Fero Fosfato (27.6 V/6 A) :

Modalità destinata alla ricarica di batterie 24V LifePo da 2 Ah a 125 Ah e fino a 170 Ah per il mantenimento della carica. Ciclo di carica automatico in otto tappe.

Opzione UVP Wake UP:

Certe batterie litio integrano una protezione UVP (Under Voltage Protection) che sconnette la batteria in caso di scarica profonda. Questa protezione impedisce al caricabatterie di rilevare la batteria. Affinchè il Gysflash 6.24PL possa caricare la batteria, bisogna disattivare la protezione UVP.

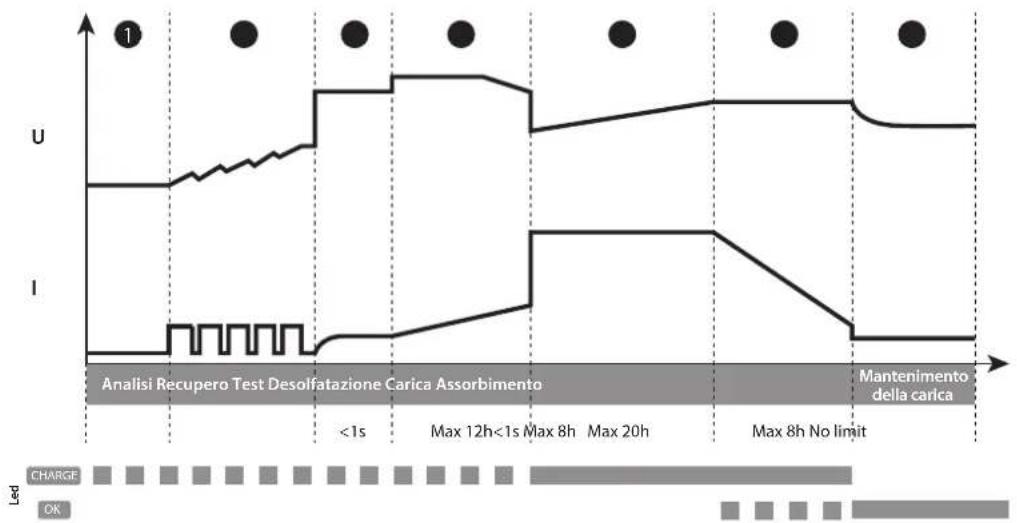

• Curva di carica Piombo :

Il GYSflash 6.24 PL utiliza una curva di carica Piombo evoluta in 7 tappe che garantisce le prestazioni ottimali della vostra batteria al piombo.

Analisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata...)

Tappa 5 : Carica (6 A)

Carica rapida a corrente massima che permette di raggiungere l'80% del livello di carica.

Tappa 2 : Recupero (3 A)

Algoritmo di recupero degli elementi danneggiati in seguito ad una scarica profonda.

Tappa 6 : Assorbimento (29.2 V)

Carica a tensione costante per portare il livello di carica al 100%.

Tappa ③ : Test

Test di batteria solfatata

Tappa ⑦ : Mantenimento della carica (27.2 V)

Mantenimento del livello di carica della batteria al suo massimo.

Tappa 4 : Desolfatazione (31.6 V)

Algoritmo di desolfatazione della batteria.

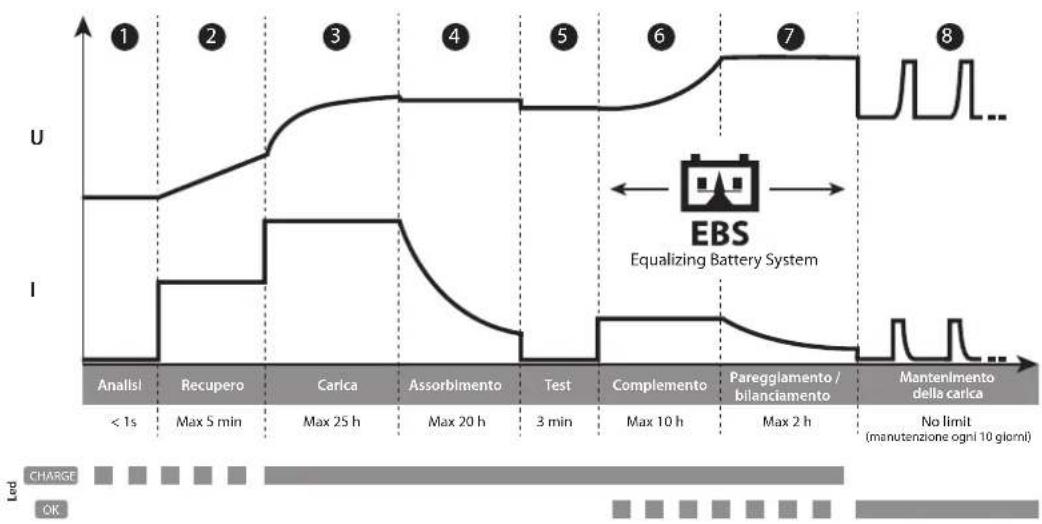

• Curva di carica Litio :

Il GYSflash 6.24 PL utilizza una curva di carica Litio evoluta in 8 tappe che garantisce le massime prestazioni della vostra batteria al litio.

Tappa 1 : Analisi

Analisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata...)

Tappa 5 : Test

Test di conservazione della carica.

Tappa 2 : Recupero (0.5 A)

Algoritmo di ricupero in seguito ad una scarica profonda.

Tappa 6 : Complemento

Carica a corrente ridotta che permette di raggiungere il 100% del livello di carica.

Tappa 3 : Carica (6 A)

Carica rapida a corrente massima che permette di raggiungere il 90% del livello di carica.

Tappa ⑦ : Pareggiamento / bilanciamento (29.4 V o 28.8 V)

Bilanciamento delle cellule della batteria.

Tappa 4 : Assorbimento (27.6 V o 28.7 V)

Carica a tensione costante per portare il livello di carica al 98%.

Tappa 8 : Mantenimento della carica (27.2 V)

Mantenimento del livello di carica della batteria al suo massimo con carica ogni 10 giorni.

Tempo stimato di carica	Piombo Litio
Capacità della batteria 20 Ah 50 Ah 125 Ah				6 Ah(18 Ah EqPb*)	15 Ah(45 Ah EqPb*)	50 Ah(150 Ah EqPb*)	125 Ah(350 Ah EqPb*)
Tempo di carica0% >> 90%	2 h 5 h	13 h 1 h 2	h 5 h 13 h

*Equivalente batterie piombo: Una batteria litio possiede migliori prestazioni di avviamento (CCA) che una batteria al piombo. E' per questo che certi fabbricanti di batterie al litio indicano l'equivalente batteria al piombo (EqPb) che corrisponde alla capacità che avrebbe una batteria al piombo con le stesse prestazioni di avviamento. Per esempio, una batteria LFP da 10 Ah avrà le stesse prestazioni di avviamento di una batteria al piombo da circa 30 Ah.

- Protezioni :

Il GYSFLASH 6.24 PL possiede un insieme di dispositivi che lo proteggono contro i corti circuiti e le inversioni di polarità. Dispone di un sistema che evita ogni scintilla durante il collegamento del caricabatterie alla batteria. Il caricabatterie è a doppio isolamento ed è compatibile con l'elettronica dei veicoli.

Il GYSFLASH 6.24 PL è dotato di un sensore di temperatura integrato che le permette di adattare la sua corrente di carica in funzione della temperatura dell'ambiente per evitare il surriscaldamento dell'elettronica interna.

ANOMALIE, CAUSE, RIMEDI

	Anomalie Cause Rimedi
1	La spia lampeggia velocemente.	Inversione di polaritàTensione batteria troppo elevataMorsetti in corto circuito	Verificare che i morsetti sia connessi corretta-menteVerificare che si tratti di una batteria 24 V
2	La spia lampeggia lentamente.	Batteria fuori servizio o molto debole in tensione.	Cambiare la batteria.
3	La spia è accesa.	Fallimento durante la carica, batteria irrecuperabile.	Cambiare batteria e premere su per rilanciare una carica.
4	La spia resta accesa anche dopo una pressione sul pulsante.	Difetto termico	Temperatura circostante troppo elevata (>50°C), aerare il locale e lasciare che il caricabatterie si raffreddi.
5	La spia 🔒 lampeggia.	Caricabatteria in standby.	Premere sul tasto o collegare una batteria al caricabatterie per uscire dallo standby.
6	La spia 🔒 rimane accesa.	Carica interrotta premendo sul tasto.	Premere ancora su per rilanciare la carica.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
- Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d'acquisto con data (scontrino, fattura...)
