Gysflash 6.24 PL - Batterieladegerät GYS - Kostenlose Bedienungsanleitung

Produkttyp	Batterieladegerät
Marke	GYS
Modell	Gysflash 6.24 PL
Nennspannung	24 V (Blei-Batterien 24 V, Lithium 24 V)
Ladestrom	6 A
Kompatible Batterietypen	Blei (Gel, AGM, flüssig), Lithium-Eisenphosphat (LFP/LiFePO4), Standard-Lithium-Ion (NMC, NCA, LCO, Li-Po, MCO, usw.)
Blei-Batteriekapazität	15 Ah bis 125 Ah (bis zu 170 Ah im Erhaltungsladung)
Lithium-Batteriekapazität	2 Ah bis 125 Ah (bis zu 170 Ah in Erhaltung)
Stromversorgung	220-240 V AC 50-60 Hz
Anzahl der Ladestufen für Blei	7 Stufen (Analyse, Wiederherstellung, Test, Entsulfatierung, Laden, Absorption, Erhaltung)
Anzahl der Ladestufen für Lithium	8 Stufen (Analyse, Wiederherstellung, Laden, Absorption, Test, Ergänzung, Ausgleich/Balancing, Erhaltung)
Entsulfatierungsfunktion	Ja, bei 31,6 V
UVP-Wake-Up-Funktion	Ja (für Lithium-Batterien mit Unterspannungsschutz)
Schutzfunktionen	Kurzschluss, Verpolung, Funkenunterdrückung, Doppelisolierung, Thermoschutz (Temperatur >50°C)
Umgebungstemperaturanpassung	Ja, für Blei-Batterie
Wartung	Mit einem trockenen Tuch reinigen. Keine Lösungsmittel verwenden. Vor der Wartung Netzstecker ziehen.
Garantie	2 Jahre (Teile und Arbeit)
Isolationsklasse	Klasse II (Doppelisolierung)
Verwendungszweck	Aufladen von 24-V-Blei- und Lithium-Batterien (Auto, Motorrad, usw.)
Max. Umgebungstemperatur	50°C

Häufig gestellte Fragen - Gysflash 6.24 PL GYS

Welche Batterietypen kann das Gysflash 6.24 PL laden?

Es kann 24-V-Blei-Batterien (Gel, AGM, flüssig) von 15 bis 125 Ah (bis zu 170 Ah in Erhaltung) und 24-V-Lithium-Batterien laden: Lithium-Eisenphosphat (LFP/LiFePO4) von 2 bis 125 Ah und Standard-Lithium-Ion (NMC, NCA, LCO, Li-Po, MCO) von 2 bis 125 Ah.

Wie starte ich einen Ladevorgang mit dem Gysflash 6.24 PL?

Schließen Sie das Ladegerät an die Batterie und dann an das Stromnetz (220-240 V) an. Drücken Sie 3 Sekunden lang den schwarzen Knopf (⚫) zum Entsperren, wählen Sie den Modus mit der ▶-Taste und drücken Sie dann 3 Sekunden lang ▶ zum Sperren. Der Ladevorgang startet automatisch nach 5 Sekunden.

Welche verschiedenen Lademodi gibt es?

Drei Modi: Blei-Laden (29,2 V/6 A), Lithium-Ion-Laden (28,7 V/6 A) und Lithium-Eisenphosphat-Laden (27,6 V/6 A). Ein UVP-Wake-Up-Modus ist für Lithium-Batterien bei Tiefentladung verfügbar.

Wie lange dauert es, eine Batterie zu laden?

Die Zeit hängt von Kapazität und Typ ab. Beispiele für Blei 20 Ah: etwa 2 h (0 bis 90 %). Für 50 Ah: etwa 5 h. Für 125 Ah: etwa 13 h. Bei Lithium ist das Äquivalent schneller (z.B. 6 Ah Lithium-Batterie entspricht 18 Ah Blei und lädt in 1 h).

Was tun, wenn die Anzeige schnell blinkt?

Dies zeigt eine Verpolung, zu hohe Spannung oder kurzgeschlossene Klemmen an. Überprüfen Sie die Anschlüsse und stellen Sie sicher, dass die Batterie 24 V hat.

Ist das Ladegerät gegen Anschlussfehler geschützt?

Ja, es verfügt über Verpolungsschutz, Kurzschlussschutz und ein Funkenunterdrückungssystem. Es ist doppelt isoliert und mit der Fahrzeugelektronik kompatibel.

Kann ich dieses Ladegerät für entladene oder sulfatierte Batterien verwenden?

Ja, der Blei-Modus enthält eine Wiederherstellungsstufe für tiefentladene Batterien und eine Entsulfatierungsstufe bei 31,6 V für sulfatierte Batterien.

Wie pflege ich das Ladegerät?

Ziehen Sie vor der Wartung immer den Netzstecker. Reinigen Sie die Oberflächen mit einem trockenen Tuch. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel. Die interne Sicherung muss von einem Fachmann ausgetauscht werden.

Was tun, wenn das Ladegerät nicht startet?

Überprüfen Sie, ob die Batterie richtig angeschlossen ist und das Ladegerät am Stromnetz ist. Wenn die Anzeige nach Drücken von ▶ dauerhaft leuchtet, ist der Ladevorgang unterbrochen; drücken Sie erneut ▶, um ihn neu zu starten. Wenn die Anzeige langsam blinkt, ist die Batterie möglicherweise defekt.

Wie lautet die Garantie des Gysflash 6.24 PL?

Die Garantie beträgt 2 Jahre für Teile und Arbeit ab Kaufdatum und deckt Herstellungsfehler ab. Sie deckt keine normale Abnutzung, Transportschäden, unsachgemäße Verwendung oder Umweltschäden ab.

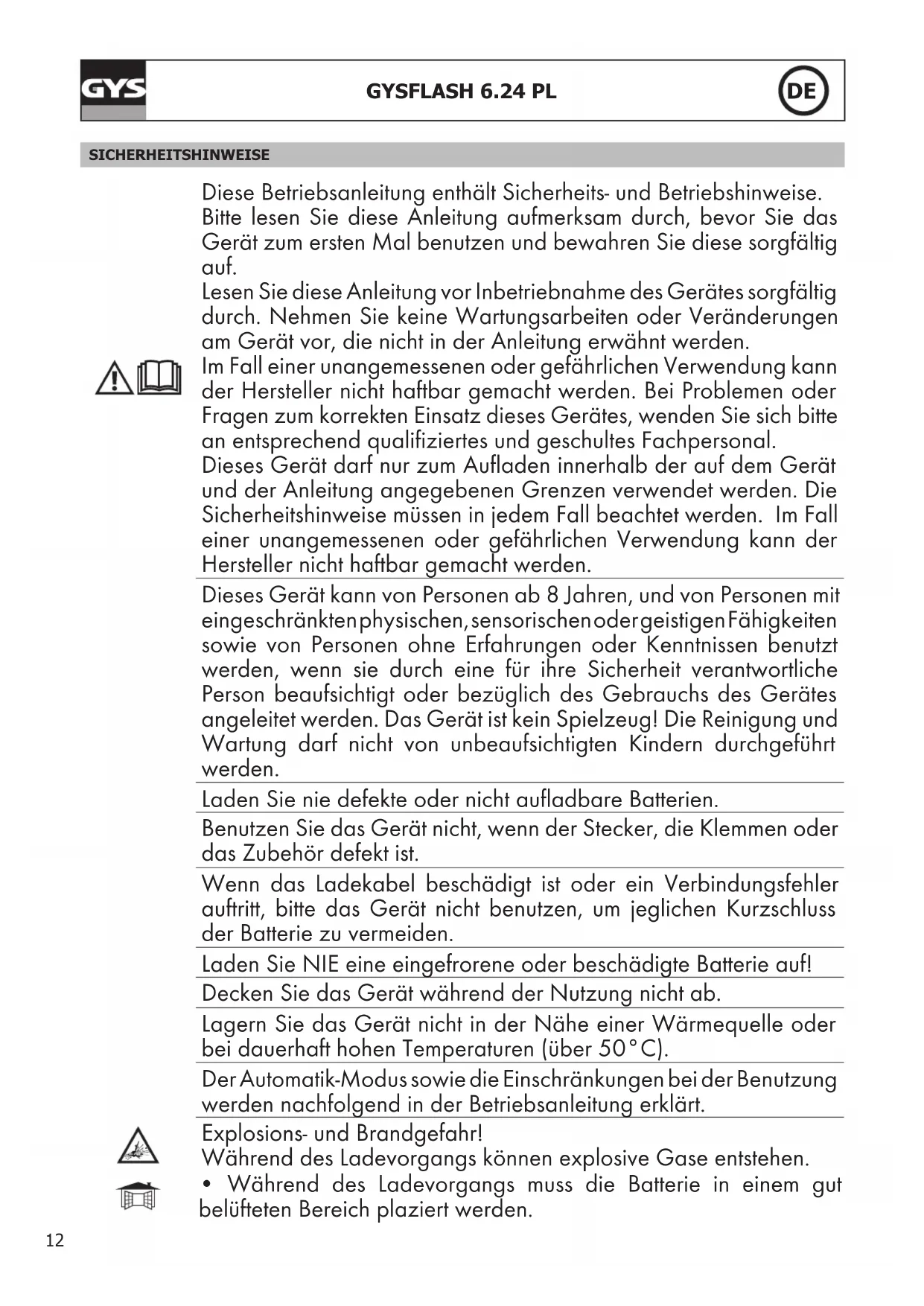

BEDIENUNGSANLEITUNG Gysflash 6.24 PL GYS

Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise.

Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf.

Lesen Sie diese Anleitung vor Inbetriebnahme des Gerätes sorgfältig durch. Nehmen Sie keine Wartungsarbeiten oder Veränderungen am Gerät vor, die nicht in der Anleitung erwähnt werden.

Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden. Bei Problemen oder Fragen zum korrekten Einsatz dieses Gerätes, wenden Sie sich bitte an entsprechend qualifiziertes und geschultes Fachpersonal.

Dieses Gerät darf nur zum Aufladen innerhalb der auf dem Gerät und der Anleitung angegebenen Grenzen verwendet werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden.

Dieses Gerät kann von Personen ab 8 Jahren, und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne Erfahrungen oder Kenntnissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder bezüglich des Gebrauchs des Gerätes angeleitet werden. Das Gerät ist kein Spielzeug! Die Reinigung und Wartung darf nicht von unbeaufsichtigten Kindern durchgeführt werden.

Laden Sie nie defekte oder nicht aufladbare Batterien.

Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist.

Wenn das Ladekabel beschädigt ist oder ein Verbindungsfehler auftritt, bitte das Gerät nicht benutzen, um jeglichen Kurzschluss der Batterie zu vermeiden.

Laden Sie NIE eine eingefrorene oder beschädigte Batterie auf!

Decken Sie das Gerät während der Nutzung nicht ab.

Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50°C).

Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklärt.

Explosions- und Brandgefahr!

Während des Ladevorgangs können explosive Gase entstehen.

- Während des Ladevorgangs muss die Batterie in einem gut belüfteten Bereich plaziert werden.

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!
• Schützen Sie die elektrischen Kontaktflächen der Batterie gegen Kurzschlüsse.

Gefahr von Säurespritzern!

• Tragen Sie Schutzbrille und Handschuhe
• Bei Kontakt der Batteriesäure mit den Augen oder der Haut sofort gründlich mit Wasser nachspülen und Arzt konsultieren.

Verbinden/Trennen:

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Klemmen anschließen oder trennen.
• Versichern Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Verbinden Sie die schwarze Klemme mit einem Massepunkt an der Fahrzeugkarosserie möglichst weit weg von Benzintank/Auspuff. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.
• Beachten Sie am Ende des Ladevorgangs folgendes: Trennen Sie erst das Gerät vom Spannungsnetz und entfernen Sie dann erst die Klemmen von der Batterie.

Anschluss:

• Klasse II-Gerät
• Der Anschluss an die Spannungsversorgung muss den nationalen Vorschriften entsprechen.

Wartung:

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt, geben Sie das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten Fachbetrieb.
  • Die Wartung darf nur von einer qualifizierten Person vorgenommen werden.

• Achtung! Immer den Netstecker ziehen, bevor sie Arbeiten am Gerät durchführen.
• Für das Gerät ist keine besondere Wartung erforderlich.
• Ist die interne Sicherung geschmolzen, dann muss sie durch den Hersteller bzw. den Kundendienst oder einen geeigneten Fachbetrieb ersetzt werden, um jegliche Gefahr zu vermeiden.
• Benutzen Sie nie Lösungsmittel oder andere aggressive Putzmittel.
• Wischen Sie das Geräte mit einem trockenen Tuch ab.

Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.
  • Die Konformitätserklärung finden Sie auf unsere Webseite.

- EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)

Entsorgung:

- Produkt für getrennte Entsorgung (Elektroschrott). Werfen Sie es daher nicht in die Mülltonne! Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektro-Altgeräte!

PRODUKTBESCHREIBUNG

Das GYSFLASH 6.24 PL ist zum Aufladen der meisten Blei- (Gel, AGM, flüssig...) und Lithiumbatterien bzw. Lithium-Eisen-Phosphat-Batterien (LFP / LiFePO4) und «standardmäßigen» Li-ion-Batterie bzw. Nickel-Mangan-Kobalt (NMC), Lithium-Nickel-Kobalt-Aluminium-Oxid (NCA), Lithium-Kobalt-Oxid (LCO), Lithium-Polymer (Li-Po), Lithium-Mangan-Kobalt-Oxid-Batterien (MCO), usw. geeignet.

Dieses Ladegerät eignet sich zum Laden folgender Batterien:

• 24V Blei-Säure-Batterien (12 2V Elemente in Reihe) von 15Ah bis 125Ah, und bis 170Ah zur Ladungserhaltung.
• 24V Lithium-Eisen-Phosphat-Batterien (7 3,7V Elemente in Reihe) von 2Ah bis 125Ah, und bis 170Ah zur Ladungserhaltung.
• 24V Lithium-Ion-Batterien (6 4,2V Elemente in Reihe) von 2Ah bis 125Ah, und bis 170Ah zur Ladungserhaltung.

AUTOMATIC

EXTERNAL AIR

TEMP. SENSOR

Das Gysflash 6.24 PL passt den Ladevorgang von Blei-Säuren-Batterien der Umgebungstemperatur an. Diese Einstellung ermöglicht eine sehr genaue, temperaturangepasste Ladung.

INBETRIEBNAHME

1. Schließen Sie das Gerät mit dem geeigneten Zubehör (Klemme, Hülse, usw.) an die Batterie an.
2. Danach das Gerät an das Spannungsnetz anschließen (1-ph. 220-240Vac 50-60Hz).
3. Zum Ändern des Modus die Taste ▶ drei Sekunden lang drücken. Den Modus mit der Taste ▶ auswählen. Den Modus mit drei Sekunden langem Druck auf die Taste ▶ speichern. Nach ca. fünf Sekunden startet der Ladevorgang automatisch.
4. Das Gerät zeigt den Ladefortschritt an. Sobald die OK Kontrollleuchte blinkt, ist die Batterie so weit aufgeladen, dass der Motor gestartet werden kann. Leuchtet die kontrollleuchte kontinuierlich, ist die Batterie voll aufgeladen.
5. Der Ladevorgang kann jederzeit durch Ziehen des Netzsteckers oder durch Druck auf die -Taste unterbrochen werden.
6. Nach dem Ladevorgang trennen Sie erst das Ladegerät vom Spannungsnetz und dann von der Batterie.

LADEMODI

- Beschreibung der Modi und Optionen:

LADEMODUS Blei-Säure-Batterie (29,2V / 6A):

Zum Laden von 24V Batterien von 15Ah bis 125Ah und zur Ladungserhaltung bis 170Ah. Automatischer 7-stufiger Ladevorgang.

LADEMODUS Lithium-Ion-Batterie (NMC, NCA, Li-Po, MCO...) (28,7V/6A):

Zum Laden von 24V Batterien von 2Ah bis 125Ah und zur Ladungserhaltung bis 170Ah. Automatischer 8-stufiger Ladevorgang.

LADEMODUS Lithium-Eisen-Phosphat (27,6V/6A) :

Zum Laden von 24V Lithiumbatterien LiFePO4 von 2Ah bis 125Ah und zur Ladungserhaltung bis 170Ah. Automatischer 8-stufiger Ladevorgang.

UVP Wake UP Funktion:

Einige Lithiumbatterien haben einen UVP-Schutz (Under Voltage Protection), der die Batterie abschaltet, wenn sie tief entladen ist. Dieser Schutz verhindert, dass die Batterie erkannt wird. Der UVP-Schutz muss zum Aufladen der Batterie deaktiviert werden.

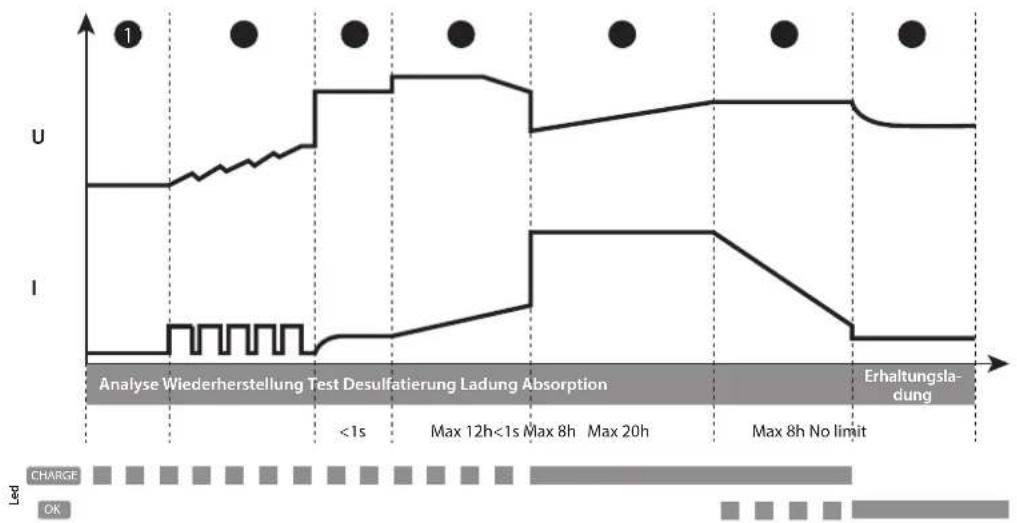

• Ladekurve Blei-Säure:

Das GYSFLASH 6.24 PL benutzt eine fortgeschrittene 7-stufige Ladekurve, die die optimale Leistung Ihrer Blei-Säure-Batterie gewährleistet.

Analyse des Batteriezustands (Ladezustand, Verpolung, falsch angeschlossene Batterie...)

② Stufe: Wiederherstellung (3A)

Wiederherstellungsfunktion für eine tiefentladene Batterie.

③ Stufe: Test

Test auf sulfatierte Batterie.

4 Stufe: Desulfatierung (31,6V)

Desulfatierung der Batterie.

⑤ Stufe: Ladung (6A)

Schnelle Ladung mit Maximalstrom bis die Batterie zu 80% aufgeladen ist.

6 Stufe: Absorption (29,2V)

Ladung mit konstanter Spannung bis die Batterie zu 100% aufgeladen ist.

7 Stufe: Erhaltungsladung (27,2V)

Maximale Ladungserhaltung.

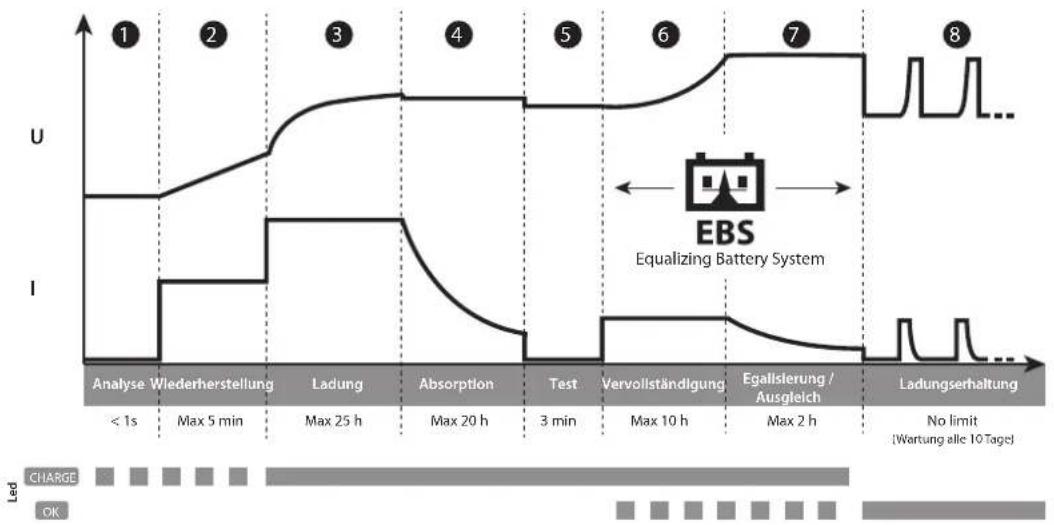

• Ladekurve-Lithium:

Das GYSFLASH 6.24 PL benutzt eine fortgeschrittene 8-stufige Ladekurve, die die optimale Leistung Ihrer Lithium-Batterie gewährleistet.

1 Stufe: Analyse

② Stufe: Wiederherstellung (0,5A)

Test der Ladungserhaltung.

6 Stufe: Vervollständigung

Ladung mit Minimalstrom bis die Batterie zu 100% aufgeladen ist.

3 Stufe: Ladung (6A)

⑦ Stufe: Egalisierung / Ausgleich (29,4V / 28,8V)

Ausgleich der Batteriezellen

4 Stufe: Absorption (27,6V / 28,7V)

8 Stufe: Ladungserhaltung (27,2V)

Maximale Ladungserhaltung (alle 10 Tage).

● Geschätzte Ladedauer	Blei-Säure Lithium
Batteriekapazität 20 Ah 50 Ah 125 Ah				6 Ah(18 Ah EqPb*)	15 Ah(45 Ah EqPb*)	50 Ah(150 Ah EqPb*)	125 Ah(350 Ah EqPb*)
Ladedauer0% >> 90%	2 h 5 h	13 h 1 h 2	h 5 h 13 h

* Bleibatterie-Gegenstück: eine Lithiumbatterie hat eine höhere Startleistung (CCA) als eine Blei-Säure-Batterie. Aus diesem Grund zeigen einige Lithiumbatterienhersteller das Bleibatterie-Gegenstück (EqPb) an, das der Kapazität einer Blei-Säure-Batterie mit gleicher Startleistung entspricht. Zum Beispiel hat eine 10Ah LFP-Batterie die gleiche Startleistung wie eine ca. 30Ah Blei-Säure-Batterie.

• Schutzfunktion:

GYSFLASH 6.24 PL ist gegen Kurzschlüsse und Verpolung geschützt. Das Gerät ist gegen die Entstehung elektrischer Funken beim Anschluss des Geräts geschützt. Es besitzt eine doppelte Isolierung und beeinflusst nicht die Fahrzeugelektronik.

Das GYSFLASH 6.24 PL besitzt einen integrierten Temperatursensor, der die Ladeleistung der Umgebungstemperatur anpasst und somit die Überhitzung der internen Elektronik vermeidet.

FEHLER, URSACHE, LÖSUNG

	Fehler Ursache Lösung
1	Die Kontrollleuchte ⚠ blinkt.	• Verpolung• Batteriespannung zu hoch• Klemmen im Kurzschluss	• Prüfen Sie, ob die Klemmen richtig angeschlossen sind.• Prüfen Sie, dass es tatsächlich um eine 24V-Batterie handelt.
2	Die Kontrollleuchte ⚠ blinkt langsam.	Batterie defekt oder tiefentladen.	Ersetzen Sie die Batterie.
3	Die Kontrollleuchte ⚠ euchtet.	Ladefehler, nicht mehr aufladbare Batterie.	Batterie austauschen und ▶ drücken, um neu zu laden.
4	Die Kontrollleuchte ⚠ leuchtet weiter, selbst nach einem Druck auf die Taste ▶.	Thermischer Fehler	Umgebungstemperatur zu hoch (>50°C), den Raum lüften und das Ladegerät abkühlen lassen.
5	Die Kontrollleuchte ⚠ blinkt.	Ladegerät im Standby-Modus.	Auf ▶ drücken oder eine Batterie an das Ladegerät anschließen, um den Standby-Modus zu verlassen.
6	Die Kontrollleuchte ⚠ leuchtet weiter.	Der Ladevorgang wurde durch einen Druck auf ▶ unterbrochen.	Wieder ▶ drücken, um die Ladung neu zu starten.

HERSTELLERGARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beauftragten erfolgen eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz von Ersatzteilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert.

Ausschluss:

Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen Gebruach, Sturz oder harte Stöße sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind. Keine Garantie wird für Verschleißteile (z. B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebruachsspuren übernommen.

Das betreffende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (unterschrift) des zuvor Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung trägt der Hersteller ausschließlich die Kosten für den Rückversand an den Fachhändler.
