РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Gysflash 6.24 PL GYS

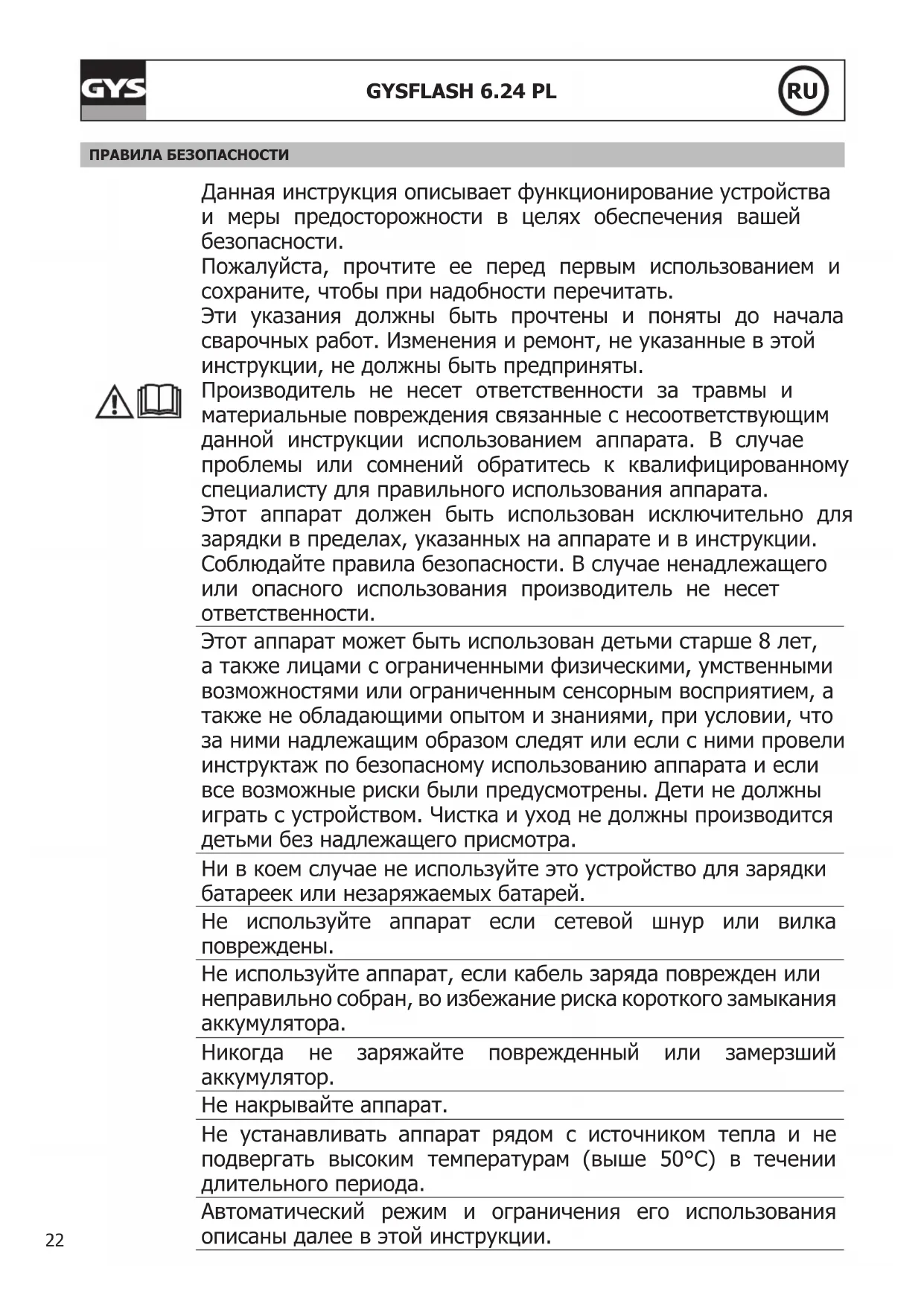

ПРАВИЛА БЕЗОПАСНОСТИ Данная инструкция описывает функционирование устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Эти указания должны быть прочтены и поняты до начала сварочных работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть предприняты. Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата. В случае проблемы или сомнений обратитесь к квалифицированному специалисту для правильного использования аппарата. Этот аппарат должен быть использован исключительно для зарядки в пределах, указанных на аппарате и в инструкции. Соблюдайте правила безопасности. В случае ненадлежащего или опасного использования производитель не несет ответственности. Этот аппарат может быть использован детьми старше 8 лет, а также лицами с ограниченными физическими, умственными возможностями или ограниченным сенсорным восприятием, а также не обладающими опытом и знаниями, при условии, что за ними надлежащим образом следят или если с ними провели инструктаж по безопасному использованию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устройством. Чистка и уход не должны производится детьми без надлежащего присмотра. Ни в коем случае не используйте это устройство для зарядки батареек или незаряжаемых батарей. Не используйте аппарат если сетевой шнур или вилка повреждены. Не используйте аппарат, если кабель заряда поврежден или неправильно собран, во избежание риска короткого замыкания аккумулятора. Никогда не заряжайте поврежденный или замерзший аккумулятор. Не накрывайте аппарат. Не устанавливать аппарат рядом с источником тепла и не подвергать высоким температурам (выше 50°C) в течении длительного периода. Автоматический режим и ограничения его использования описаны далее в этой инструкции.23 GYSFLASH 6.24 PL

Риск пожара и взрыва! При заряде батарея может выпускать взрывоопасный газ.

• Во время зарядки аккумулятор должен быть помещен в хорошо проветриваемом месте.

• Избегайте пламени и искр. Не курить.

• Защитите поверхности батареи от электрического контакта во избежание короткого замыкания. Риск кислотных брызг!

• Носите защитные очки и перчатки.

• В случае контакта с глазами или кожей обильно промойте водой и без промедления обратитесь к врачу. Подключение / отключение :

• Отключите подачу питания перед тем, как подключить или отключить соединения к батарее.

• Сначала подключите клемму аккумулятора, не соединенную с шасси. Второе подсоединение должно быть осуществлено на шасси как можно дальше от аккумулятора и от трубопроводов топливной системы. Затем, подключите зарядное устройство

• После зарядки отключите зарядное устройство от сети, затем отсоедините зажим от шасси и, наконец, зажим от аккумулятора. Действуйте в указанном порядке. Подключение :

• Подключение к электросети должно быть произведено в соответствии с нормами страны. Обслуживание :

• Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.

• Техническое обслуживание должно производиться только квалифицированным специалистом.

• Внимание! Отключите аппарат от розетки до начала ремонтных работ.

• Аппарат не требует специфического обслуживания.

• Если предохранитель расплавился, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.

• Ни в коем случае не использовать растворители или другие коррозийные моющие средства.

• Очистить поверхность аппарат с помощью сухой тряпки.24 GYSFLASH 6.24 PL

• Аппарат соответствует директивам Евросоюза.

• Декларация о соответствии доступна для просмотра на нашем

• Знак соответствия EAC (Евразийское экономическое сообщество) Утилизация:

• Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.

GYSash 6.24 PL идеален для зарядки большинства свинцовых (AGM, с жидкостным или гелиевым электролитом и т.д.) и литиевых аккумуляторов типа литий-железо-фосфатных аккумуляторов (LFP / LiFePO4), а также литий-ионного «стандартого»типа, такого как Литий-никель-марганец-кобальт-оксидный АКБ (NMC и NCA), Литий-Кобальтовый АКБ(LCO), Литий-полимерный АКБ (Li-Po), Литий-марганец-кобальт-оксидный АКБ (MCO), и т.д. Это зарядное устройство идеально подходит: - Для зарядки свинцовых аккумуляторов 24В (12 последовательных элементов по 2В) ёмкостью от 15Aч до 125Aч и до 170 Ач для функции подпитки. - Для зарядки литий-железо-фосфатных аккумуляторов 24В (7 последовательных элементов по 3,7В) ёмкостью от 2 Aч до 125 Aч и до 170 Ач для функции подпитки. - Для зарядки Ионно-литиевых аккумуляторов 24В (6последовательных элементов по 4.2В) т 2 Aч до 125 Aч и до 170 Ач для функции подпитки. Gysash 6.24 PL имеет специальную функцию, которая при зарядке свинцового аккумулятора автоматически подстраивает выходное напряжение в зависимости от температуры воздуха окружающей среды. Эта настройка позволяет перезарядить свинцовый аккумулятор с большой точностью в соответствии с температурой окружающей среды.

1. Подключите зарядное устройство к АКБ с помощью желаемого аксессуара (зажимы, наконечники и прочее).

2. Подключите зарядное устройство к сети (однофазное питание 220-240 Vac 50-60Hz).

3. Разблокируйте устройство нажатием на кнопку в течении 3х сек. Выберите режим нажав заново на кнопку .

Зафиксируйте режим нажав заново на кнопку в течении 3х сек. По истечении около пяти секунд зарядка начнется автоматически.

4. Во время зарядки аппарат показывает продвижение уровня заряда. Когда индикатор мигает, АКБ готова к запуску

двигателя. Аккумулятор полностью заряжен, когда индикатор горит и не гаснет.

5. Зарядку можно в любой момент прервать, отключив сетевой шнур или нажав на кнопку .

6. После зарядки отключите зарядное устройство от сети, затем отсоедините зажимы от АКБ.

• Описание Режимов и Опций: Режим ЗАРЯДКИ Свинцового аккумулятора (29.2В/6A) : Режим для зарядки свинцовых аккумуляторов 24В емкостью от 15Aч до 125Aч и до 170Aч для подпитки. 7-этапный автоматический цикл зарядки. Режим ЗАРЯДКИ Ионно-литиевого аккумулятора (NMC, NCA, Li-Po, LCO, MCO, …) (28.7ВV/6A) : Режим для зарядки стандартных ионно-литиевых аккумуляторов 24В емкостью от 15Aч до 125Aч и до 170Aч для подпитки. Автоматический цикл зарядки в 8 этапов. Режим ЗАРЯДКИ Литий-железо-фосфат (27.6 B/6 A) : Режим для зарядки аккумуляторов 24В LiFePO4 емкостью от 15Aч до 125Aч и до 170Aч для подпитки. Автоматический цикл зарядки в 8 этапов. Опция UVP Wake UP: Некоторый литиевые аккумуляторы имеют защиту минимального напряжения (UVP), которая отключает аккумулятор в случае глубокой разрядки. Эта защита мешает зарядному устройству распознать подключенный аккумулятор. Для того, чтобы Gysash

6.24 PL мог зарядить аккумулятор, необходимо выбрать эту опцию чтобы отключить

• Кривая зарядки свинцовых аккумуляторов: GYSash 6.24 PL заряжает по развернутой кривой, состоящей из 7 этапов, гарантирующей оптимальные рабочие характеристики вашего свинцового аккумулятора.

1 2 3 4 5 6 7Анализ Восстановление Тест Десульфатация Зарядка ПоглощениеПоддержание зарядаCHARGE

Анализ состояния АКБ (уровень заряда, инверсия полярностей, подключение неправильной АКБ…)

: Зарядка (6 A) Быстрая зарядка на максимальном токе, позволяющая достичь 80% уровня зарядки.

: Восстановление (3 A) Алгоритм восстановления элементов, поврежденных вследствие глубокой разрядки.

: Поглощение (29.2 B) Зарядка при постоянном напряжении, чтобы довести уровень заряда до 100%.

Тестирование сульфатированной АКБ

: Поддержание заряда (27.2 B) Поддержание уровня заряда аккумулятора на максимальном

: Десульфатация (31.6 B) Алгоритм десульфатации АКБ.

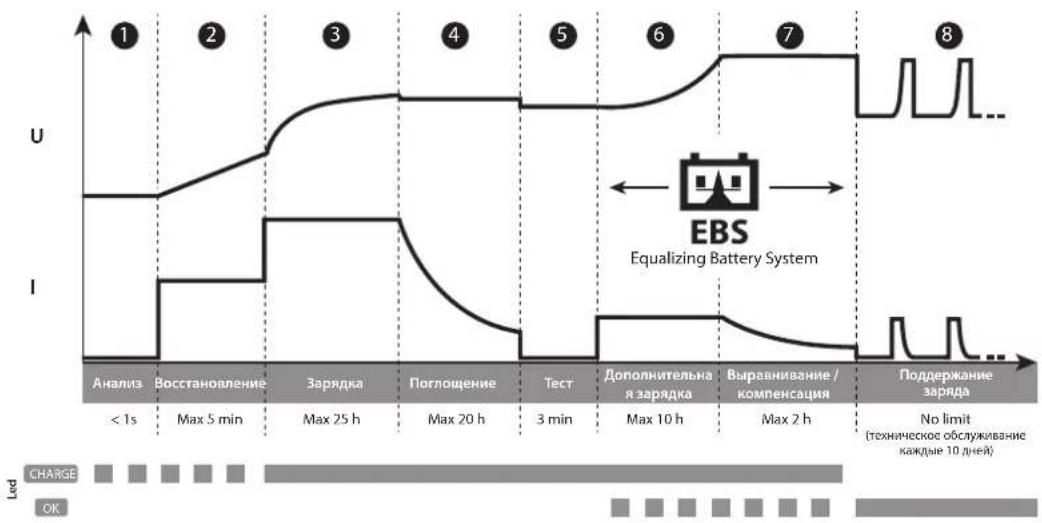

• Кривая зарядки литиевых аккумуляторов: GYSash 6.24 PL заряжает по развернутой кривой для литиевых АКБ, состоящей из 8 этапов, гарантирующей оптимальные рабочие характеристики вашего литиевого аккумулятора.

Анализ Восстановление Зарядка Поглощение Дополнительная зарядкаВыравнивание / компенсацияПоддержание заряда < 1s Max 5 min Max 25 h Max 20 h 3 min Max 10 h Max 2 h No limit (техническое обслуживание каждые 10 дней) CHARGE

Анализ состояния АКБ (уровень заряда, инверсия полярностей, подключение неправильной АКБ…)

Тестирование сохранения заряда.

: Восстановление (0.5 A) Алгоритм восстановления вследствие глубокой разрядки.

: Дополнительная зарядка Зарядка пониженным током, позволяющая достичь 100% уровня зарядки.26 GYSFLASH 6.24 PL

: Зарядка (6 A) Быстрая зарядка на максимальном токе, позволяющая достичь 90% уровня зарядки.

: Выравнивание / компенсация (29.4 B /

Выравнивание ячеек аккумулятора

: Поглощение (27.6 B / 28.7 B) Зарядка при постоянном напряжении, чтобы довести уровень заряда до 98%.

: Поддержание заряда (27.2 B) Поддержание уровня заряда аккумулятора на максимальном уровне с подпиткой каждые 10 дней.

• Предполагаемое время

Свинец ЛитийЕмкость аккумулятора 20 Ah 50 Ah 125 Ah 6 Ah (18 Ah EqPb*)15 Ah(45 Ah EqPb*)50 Ah(150 Ah EqPb*)125 Ah(350 Ah EqPb*)Продолжительность зарядки 0% >> 90%2 h 5 h 13 h 1 h 2 h 5 h 13 h *Аналог свинцового аккумулятора: литиевый аккумулятор имеет лучшие характеристики запуска (CCA), чем свинцовый. По этой причине некоторые производителя литиевых аккумуляторов указывают на них аналог среди свинцовых аккумуляторов (EqPb). Это емкость свинцового аккумулятора, имеющего одинаковые с литиевым характеристики запуска. Например, аккумулятор LFP емкостью 10 Aч будет иметь те же характеристики запуска, что и свинцовый аккумулятор емкостью 30 Aч.

GYSFLASH 6.24 PL оснащен противоискровой защитой, предотвращающей искрение при подсоединении зарядного устройства к АКБ. Это зарядное устройство имеет двойную изоляцию и совместим с бортовой электроникой автомобилей. GYSFLASH 6.24 PL имеет встроенный температурный датчик, позволяющий изменять ток зарядки в зависимости от температуры окружающей среды во избежание перегрева внутренней электроники. НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ Неисправности Причины Устранение Индикатор быстро мигает.• Инверсия полярности • Напряжение АКБ слишком высокое • Закорочены зажимы• Проверьте, что зажимы правильно подсоединены • Проверьте, что аккумулятор - 24В. Индикатор медленно мигает.Аккумулятор вышел из строя или его напряжение слишком низкое.Замените аккумулятор. Горит индикатор .Ошибка при зарядке, АКБ восстановлению не подлежит.Замените АКБ и нажмите на , чтобы снова запустить цикл зарядки. Индикатор продолжает гореть, несмотря на то, что вы нажали кнопку Проблема с температуройСлишком высокая температура окружающей среды (>50°C). Проветрите помещение и дайте зарядному устройству остыть. Мигает индикатор .Зарядное устройство в режиме ожидания.Нажмите на кнопку или подсоедините АКБ к зарядному устройству, чтобы выйти из режима ожидания. Индикатор продолжает гореть.Зарядку можно прервать нажатием на кнопку .Снова нажмите на , чтобы снова запустить зарядку.

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов: - документ, подтверждающий покупку (с датой): кассовый чек, инвойс.... - описание поломки.27 GYSFLASH 6.24 PL
