Gysflash 6.24 PL - Batterijlader GYS - Gratis gebruiksaanwijzing en handleiding

Productsoort	Acculader
Merk	GYS
Model	Gysflash 6.24 PL
Nominale spanning	24 V (loodaccu's 24 V, lithium 24 V)
Laadstroom	6 A
Compatibele accutypes	Lood (Gel, AGM, vloeibaar), Lithium-ijzerfosfaat (LFP/LiFePO4), Standaard lithium-ion (NMC, NCA, LCO, Li-Po, MCO, enz.)
Capaciteit loodaccu	15 Ah tot 125 Ah (tot 170 Ah in onderhoud)
Capaciteit lithiumaccu	2 Ah tot 125 Ah (tot 170 Ah in onderhoud)
Voeding	220-240 V AC 50-60 Hz
Aantal laadstappen lood	7 stappen (analyse, herstel, test, ontzwaveling, laden, absorptie, onderhoud)
Aantal laadstappen lithium	8 stappen (analyse, herstel, laden, absorptie, test, aanvulling, egalisatie/balancering, onderhoud)
Ontzwavelingsfunctie	Ja, bij 31,6 V
UVP Wake UP-functie	Ja (voor lithiumaccu's met onderspanningsbeveiliging)
Beveiligingen	Kortsluiting, omgekeerde polariteit, vonkvrij, dubbele isolatie, thermische beveiliging (temperatuur >50°C)
Aanpassing omgevingstemperatuur	Ja, voor loodaccu
Onderhoud	Reinigen met een droge doek. Geen oplosmiddelen gebruiken. Loskoppelen voor onderhoud.
Garantie	2 jaar (onderdelen en arbeid)
Isolatieklasse	Klasse II (dubbele isolatie)
Beoogd gebruik	Opladen van 24 V lood- en lithiumaccu's (auto, motor, enz.)
Maximale omgevingstemperatuur	50°C

Veelgestelde vragen - Gysflash 6.24 PL GYS

Welke soorten accu's kan de Gysflash 6.24 PL laden?

Hij kan loodaccu's (Gel, AGM, vloeibaar) 24 V van 15 tot 125 Ah (tot 170 Ah in onderhoud) laden en lithiumaccu's 24 V: Lithium-ijzerfosfaat (LFP/LiFePO4) van 2 tot 125 Ah, en standaard lithium-ion (NMC, NCA, LCO, Li-Po, MCO) van 2 tot 125 Ah.

Hoe start ik een laadcyclus met de Gysflash 6.24 PL?

Sluit de lader aan op de accu en vervolgens op het lichtnet (220-240 V). Druk 3 seconden op de zwarte knop (⚫) om te ontgrendelen, selecteer de modus met de ▶-knop, druk dan 3 seconden op ▶ om te vergrendelen. Het laden start automatisch na 5 seconden.

Wat zijn de verschillende laadmodi?

Drie modi: Lood laden (29,2 V/6 A), Lithium-ion laden (28,7 V/6 A), en Lithium-ijzerfosfaat laden (27,6 V/6 A). Een UVP Wake UP-modus is beschikbaar voor lithiumaccu's in diepe ontlading.

Hoe lang duurt het om een accu op te laden?

De tijd hangt af van de capaciteit en het type. Voorbeelden voor lood van 20 Ah: ongeveer 2 uur (0 tot 90%). Voor 50 Ah: ongeveer 5 uur. Voor 125 Ah: ongeveer 13 uur. Voor lithium is het equivalent sneller (bijv. lithiumaccu 6 Ah komt overeen met lood 18 Ah en laadt in 1 uur).

Wat te doen als het lampje snel knippert?

Dit duidt op een omgekeerde polariteit, een te hoge spanning of kortsluiting in de kabels. Controleer de aansluitingen en zorg ervoor dat de accu 24 V is.

Is de lader beschermd tegen aansluitfouten?

Ja, hij heeft bescherming tegen omgekeerde polariteit, kortsluiting en een vonkvrij systeem. Hij is dubbel geïsoleerd en compatibel met de elektronica van voertuigen.

Kan ik deze lader gebruiken voor ontladen of gesulfateerde accu's?

Ja, de loodmodus bevat een herstelfase voor diep ontladen accu's en een ontzwavelingsfase bij 31,6 V voor gesulfateerde accu's.

Hoe onderhoud ik de lader?

Haal altijd de stekker uit het stopcontact voor onderhoud. Reinig de oppervlakken met een droge doek. Gebruik nooit oplosmiddelen of agressieve producten. De interne zekering moet door een professional worden vervangen.

Wat te doen als de lader niet start?

Controleer of de accu correct is aangesloten en of de lader op het lichtnet is aangesloten. Als het lampje brandt na het indrukken van ▶, is het laden onderbroken; druk opnieuw op ▶ om te hervatten. Als het lampje langzaam knippert, is de accu mogelijk defect.

Wat is de garantie op de Gysflash 6.24 PL?

De garantie is 2 jaar op onderdelen en arbeid vanaf de aankoopdatum, en dekt fabricagefouten. Zij dekt geen normale slijtage, schade door transport, verkeerd gebruik of omgevingsfactoren.

GEBRUIKSAANWIJZING Gysflash 6.24 PL GYS

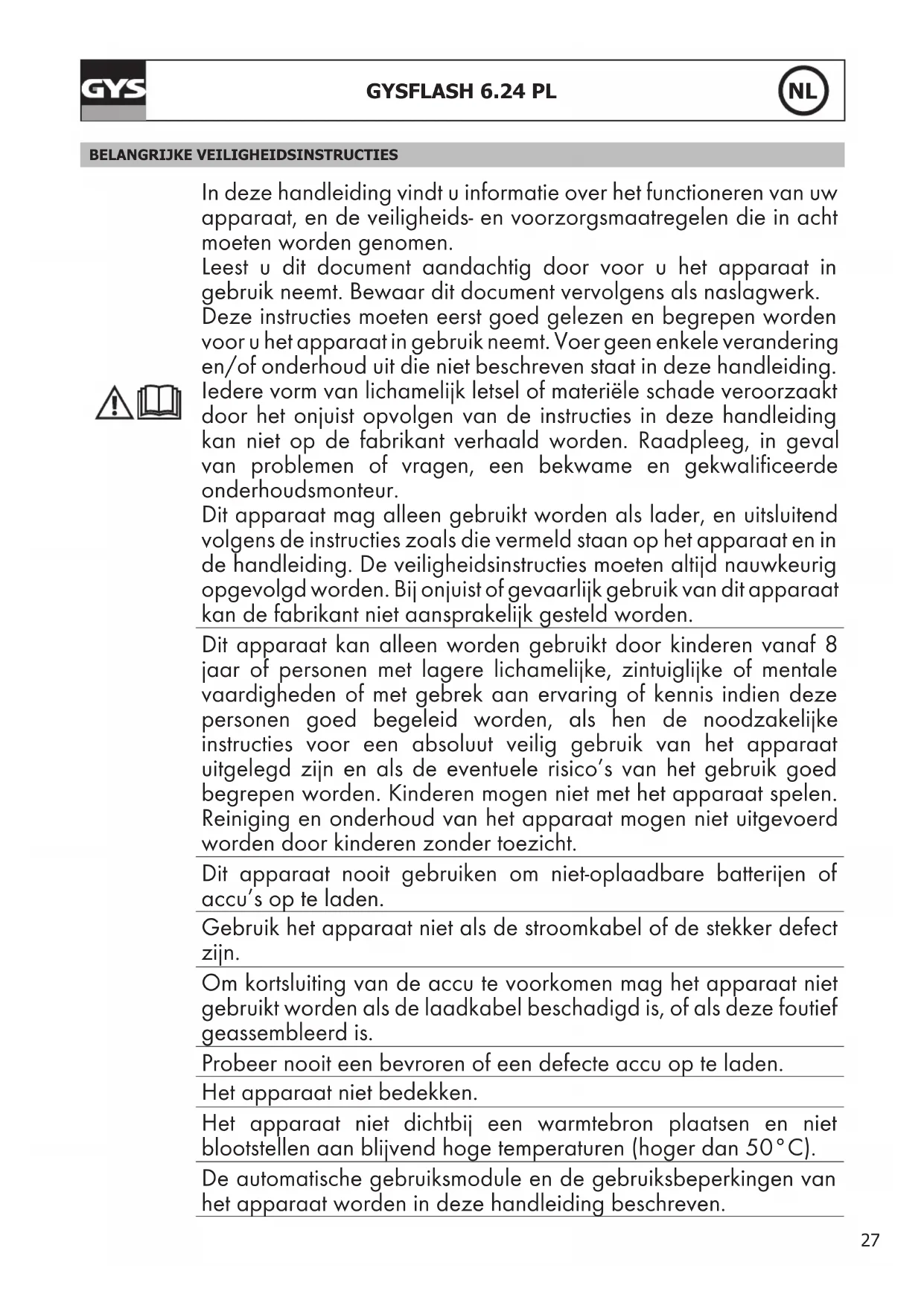

In deze handleiding vindt u informatie over het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen.

Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document vervolgens als naslagwerk.

Deze instructies moeten eerst goed gelezen en begrepen worden voor u het apparaat in gebruik neemt. Voer geen enkele verandering en/of onderhoud uit die niet beschreven staat in deze handleiding.

Iedere vorm van lichamelijk letsel of materiële schade veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan niet op de fabrikant verhaald worden. Raadpleeg, in geval van problemen of vragen, een bekwame en gekwalificeerde onderhoudsmonteur.

Dit apparaat mag alleen gebruikt worden als lader, en uitsluitend volgens de instructies zoals die vermeld staan op het apparaat en in de handleiding. De veiligheidsinstructies moeten altijd nauwkeurig opgevolgd worden. Bij onjuist of gevaarlijk gebruik van dit apparaat kan de fabrikant niet aansprakelijk gesteld worden.

Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar of personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis indien deze personen goed begeleid worden, als hen de noodzakelijke instructies voor een absoluut veilig gebruik van het apparaat uitgelegd zijn en als de eventuele risico's van het gebruik goed begrepen worden. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het apparaat mogen niet uitgevoerd worden door kinderen zonder toezicht.

Dit apparaat nooit gebruiken om niet-oplaadbare batterijen of accu's op te laden.

Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn.

Om kortsluiting van de accu te voorkomen mag het apparaat niet gebruikt worden als de laadkabel beschadigd is, of als deze foutief geassembleerd is.

Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat niet bedekken.

Het apparaat niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperaturen (hoger dan 50°C).

De automatische gebruiksmodule en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven.

Ontploffings- en brandgevaarlijk!

Een accu die wordt opgeladen kan explosief gas uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.
• Voorkom vlammen en vonken. Niet roken in de nabijheid van dit apparaat.
• Om kortsluiting te voorkomen moeten de delen van de accu die elektrisch contact kunnen geven afgeschermd worden.

Let op : zuur-projectie gevaar !

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.
• In geval van oog- of huidcontact : meteen afspoelen met water en onmiddellijk een arts raadplegen.

Aansluiten / Afkoppelen :

• Koppel het apparaat van de stroomvoorziening af voordat u de accu aansluit of loskoppelt.
• De accuklem die niet met het chassis is verbonden moet als eerste aangesloten worden. De andere verbinding moet plaats vinden op het chassis, ver van de accu en van de brandstofleidingen. De acculader moet vervolgens op het stroomnet aangesloten worden.
• Koppel, na het beëindigen van de laadprocedure, eerst de acculader van de netspanning af. Koppel daarna de aansluiting die op het chassis is aangesloten af, en pas daarna de verbinding met de accu. Respecteer altijd deze volgorde.

Aansluiten :

• Apparaat klasse II
• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren.

Onderhoud :

- Als de voedingskabel beschadigd is moet deze vervangen worden door de fabrikant, diens reparatie-dienst of een gelijkwaardig gekwalificeerde technicus, om zo gevaarlijke situaties te voorkomen.

- Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur uitgevoerd te worden.

- Waarschuwing! Haal altijd eerst de stekker uit het stopcontact alvorens eventuele onderhoudswerkzaamheden te verrichten.

- Dit apparaat behoeft geen speciaal onderhoud.

- Als de interne zekering beschadigd is, dient deze vervangen te worden door de fabrikant, zijn reparatie-dienst of een gelijkwaardig gekwalificeerde technicus, om zo ieder gevaar of risico te vermijden.

CE

• Gebruik nooit oplosmiddelen of andere agressieve schoonmaakmiddelen.
• De oppervlaktes van het apparaat reinigen met een droge doek.

Richtlijnen :

• Apparaat voldoet aan de Europese richtlijnen.
• Het certificaat van overeenstemming is beschikbaar op onze internet site.
  • EAC certificering (Euraziatische Economische Gemeenschap)

EAC

Afvalverwerking :

- Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen.

ALGEMENE OMSCHRIJVING

De GYSflash 6.24 PL is het ideale apparaat voor het opladen van de meeste lood-accu's (Gel, AGM, vloeibaar...) en lithium accu's type LFP / LiFePO4, en van het type lithium-ion «standaard» zoals NMC (Nikkel Mangaan Kobalt) accu's, NCA (Lithium Nikkel Kobalt Aluminium) accu's, LCO (Lithium Kobalt Oxide) accu's, Li-Po (Lithium Polymeer) accu's, MCO (Lithium Mangaan Kobalt Oxide) accu's enz..

Deze lader is perfect geschikt voor :

• Het opladen van 24 V (12 elementen van 2 V in serie) lood-accu's van 15 Ah tot 125 Ah, en tot 170 Ah voor druppelladen.
• Het opladen van 24 V LFP accu's (7 elementen van 3.7 V in serie) van 2 Ah tot 125 Ah, en tot 170 Ah voor druppelladen.
• Het opladen van 24 V Lithium-ion accu's (6 elementen van 4.2 V in serie) van 2 Ah tot 125 Ah, en tot 170 Ah voor druppelladen.

AUTOMATIC EXTERNAL AIR TEMP. SENSOR

De GYSflash 6.24 PL is uitgerust met een functie die ervoor zorgt dat tijdens het opladen van een accu automatisch de uitgaande spanning aangepast wordt aan de omgevingstemperatuur. Dit maakt het mogelijk de accu heel precies op te laden, afgestemd op de omgevingstemperatuur.

OPSTARTEN

1. Sluit de accu-lader aan op de accu met behulp van de door u gekozen accessoires (klemmen, kabelschoenen enz.).
2. Koppel de lader aan op de netspanning (enkelfase netwerk 220-240 Vac 50-60 Hz).
3. Ontgrendel de lader door 3 seconden lang op knop te drukken. Kies de module door opnieuw op knop te drukken.
   Vergrendel de module door opnieuw 3 seconden lang op knop ▶ te drukken. Na ongeveer vijf seconden start het laden automatisch op.
4. Tijdens het opladen geeft het apparaat het laadniveau aan. Wanneer het lampje OK knippert, is de accu gereed om een motor te starten. En wanneer het lampje blijft branden is de accu volledig opgeladen.
5. Het opladen kan op ieder gewenst moment onderbroken worden, door de stekker uit het stopcontact te halen of door op knop te drukken.
6. Koppel, na afloop van de laad-procedure, eerst de acculader van de netspanning af. Koppel daarna de aansluitingen op de accu los.

LAAD-MODULES

- Beschrijving Modules en Opties :

Module LADEN Lood (29.2 V/6 A) :

Module bestemd voor het laden van 24 V lood-accu's van 15 Ah tot 125 Ah en tot 170 Ah voor druppella-den. Automatische laadcyclus in zeven stappen.

Module LADEN Lithium-ion (NMC, NCA, Li-Po, LCO, MCO, ...) (28.7 V/6 A):

Module bestemd voor het laden van 24 V accu's Li-ion standaard van 2 Ah tot 125 Ah en tot 170 Ah voor druppelladen. Automatische laadcyclus in acht stappen.

Module LADEN Lithium Fer Phosphate (27.6 V/6 A) :

Module bestemd voor het laden van 24 V LiFePO4 accu's van 2 Ah tot 125 Ah en tot 170 Ah voor druppelladen. Automatische laadcyclus in acht stappen.

UVP wake up

Optie UVP Wake UP :

Bepaalde lithium accu's hebben een geïntegreerde UVP (Under Voltage Protection), die de accu in geval van diepe ontlading uitschakelt. Vanwege deze beveiliging kan de lader de accu niet detecteren. Kies deze optie om de UVP bescherming uit te schakelen, zodat de GYSflash 6.24 PL de accu kan opladen.

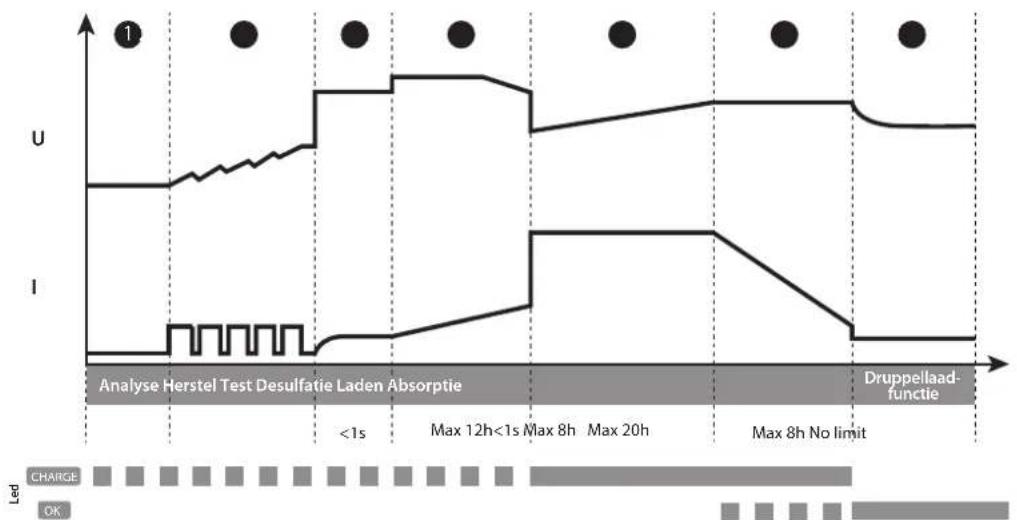

• Laadcurve lood-accu :

De GYSflash 6.24 PL gebruikt een geëvolueerde laadcurve in 7 stappen, die de optimale prestaties van uw lood-accu garandeert.

Analyseert de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)

Stap 2 : Herstel (3 A)

Algoritme van het herstel van de beschadigde elementen als gevolg van een diepe ontlading.

Stap ③ : Test

Test gesulfateerde accu.

Stap 5 : Laden (6 A)

Snel laden met maximale stroom, voor het bereiken van 80% van het laadniveau.

Stap 6 : Absorptie (29.2 V)

Laden met constante spanning, om het laadniveau naar 100% te brengen.

Stap 7: Druppellaadfunctie (27.2 V)

Handhaven van het maximale laadniveau van de accu.

Stap 4 : Desulfatie (31.6 V)

Algoritme van de desulfatie van de accu.

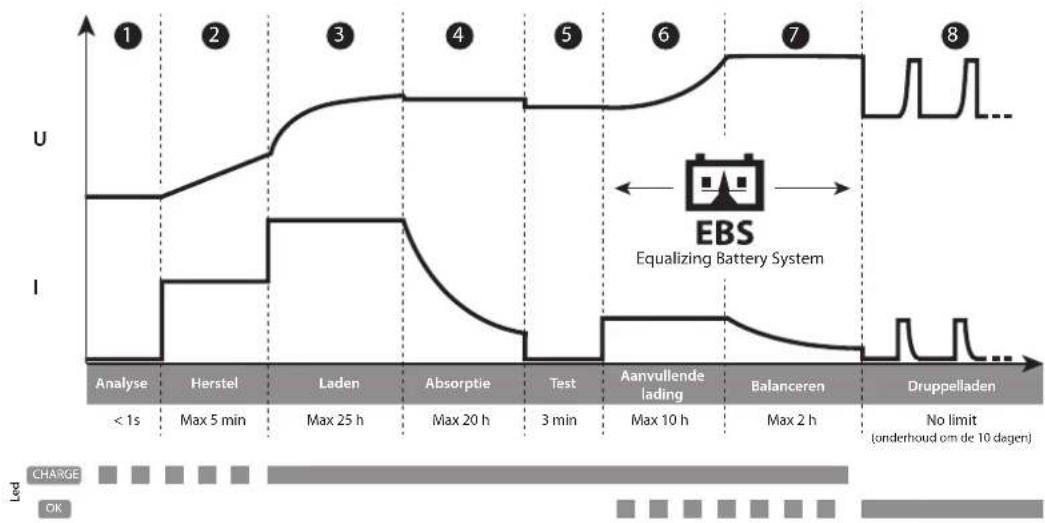

• Laadcurve lithium :

De GYSflash 6.24 PL gebruikt een geëvolueerde Lithium laadcurve in 8 stappen, die de optimale prestaties van uw lithium accu garandeert.

Stap 1 : AnalyseAnalyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)	Stap 5 : TestTest de capaciteit van de accu om het laadniveau te behouden.
Stap 2 : Herstel (0.5 A)Algoritme herstel als gevolg van een diepe ontlading.	Stap 6 : Aanvullende ladingLaden met beperkte stroom, om 100% van het laadniveau te bereiken.
Stap 3 : Laden (6 A)Snel laden met maximale stroom om zo 90% van het laadniveau te bereiken.	Stap 7 : Balanceren (29.4 V of 28.8 V)Balanceren van de accu-cellen
Stap 4 : Absorptie (27.6 V of 28.7 V)Laden met constante spanning om het laadniveau naar 98% te brengen.	Stap 8 : Druppelladen (27.2 V)Behoud van het maximale laadniveau van de accu, met om de tien dagen druppelladen.

●Geschatte oplaadtijd	Lood Lithium
Capaciteit van de accu 20 Ah 50 Ah 125 Ah				6 Ah(18 Ah EqPb*)	15 Ah(45 Ah EqPb*)	50 Ah(150 Ah EqPb*)	125 Ah(350 Ah EqPb*)
Laadtijd0% >> 90%	2 h 5 h	13 h 1 h 2	h 5 h 13 h

*Equivalent loodzuur accu : Een lithium accu beschikt over betere startcapaciteiten (CCA) dan een loodzuur accu. Daarom geven sommige fabrikanten van lithium accu's het equivalent van een loodzuur accu (EqPb) aan : de capaciteit die een loodzuur accu zou hebben met een identieke startcapaciteit. Bijvoorbeeld : een LFP accu van 10Ah zal dezelfde start-capaciteit hebben als een loodzuur accu van ongeveer 30 Ah.

- Beveiligingen :

De GYSFLASH 6.24 PL beschikt over een reeks beveiligingen tegen kortsluiting of ompoling. Het apparaat beschikt over een systeem dat vonkvorming tijdens het aankoppelen van de acculader op de accu voorkomt. De lader heeft een dubbele isolatie en is veilig tijdens gebruik met auto-elektronica.

De GYSFLASH 6.24 PL is uitgerust met een geïntegreerde temperatuur-sensor, die het apparaat in staat stelt om de laadstroom aan te passen aan de omgevingstemperatuur, om zodoende oververhitting van de interne elektronica te voorkomen.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

	Afwijkingen Oorzaken Oplossingen
1	Het lampje⚠ knippert snel.	OmpolingDe accu-spanning is te hoogKortsluiting klemmen	Controleer of de klemmen correct aangesloten zijnControleer of de accu een 12 V accu is
2	Het lampje⚠ knippert langzaam.	Accu buiten gebruik of zeer lage accu-spanning.	Vervang de accu.
3	Het lampje⚠ brandt.	Opladen mislukt, accu onherstelbaar beschadigd.	Vervang de accu en druk op▶om het laden weer op te starten.
4	Het lampje⚠ blijft branden, zelfs na een druk op de knop▶.	Thermisch defect	Omgevingstemperatuur te hoog (>50°C), ventileer het vertrek en laat de lader afkoelen.
5	Het lampje◀ knippert.	Acculader op stand-by.	Druk op de knop▶of sluit een accu op de accu-lader aan om de stand-by module te verlaten.
6	Het lampje◀ blijft branden.	Opladen onderbroken door een druk op de knop▶.	Druk opnieuw op▶, om het laden te hervatten.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).
• Een beschrijving van de storing.
