Connect AD12 - Convertisseur audio/vidéo MARMITEK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur audio/vidéo
Marque	Marmitek
Modèle	Connect AD12
Dimensions (H x L x P)	23 x 51 x 80 mm
Poids	45 g
Alimentation	100-240 VAC, 50/60 Hz, adaptateur 5 VDC
Entrées audio	2 x RCA (G/D) analogique
Sorties audio numériques	1 x Toslink (optique), 1 x coaxial (RCA)
Taux d'échantillonnage	48 kHz, 24 bits
Formats audio pris en charge	PCM stéréo 2CH non compressé
Rapport signal/bruit	≥ 80 dB
Bande passante	20 Hz - 20 kHz ± 3 dB
Utilisation	Intérieur uniquement
Consignes de sécurité	Lire le manuel avant utilisation, ne pas ouvrir, tenir hors de portée des enfants
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Réparabilité	Confier les réparations à un personnel qualifié
Conformité	Directives 2014/30/EU, 2014/35/EU, 2017/2102, 2009/125/EC
Accessoires inclus	Adaptateur secteur
Fonction principale	Conversion de signal audio analogique (RCA) vers numérique (optique/coaxial)

FOIRE AUX QUESTIONS - Connect AD12 MARMITEK

Comment brancher le Connect AD12 ?

Connectez votre source audio (ex: platine vinyle) aux entrées RCA (rouge/blanc) du Connect AD12. Reliez la sortie numérique (optique ou coaxiale) à votre amplificateur. Branchez l'adaptateur secteur et placez l'interrupteur sur ON.

Aucun son après connexion, que faire ?

Vérifiez que l'interrupteur est en position ON. Assurez-vous que le câble optique ou coaxial est correctement inséré. Vérifiez les réglages de votre source audio et de votre amplificateur (sélectionner l'entrée numérique). Consultez les manuels respectifs.

Comment utiliser la sortie optique Toslink ?

Retirez les caches de protection du câble optique avant insertion. Ne pliez pas le câble, il est fragile. Branchez une extrémité sur la sortie optique du Connect AD12 et l'autre sur l'entrée optique de votre amplificateur.

Le Connect AD12 est-il compatible avec une platine vinyle sans préampli phono ?

Non, le Connect AD12 ne dispose pas d'un préamplificateur phono intégré. Votre platine doit avoir un préampli phono intégré ou vous devez en utiliser un externe avant le convertisseur.

Puis-je utiliser le Connect AD12 avec une source audio numérique ?

Non, le Connect AD12 convertit uniquement l'audio analogique (RCA) en numérique. Il ne peut pas convertir du numérique vers analogique. Pour l'inverse, utilisez un convertisseur N/A.

Quel type de câble coaxial utiliser ?

Un câble coaxial audio standard avec connecteurs RCA. Assurez-vous qu'il est de bonne qualité pour éviter les pertes de signal. La longueur maximale recommandée est de 10 mètres.

Le voyant ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise murale fonctionne. Si le voyant reste éteint, l'appareil peut être défectueux. Contactez le service client.

Puis-je brancher plusieurs appareils sur le Connect AD12 ?

Non, le Connect AD12 ne possède qu'une seule entrée stéréo RCA. Vous ne pouvez connecter qu'une seule source à la fois. Utilisez un sélecteur audio si nécessaire.

Quels formats audio sont supportés ?

Le Connect AD12 prend en charge le PCM stéréo 2CH non compressé à 48 kHz et 24 bits. Les formats compressés comme Dolby Digital ne sont pas supportés.

Comment nettoyer l'appareil ?

Débranchez l'adaptateur secteur. Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Ne laissez pas pénétrer de liquide à l'intérieur.

MODE D'EMPLOI Connect AD12 MARMITEK

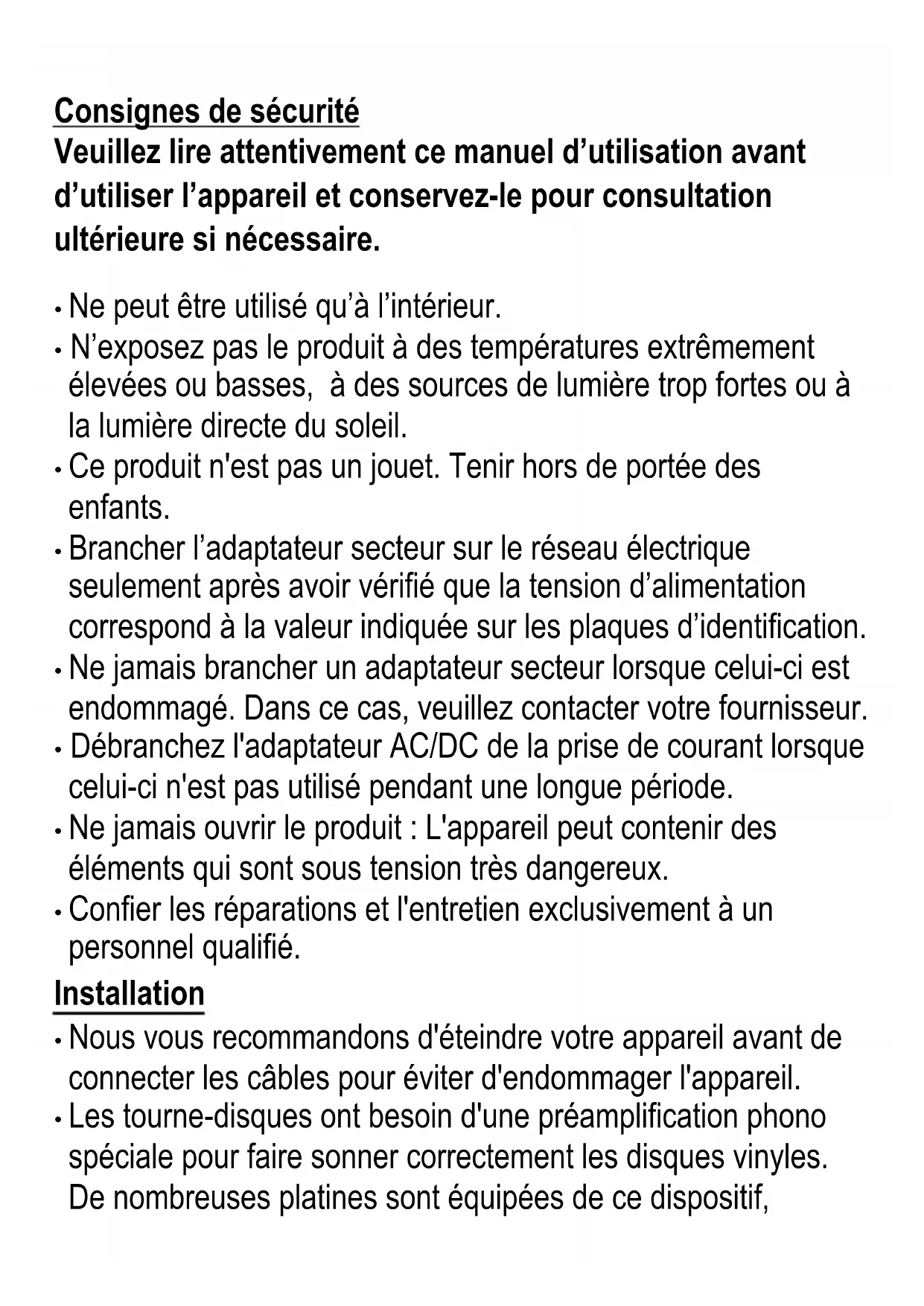

Consignes de sécurité

Veuillez lire attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour consultation ultérieure si nécessaire.

• Ne peut être utilisé qu'à l'intérieur.
• N'exposez pas le produit à des températures extrêmement élevées ou basses, à des sources de lumière trop fortes ou à la lumière directe du soleil.
• Ce produit n'est pas un jouet. Tenir hors de portée des enfants.
• Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification.
• Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.
• Débranchez l'adaptateur AC/DC de la prise de courant lorsque celui-ci n'est pas utilisé pendant une longue période.
• Ne jamais ouvrir le produit : L'appareil peut contenir des éléments qui sont sous tension très dangereux.
• Confier les réparations et l'entretien exclusivement à un personnel qualifié.

Installation

• Nous vous recommandons d'éteindre votre appareil avant de connecter les câbles pour éviter d'endommager l'appareil.
• Les tourne-disques ont besoin d'une préamplification phono spéciale pour faire sonner correctement les disques vinyles. De nombreuses platines sont équipées de ce dispositif,

d'autres non. Ce produit ne dispose pas d'un préamplificateur phono intégré.

- Veuillez prendre garde à ne pas plier le câble optique (Toslink), celui-ci est très fragile.

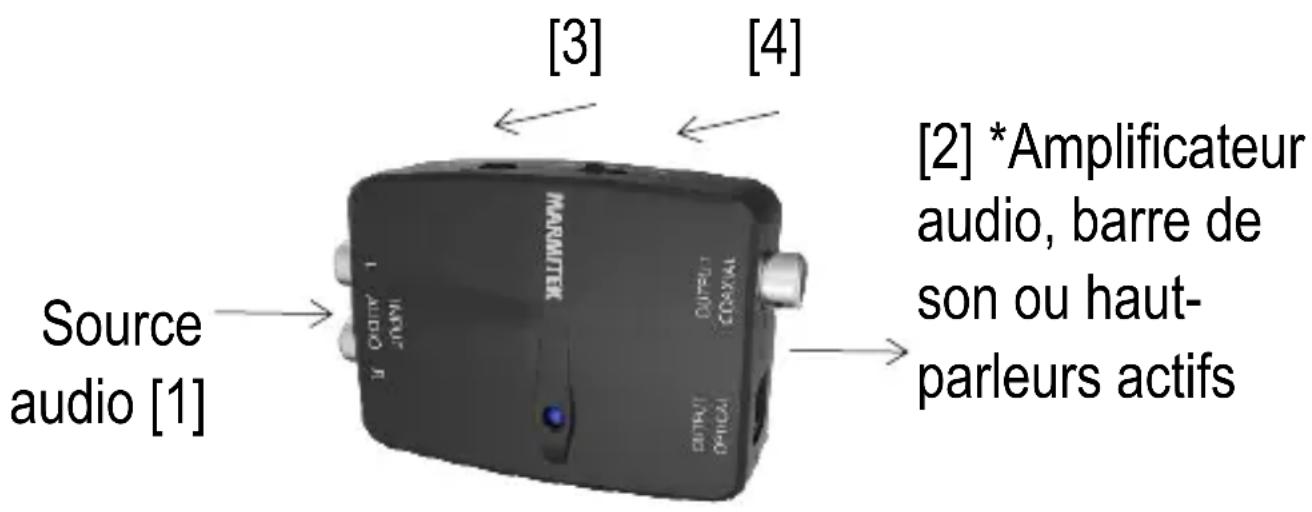

1. Connectez la source audio à l'entrée analogique [1] du Connect AD12™ à l'aide du câble audio RCA.
2. Connectez l'amplificateur audio* à la sortie audio numérique [2] du Connect AD12™ à l'aide d'un câble audio coaxial ou optique.
3. Connectez l'adaptateur électrique [3] et branchez-le dans la prise électrique.
4. Placez l'interrupteur [4] en position ON et vérifiez que la connexion audio fonctionne.

Utilisation

Si la connexion audio ne fonctionne pas (bien), veuillez consulter le manuel d'utilisation de votre source audio et/ou de votre Amplificateur Audio pour les réglages corrects.

Foire aux questions (FAQ)

Pour toutes questions veuillez consulter le site internetwww.marmitek.com.

Spécifications techniques

Connexions

Entrée AV 2 x RCA (G/D)

Sortie AV 1 x Toslink (optique), 1 x coaxial (RCA)

Audio

Taux d'échantillonnage 48 kHz, 24 bits

Formats audio PCM stéréo 2CH non compressé

Rapport signal/bruit ≥ 80 dB

Gamme de fréquences 20 Hz - 20 kHz ± 3 dB

Généralités

Dimensions (h x l x p) 23 x 51 x 80 mm

Poids 45 grammes

Alimentation 100 - 240 VAC 50/60 Hz, adaptateur 5 VDC

Déclaration de conformité

Par la présente, Marmitek BV, déclare que ce Connect AD12™ est conforme aux exigences essentielles des directives 2014/30/EU, 2014/35/EU, 2017/2102 et 2009/125/EC : 2019/1782.

La déclaration de conformité complète est disponible sur www.marmitek.com/en/declarations-of-conformity/. Un guide d'utilisation et des instructions plus détaillées sont disponibles sur notre site Web à l'adresse www.marmitek.com.
