BEDIENUNGSANLEITUNG Connect AD12 MARMITEK
- Ausschließlich für Verwendung in Innenräumen.
- Setzen Sie dieses Produkt nicht extrem hohen oder niedrigen Temperaturen, starken Lichtquellen und direkter Sonneneinstrahlung aus.
- Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
- Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt.
- Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.
- Entfernen Sie den AC/DC Speisungsadapter aus der Steckdose, wenn Sie das Gerät längere Zeit nicht nutzen.
- Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht.
- Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
- Plattenspieler benötigen eine spezielle Phono-Vorverstärkung, damit Vinyl-Schallplatten richtig klingen. Bei vielen Plattenspielern ist dies eingebaut, bei manchen nicht. Dieses Produkt verfügt nicht über einen eingebauten Phono- Vorverstärker.Installation
- Um mögliche Beschädigen an Ihren Geräten vorzubeugen empfehlen wir, die Geräte erst auszuschalten, bevor Sie die Kabel anschließen.
- Biegen Sie das optische (Toslink) Kabel niemals, denn es ist sehr empfindlich.

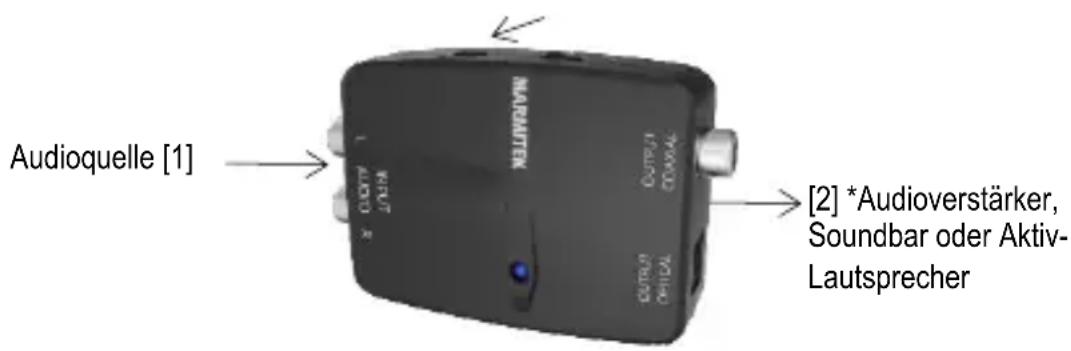

1. Schließen Sie die Audioquelle mit dem RCA-Audiokabel an
den analogen Eingang[1] des Connect AD12™ an.
2. Verbinden Sie den Audioverstärker über ein koaxiales oder
optisches Audiokabel mit dem digitalen Audioausgang [2] des Connect AD12™.
3. Schließen Sie den Speisungsadapter [3] an und verbinden
Sie ihn mit der Steckdose.
4. Stellen Sie den Schalter [4] in die Position ON und prüfen
Sie, ob die Audioverbindung funktioniert. Audioquelle [1] [2] *Audioverstärker, Soundbar oder Aktiv- LautsprecherAnwendung Sollte die Audioverbindung nicht (optimal) funktionieren, ziehen Sie dann für die entsprechenden Einstellungen die Gebrauchsanleitung Ihrer Tonquelle und/oder Ihres Audioverstärkers zurate. Häufig gestellte Fragen (FAQs) Schauen Sie auf www.marmitek.com, wenn Sie noch weitere Fragen haben. Technische Daten Eingänge und Ausgänge Audio-Eingang : 1x links/rechts Stereo (RCA) Eingangspegel : 2 V (Vrms) Typ. Frequenzgang : 20-20 kHz, +/- 3 dB ADC-SNR: >= 95 dB Audio-Ausgang 1: 1x S/PDIF optisch (Toslink) Audio-Ausgang 2: 1x S/PDIF koaxial Unterstützte Audioformate: LPCM 44,1 KHz Gehäuse Abmessungen (H x B x T): 80 x 51 x 23 mm Gewicht: 45 g Stromversorgung Externer Netzadapter: 100-240VAC @ 50-60Hz Eingang: 5VDC bei 600mA Verlustleistung Strom @5V: Max. 120 mAKonformitätserklärung Hiermit erklärt Marmitek BV, dass dieser Connect AD12™ den grundlegenden Anforderungen der Richtlinien 2014/30/EU, 2014/35/EU, 2017/2102 und 2009/125/EC: 2019/1782 entspricht. Die vollständige Konformitätserklärung ist unter www.marmitek.com/en/declarations-of-conformity/ verfügbar. Ausführlichere Benutzerhandbücher und Anleitungen finden Sie auf unserer Website unter www.marmitek.comConsignes de sécurité Veuillez lire attentivement ce manuel d’utilisation avant d’utiliser l’appareil et conservez-le pour consultation ultérieure si nécessaire.
