BEDIENUNGSANLEITUNG MegaView 251 Pro MARMITEK

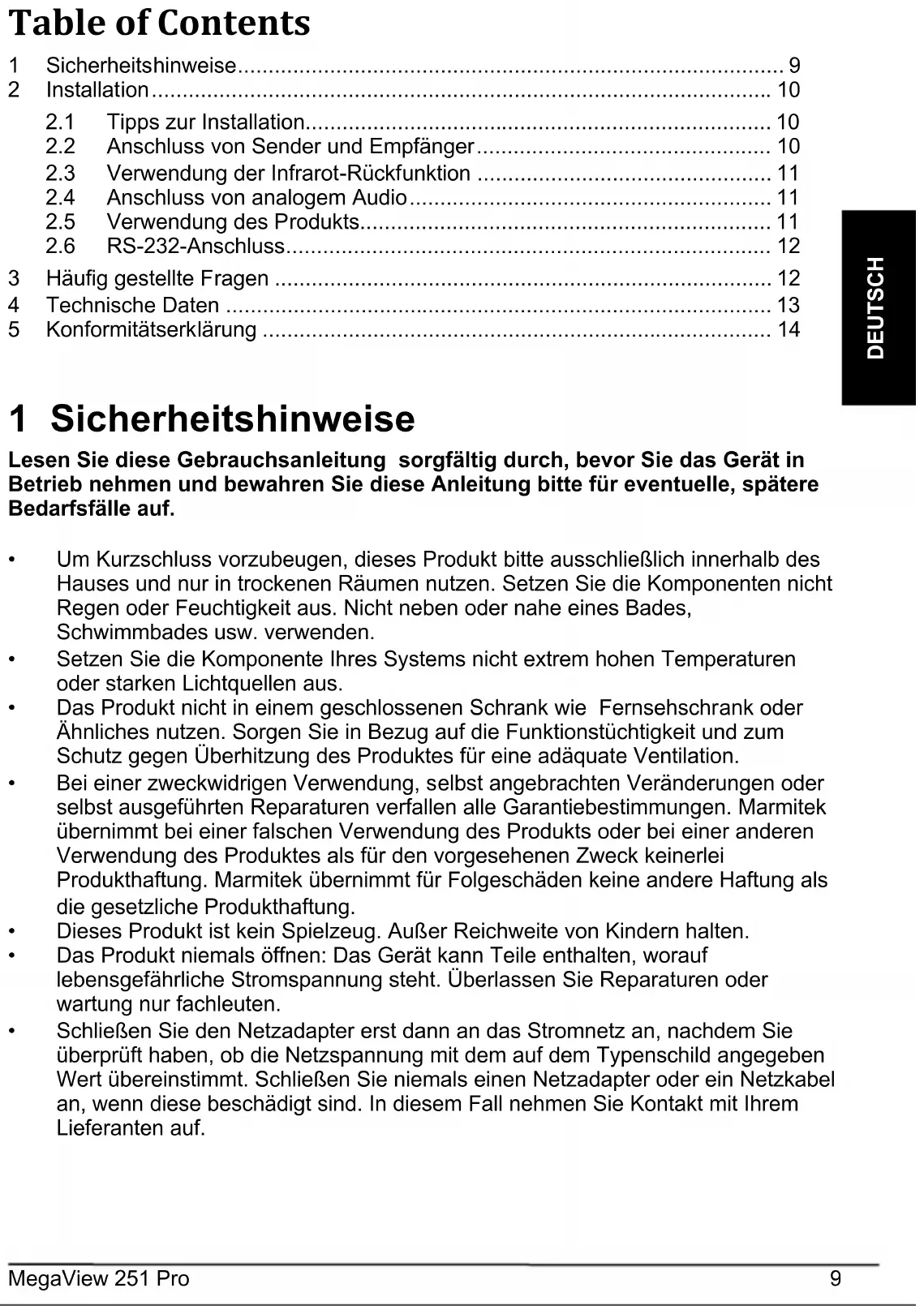

1 Sicherheitshinweise 9
2 Installation 10

2.1 Tipps zur Installation 10
2.2 Anschluss von Sender und Empfänger 10
2.3 Verwendung der Infrarot-Rückfunktion 11
2.4 Anschluss von analogem Audio 11
2.5 Verwendung des Produkts 11
2.6 RS-232-Anschluss 12

3 Häufig gestellte Fragen 12
4 Technische Daten 13
5 Konformitätserklarung 14

1 Sicherheitshinweise

Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betriebnehmen und bewahren Sie diese Anleitungitte für eventuelle, spätere Bedarfsfälle auf.

Um Kurzschluss vorzubeugen,这点es Produktitte ausschlieich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, Schwimmbades usw. verwenden.
- Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
Das Produkt nicht in einem geschlossenen Schrank wie Fernsehschrank oder Ahnliches nutzen. Sorgen Sie in Bezug auf die Funktionstüchtigkeit und zum Schutz gegen Überhitzung des Produktes für eine adäquate Ventilation.
- Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
- Dieses Produkt ist kein Spielzeug. Außen Reichweite von Kindern halten.
Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung stehen. Überlassen Sie Reparaturen oder wartung nur fachleuten.
- Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In thisum Fall erhmen Sie Kontakt mit ihrem Lieferanten auf.

2 Installation

2.1 Tipps zur Installation

• Schalten Sie zunachst alle Geräte (TV und HDMI Quellen) aus, bevor Sie diese an den MegaView 251 Pro anschließen. Entfernen Sie den Stecker aus der Steckdose, falls diese nicht ausgeschaltet werden können.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.

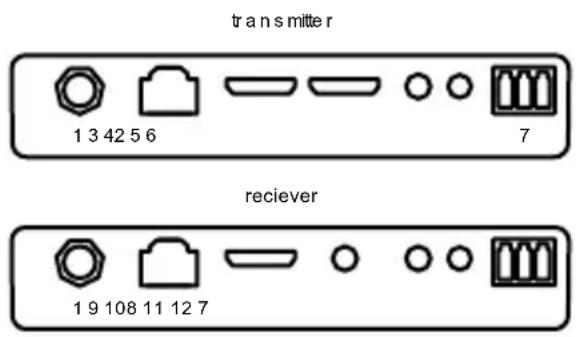

2.2 Anschluss von Sender und Empfänger

Um das ordnungsgemäß Funktionieren des Systems zu überprüfen, ist es ratsam, die Einrichtung zunachst mit einem kurzen CAT5e/6-Kabel zu testen.

1. Verbinden Sie die HDMI-Quelle über ein High Speed HDMI®-zertifiziertes Kabel mit dem MegaView 251 Pro Sender [4].
2. Optional: Wenn Sie die HDMI-Übertragung auch in thisem Raum sehen möchten, schreiben Sie ein High Speed HDMI®-zertifiziertes Kabel an den HDMI-Anschluss mit der Bezeichnung „HDMI OUT"[3] am Sender an.
3. Schlieben Sie den MegaView 251 Pro-Empfänger mit einem High Speed HDMI®-zertifizierten Kabel an das Display oder den Projektor [9] an.
4. Für den Anschluss des MegaView 251 Pro Senders[2] an den Empfänger [8] verwenden Sie ein CAT5e/6-Ethernet-Kabel.

Hinweis: Es ist nicht möglich, MegaView 251 Pro an ein bestehendes Heimnetzwerk (LAN) anzuschreiben, da dies zu Schaden am Gerät führen kann.

1. Verbinden Sie den Netzadapter [1] mit dem Anschluss 'DC 12V' am MegaView 251 Pro und stecken Sie den Adapter in eine Steckdose. Der MegaView 251 Pro Unterstützung bi-directionales Power-over-Cable (PoC). Das heißt, dass Sie den Stromadapter entweder an den Sender oder an den Empfänger anschließen können. Dies macht die Verwendung von zwei Stromadaptern überflüssig.

Hinweis: Stellen Sie den MegaView 251 Pro-Sender oder -Empfänger nicht in einem geschlossenen Raum auf, z. B. in einem Fernsehschrank oder ähnlichem. Achten Sie auf ausreichende Belüftung, damit das Produkt ordnungsgemäß Funktioniert und vor Überhitzung geschützt ist.

2.3 Verwendung der Infrarot-Rückfunktion

Der MegaView 251 Pro ist mit einem integrierten „Infrarot-Rückkanal“ ausgestattet, der die Bedienung des angeschlossenen Quellgeräts von einem anderen Raum aus ermöglich, in dem sich das Display befindet.

1. Verbinden Sie den IR-Empfänger mit dem MegaView 251 Pro-Empfänger [11].
2. Platzieren Sie den IR-Empfänger so, dass er für ihre Infrarot-Fernbedienu sightbar ist und die gesendeten Befehle empfangen kann (bis zu 8 Meter).
3. Probieren Sie vor dem endgültigen Anbringen des IR-Empfängers aus, welche Position die richtige ist.
4. Verbinden Sie das IR-Veränderungskabel mit dem MegaView 251 Pro Sender [6].
5. Sorgen Sie davon, dass die LED des IR-Veränderungskabels/genau am Infrarotsensor des A/V-Geräts angebracht ist (dies kann bei einigen Geräten sehr genau sein). Zur Bestimmung der genauen Position leuchten Sie mit einer Taschenlampe auf die Vorderseite des Geräts unduchen nach dem Fenster des IR-Sensors.
6. Ermitteln Sie die richtige Position, bevor Sie den IR-LED endgültig anbringen.

Hinweis: Die Klebestreifen konnen auf bestimmen Oberflächen Verfärbungen verursachen oder beim Entfernen Kleberrückstände hinterlassen.

Der MegaView 251 Pro unterstützt den bidirektionalen IR-Durchgang. Mit dieser Funktion lässt sich auch ein IR-Gerät auf der Empfängerseite bedieten.

1. Verbinden Sie den IR-Empfänger mit dem MegaView 251 Pro Sender [5].
2. Verbinden Sie das IR-Veränderungskabel mit dem MegaView 251 Pro-Empfänger [12].
3. Sorgen Sie davon, dass die LED des IR-Veränderungskabels besteht am Infrarotssensor des A/V-Geräts angebracht ist (dies kann bei einigen Geräten sehr heißt sein). Zur Bestimmung der genauen Position leuchten Sie mit einer Taschenlampe auf die Vorderseite des Geräts unduchen nach dem Fenster des IR-Sensors.

2.4 Anschluss von analogem Audio

Der eingebaute Audio-De-Embedder kann zum Anschluss des MegaView 251 Pro an ein separates analoges Audiosystem verwendet werden. Schließen Sie den Audioanschluss [10] des MegaView 251 Pro Empfängers über ein 3,5-mm-Stereo-Miniklinkenkabel an das analoge Audiosystem an.

Hinweis: Zur Nutzung der Audio-De-Embedder-Funktion muss das AudioAusgangsformat am HDMI-Quellgerät auf PCM eingestellt sein.

2.5 Verwendung des Produkts

1. Schalten Sie das an den MegaView 251 Pro-Sender angeschlossene HDMI-Quellgerät ein.
2. Schalten Sie das Anzeigegerät ein und wahren Sie den mit dem MegaView 251 Pro-Empfänger verbundenen Eingang.
3. Sie empfangen nun das Video von dem angeschlossenen A/V-Gerät.
4. Mit der Infrarot-Rückfunktion konnen Sie das HDMI-Quellgerät bedieren.

2.6 RS-232-Anschluss

Der MegaView 251 Pro unterstützen bidirektionales RS-232-Passthrough. Dank dieser Passthrough-Funktion lässt sich RS-232-Befehle vom Sender an den Empfänger bzw. vom Empfänger an den Sender senden.

RS-232-Geräte können über die mitgelieferten 3-Pin-Phönix-Adapter an das MegaView 251 Pro angeschlossen werden.

3 Häufig gestellte Fragen

Zur Überprüfung des ordnungsgemäßen Funktionierens des Systems ist es ratsam, die Einrichtung zunachst mit einem kurzen CAT5e/6-Kabel zu testen.

Schlechtes (oder kein) Bild und Ton

Prufen Sie, ob das A/V-Gerät eingeschaltet ist.
- Verwenden Sie für eine optimale Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.
- Überprüfen Sie, ob ihre HDMI-Quellen und Ihr Fernsehgerät oder Projektor den Kopierschutz HDCP 2.2 (High Bandwidth Digital Content Protection) unterstützen.
- Kontrollieren Sie, ob das CAT5e/6-Kabel eine stabile Verbindung herstellt (keine Kabelfehler).
- Stellen Sie sicher, dass der RJ-45-Anschluss gemäß der Norm EIA/TIA T568B angeschlossen ist.
Die maximale Kabellänge sollte nicht übersritten werden.
Das System sollte soweit wie möglich von HF-Quellen (drahtlosen Geräten) halten installiert werden.

Die IR-Rückfunktion Funktioniert nicht

• Stellen Sie sicher, dass die IR-LED richtig eingesteckt ist.
  Variieren Sie die Position des IR-Empfängers und des IR-Kabels.
  Der IR-Empfänger hat eine Empfangsempfindlichkeit von max. 8 Meter.
  Die Reichweite hängt auch von der verwendeten Fernbedienung ab.

Haben Sie noch Fragen, die vorstehend nicht beantwortet wurden?

Besuchen Sieitte www.marmitek.com.

4 Technische Daten

Anschlüsse des Senders

Eingang 1xHDMI

1x IR in

Ausgang 1xHDMI

1x 3,5mm audio

1 x IR out

1xCAT5e/6,RJ45

1x RS-232

Anschlüsse des Empfängers

Eingang

1 x IR in

Ausgang 1xHDMI

1x IR out

1x RS-232

1 x CAT5e/6, RJ45

Video

Unterstützte Auflösungen

Datentransfer HDBaseT

Bandbreite 18 Gbps

HDMI-Standards

Farbformate RGB und YCbCr 4:4:4

Audio

Unterstützte HDMI Audioformate

DTS-HD Master Audio, DTS:X, Dolby TrueHD,

Dolby Atmos, Dolby Digital/AC3, LPCM7.1

and PCM 2.0CH

Unterstutzes analoges Audioformat PCM 2.0CH

Infrarot-Rückfunktion

Frequenzbereich 20~60KHz

IR-Empfangsreichweite 8 Meter

Gehäuse und Umgebung

Abmessungen

Gewicht

Umgebungstemperatur

Luftfeuchtigkeit

140 × 65 × 18 ~mm (beide TX und RX)

TX: 160 Gramm; RX: 155 Gramm

0 bis 40^ C

20% bis 90%

Stromversorgung

External Netzadapter

Leistungsaufnahme

100-240V@50-60Hz, 24VDC @ 1A

9,36 W

Spezifikationen können ohne vorhergehende Ankündigung geändert werden.

5 Konformitätserklärung

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes MegaView 251 Pro™ mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung).

Richtlinie 2014/35/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt.

Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 15. November 2017 zur Änderung der Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Verordnung (EU) 2019/1782 der Kommission vom 1. Oktober 2019 zur Festlegung von Okodesign-Anforderungen an externe Netzeleig gemäß der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates und zur Aufhebung der Verordnung (EG) Nr. 278/2009 der Kommission.

Sie können die vollständige Konformitätserklung unter http://www.marmitek.com lessen.

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven - Niederlande
