Caractéristiques techniques	Convertisseur audio/vidéo MARMITEK MegaView 251 Pro, supporte les résolutions jusqu'à 1080p, connectivité HDMI, entrée et sortie audio analogique.
Utilisation	Idéal pour connecter des appareils HDMI à des écrans ou projecteurs, compatible avec divers formats audio et vidéo.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les ports HDMI avec un chiffon sec, consulter le service après-vente pour toute réparation.
Sécurité	Utiliser uniquement avec des appareils compatibles, éviter l'exposition à l'humidité, débrancher l'appareil avant toute manipulation.
Informations générales	Produit conçu pour une utilisation domestique et professionnelle, garantie de 2 ans, documentation incluse dans l'emballage.

FOIRE AUX QUESTIONS - MegaView 251 Pro MARMITEK

Le MARMITEK MegaView 251 Pro ne s'allume pas. Que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de changer de prise ou d'utiliser un autre câble d'alimentation si possible.

Je ne reçois pas de signal vidéo. Que dois-je vérifier ?

Assurez-vous que le câble HDMI ou le câble vidéo est correctement connecté entre le convertisseur et les appareils source et cible. Vérifiez également que les appareils sont allumés et sélectionnés sur la bonne source d'entrée.

La qualité de l'image est mauvaise. Que puis-je faire ?

Vérifiez que les câbles sont en bon état et que les connexions sont solides. Essayez de changer de câble ou de réduire la distance entre les appareils. Assurez-vous également que les résolutions des appareils source et cible sont compatibles.

Comment changer la résolution de sortie du MARMITEK MegaView 251 Pro ?

Utilisez le bouton de sélection de la résolution sur le dispositif pour choisir la résolution souhaitée. Consultez le manuel d'utilisation pour plus de détails sur les options de résolution.

Le son ne fonctionne pas avec le MARMITEK MegaView 251 Pro. Que faire ?

Vérifiez que les câbles audio sont correctement connectés et que le volume sur tous les appareils est réglé. Assurez-vous que le bon format audio est sélectionné dans les paramètres de l'appareil source.

Le MARMITEK MegaView 251 Pro chauffe trop. Est-ce normal ?

Un certain échauffement est normal pendant le fonctionnement. Assurez-vous que le dispositif est bien ventilé et n'est pas obstrué par des objets. Si la chaleur semble excessive, débranchez-le et contactez le service client.

Comment réinitialiser le MARMITEK MegaView 251 Pro ?

Pour réinitialiser, débranchez l'appareil de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela peut résoudre des problèmes mineurs.

Le MARMITEK MegaView 251 Pro est-il compatible avec tous les appareils ?

Le MARMITEK MegaView 251 Pro est compatible avec la plupart des appareils HDMI, mais il est conseillé de vérifier les spécifications de votre appareil pour s'assurer de la compatibilité.

MODE D'EMPLOI MegaView 251 Pro MARMITEK

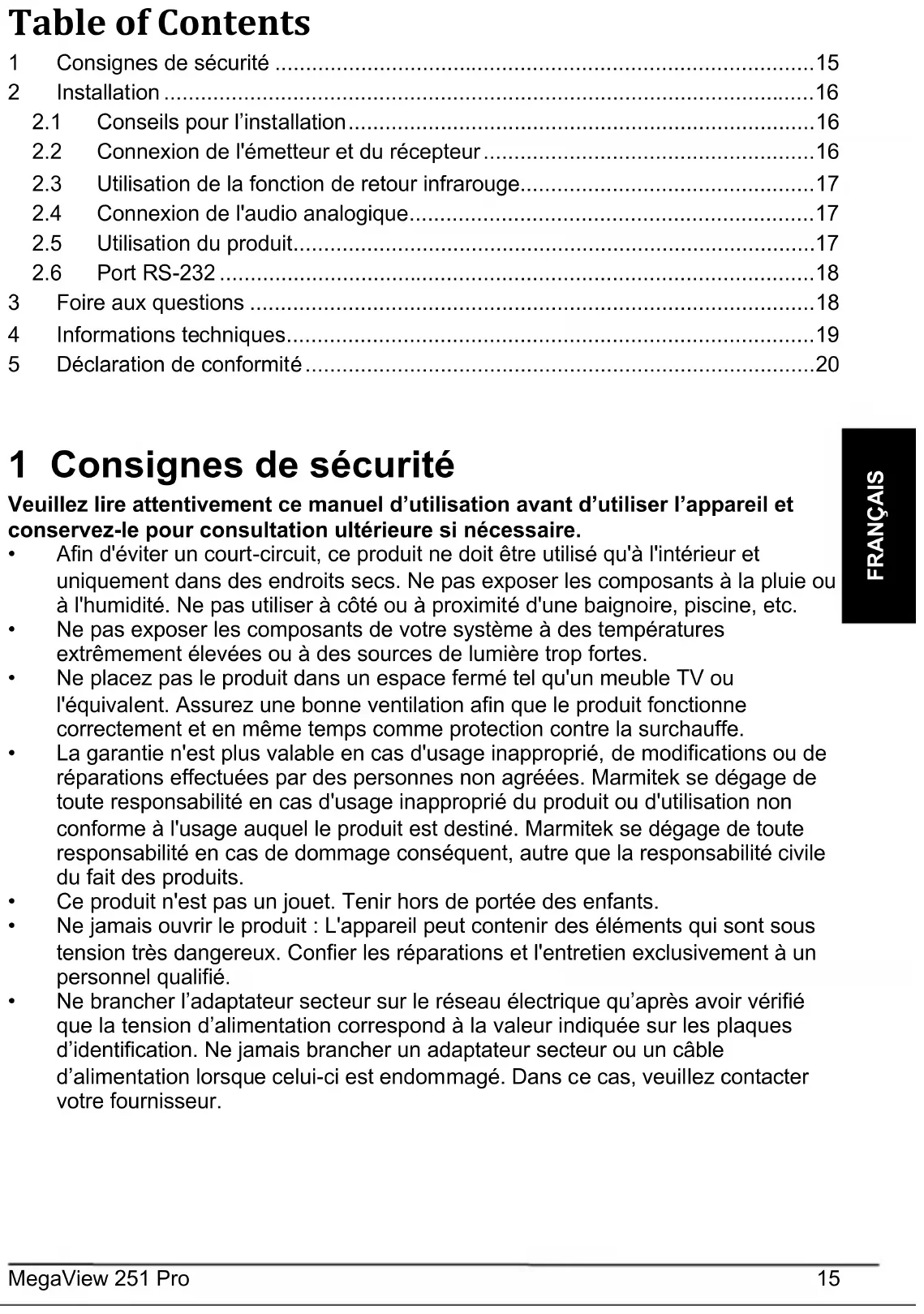

1 Consignes de sécurité 15
2 Installation 16

2.1 Conseils pour l'installation 16
2.2 Connexion de I'emetteur et du recepteur 16
2.3 Utilisation de la fonction de retard infrarouge 17
2.4 Connexion de I'audio analogique 17
2.5 Utilisation du produit 17
2.6 Port RS-232 18

3 Foire aux questions 18
4 Informations techniques 19
5 DeclaratiOn de conformite 20

1 Consignes de sécurité

Veuillez lore attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour consultation ultérieure si nécessaire.

• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté ou à proximité d'une baignoire, piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémenté élevées ou à des sources de lumière tropfortes.
• Ne placez pas le produit dans un espace fermé tel qu'un meuble TV ou l'équivalent. Assurez une bonne ventilation afin que le produit fonctionne correctement et en même temps comme protection contre la surchauffe.
  La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agréées. Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné. Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet. Tenir hors de portée des enfants.
• Ne jamais ouvrir le produit : L'appareil peut contir des éléments qui sont sous tension très dangereux. Confier les réparations et l'entretien exclusivement à un personnel qualifié.
• Ne brancher l'adaptateur secteur sur le réseau électrique qu'après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un cable d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

2 Installation

2.1 Conseils pour l'installation

• Eteignez tous les apparciels (televiseur et sources HDMI) avant de les connecter au MegaView 251 Pro. S'il n'est pas possible de les eteindre, debranchez la prise de courant.
  Utilisez uniquement des cables certifiés High Speed HDMI® pour obtenir la meilleure qualité d'image et de son.

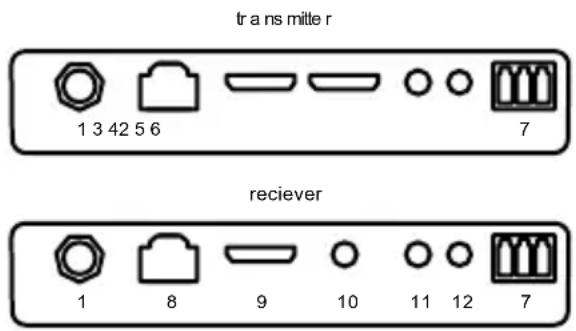

2.2 Connexion de l'émetteur et du récepteur

Afin de vérifier le bon fonctionnement du système, nous vous recommendons de tester d'abord la configuration en utilisant un cable court CAT5e/6.

1. Connectez la source HDMI à l'émetteur MegaView 251 Pro [4], en utilisant un cable certifié HDMI® haute vitesse.
2. Facultatif: Si vous souhaitez également continuer à visualiser le flux HDMI dans cette piece, utilisez un cable certifié HDMI® haute vitesse pour connecter un écran au port HDMI marqué « HDMI OUT » [3] sur l'émetteur.
3. Connectez le récepteur MegaView 251 Pro à l'écran ou au projecteur [9] à l'aide d'un cable certifié HDMI® haute vitesse.
4. Utilisez un cable Ethernet CAT5e/6 pour connecter l'émetteur [2] MegaView 251 Pro au récepteur [8].

Veuillez notes que le MegaView 251 Pro ne peut pas etre connecte a un reseau domestique existant (LAN). Cela pourrait endommager l'appareil.

1. Connectez l'adaptateur [1] à la connexion « DC 24V » du MegaView 251 Pro et branche-à une prise. Le MegaView 251 Pro prend en charge l'alimentation par cable bidirectionnelle (PoC). Cela signifie que vous pouvez connecter l'adaptateur soit à l'émetteur, soit au récepteur. Il n'est donc donc pas nécessaire d'utiliser deux adaptateurs.

Veuillez notes que l'émetteur ou le récepteur MegaView 251 Pro ne doit pas être placé dans un espace clos, tel qu'un meuble TV ou équivalent. Assurez une ventilation ajustée pour garantir le bon fonctionnement du produit et le protégger de la surchauffe.

2.3 Utilisation de la fonction de retard infrarouge

Le MegaView 251 Pro dispose d'un « canal de return infrarouge » intégré, qui vous permet de commander l'appareil source connecté depuis une autre piece où se trouve l'écran.

1. Connectez le récepteur IR au récepteur MegaView 251 Pro [11].
2. Positionnez le récepteur IR de manière à ce qu'il soit visible par votre télécommande infrarouge. Il pourrait ainsi recevoir les commandes transmises (jusqu'à 8 metres).
3. Faites des essais pour trouver la bonne position avant de fixer définitivement le récepteur IR.
4. Connectez le cable d'extension IR à l'émetteur MegaView 251 Pro [6].
5. Assurez-vous que la LED du cable d'extension IR est collée précisé sur le capteur infrarouge de l'appareil A/V (çala peut être extrémement précis sur certains appareils). La position exacte peut facilement être localisée en allumant une lampe de poche sur le panneau avant et en cherchant l'ouverture du capteur IR.
6. Faites des essais pour trouver la bonne position avant de fixer définitivement le LED IR.

Veuillez noter que les bandes adhesives peuvent provoquer la décoloration de certaines surfaces ou laisser des résidus d'adhésif lorsqu'elles sont retirees.

Le MegaView 251 Pro prend en charge la transmission IR bidirectionnelle. Cette fonction permet egressement d'utiliser un dispositif IR du cote du recepteur.

1. Connectez le récepteur IR à l'émetteur MegaView 251 Pro [5].
2. Connectez le cable d'extension IR au recepteur MegaView 251 Pro [12]
3. Assurez-vous que la LED du cable d'extension IR est collée précisé sur le capteur infrarouge de l'appareil A/V (çala peut être extrémement précis sur certains apparciels). La position exacte peut facilement être localisée en allumant une lampe de poche sur le panneau avant et en cherchant l'ouverture du capteur IR.

2.4 Connexion de l'audio analogue

Le séparateur audio intégré peut être utilisé pour connecter le MegaView 251 Pro à un système audio analogique séparé. Utilisez un cable mini-jack stéreo 3,5 mm pour connecter le port audio du récepteur MegaView 251 Pro [10] au système audio analogue.

Veuillez notes que pour utiliser la fonction séparation audio, le format de sortie audio de l'appareil source HDMI doit être régle sur PCM.

2.5 Utilisation du produit

1. Allumez l'appareil source HDMI connecté à l'émetteur MegaView 251 Pro.
2. Allumez le dispositif d'affichage et selectionnez l'entrée connectee au recepteur MegaView 251 Pro.
3. Vous allez maintainant receivevoir la video de l'appareil A/V connecté.
4. La fonction de return infrarouge vous permet de commander l'appareil source HDMI.

2.6 Port RS-232

Le MegaView 251 Pro prend en charge la transmission bidirectionnelle RS-232. Grace à cette fonction de transmission, les commandes RS-232 peuvent être envoyées de l'émetteur au récepteur, ou du récepteur à l'émetteur.

Les dispositifs RS-232 peuvent être connectés au MegaView 251 Pro à l'aide des adaptateurs Phoenix à 3 broches fournis.

3 Foire aux questions

Afin de vérifier le bon fonctionnement du système, il est conseilé de tester d'abord la configuration en utilisant un cable court CAT5e/6.

Faible (ou absence) d'image et de son

• Vérifiez que l'appareil A/V est bien allumé.
  Pour une qualité d'image et de son optimale, utilisez uniquement des câbles certifiés HDMI® haute vitesse.
• Vérifiez que vos sources HDMI et votre télé ou projecteur prennant en charge la protection contre la copie HDCP 2.2 (High Bandwidth Digital Content Protection ou Protection des contenus numériques haute définition).
• Vérifiez si le cable CAT5e/6 fournit une connexion solide (pas de defaults de cable).
• Vérifiez que la connexion RJ-45 a été établie conformément à la norme EIA/TIA T568B.
  Veuillez you assurer que la longueur maximale du cable n'est pas depassee.
• Installez votre système aussi loin que possible de toute source de fréquences radio (appareils sans fil).

La fonction de retard IR ne fonctionne pas

Assurez-vous que la LED IR est correctement branchée.
- Faites plusieurs essais afin de trouver le meilleur emplacement pour le recepteur IR et le cable IR.
Le récepteur IR a une sensibilité de réception de 8 metres max.
La portée dépend également de la télécommande utilisé.

Avez-vous des questions dont les réponses ne figurent pas ci-dessus?

Veuillez consultier le site www.marmitek.com.

4 Informations techniques

Émetteur de connexions

Entree 1xHDMI

1x IR in

Sortie 1x HDMI

1x 3,5mm audio out

1x IR out

1x CAT5e/6, RJ45

1x RS-232

Récepteur de connexions

Entree 1xCAT5e/6,RJ45

1x IR in

Sortie 1x HDMI

1x IR out

1x RS-232

Vidéo

Résolutions prises en charge 4K60 hz, 1080p, 1080i, 720p, 576p, 480p

Transfert de données HDBaseT

Bande passante

Normes HDMI

18 Gbps

HDMI 2.0b, HDR, DVI, EDID, CEC et HDCP 1.4/2.2

Audio

Formats HDMI audio pris en charge DTS-HD Master Audio, DTS:X, Dolby TrueHD, Dolby Atmos, Dolby Digital/AC3, LPCM7.1 and PCM 2.0CH

Formats audio analogiques PCM 2.0CH

pris en charge

Fonction de回头 infrarouge

Bande de fréquences 20 ~ 60 KHz

Emplacement et environnement

Dimensions 140× 65× 18mm TX et RX

Poids TX:160 grammes;RX:155 grammes

Température ambiente 0 à +40° C

Humidité de 20 à 90%.

Alimentation

Adaptateur externe 100-240V@50-60Hz, 24VDC @ 1A

Consommation 9,36 W

Les specifications peuvent etre modifiées sans préavis.

5 Déclaration de conformité

CE

Par la presente Marmitek BV déclare que l'appareil MegaView 251 Pro™ est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives:

Directive 2014/30/UE du Parlement européen et du Conseil du 26 février 2014 relative à l'harmonisation des législations des États membres concernant la compatibilité electromagnétique (refonte).

Directive 2014/35/UE du Parlement Européen et du Conseil du 26 février 2014 relative à l'harmonisation des législations des États membres concernant la mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension

Directive 2011/65/EU du Parlement Européen et du Conseil du 15 novembre 2017 modifiant la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques etlectroniques.

Règlement (UE) 2019/1782 de la Commission du 1er octobre 2019 établissant des exigences d'écoconception pour les sources d'alimentation externe en vertu de la directive 2009/125/CE du Parlement européen et du Conseil et abrogeant le règlement (CE) no 278/2009 de la Commission.

Vouss pouvez dire la déclaration de conformité complète à http://www.marmitek.com

Marmitek BV - Boîte postale 4257 - 5604 EG Eindhoven Pays-Bas
