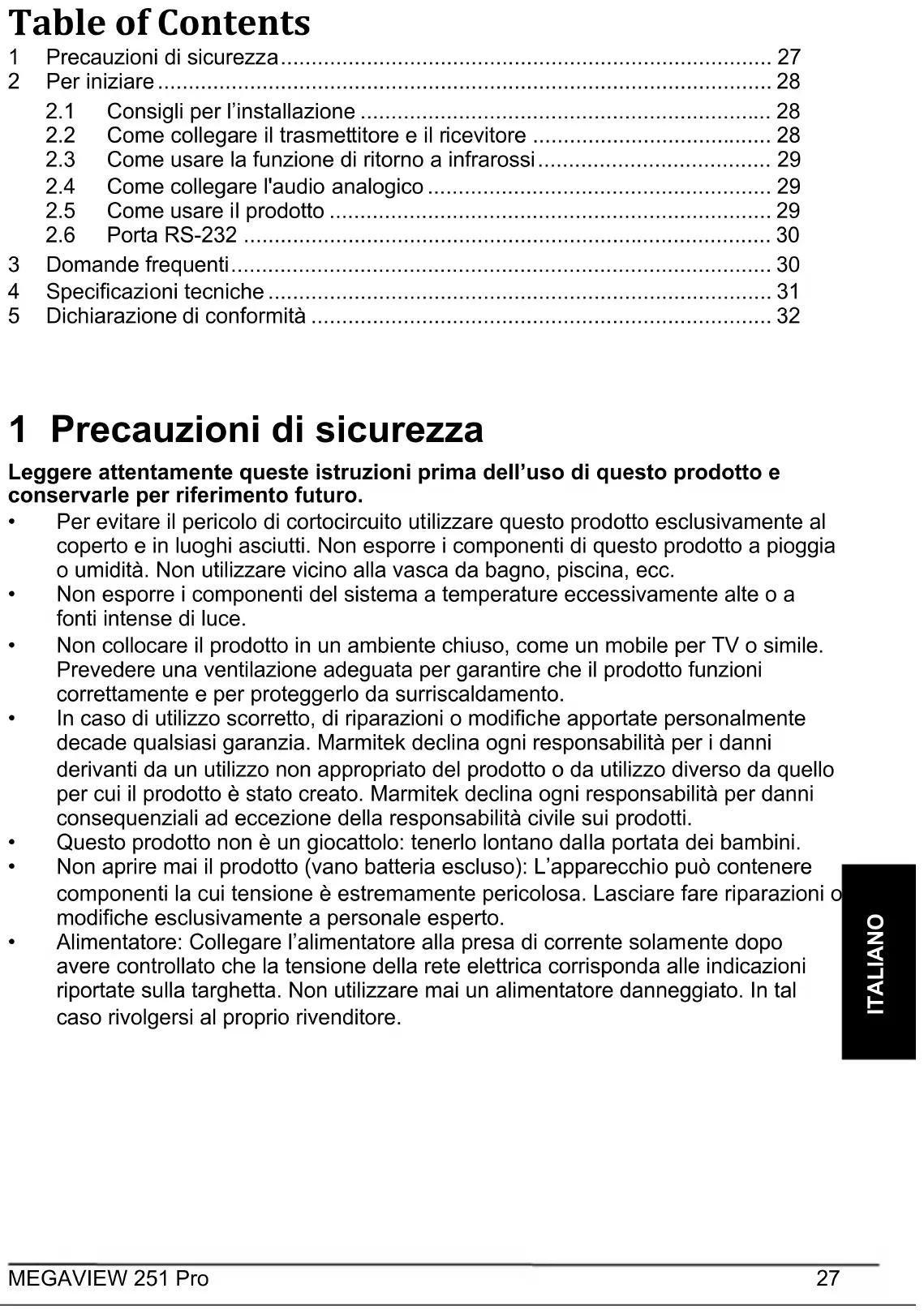

1 Precauzioni di sicurezza

Leggere attendamente queste istruzioni prima dell'uso di quello prodotto e conservarle per riferimento futuro.

Per evitare il pericolò di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
- Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
Non collocare il prodotto in un ambiente chiuso, come un mobile per TV o simile. Prevedere una ventilazione adeguata per garantire che il prodotto funzioni correttamente e per proteggerlo da surriscaldamento.
In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina agli responsabilità per danni consequencesi ad eccezione della responsabilità civile sui prodotti.
- Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
Non après mai il prodotto (vano batteria escluso): L'apparecchio peut contener componenti la cui tensione è estremamente pericolosa. Lasciarefare riparazioni o modifiche esclusivamente a personale esperto.
- Alimentatore: Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta. Nonutilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

2 Per iniziare

2.1 Consigli per l'installazione

• Spagnere tutte le apparecchiature (televisore e sorgenti HDMI) prima di collegarlo a MegaView 251 Pro. Se non possono essere spente, rimuovere la spina alla presa.
  Utilizzare solo cavi certificati HDMI® ad alta velocità per la migliorare qualità immagini e suoni.

2.2 Come collegare il trasmettitore e il ricevitore

Per verificare il corretto funzionamento del systema si consiglia per prima casa di testare la configurazione using an un cavo corto CAT5e/6.

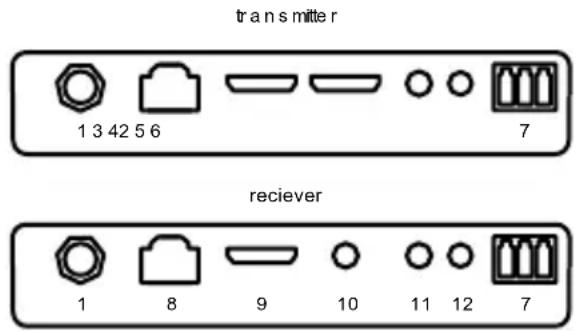

1. Collegare la sorgente HDMI al trasmettitore del MegaView 251 Pro [4], using un carrvo certificato HDMI ad Alta Velocita®.
2. Opzionale: Per continuare a vedere il segnale HDMIanche in questa stanza, usare un cavo certificato HDMI ad Alta Velocità per collegare un display alla porta HDMI contrassegnata "HDMI OUT"[3] sul trasmettitore.
3. Collegare il ricevitore del MegaView 251 Pro al display o proiettre [9] tramite un cavo certificato HDMI ad Alta Velocità®.
4. Usare un cavo Ethernet CAT5e/6 per connette il trasmettitore [2] MegaView 251 Pro al ricevitore [8].

Nota: Il MegaView 251 Pro non può essere collegato a una rete domestica (LAN), quello potrebbe danneggiare il disposizio.
5. Collegare l'adattatore per la corrente [1] al collegamento "DC 24" sul MegaView 251 Pro e attaccare l'adattatore a una presa elettrica. Il MegaView 251 Pro supporta il Power-over-Cable (PoC) bidirezionale. Questo significica che è possibile collegare l'adattatore per la corrente al trasmettitore o al ricevitore,enza bisogno di due adattatori separati.

Nota: Non posizionare il trasmettitore o il ricevitore del MegaView 251 Pro in uno spazio chiuso, come in mobili porta TV o simili. Il prodotto necessita di una ventilazione adeguata per assicurarse il corretto funzionamento ed evitare il surriscaldamento.

2.3 Come usare la funzione di ritorno a infrarossi

Il MegaView 251 Pro ha un "canale di ritorno a infrarossi" incorporato, che permette diutilizzare il dispositivo sorgente collegato da un'altra stanza dove si trovà il display.

1. Collegare il ricevitore IR al ricevitore del MegaView 251 Pro [11].
2. Posizione are il ricevitore IR in modo che sua visibile al telecomando infrarossi e in grado di ricevere i comandi trasmessi (fino a 8 metri).
3. Prima di attaccare definitivamente il ricevitore IR, cercare di trovare la posizione giusta.
4. Collegare il cavo estensore IR al trasmettitore MegaView 251 [6].
5. Assicurarsi che il LED del cavo estensore IR si allinei perfettamente al sensore infrarossi del dispositivo A/V (può essere estremamente accurato su alcuni dispositivi). La posizione esatta può essere identificata facilemente con una torcia davanti al pannello frontale e cercando la finestra del sensore IR.
6. Prima di attaccare definitivamente il ricevitore IR, cercare di trovare la posizione giusta.

Nota: Le strisce adesive potrebbero far scolorire alcune superficie o lasciare residui adesivi dopo la loro rimozione.

Il MegaView 251 Pro supporta il passsthrough bidirezionale IR, che consente l'uso di un dispositivo IR dal lato ricevitore.

1. Connettere il ricevitore IR al trasmettitore [5] del MegaView 251 Pro.
2. Connette il cavo di estensione IR al ricevitore [12] del MegaView 251 Pro.
3. Assicurarsi che il LED del cavo estensore IR si allinei perfettamente al sensore infrarossi del dispositivo A/V (può essere estremamente accurato su alcuni dispositivi). La posizione esatta può essere identificata fácilmente con una torcia davanti al pannello frontale e cercando la finestra del sensore IR.

2.4 Come collegare l'audio analogico

Il de-embedder incorp.orato più essere usato per collegare il MegaView 251 Pro a un sistema audio analogico separato. Usare un cavo mini-jack stereo da 3.5mm per collegare la porta [10] audio del ricevitore MegaView 251 Pro alsystema audio analogico.

Note: per usare il de-embedder audio, il fornato audio in uscita della sorgente HDMI deve essere impostato su PCM.

2.5 Come usare il prodotto

1. Accendere il dispositivo sorgente HDMI collegato al trasmettitore del MegaView 251 Pro.
2. Accendere il disposativo display e selezionare l'ingresso collegato al ricevitore del MegaView 251 Pro.
3. É ora possibile ricevere il segnale video dal dispositivo A/V collegato.
4. É possible usare il dispositivo sorgente HDMI using la funzione di ritorno infrarossi.

2.6 Porta RS-232

Il MegaView 251 Pro supporta il passsthrough bidirezionale RS-232. Questa funzione passsthrough permette di inviare comandi RS-232 dal trasmettitore al ricevitore e viceversa.

Include adattatori phoenix tripolari per il collegamento di dispositivi RS-232 al MegaView 251 Pro.

3 Domande frequenti

Per verificare il correto funzionamento del sistema si consiglia per prima casa di testare la configurazione usando un cavo corto CAT5e/6.

Audio e video assenti o di pessima qualità

• Verificare che il disposativo A/V sia acceso.
• Usare solo cavi certificati HDMI ad Alta Velocità® per la migliorare qualità audio e video.
• Verificare che le sorgenti HDMI e la TV o il proiettre supportino la protezione anticopia HDCP 2.2 (High Bandwith Digital Content Protection).
• Controllare se il cavo CAT5e/6 offre una connessione stabile (senza guasti dei cavi).
  Verificare se lo RJ-45 è stato collegato segundo lo standard EIA/TIA T568B.
• Assicursarsi di non superare la lunghezza massima del cavo.
  Installare il proprioarioistema quanto più lontano possibile da agli fonte RF (dispositivi wireless).

La funzione di ritorno IR non funziona

• Assicurarsi che il LED IR è stato collegato correttamente.
  Cercare di posizionare il ricevitore IR e il cavo LED IR.
  Il ricevitore IR ha una sensibilità di ricezione massima di 8 metri.
  Il raggio dipende ancche dal telecomando usato.

Visita il sito www.marmitek.com.

4 Specificazioni tecniche

Trasmettitore di connessioni

Ingresso: 1 x HDMI

1x IR in

Uscita: 1 x HDMI

1x 3,5mm audio out

1 x IR out

1xCAT5e/6,RJ45

1x RS-232

Ricevitore di connessioni

Ingresso: 1xCAT5e/6,RJ45

1 x IR in

Uscita: 1 x HDMI

1x IR out

1x RS-232

Video

Risoluzioni supportate: 4K60 hz, 1080p, 1080i, 720p, 576p, 480p

Trasferimento dati: HDBaseT

Banda larga:

Standard HDMI:

18 Gbps

HDMI 2.0b, HDR, DVI, EDID, CEC e HDCP

1.4/2.2

Formati colore RGB e YCbCr 4:4:4

Audio

Formatai audio HDMI supportati: DTS-HD Master Audio, DTS:X, Dolby TrueHD,

Dolby Atmos, Dolby Digital/AC3, LPCM7.1 and

PCM 2.0CH

Formati audio analogici supportati: PCM 2.0CH

Funzione di ritorno a infrarossi

Intervallo di frequenza

Raggio di ricezione IR: 8 metri

20 60kHz

Alloggio e ambiente

Dimensioni:

Peso:

Temperatura ambiente:

Umidita:

140 × 65 × 18 ~mm (sia TX che RX)

TX: 160 grammi, RX: 155 grammi

da 0 a 40^ C

da 20% a 90%

Alimentazione

Adattatore di potenza esterno: 100-240V@50-60Hz, 24VDC @ 1A

Corrente assorbita:

9,36 W

Le specifiche potrebbero subire variazioni alla preavviso.
