Tipo di prodotto	Convertitore audio/video
Marca	Marmitek
Modello	Connect DA21
Dimensioni (L x l x H)	Circa 80 x 60 x 25 mm
Peso	Circa 80 g
Alimentazione	Adattatore di rete 5V CC, 1A (incluso)
Consumo elettrico	Max 2,5 W
Ingresso video	HDMI (femmina)
Uscita video	Composito CVBS (RCA femmina)
Ingresso audio	HDMI (integrato)
Uscita audio	RCA stereo (femmina)
Risoluzione massima	720p / 1080i
Formati audio supportati	PCM 2.0
Cavo incluso	Cavo HDMI maschio a HDMI femmina, cavo RCA
Temperatura di funzionamento	0°C a 40°C
Manutenzione	Pulire con un panno asciutto e morbido. Non utilizzare solventi.
Sicurezza	Non esporre all'umidità o a temperature estreme.
Ricambi e riparabilità	Contattare il servizio clienti Marmitek per qualsiasi riparazione.
Garanzia	2 anni

Domande frequenti - Connect DA21 MARMITEK

Come collegare il convertitore Connect DA21?

Collegare la sorgente HDMI (es. decoder) all'ingresso HDMI del convertitore. Collegare l'uscita composita (RCA giallo) e audio (RCA rosso/bianco) al televisore. Alimentare il convertitore tramite l'adattatore di rete.

Il convertitore non si accende, cosa fare?

Verificare che l'adattatore di rete sia ben collegato e che la presa funzioni. Assicurarsi che il convertitore riceva almeno un segnale HDMI in ingresso.

Quale risoluzione è supportata dal Connect DA21?

Il convertitore supporta risoluzioni fino a 720p e 1080i. Converte automaticamente il formato di ingresso.

Perché l'immagine è in bianco e nero?

Assicurarsi che il cavo composito (giallo) sia collegato correttamente e che il televisore sia impostato sull'ingresso composito. Verificare inoltre che la sorgente invii un segnale NTSC/PAL compatibile.

L'audio non funziona, come risolvere?

Verificare i cavi RCA audio (rosso/bianco). Assicurarsi che la sorgente audio sia in PCM stereo. Il convertitore non gestisce l'audio Dolby o multicanale.

Posso collegare una sorgente 1080p?

Sì, ma l'uscita sarà limitata a 1080i o 720p secondo lo standard. Il convertitore riduce la risoluzione se necessario.

Il cavo HDMI fornito è lungo?

Il cavo HDMI maschio-femmina misura circa 15 cm. Utilizzare un cavo HDMI standard se è necessaria maggiore lunghezza.

Come pulire il convertitore?

Scollegare l'apparecchio. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare mai prodotti liquidi o abrasivi.

Il convertitore si surriscalda normalmente?

È normale che l'apparecchio si scaldi leggermente durante il funzionamento. Non coprirlo e assicurare una ventilazione intorno ad esso.

Dove trovare un manuale completo?

Il manuale dettagliato è disponibile per il download gratuito su notice-facile.com per il modello Connect DA21 di Marmitek.

MANUALE UTENTE Connect DA21 MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggio umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Non aprire mai il prodotto (vano batteria escluso): L'apparecchio può contenere componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• Batterie: conservare le batterie fuori dalla portata dei bambini. Consegnare le batterie agli appositi centri per lo smaltimento. Non utilizzare mai in combinazione batterie nuove e vecchie o di tipo diverso. Togliere le batterie quando l'apparecchio non viene utilizzato per un lungo periodo di tempo. Inserire correttamente le batterie prestando attenzione alla polarità (+ / -): un errato posizionamento delle batterie può provocare una esplosione.
• Collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.

INTRODUZIONE

Congratulazioni per l'acquisto del Connect DA21™ di Marmitek! Questo convertitore con- verte un segnale Toslink o coassiale digitale ad un segnale stereo sinistro/destro. Per rende- re la vostra fonte audio adatta in modo facile e rapido a collegarla all'amplificatore audio. I prodotti di Marmitek sono fabbricati con la massima cura e sono di alta qualità. Vi preghiamo di leggere attentamente questo manuale e seguite le istruzioni per sfruttare tutte le possibilità di questo prodotto.

CONTENUTO DELL'IMBALLAGGIO

1x convertitore audio Connect DA21™

1x cavo audio RCA

1x adattore di alimentazione

1x istruzioni per l'uso

VANTAGGI

• Converte i segnali audio digitali (Toslink o coassiale) ad un segnale stereo sinistro/destro.
• È ideale per un amplificatore audio con troppo pochi ingressi audio digitali.
• Con una frequenza di campionamento di 192kHz per la miglior riproduzione sonora.
• Supporta i segnali stereo digitali non compressi.
• Supporta 16 o 24bit; frequenze di campionamento di 8, 32, 44.1, 48, 96, 176.4 e 192kHz.

INSTALLAZIONE

ATTENZIONE:

• Per evitare danni ai dispositivi, si raccomanda di spegnere i dispositivi prima di collegare i cavi.
• Non piégare il cavo ottico (Toslink), è molto fragile.

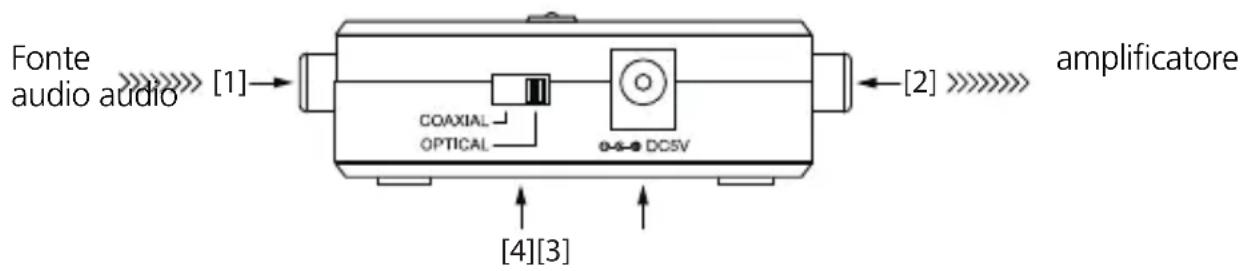

1. Collegare la fonte audio ad uno degli ingressi audio digitali [1] del Connect DA21™ tramite il cavo ottico o coassiale.
2. Collegare l'amplificatore audio alle uscite audio digitali [2] del Connect DA21™ tramite il cavo audio stereo RCA (fornito in dotazione).
3. Collegare l'adattore di alimentazione [3] e mettere la spina nella presa.
4. Scegliere tramite l'interruttore [4] quale ingresso audio digitale (coassiale o ottico) è collegato al Connect DA21™
5. Accendere i dispositivi e controllare se funziona il collegamento audio.

USO

In caso il collegamento audio non funzionerebbe (bene), consultare le istruzioni per l'uso della fonte audio e/o dell'amplificatore audio per le impostazioni corrette.

DOMANDE FREQUENTI

In caso di domande visitare www.marmitek.com.

DATI TECNICI

Ingressi e uscite

Ingresso audio 1x ottico (Toslink), 1x coassiale (RCA)

Uscita audio 1x stereo sinistro/destro (RCA)

Formati audio supportati 2CH, LPCM

Alloggiamento

Dimensioni (A x L x P) 80 x 51 x 23mm

Peso 45 g

Alimentazione

Ingresso esterno adattore di alimentazione 100–240VAC @50/-60Hz

Uscita 5VDC @ 600mA

Le caratteristiche tecniche possono essere modificate senza preavviso.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il Connect DA21™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva :

DIRETTIVA 2004/108/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 15 dicembre 2004 concernente il rawvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche
