Connect AD12 - Convertitore audio/video MARMITEK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Convertitore audio/video
Marca	Marmitek
Modello	Connect AD12
Dimensioni (A x L x P)	23 x 51 x 80 mm
Peso	45 g
Alimentazione	100-240 VAC, 50/60 Hz, adattatore 5 VDC
Ingressi audio	2 x RCA (S/D) analogico
Uscite audio digitali	1 x Toslink (ottico), 1 x coassiale (RCA)
Frequenza di campionamento	48 kHz, 24 bit
Formati audio supportati	PCM stereo 2CH non compresso
Rapporto segnale/rumore	≥ 80 dB
Larghezza di banda	20 Hz - 20 kHz ± 3 dB
Utilizzo	Solo per interni
Istruzioni di sicurezza	Leggere il manuale prima dell'uso, non aprire, tenere fuori dalla portata dei bambini
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Riparabilità	Affidare le riparazioni a personale qualificato
Conformità	Direttive 2014/30/UE, 2014/35/UE, 2017/2102, 2009/125/CE
Accessori inclusi	Adattatore di alimentazione
Funzione principale	Conversione del segnale audio analogico (RCA) in digitale (ottico/coassiale)

Domande frequenti - Connect AD12 MARMITEK

Come collegare il Connect AD12?

Collega la tua fonte audio (es: giradischi) agli ingressi RCA (rosso/bianco) del Connect AD12. Collega l'uscita digitale (ottica o coassiale) al tuo amplificatore. Inserisci l'adattatore di alimentazione e posiziona l'interruttore su ON.

Nessun suono dopo il collegamento, cosa fare?

Verifica che l'interruttore sia in posizione ON. Assicurati che il cavo ottico o coassiale sia inserito correttamente. Controlla le impostazioni della tua fonte audio e del tuo amplificatore (selezionare l'ingresso digitale). Consulta i rispettivi manuali.

Come utilizzare l'uscita ottica Toslink?

Rimuovi le protezioni del cavo ottico prima dell'inserimento. Non piegare il cavo, è fragile. Collega un'estremità all'uscita ottica del Connect AD12 e l'altra all'ingresso ottico del tuo amplificatore.

Il Connect AD12 è compatibile con un giradischi senza preamplificatore phono?

No, il Connect AD12 non dispone di un preamplificatore phono integrato. Il tuo giradischi deve avere un preamplificatore phono integrato o devi utilizzarne uno esterno prima del convertitore.

Posso usare il Connect AD12 con una fonte audio digitale?

No, il Connect AD12 converte solo l'audio analogico (RCA) in digitale. Non può convertire da digitale ad analogico. Per l'inverso, utilizza un convertitore D/A.

Che tipo di cavo coassiale utilizzare?

Un cavo coassiale audio standard con connettori RCA. Assicurati che sia di buona qualità per evitare perdite di segnale. La lunghezza massima consigliata è di 10 metri.

La spia non si accende, cosa fare?

Verifica che l'adattatore di alimentazione sia collegato correttamente e che la presa a muro funzioni. Se la spia rimane spenta, l'apparecchio potrebbe essere difettoso. Contatta il servizio clienti.

Posso collegare più dispositivi al Connect AD12?

No, il Connect AD12 ha un solo ingresso stereo RCA. Puoi collegare una sola fonte alla volta. Utilizza un selettore audio se necessario.

Quali formati audio sono supportati?

Il Connect AD12 supporta PCM stereo 2CH non compresso a 48 kHz e 24 bit. I formati compressi come Dolby Digital non sono supportati.

Come pulire l'apparecchio?

Scollega l'adattatore di alimentazione. Pulisci l'involucro con un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi. Non far penetrare liquidi all'interno.

MANUALE UTENTE Connect AD12 MARMITEK

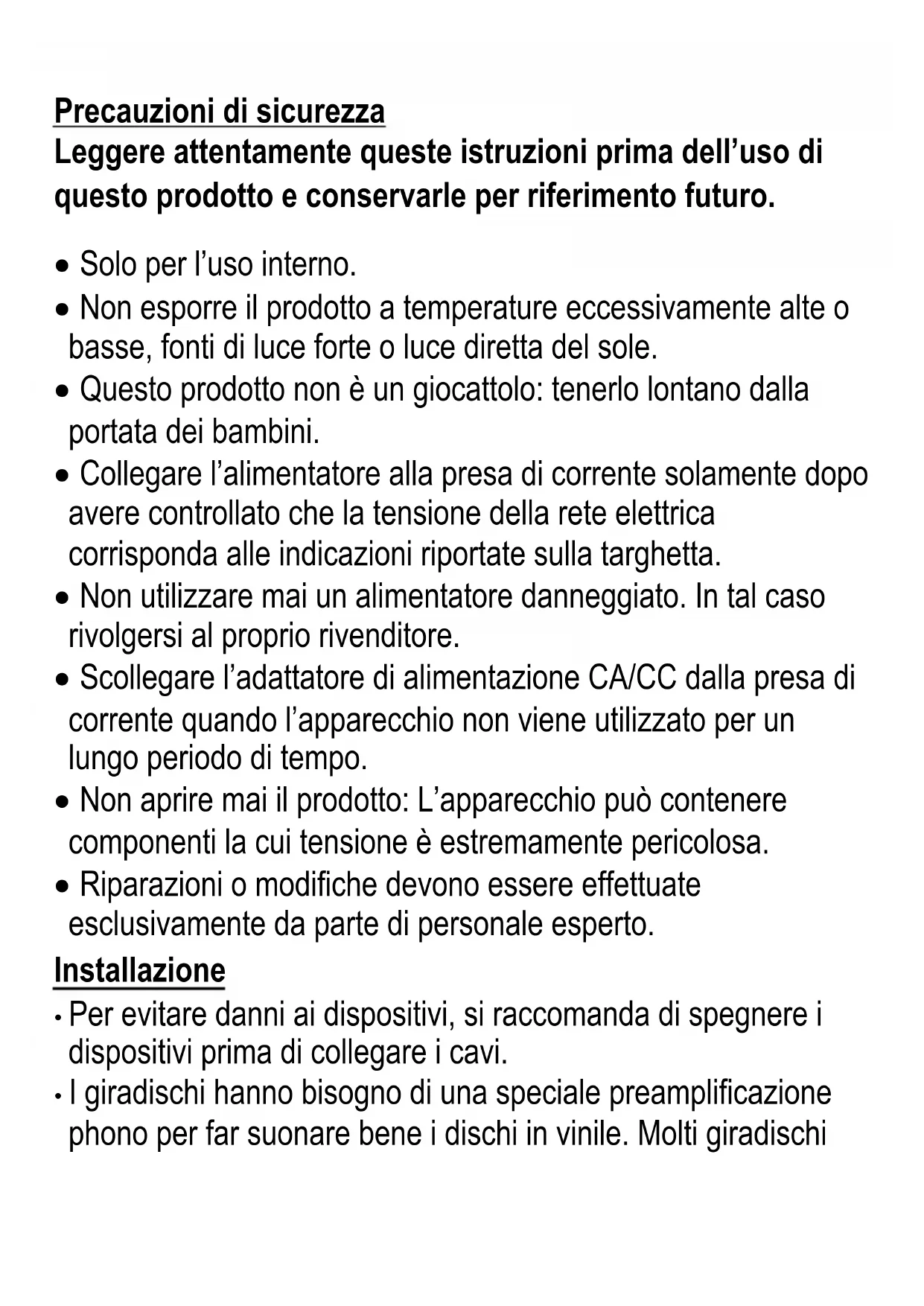

Precauzioni di sicurezza

Leggere attentamente queste istruzioni prima dell'uso di questo prodotto e conservarle per riferimento futuro.

• Solo per l'uso interno.
• Non esporre il prodotto a temperature eccessivamente alte o basse, fonti di luce forte o luce diretta del sole.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta.
• Non utilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.
• Scollegare l'adattatore di alimentazione CA/CC dalla presa di corrente quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.
• Non aprire mai il prodotto: L'apparecchio può contenere componenti la cui tensione è estremamente pericolosa.
• Riparazioni o modifiche devono essere effettuate esclusivamente da parte di personale esperto.

Installazione

• Per evitare danni ai dispositivi, si raccomanda di spegnere i dispositivi prima di collegare i cavi.
• I giradischi hanno bisogno di una speciale preamplificazione phono per far suonare bene i dischi in vinile. Molti giradischi

hanno questo incorporato, altri no. Questo prodotto non ha un preamplificatore phono incorporato.

- Non piegare il cavo ottico (Toslink), è molto fragile.

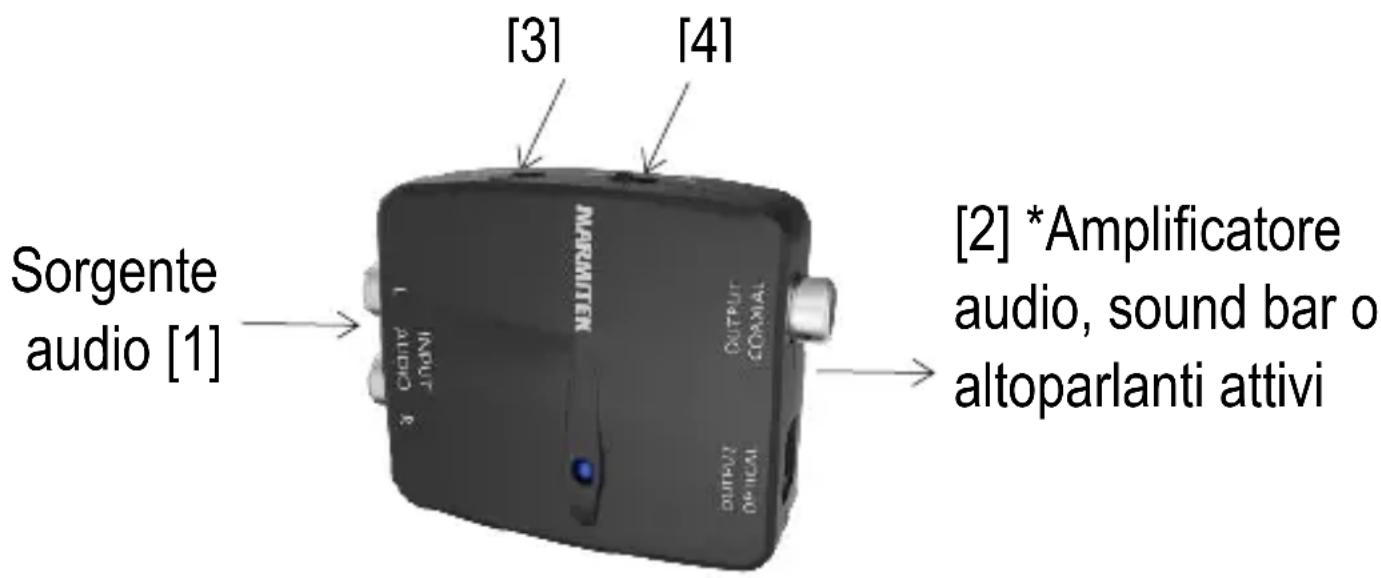

1. Collega la sorgente audio all'ingresso analogico[1] del Connect AD12™ usando il cavo audio RCA.
2. Collega l'amplificatore audio* all'uscita audio digitale [2] del Connect AD12™ usando un cavo audio coassiale o ottico.
3. Collega l'adattatore di alimentazione [3] e inseriscilo nella presa elettrica.
4. Impostare l'interruttore [4] in posizione ON e controllare che il collegamento audio funzioni.

Uso

In caso il collegamento audio non funzionerebbe (bene), consultare le istruzioni per l'uso della fonte audio e/o dell'amplificatore audio per le impostazioni corrette.

Domande frequenti (FAQ)

In caso di domande visitare www.marmitek.com.

Specifiche tecniche

Connessioni

Ingresso AV 2 x RCA (L/R)

Uscita AV 1 x Toslink (ottico), 1 x coassiale

(RCA)

Audio

Tasso di campionamento 48 kHz, 24 bit

Formati audio non compresso 2CH PCM stereo

Rapporto segnale/rumore ≥ 80 dB

Gamma di frequenza 20 Hz - 20 kHz ± 3 dB

Generale

Dimensioni (h x l x d) 23 x 51 x 80 mm

Peso 45 grammi

Potenza 100 - 240 VAC 50/60 Hz, adattatore

5 VDC

Dichiarazione di conformità

Con la presente Marmitek BV dichiara che questo

Connect AD12™ è conforme ai requisiti essenziali delle

direttive 2014/30/UE, 2014/35/UE, 2017/2102 e

2009/125/CE: 2019/1782. La dichiarazione di conformità

completa è disponibile su

Una guida utente e istruzioni più dettagliate sono disponibili

sul nostro sito web all'indirizzo www.marmitek.com
