KÄYTTÖOHJE Connect AD12 MARMITEK

Lue nämä ohjeet huolellisesti ennen laitteen käyttöä ja säilytä ne myöhempää käyttöä varten.

• Vain sisäkäyttöön.
• Älä altista tuotetta erittäin korkeille tai matalille lämpötiloille, voimakkaille valonlähteille tai suoralle auringonvalolle.
• Tämä tuote ei ole lelu. Pidä poissa lasten ulottuvilta.
• Kytke sovitin verkkovirtaan vasta sen jälkeen, kun olet varmistanut, että verkkojännite vastaa tyyppikilvissä ilmoitettua arvoa.
• Älä koskaan kytke verkkolaitetta, jos se on vaurioitunut. Ota tällaisissa tapauksissa yhteyttä tavarantoimittajaan.
• Irrota AC/DC-virtalähde verkkovirrasta, kun tätä laitetta ei käytetä pitkään aikaan.
• Älä koskaan avaa tuotetta: laite saattaa sisältää osia, joissa on tappava jännite.
• Korjaukset tai huollon saa suorittaa vain pätevä henkilökunta.

Asennus

- Suosittelemme, että kytket laitteet pois päältä ennen kaapeleiden kytkemistä, jotta mikään laitteista ei vahingoitu.

- Levysoittimet tarvitsevat erityistä fono-esivahvistusta, jotta vinyylilevyt kuulostaisivat oikeilta. Monissa levysoittimissa tämä on sisäänrakennettu, joissakin ei. Tässä tuotteessa ei ole sisäänrakennettua fono-esivahvistinta.

- Vältä aina optisen (Toslink) kaapelin taivuttamista, sillä se on erittäin herkkä.

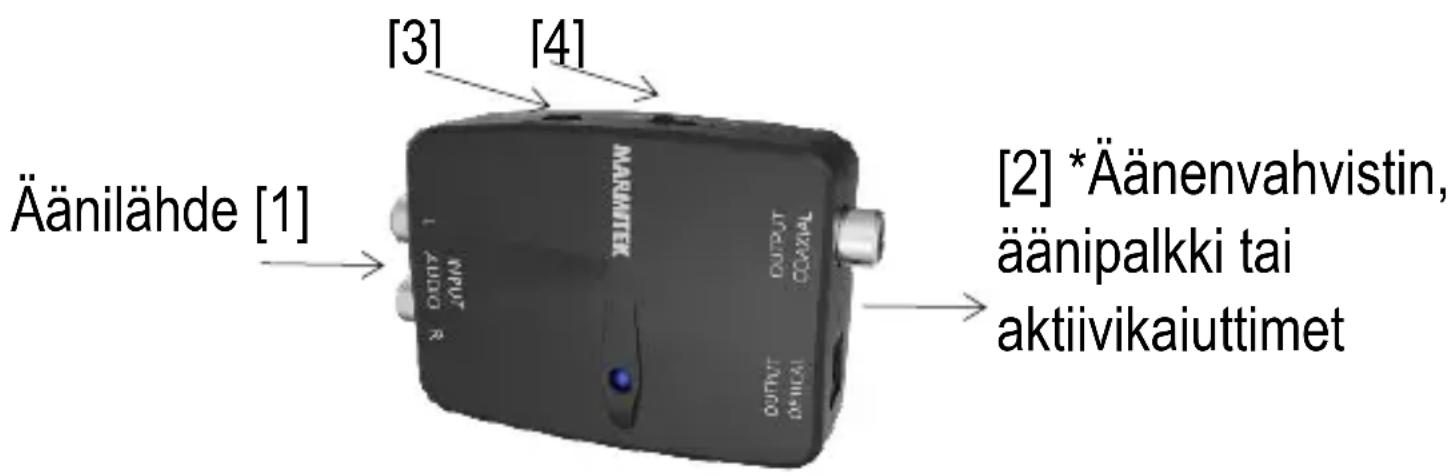

1. Kytke audiolähde Connect AD12™:n analogiseen tuloon[1] RCA-audiokaapelilla.
2. Kytke audiovahvistin* Connect AD12™:n digitaaliseen audiolähtöön [2] koaksiaali- tai optisella äänikaapelilla.
3. Kytke virtalähde [3] ja kytke se pistorasiaan.
4. Aseta kytkin [4] ON-asentoon ja tarkista, että ääniyhteys toimii.

Käyttö

Jos ääniyhteys ei toimi (oikein), katso oikeat asetukset äänilähteen ja/tai audiovahvistimen ohjeista.

Usein kysytyt kysymykset (FAQ)

Siirry osoitteeseen www.marmitek.com, jos sinulla on kysyttävää.

Tekniset tiedot

Yhteydet

AV-tulo 2 x RCA (L/R)

AV-lähtö 1 x Toslink (optinen), 1 x koaksiaali (RCA)

Audio

Näytteenottotaajuus 48 kHz, 24 bittiä

Audioformaatit pakkaamaton 2CH PCM-stereo

Signaali/kohinasuhde ≥ 80 dB

Taajuusalue 20 Hz - 20 kHz ± 3 dB

Yleistä

Mitat

(korkeus x leveys x syvyys) 23 x 51 x 80 mm

Paino 45 grammaa

Teho 100 - 240 VAC 50/60 Hz, 5 VDC-

sovitin

Vaatimustenmukaisuusvakuutus

Marmitek BV vakuuttaa täten, että tämä Connect AD12™ on direktiivien 2014/30/EU, 2014/35/EU, 2017/2102 ja 2009/125/EY: 2019/1782 olennaisten vaatimusten mukainen.

Täydellinen vaatimustenmukaisuusvakuutus on saatavilla osoitteessa www.marmitek.com/en/declarations-of-conformity/. Yksityiskohtaisempi käyttöopas ja ohjeet ovat saatavilla verkkosivuillamme osoitteessa www.marmitek.com.
