Connect AD12 - Konwerter audio/wideo MARMITEK - Bezpłatna instrukcja obsługi

Typ produktu	Konwerter audio/wideo
Marka	Marmitek
Model	Connect AD12
Wymiary (W x S x G)	23 x 51 x 80 mm
Waga	45 g
Zasilanie	100-240 VAC, 50/60 Hz, adapter 5 VDC
Wejścia audio	2 x RCA (L/P) analogowe
Wyjścia audio cyfrowe	1 x Toslink (optyczne), 1 x koncentryczne (RCA)
Częstotliwość próbkowania	48 kHz, 24 bity
Obsługiwane formaty audio	Nieskompresowane PCM stereo 2CH
Stosunek sygnału do szumu	≥ 80 dB
Pasmo przenoszenia	20 Hz - 20 kHz ± 3 dB
Zastosowanie	Tylko do użytku wewnętrznego
Instrukcje bezpieczeństwa	Przeczytaj instrukcję przed użyciem, nie otwieraj, trzymaj poza zasięgiem dzieci
Konserwacja i czyszczenie	Czyścić miękką, suchą ściereczką
Naprawialność	Naprawy powierzać wykwalifikowanemu personelowi
Zgodność	Dyrektywy 2014/30/UE, 2014/35/UE, 2017/2102, 2009/125/WE
Dołączone akcesoria	Zasilacz sieciowy
Główna funkcja	Konwersja analogowego sygnału audio (RCA) na cyfrowy (optyczny/koncentryczny)

Często zadawane pytania - Connect AD12 MARMITEK

Jak podłączyć Connect AD12?

Podłącz źródło audio (np. gramofon) do wejść RCA (czerwony/biały) w Connect AD12. Połącz wyjście cyfrowe (optyczne lub koncentryczne) ze wzmacniaczem. Podłącz zasilacz i ustaw przełącznik w pozycji ON.

Brak dźwięku po podłączeniu, co robić?

Sprawdź, czy przełącznik jest w pozycji ON. Upewnij się, że kabel optyczny lub koncentryczny jest prawidłowo włożony. Sprawdź ustawienia źródła audio i wzmacniacza (wybierz wejście cyfrowe). Zapoznaj się z odpowiednimi instrukcjami.

Jak używać wyjścia optycznego Toslink?

Przed włożeniem zdejmij osłony ochronne kabla optycznego. Nie zginaj kabla, jest delikatny. Podłącz jeden koniec do wyjścia optycznego Connect AD12, a drugi do wejścia optycznego wzmacniacza.

Czy Connect AD12 jest kompatybilny z gramofonem bez przedwzmacniacza phono?

Nie, Connect AD12 nie ma wbudowanego przedwzmacniacza phono. Twój gramofon musi mieć wbudowany przedwzmacniacz phono lub musisz użyć zewnętrznego przed konwerterem.

Czy mogę używać Connect AD12 z cyfrowym źródłem audio?

Nie, Connect AD12 konwertuje tylko analogowe audio (RCA) na cyfrowe. Nie może konwertować cyfrowego na analogowe. Do odwrotnej konwersji użyj konwertera C/A.

Jaki rodzaj kabla koncentrycznego użyć?

Standardowy audio kabel koncentryczny z wtykami RCA. Upewnij się, że jest dobrej jakości, aby uniknąć strat sygnału. Maksymalna zalecana długość to 10 metrów.

Dioda się nie świeci, co robić?

Sprawdź, czy zasilacz jest prawidłowo podłączony i czy gniazdko ścienne działa. Jeśli dioda nadal się nie świeci, urządzenie może być uszkodzone. Skontaktuj się z obsługą klienta.

Czy mogę podłączyć wiele urządzeń do Connect AD12?

Nie, Connect AD12 ma tylko jedno stereofoniczne wejście RCA. Możesz podłączyć tylko jedno źródło na raz. W razie potrzeby użyj przełącznika audio.

Jakie formaty audio są obsługiwane?

Connect AD12 obsługuje nieskompresowane PCM stereo 2CH przy 48 kHz i 24 bitach. Skompresowane formaty, takie jak Dolby Digital, nie są obsługiwane.

Jak czyścić urządzenie?

Odłącz zasilacz. Czyść obudowę miękką, suchą ściereczką. Nie używaj chemikaliów ani środków ściernych. Nie dopuszczaj do przedostania się płynów do wnętrza.

INSTRUKCJA OBSŁUGI Connect AD12 MARMITEK

Instrukcje bezpieczeństwa

Przed rozpoczęciem korzystania z urządzenia należy dokładnie przeczytać niniejsze instrukcje i zachować je na przyszłość.

• Tylko do użytku wewnątrz pomieszczeń.
• Nie narażaj produktu na działanie skrajnie wysokich lub niskich temperatur, silnych źródeł światła lub bezpośredniego światła słonecznego.
• Ten produkt nie jest zabawką. Przechowywać w miejscu niedostępnym dla dzieci.
• Podłącz zasilacz do sieci zasilającej dopiero po sprawdzeniu, że napięcie sieciowe odpowiada wartości podanej na tabliczce znamionowej.
• Nigdy nie podłączaj zasilacza, jeśli jest uszkodzony. W takich przypadkach należy skontaktować się z dostawcą.
• Jeżeli urządzenie nie jest używane przez dłuższy czas, należy odłączyć zasilacz AC/DC od sieci elektrycznej.
• Nigdy nie otwieraj produktu: urządzenie może zawierać części pod grożnym napięciem.
• Naprawy lub serwis powinny być wykonywane wyłącznie przez wykwalifikowany personel.

Instalacja

- Zalecamy wyłączenie sprzętu przed podłączeniem kabli, aby uniknąć uszkodzenia któregokolwiek z urządzeń.

- Aby płyty winylowe brzmiały prawidłowo, odtwarzacze płyt gramofonowych wymagają specjalnego przedwzmacniacza gramofonowego. Wiele gramofonów ma to wbudowane,

niektóre nie. Ten produkt nie ma wbudowanego przedwzmacniacza gramofonowego.

- Przez cały czas należy unikać zginania kabla optycznego (Toslink), ponieważ jest on bardzo delikatny.

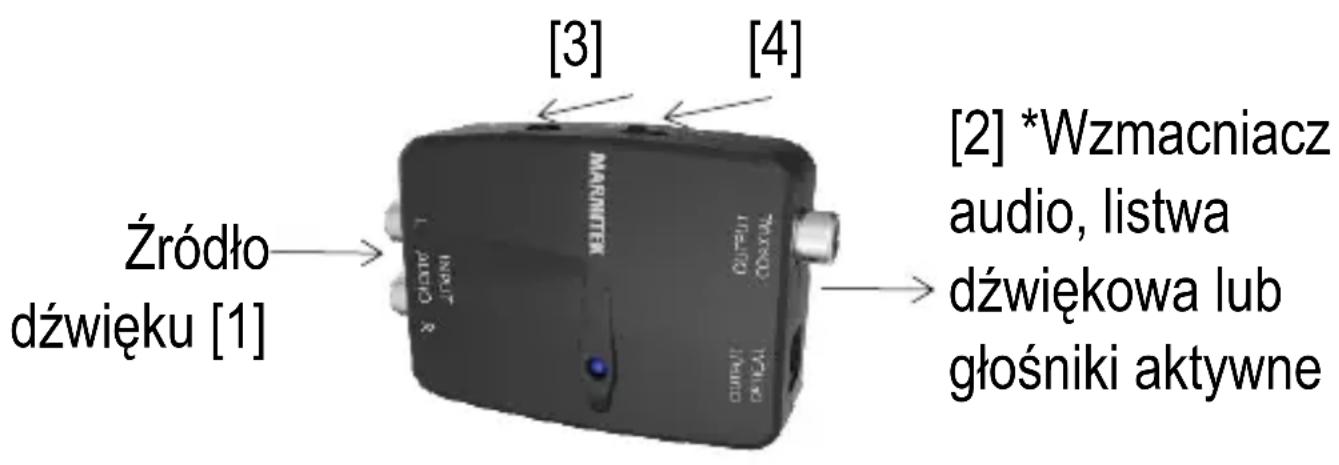

1. Podłącz źródło dźwięku do wejścia analogowego[1] w urządzeniu Connect AD12™ za pomocą kabla audio RCA.
2. Podłącz wzmacniacz* audio do cyfrowego wyjścia audio [2] w urządzeniu Connect AD12™ za pomocą koncentrycznego lub optycznego kabla audio.
3. Podłącz zasilacz sieciowy [3] i włóż wtyczkę do gniazdka elektrycznego.
4. Ustaw przełącznik [4] w pozycji ON i sprawdź, czy połączenie audio działa.

Użytkowanie

Jeśli połączenie audio nie działa (prawidłowo), należy zapoznać się z instrukcjami dotyczącymi źródła dźwięku i/lub wzmacniacza dźwięku w celu uzyskania informacji na temat prawidłowych ustawień.

Często zadawane pytania (FAQs)

W przypadku jakichkolwiek pytań należy przejść do strony www.marmitek.com.

Dane techniczne

Połączenia

Wejście AV 2 x RCA (L/R)

Wyjście AV 1 x Toslink (optyczny), 1 x

współosiowy (RCA)

Audio

Częstotliwość próbkowania 48 kHz, 24 bit

Formaty audio nieskompresowany sygnał stereo

2CH PCM

Stosunek sygnał/szum ≥ 80 dB

Zakres częstotliwości 20 Hz - 20 kHz ± 3 dB

Informacje ogólne

Deklaracja Zgodności

CE Niniejszym, Marmitek BV, oświadcza, że niniejszy Connect AD12™ jest zgodny z zasadniczymi wymaganiami dyrektyw 2014/30/UE, 2014/35/UE, 2017/2102 i 2009/125/WE: 2019/1782. Pełna deklaracja zgodności jest dostępna na stronie www.marmitek.com/en/declarations-of-conformity/. Bardziej szczegółowy podręcznik użytkownika i instrukcje są dostępne na naszej stronie internetowej pod adresem www.marmitek.com.
