Connect AD12 - Convertidor audio/video MARMITEK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Convertidor de audio/vídeo
Marca	Marmitek
Modelo	Connect AD12
Dimensiones (Al x An x Pr)	23 x 51 x 80 mm
Peso	45 g
Alimentación	100-240 VCA, 50/60 Hz, adaptador 5 VCC
Entradas de audio	2 x RCA (I/D) analógico
Salidas de audio digital	1 x Toslink (óptico), 1 x coaxial (RCA)
Frecuencia de muestreo	48 kHz, 24 bits
Formatos de audio compatibles	PCM estéreo 2CH sin comprimir
Relación señal/ruido	≥ 80 dB
Ancho de banda	20 Hz - 20 kHz ± 3 dB
Uso	Solo interior
Instrucciones de seguridad	Leer el manual antes de usar, no abrir, mantener fuera del alcance de los niños
Mantenimiento y limpieza	Limpiar con un paño suave y seco
Reparabilidad	Confiar las reparaciones a personal calificado
Conformidad	Directivas 2014/30/UE, 2014/35/UE, 2017/2102, 2009/125/CE
Accesorios incluidos	Adaptador de corriente
Función principal	Conversión de señal de audio analógica (RCA) a digital (óptico/coaxial)

Preguntas frecuentes - Connect AD12 MARMITEK

¿Cómo conectar el Connect AD12?

Conecte su fuente de audio (ej: tocadiscos) a las entradas RCA (rojo/blanco) del Connect AD12. Enlace la salida digital (óptica o coaxial) a su amplificador. Enchufe el adaptador de corriente y coloque el interruptor en ON.

No hay sonido después de la conexión, ¿qué hacer?

Verifique que el interruptor esté en posición ON. Asegúrese de que el cable óptico o coaxial esté correctamente insertado. Verifique los ajustes de su fuente de audio y de su amplificador (seleccionar la entrada digital). Consulte los manuales respectivos.

¿Cómo usar la salida óptica Toslink?

Retire las cubiertas protectoras del cable óptico antes de insertarlo. No doble el cable, es frágil. Conecte un extremo a la salida óptica del Connect AD12 y el otro a la entrada óptica de su amplificador.

¿El Connect AD12 es compatible con un tocadiscos sin previo de fono?

No, el Connect AD12 no dispone de un previo de fono integrado. Su tocadiscos debe tener un previo de fono integrado o debe usar uno externo antes del convertidor.

¿Puedo usar el Connect AD12 con una fuente de audio digital?

No, el Connect AD12 convierte solo audio analógico (RCA) a digital. No puede convertir de digital a analógico. Para lo contrario, use un convertidor D/A.

¿Qué tipo de cable coaxial usar?

Un cable coaxial de audio estándar con conectores RCA. Asegúrese de que sea de buena calidad para evitar pérdidas de señal. La longitud máxima recomendada es de 10 metros.

El indicador no se enciende, ¿qué hacer?

Verifique que el adaptador de corriente esté correctamente enchufado y que el tomacorriente funcione. Si el indicador permanece apagado, el dispositivo puede estar defectuoso. Contacte al servicio al cliente.

¿Puedo conectar varios dispositivos al Connect AD12?

No, el Connect AD12 solo tiene una entrada estéreo RCA. Solo puede conectar una fuente a la vez. Use un selector de audio si es necesario.

¿Qué formatos de audio son compatibles?

El Connect AD12 es compatible con PCM estéreo 2CH sin comprimir a 48 kHz y 24 bits. Los formatos comprimidos como Dolby Digital no son compatibles.

¿Cómo limpiar el dispositivo?

Desenchufe el adaptador de corriente. Limpie la carcasa con un paño suave y seco. No use productos químicos o abrasivos. No permita que entre líquido en el interior.

MANUAL DE USUARIO Connect AD12 MARMITEK

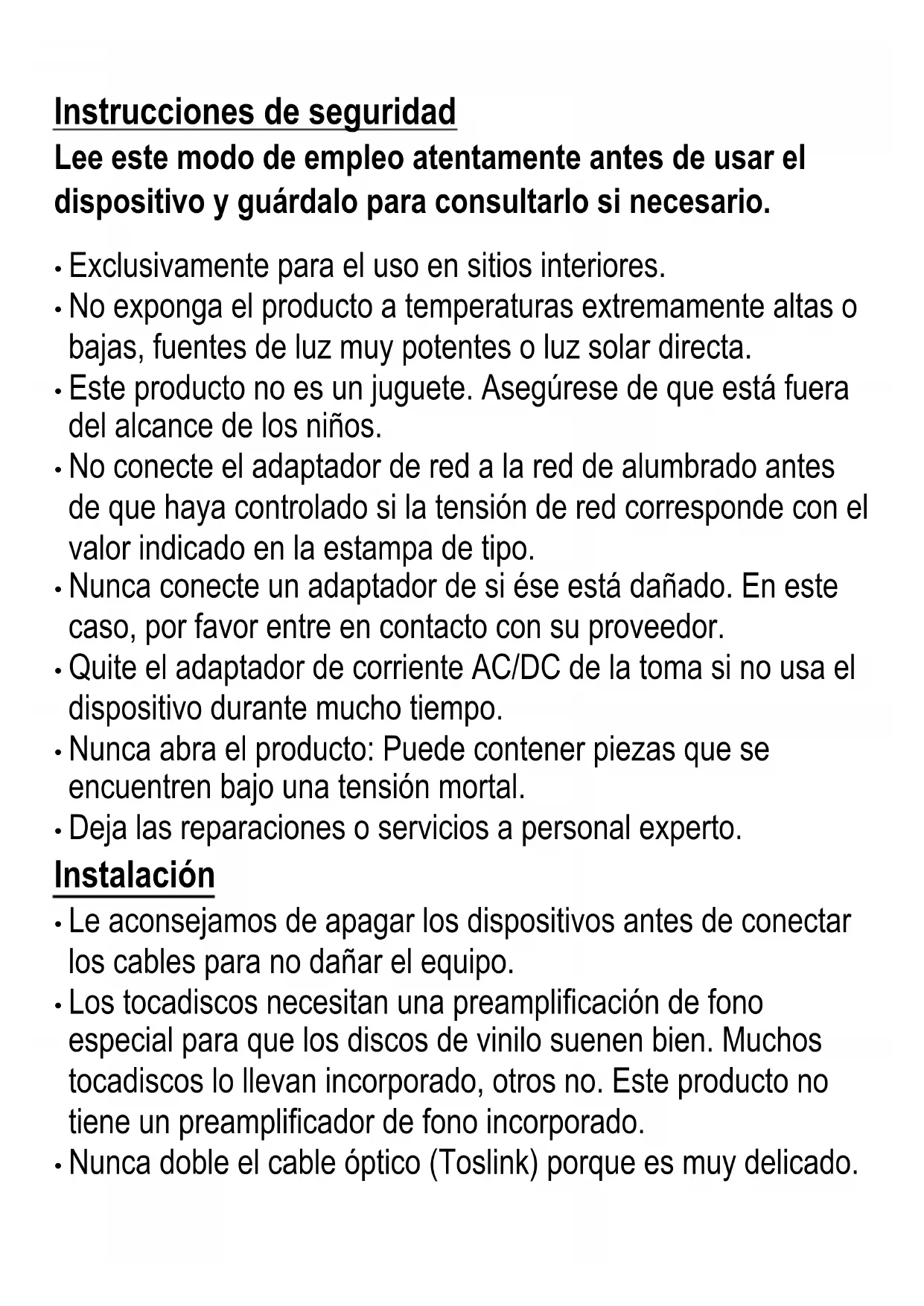

Instrucciones de seguridad

Lee este modo de empleo atentamente antes de usar el dispositivo y guárdalo para consultarlo si necesario.

• Exclusivamente para el uso en sitios interiores.
• No exponga el producto a temperaturas extremamente altas o bajas, fuentes de luz muy potentes o luz solar directa.
• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los niños.
• No conecte el adaptador de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo.
• Nunca conecte un adaptador de si ése está dañado. En este caso, por favor entre en contacto con su proveedor.
• Quite el adaptador de corriente AC/DC de la toma si no usa el dispositivo durante mucho tiempo.
• Nunca abra el producto: Puede contener piezas que se encuentren bajo una tensión mortal.
• Deja las reparaciones o servicios a personal experto.

Instalación

• Le aconsejamos de apagar los dispositivos antes de conectar los cables para no dañar el equipo.
• Los tocadiscos necesitan una preamplificación de fono especial para que los discos de vinilo suenen bien. Muchos tocadiscos lo llevan incorporado, otros no. Este producto no tiene un preamplificador de fono incorporado.

• Nunca doble el cable óptico (Toslink) porque es muy delicado.

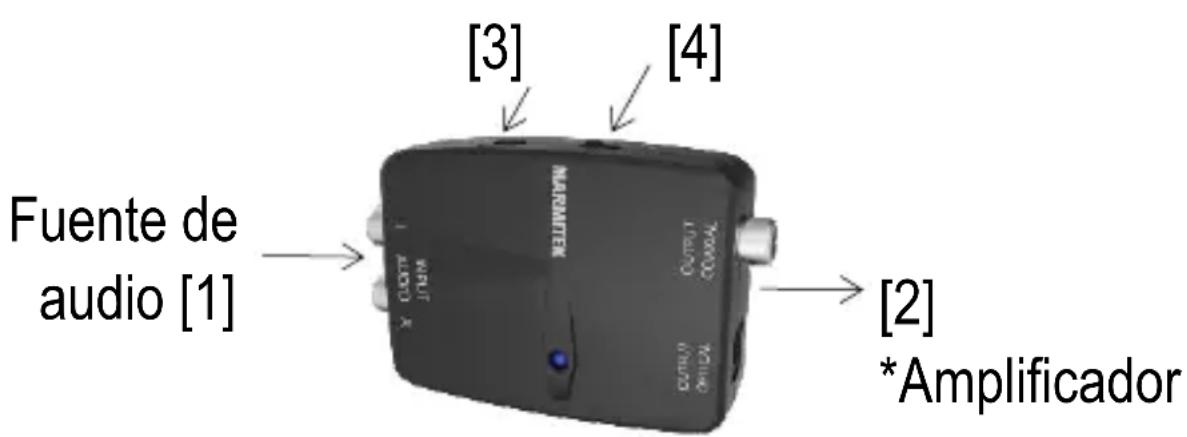

• Conecte la fuente de audio a la entrada analógica[1] del Connect AD12™ mediante el cable de audio RCA.

• Conecte el amplificador de audio* a la salida de audio digital[2] del Connect AD12™ utilizando un cable de audio coaxial u óptico.
• Conecta el adaptador de corriente [3] y enchúfalo a la toma de corriente.
• Coloque el interruptor [4] en la posición ON y compruebe que la conexión de audio funciona.

Empleo

Si la conexión de audio no funciona (bien), por favor consulta el modo de empleo de la Fuente de Audio y/o del Amplificador de Audio para los ajustes correctos.

Preguntas frecuentes (FAQs)

Si tiene preguntas, por favor visite www.marmitek.com

Especificaciones técnicas

Conexiones

Entrada AV 2 x RCA (I/D)

Salida AV 1 x Toslink (óptico), 1 x coaxial (RCA)

Audio

Frecuencia de muestreo 48 kHz, 24 bits

Formatos de audio 2CH PCM estéreo sin comprimir

Relación señal/ruido ≥ 80 dB

Gama de frecuencias 20 Hz - 20 kHz ± 3 dB

Generalidades

Dimensiones (h x a x d) 23 x 51 x 80 mm

Peso 45 gramos

Alimentación 100 - 240 VAC 50/60 Hz, adaptador de 5 VDC

Declaración de conformidad

CE Por la presente, Marmitek BV, declara que este Connect AD12™ cumple con los requisitos esenciales de las Directivas 2014/30/UE, 2014/35/UE, 2017/2102 y 2009/125/CE: 2019/1782. La declaración de conformidad completa está disponible en www.marmitek.com/en/declarations-of-conformity/ Encontrará una guía de usuario e instrucciones más detalladas en nuestro sitio web en www.marmitek.com
