Connect AD12 - Audio/video-omzetter MARMITEK - Gratis gebruiksaanwijzing en handleiding

Producttype	Audio/video-omzetter
Merk	Marmitek
Model	Connect AD12
Afmetingen (H x B x D)	23 x 51 x 80 mm
Gewicht	45 g
Voeding	100-240 VAC, 50/60 Hz, adapter 5 VDC
Audio-ingangen	2 x RCA (L/R) analoog
Digitale audio-uitgangen	1 x Toslink (optisch), 1 x coax (RCA)
Bemonsteringsfrequentie	48 kHz, 24 bits
Ondersteunde audioformaten	PCM stereo 2CH ongecomprimeerd
Signaal-ruisverhouding	≥ 80 dB
Bandbreedte	20 Hz - 20 kHz ± 3 dB
Gebruik	Alleen binnenshuis
Veiligheidsinstructies	Lees de handleiding voor gebruik, niet openen, buiten bereik van kinderen houden
Onderhoud en reiniging	Reinigen met een zachte, droge doek
Repareerbaarheid	Reparaties overlaten aan gekwalificeerd personeel
Conformiteit	Richtlijnen 2014/30/EU, 2014/35/EU, 2017/2102, 2009/125/EC
Inbegrepen accessoires	Netadapter
Hoofdfunctie	Omzetting van analoog audiosignaal (RCA) naar digitaal (optisch/coax)

Veelgestelde vragen - Connect AD12 MARMITEK

Hoe sluit ik de Connect AD12 aan?

Sluit uw audiobron (bijv. platenspeler) aan op de RCA-ingangen (rood/wit) van de Connect AD12. Verbind de digitale uitgang (optisch of coax) met uw versterker. Sluit de netadapter aan en zet de schakelaar op ON.

Geen geluid na aansluiting, wat te doen?

Controleer of de schakelaar op ON staat. Zorg ervoor dat de optische of coaxkabel correct is aangesloten. Controleer de instellingen van uw audiobron en versterker (selecteer de digitale ingang). Raadpleeg de respectievelijke handleidingen.

Hoe gebruik ik de optische Toslink-uitgang?

Verwijder de beschermkapjes van de optische kabel voordat u deze aansluit. Buig de kabel niet, deze is kwetsbaar. Sluit het ene uiteinde aan op de optische uitgang van de Connect AD12 en het andere op de optische ingang van uw versterker.

Is de Connect AD12 compatibel met een platenspeler zonder phono-voorversterker?

Nee, de Connect AD12 heeft geen ingebouwde phono-voorversterker. Uw platenspeler moet een ingebouwde phono-voorversterker hebben of u moet een externe gebruiken vóór de omzetter.

Kan ik de Connect AD12 gebruiken met een digitale audiobron?

Nee, de Connect AD12 zet alleen analoog audio (RCA) om naar digitaal. Het kan niet digitaal naar analoog omzetten. Gebruik voor het omgekeerde een D/A-omzetter.

Welk type coaxkabel moet ik gebruiken?

Een standaard audio-coaxkabel met RCA-connectoren. Zorg voor goede kwaliteit om signaalverlies te voorkomen. De aanbevolen maximale lengte is 10 meter.

Het lampje gaat niet branden, wat te doen?

Controleer of de netadapter correct is aangesloten en of het stopcontact werkt. Als het lampje uit blijft, kan het apparaat defect zijn. Neem contact op met de klantenservice.

Kan ik meerdere apparaten op de Connect AD12 aansluiten?

Nee, de Connect AD12 heeft slechts één stereo RCA-ingang. U kunt slechts één bron tegelijk aansluiten. Gebruik indien nodig een audioselector.

Welke audioformaten worden ondersteund?

De Connect AD12 ondersteunt ongecomprimeerd PCM stereo 2CH op 48 kHz en 24 bits. Gecomprimeerde formaten zoals Dolby Digital worden niet ondersteund.

Hoe maak ik het apparaat schoon?

Haal de netadapter los. Reinig de behuizing met een zachte, droge doek. Gebruik geen chemische of schurende middelen. Laat geen vloeistof in het apparaat binnendringen.

GEBRUIKSAANWIJZING Connect AD12 MARMITEK

Veiligheidsinstructies

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze gebruiksaanwijzing om deze indien nodig te kunnen raadplegen.

• Uitsluitend voor gebruik binnenshuis.
• Stel het product niet bloot aan extreem hoge of lage temperaturen, sterke lichtbronnen of direct zonlicht.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Sluit de voedingsadapter pas op het lichtnet aan als u zeker weet dat de netspanning overeenkomt met de waarde op de typeplaatjes.
• Sluit een voedingsadapter nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.
• Haal de voedingsadapter uit het stopcontact wanneer u het apparaat langere tijd niet gebruikt.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat.
• Laat reparatie of service alleen over aan deskundig personeel.

Installatie

• Wij raden u aan uw apparatuur eerst uit te zetten voordat u de kabels aan gaat sluiten om schade aan uw apparatuur te voorkomen.
• Platenspelers hebben speciale phono-voorversterking nodig om vinylplaten op de juiste manier te laten klinken. Op veel

draaitafels is dit al ingebouwd, op sommige niet. Dit product heeft geen ingebouwde phono-preamp.

- Voorkom te allen tijde dat u de optische (Toslink) kabel buigt, deze is zeer kwetsbaar.

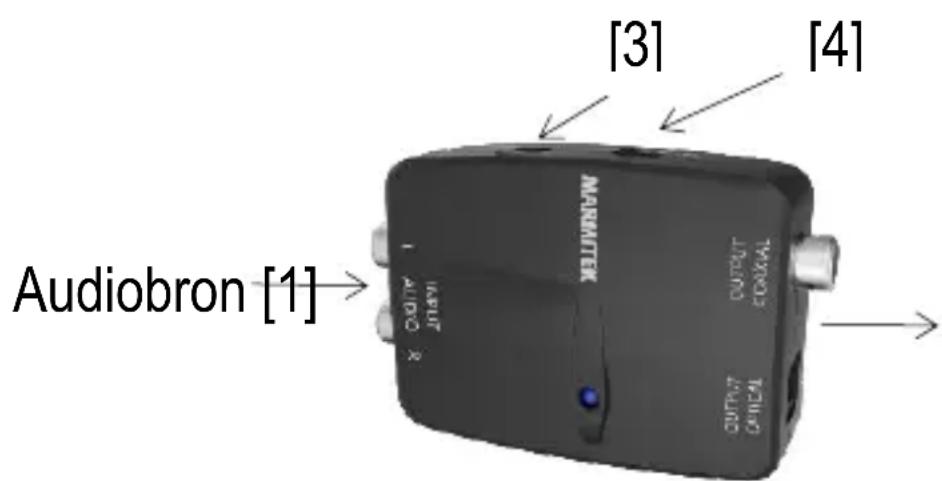

1. Sluit de audiobron aan op de analoge ingang[1] op de Connect AD12™ met behulp van de RCA audiokabel.
2. Sluit de audioversterker* aan op de digitale audio-uitgang[2] van de Connect AD12™ met behulp van een coaxiale of optische audiokabel.
3. Sluit de voedingsadapter [3] aan en steek de stekker in het stopcontact.
4. Zet de schakelaar [4] in de stand ON en controleer of de audioverbinding werkt.

*Audioversterker, soundbar of actieve luidsprekers

Gebruik

Mocht de audio verbinding niet (goed) werken, raadpleeg dan de gebruiksaanwijzing van uw audiobron en/of Audio Versterker voor de juiste instellingen.

Veelgestelde vragen (FAQs)

Heeft u vragen kijk dan op www.marmitek.com

Technische specificaties

Aansluitingen

AV-input 2 x RCA (L/R)

Audio-indelingen ongecomprimeerd 2CH PCM stereo

Signaal/ruisverhouding ≥ 80 dB

Frequentiebereik 20 Hz - 20 kHz ± 3 dB

Algemeen

Afmetingen (h x b x d) 23 x 51 x 80 mm

Gewicht 45 gram

Vermogen 100 - 240 VAC 50/60 Hz, 5 VDC adapter

Verklaring van overeenstemming

CE Hierbij verklaart Marmitek BV dat deze Connect AD12™ voldoet aan de essentiële eisen van de

Richtlijnen 2014/30/EU, 2014/35/EU, 2017/2102 en 2009/125/EC: 2019/1782. De volledige

Conformiteitsverklaring is beschikbaar op

Meer gedetailleerde gebruikershandleidingen en instructies zijn beschikbaar op onze website www.marmitek.com
