BRUKSANVISNING Connect AD12 MARMITEK

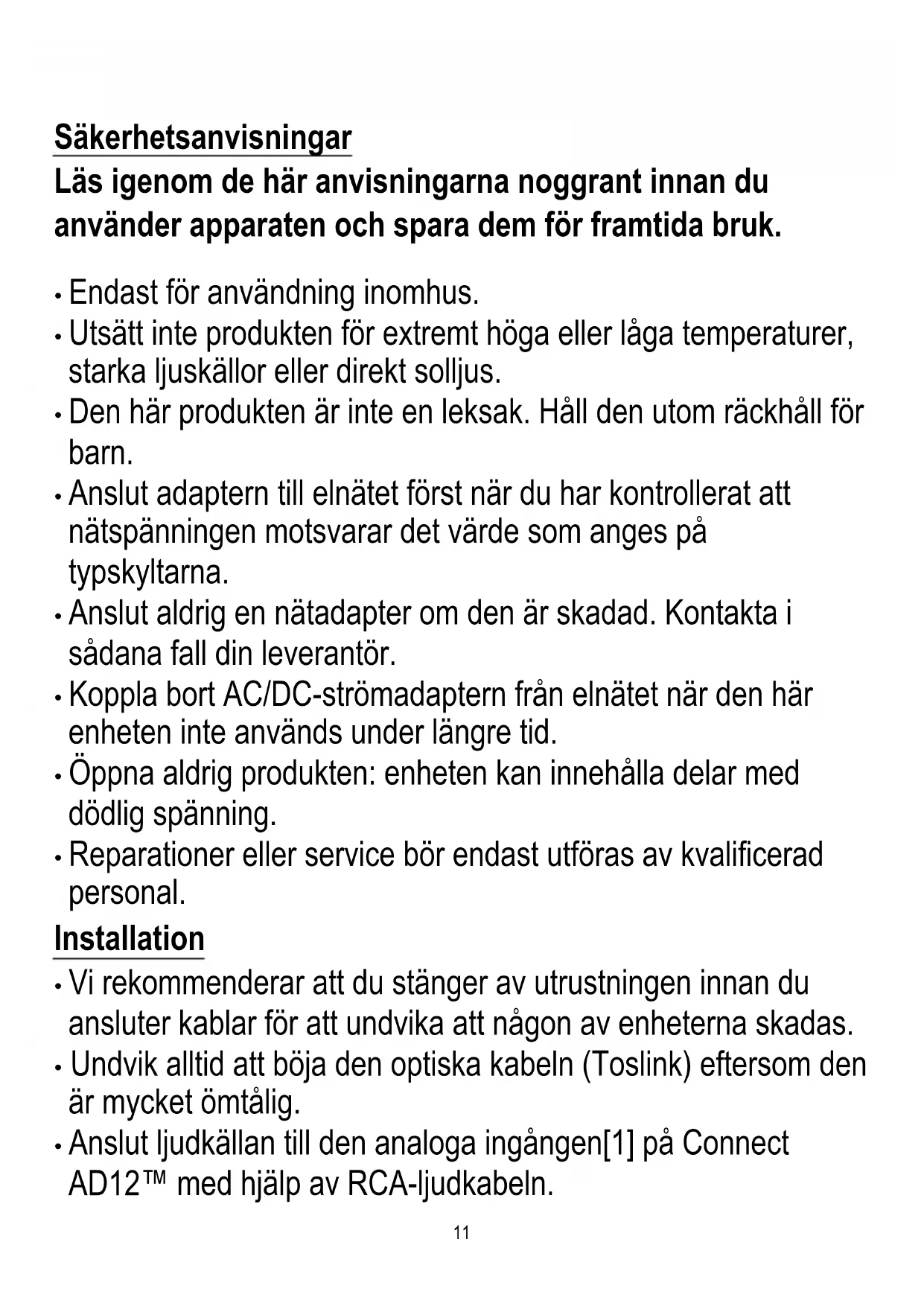

Läs igenom de här anvisningarna noggrant innan du använder apparaten och spara dem för framtida bruk.
- Endast för användning inomhus.
- Utsätt inte produkten för extremt höga eller låga temperaturer, starka ljuskällor eller direkt solljus.
- Den här produkten är inte en leksak. Håll den utom räckhåll för barn.
- Anslut adaptern till elnätet först när du har kontrollerat att nätspänningen motsvarar det värde som anges på typskyltarna.
- Anslut aldrig en nätadapter om den är skadad. Kontakta i sådana fall din leverantör.
- Koppla bort AC/DC-strömadaptern från elnätet när den här enheten inte används under längre tid.
- Öppna aldrig produkten: enheten kan innehålla delar med dödlig spänning.
- Reparationer eller service bör endast utföras av kvalificerad personal.
Installation
- Vi rekommenderar att du stänger av utrustningen innan du ansluter kablar för att undvika att någon av enheterna skadas.
- Undvik alltid att böja den optiska kabeln (Toslink) eftersom den är mycket ömtålig.
-

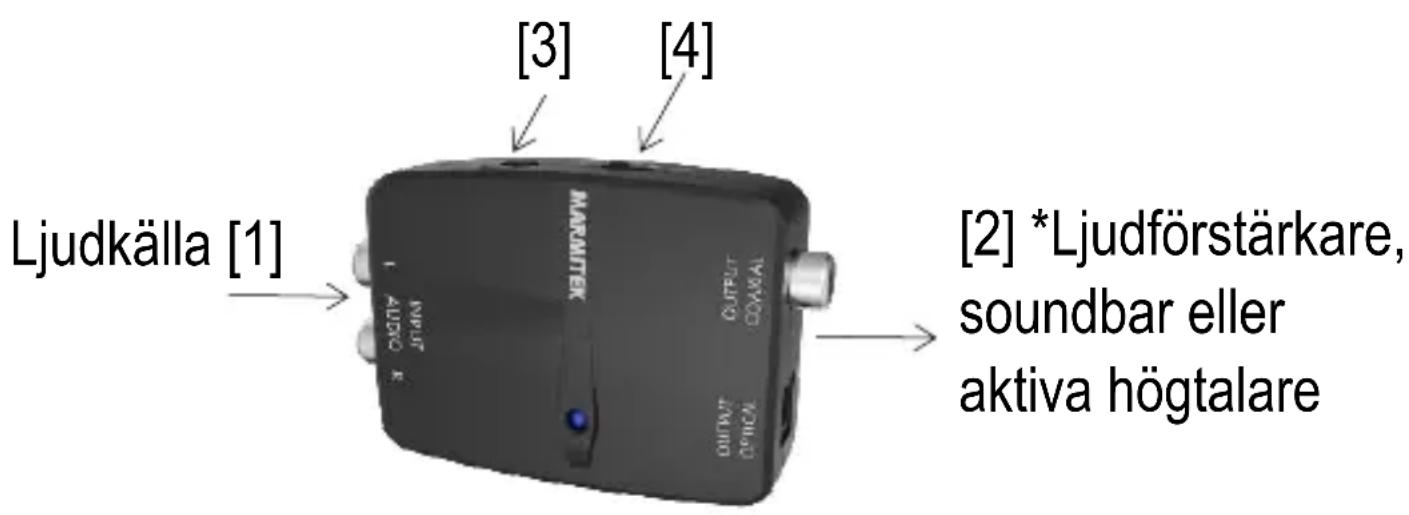

Anslut ljudkällan till den analoga ingången[1] på Connect AD12™ med hjälp av RCA-ljudkabeln.
-
Skivspelare behöver särskild phono-förförstärkning för att vinylskivor ska låta rätt. Många skivspelare har detta inbyggt, vissa har det inte. Den här produkten har ingen inbyggd phono-förförstärkare.
- Anslut ljudförstärkaren* till den digitala ljudutgången [2] på Connect AD12™ med hjälp av en koaxial eller optisk ljudkabel.
- Anslut nätadaptern [3] och koppla in den i eluttaget.
- Ställ omkopplaren [4] i läget ON och kontrollera att ljudanslutningen fungerar.
Användning
Om ljudanslutningen inte fungerar (korrekt), se instruktionerna för ljudkällan och/eller ljudförstärkaren för att få rätt inställningar.
Gå till http://www.marmitek.com om du har några frågor.
Tekniska specifikationer
Anslutningar
AV-ingång 2 x RCA (L/R)
AV-utgång 1 x Toslink (optisk), 1 x koaxial (RCA)
Ljud
Samplingsfrekvens 48 kHz, 24 bit
Ljudformat okomprimerad 2-kanalig PCM-stereo
Signal/brusförhållande ≥ 80 dB
Frekvensområde 20 Hz - 20 kHz ± 3 dB
Allmänt
Mått (h x b x d) 23 x 51 x 80 mm
Vikt 45 gram
Effekt 100 - 240 VAC 50/60 Hz, 5 VDC- adapter
