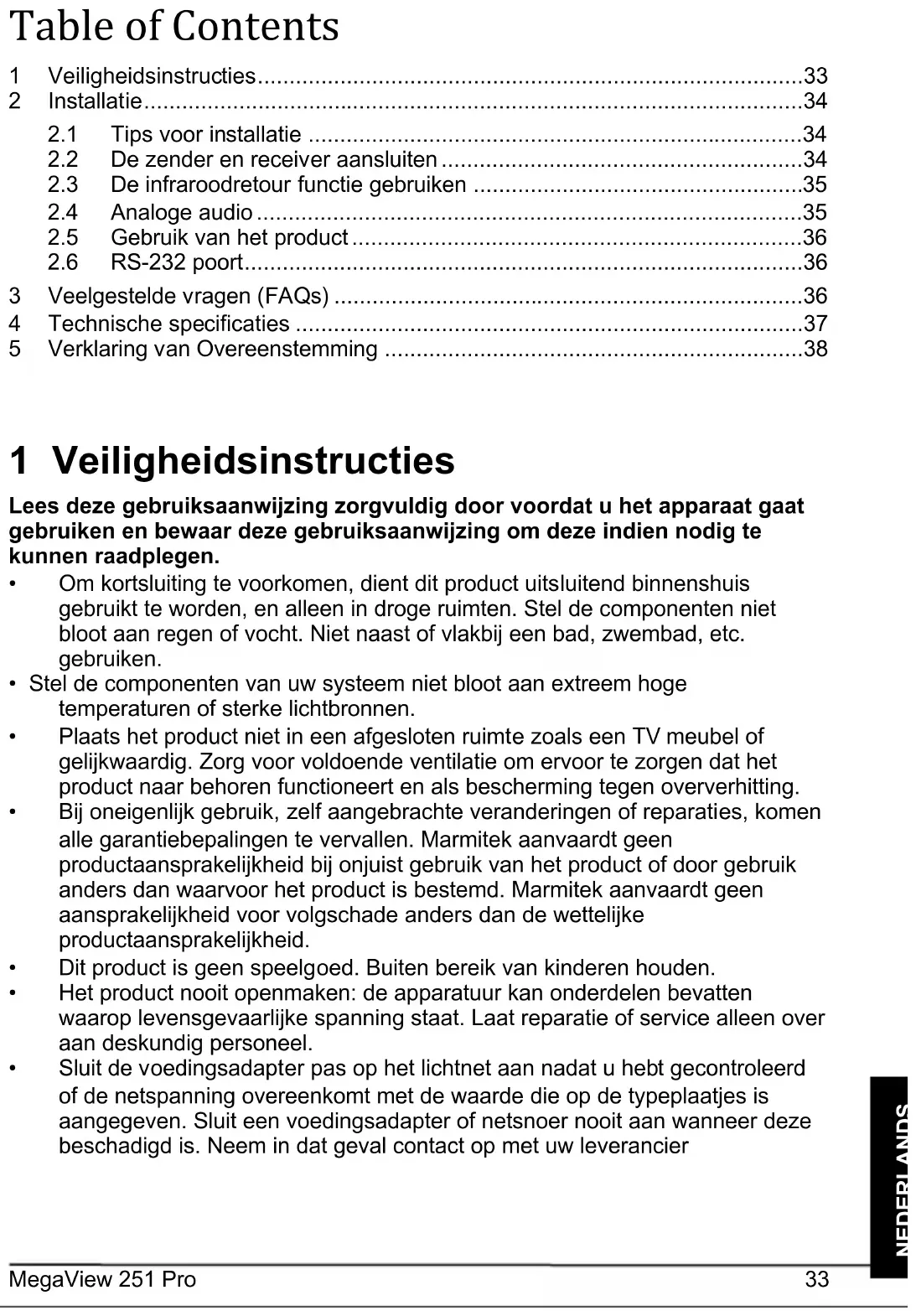

GEBRUIKSAANWIJZING MegaView 251 Pro MARMITEK

1 Veiligheidsinstructies 33
2 Installatie 34

2.1 Tips voor installment 34
2.2 De zender en receiver aansluiten 34
2.3 De infraroodretour functie gebruiken 35
2.4 Analoge audio 35
2.5 Gebruik van het product 36
2.6 RS-232 poort 36

3 Veelgestelde vragen (FAQs) 36
4 Technische specificaties 37
5 Verklaring van Overeenstemming 38

1 Veiligheidsinstructies

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat.gaat gebruiken en bewaar deze gebruiksaanwijzing om deze indien nodig te kunnen raadplegen.

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten nicht bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systemeienietblootaanextreem hoge temperaturen of sterkelichtbronnen.
• Plaats het product Niet in een afgesloten ruimte zoals een TV meubel of gelijkwaardig. Zorg voor voldoende ventilatie om ervoor te zorgen dat het product maar behoren functioneert en als bescherming gegen oververhitting.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties,kommen alle garantiebepalingen te verrallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waar voor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier

2 Installatie

2.1 Tips voor installmentie

Schakel alle apparatuur (tv en HDMI bronnen) erst uit voordat u deze aansluit op de MegaView 251 Pro. Indien deutsche nicht uitgeschakeld können worden, verwijder dan de stekker uit het stopcontact.
- Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de beste beeld- en geluidskwaliteit.

2.2 De zender en receiver aansluten

Ter controle van de goede werkig van het systeme is het raadzaam om de opstelling eerst te testen met een korte CAT-5e/6 kabel lenghte.

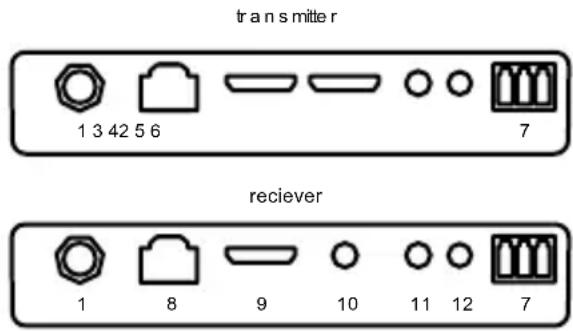

1. Sluit de HDMI bron aan op de MegaView 251 Pro zender [4] met behulp van een High Speed HDMI® gecertificierde kabel.
2. Optioneel: Om in deze ruimte verder te kijkenaar de HDMI beeld, gebrukt u een High Speed HDMI® gecertificierde kabel om een beeldscherm aan te sluiten op de HDMI-poort gemarkeerd met "HDMI OUT" [3] op de zender.
3. Sluit de MegaView 67 Pro ontvanger aan op het scherm of de projector [9] met behulp van een High Speed HDMI® gecertificierde kabel.
4. Gebruik één CAT5e/6 ethernet kabel om de zender [2] en ontvanger [8] van MegaView 67 Pro met elkaar te verbinden.

Let op! De MegaView 251 Pro werkt alleen met een directe verbinding:tussen de zender en de ontvanger en kan Niet op een bestand thuisnetwork (LAN) worden aangesloten, dit kan schade aan het apparaat of uw network router veroorzaken.
5. Sluit de voedingsadapter [1] aan op de 'DC 24V'-aansluiting van de MegaView 251 Pro en steek de adapter in een stopcontact. De MegaView 251 Pro ondersteunt bi-directionele Power-over-Cable (PoC). Dit betekent dat u de voedingsadapter=kunt aansluten op de zender of op de ontvanger. Dit elimineert de noodzaak van twee voedingsadapters.

Let op! Plaats de MegaView 251 Pro zender of ontvanger nicht in een afgesloten ruimte zoals een tv meubel of gelijkwaardig. Zorg voor voldoende ventilatie om ervoor te zorgen dat het productaar behoren functioneert en als bescherming gegen oververhitting.

2.3 De infraroodretour functie gebruiken

De MegaView 67 Pro heeft een ingebouwd "infrarood retour kanaal", waarmee je het aangesloten bronapparaat kut bedieren vanuit een andere ruimte waar het beeldscherm staat.

1. Sluit de IR ontvanger aan op de MegaView 67 Pro ontvanger [11].
2. Plaats deze zo dat deze zichtaar is voor uw infrarood afstandsbediening zodate deze de verzonden commando's kan ontvangen (max. 8 meter).
3. Experimenteer voor de juisteplaats voordat u de IR ontvanger definitief vastplakt.
4. Sluit de IR extender kabel aan op de MegaView 67 Pro zender [6].
5. Zorg ervoor dat de LED van de IR-verlengkabel precies op de infraroodsensor van het A/V-apparaat�n geplakt (dit kan op sommige apparaten zeer nauwkeurig�n). De exacte positie kan eenvoudig worden gezonden door met een zaklamp op het Voorpaneel te schijnen en maar het IR-sensorvenster te kijkken.
6. Experimenteer voor de juisteplaats voordat u de IR LED definitief vastplakt. Let op! De plankstrip kan op bepaalde oppervlakken verkleuring veroorzaken of bij verwijdering lijmresten achefterlaten.

De MegaView 251 Pro ondersteunt tweerichtings IR-passthrough. Met deze functiektekt u ook een IR-apparaat aan de ontvangerzijde bedieren.

1. Sluit de IR-ontvanger aan op de MegaView 251 Pro-zender [5].
2. Sluit de IR-verlengkabel aan op de MegaView 251 Pro-ontvanger [12].
3. Zorg ervoor dat de LED van de IR-verlengkabel precies op de infraroodsensor van het A/V-apparaat is geplakt (dit kan op sommige apparaten zeer nauwkeurig zich). De exacte positie kan eenvoudig worden gezonden door met een zaklamp op het voorpaneel te schijnen enaar het IR-sensorvenster te kijkken.

2.4 Analoge audio

De ingebouwde audio de-embedder kan worden gebrukt om de MegaView 251 Pro aan te sluiten op een apart analogoog audiosystem. Gebruik een 3,5 mm stere mini-jackkabel om de audiopoort [10] van de MegaView 251 Pro-ontvanger aan te sluiten op het analoge audiosystem.

Let op: om de audio-de-embedder-functie te gebruiken,要去 het audiouitvoerformaat op het HDMI-bronapparaat zich ingesteld op PCM.

2.5 Gebruik van het product

1. Schakel het HDMI-bronapparaat in dat is aangesloten op de MegaView 251 Pro zender.
2. Zet het display apparaat aan en selecteer de HDMI-ingang waar de MegaView 251 Pro op is aangesloten.
3. U krijgt direct beeld van het aangesloten A/V apparatusat.
4. Met behulp van de infraroodretour functie kunt u het HDMI-bronapparaat bedieren.

2.6 RS-232 poort

De MegaView 251 Pro ondersteunt bi-directionele RS-232 passthrough. Met deze passsthrough-functie{kunnen RS-232-commando's van de zender maar de ontvanger of van de ontvanger maar de zender worden verzonden.

RS-232-apparaten können worden aangesloten op de MegaView 251 Pro met de meegeleverde 3-pins Phoenix-adapters.

3 Veelgestelde vragen (FAQs)

Om de goede werkung van het systeme te controleren, is het raadzaam om eerst de opstelling te testen met een korte CAT5e/6-kabel.

Slecht (of geen) beeld en geluid

• Controller of het A/V-apparaat is ingeschakeld.
• Gebruik voor de Beste beeld- en geluidskwaliteit alleen High Speed HDMI®-gecertificierde kabels.
• Controller of uw HDMI-bronnen en TV of projector HDCP 2.2 (High Bandwidth Digital Content Protection) kopieerbeveiliging ondersteunen.
• Controller of de CAT5e/6-kabel een solide verbinding biedt (geen kabelfouten).
• Controller of de RJ-45 is aangesloten volgens de EIA/TIA T568B-standard.
  Zorg ervoor dat de maximale kabellenge nicht worden overschreten.
• Installeeuw system zo ver möglichk verwijderd van RF-bronnen (draadloze apparaten).

Zorg ervoor dat de IR LED correct is aangesloten.
- Experimenteer met de locatie van de IR-ontvanger en de IR led kabel.
- De IR-ontvanger heeft een ontvangstgevoeligkeit van max. 8 meter.
- Het bereik is ook afhankelijk van de gebruike afstandsbediening.

Hoefft uvragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com.

4 Technische specificaties

Connecties zender

lngang 1xHDMI

1x IR in

Uitgang 1x HDMI

1x 3,5mm audio out

1x IR out

1x CAT5e/6,RJ45

1x RS-232

Connecties ontvanger

Infraroodretourfunctie

Frequentie bereik 20 60kHz

IR ontvangstbereik 8 meter

Behuizing en omgeving

Afmetingen 140× 65× 18mm (zowel TX en RX)

Gewicht TX: 160 gram; RX: 155 gram

0 tot +40° C

Luchtvochtigheid 20% tot 90%

Stroom

External stroom adapter 100-240V@50-60Hz, 24VDC @ 1A

Stroomverbruik 9,36 W

Specifications können wijzigen zonder voorafgaande melding hiervan.

5 Verklaring van Overeenstemming

CE Bij deze verklaart Marmitek BV dat deze MegaView 251 Pro™ voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 2014/30/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake elektromagnetische compatibiliteit (herschikking).

Richtlijn 2014/35/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake het op de markt aanbieden van elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen.

Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 15 novembre 2017 tot wijziging van Richtlijn 2011/65/EU betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.

Verordening (EU) 2019/1782 van de Commissie van 1 oktober 2019 tot vaststelling van eisen inzake ecologisch ontwerp voor externe stroomvoorzieningen overeenkomstig Richtlijn 2009/125/EG van het Europees Parlement en de Raad en tot intrekking van Verordening (EG) nr. 278/2009 van de Commissie

U kurz de volledige conformiteitsverklaring lezen op http://www.marmitek.com
