BabyCam 80420 - Moniteurs pour bébé Reer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur pour bébé vidéo
Marque	Reer
Modèle	BabyCam 80420
Technologie de transmission	FHSS numérique (modulation par déplacement de fréquence)
Fréquence	2,4 GHz
Portée maximale	300 mètres (en champ libre)
Alimentation de la caméra	Bloc d'alimentation 5 V / 600 mA (inclus)
Alimentation de l'écran	Batterie lithium-polymère 3,7 V 1600 mAh rechargeable (intégrée) + bloc d'alimentation 5 V
Autonomie de l'écran	Jusqu'à 14 heures (en veille)
Champ de vision de la caméra	50°
Fonctions principales	Commande vocale (Vox), zoom numérique x2, vision nocturne automatique, veilleuse, sensibilité microphone réglable, connexion jusqu'à 4 caméras, scan automatique, mode silencieux, alarme de perte de connexion, orientation manuelle de la caméra
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; ne pas plonger dans l'eau ; ne pas utiliser de produits chimiques
Sécurité	Ne pas laisser les enfants jouer avec l'appareil ; placer à au moins 1 mètre du bébé ; ne pas placer dans le berceau ; ne pas utiliser près de l'eau ; ne pas exposer à la chaleur excessive
Pièces détachées et réparabilité	Batterie intégrée non remplaçable par l'utilisateur ; réparations par un spécialiste uniquement
Garantie	Via le commerçant ; conserver la preuve d'achat
Informations générales	Fabricant : reer GmbH, Muehlstr. 41, 71229 Leonberg, Allemagne ; déclaration de conformité UE disponible sur www.reer.de

FOIRE AUX QUESTIONS - BabyCam 80420 Reer

Comment connecter une caméra supplémentaire au moniteur ?

Pour ajouter une caméra, appuyez brièvement sur le bouton d'interconnexion de l'unité parents avec un objet fin. Utilisez les flèches pour sélectionner l'option CAM et confirmez avec OK. Attribuez un numéro de caméra libre, sélectionnez Non connecté puis appuyez sur le bouton d'interconnexion situé au dos de la nouvelle caméra. Une confirmation Connecté s'affiche en cas de succès.

Comment activer la commande vocale (Vox) ?

La commande vocale est activée par défaut. Pour basculer en transmission continue, appuyez brièvement sur la touche Marche/Arrêt de l'écran. L'icône ÉCRAN apparaît alors. Pour réactiver la commande vocale, appuyez à nouveau sur cette touche.

Que faire si l'écran affiche 'batterie faible' ?

Le symbole de batterie clignote et une alerte sonore retentit lorsque la charge est inférieure à 20 %. Branchez l'écran à l'aide du câble micro-USB fourni sur un bloc d'alimentation. Pendant la charge, le voyant de statut devient rouge ; il passe au vert une fois la batterie pleine.

Comment régler la sensibilité du microphone de la caméra ?

Dans le menu principal, sélectionnez Paramètres puis Sensibilité du microphone. Utilisez les flèches pour augmenter ou diminuer la sensibilité. Une sensibilité plus élevée capte mieux les bruits faibles mais peut entraîner une transmission continue.

Quelle est la portée maximale du BabyCam 80420 ?

La portée annoncée est de 300 mètres en champ libre, sans obstacle. Les murs, les appareils électriques (WiFi, micro-ondes) réduisent cette portée. En cas de perte de signal, une alarme sonore se déclenche.

Comment utiliser la fonction zoom ?

Dans le menu principal, sélectionnez Zoom et confirmez avec OK. L'image est alors agrandie 2 fois. Un symbole de zoom apparaît à l'écran. Pour désactiver le zoom, répétez l'opération.

Comment nettoyer le moniteur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon légèrement humide. Ne plongez jamais l'appareil dans l'eau et n'utilisez pas de produits chimiques. Évitez l'humidité excessive.

Que faire en cas de perte de connexion entre la caméra et l'écran ?

Vérifiez d'abord que la caméra est allumée et que son alimentation est correcte. Rappochez les deux unités. Si le problème persiste, effectuez une nouvelle interconnexion en suivant la procédure d'ajout de caméra. Éloignez également l'appareil d'autres sources d'interférences (routeur WiFi, micro-ondes).

Comment désactiver le mode silencieux du haut-parleur ?

Si l'icône ✗ apparaît à l'écran, le haut-parleur est en mode silencieux. Maintenez enfoncée la touche Augmenter le son (flèche haut) jusqu'à ce que le niveau sonore souhaité soit atteint. Le mode silencieux est alors désactivé.

Comment réinitialiser les paramètres d'usine ?

Dans le menu principal, allez dans Paramètres puis sélectionnez Réinitialiser. Confirmez avec OK. Tous les réglages sont effacés, mais les connexions aux caméras sont conservées.

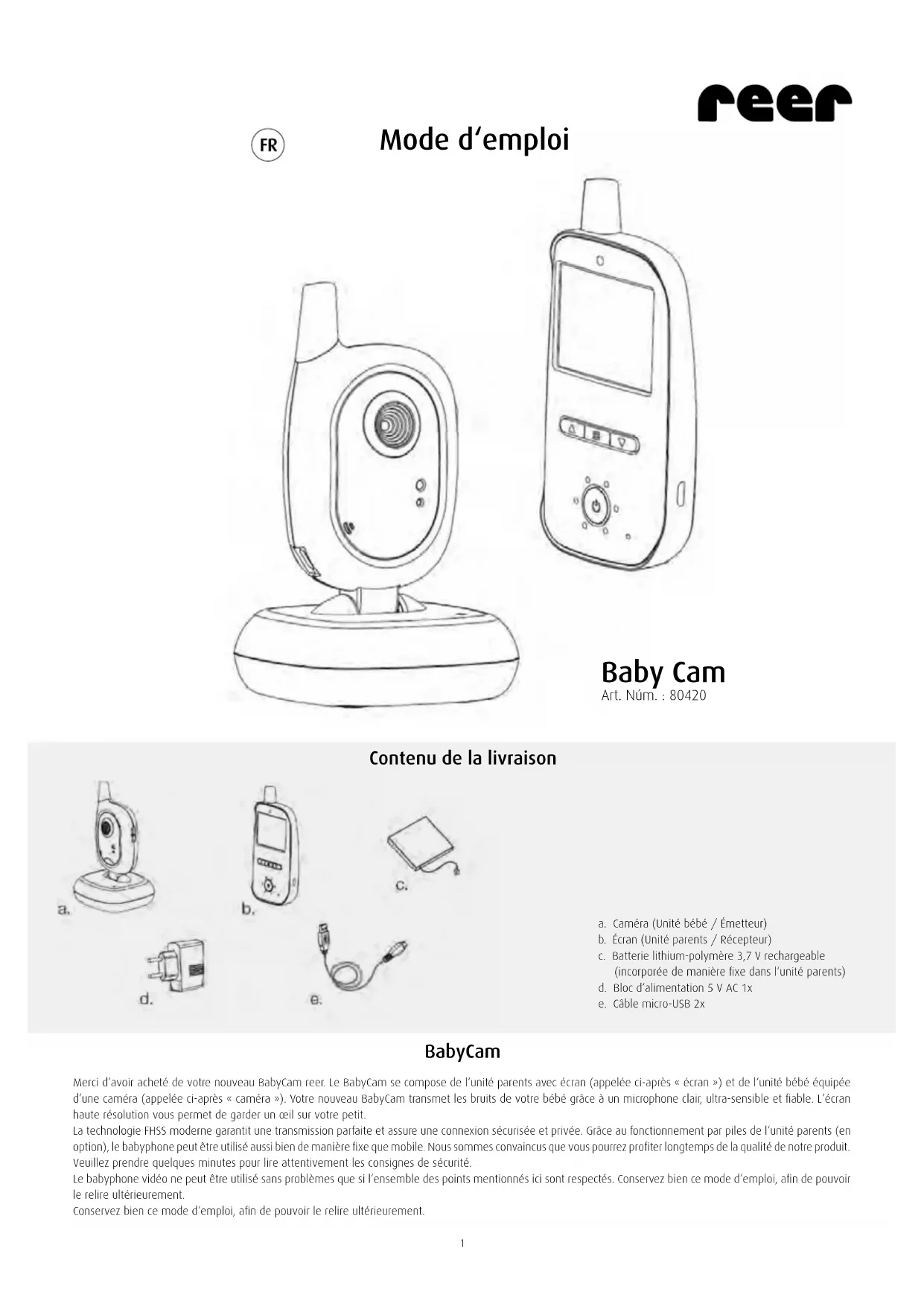

MODE D'EMPLOI BabyCam 80420 Reer

Contenu de la livraison

a. Caméra (Unité bébé / Émelleur)
b. Écran (Unité parents / Récepteur)
c. Batterie lithium-polymère 3,7 V rechargeable (incorporée de manière fixe dans l'unité parents)
d. Bloc d'alimentation 5 V AC 1x
e. Cable micro-USB 2x

BabyCam

Merci d'avoir acheté de votre nouveau BabyCam reer. Le BabyCam se compose de l'unité parents avec écran (appelée ci-après « écran ») et de l'unité bébé équipée d'une caméra (appelée ci-après « caméra »). Votre nouveau BabyCam transmet les bruits de votre bébé grâce à un microphone clair, ultra-sensible et liable. L'écran haute résolution vous permet de garder un œil sur votre petit.

La technologie FHSS moderne garantit une transmission parfaite et assure une connexion sécurisée et privée. Grâce au fonctionnement par piles de l'unité parents (en option), le babyphone peut être utilisé aussi bien de manière fixe que mobile. Nous sommes convaincus que vous pourrez profiter longtemps de la qualité de notre produit. Veuillez prendre quelques minutes pour lire attentivement les consignes de sécurité.

Le babyphone vidéo ne peut être utilisé sans problèmes que si l'ensemble des points mentionnés ici sont respectés. Conservez bien ce mode d'emploi, afin de pouvoir le relire ultérieurement.

Conservez bien ce mode d'emploi, afin de pouvoir le relire ultérieurement.

Données techniques

Technologie	FHSS numérique avec modulation par déplacement de fréquence (MDF)
Fréquence	2,4 GHz
Émetteur caméra unité bébé Alimentation électrique
Récepteur écran unité parents	Alimentation électrique par bloc d'alimentation ou en option avec batterie lithium-polymère 3.7 V 1600 mAh/rechargeable (incorporée de manière lixe dans l'unité parents)
Input	100 - 240 V / 50 Hz / 0.15 A max.
Output	5 V / 600 mA max.
Puissance de l'émetteur	TX: 17 dBm / RX: 17dBm
Champ de vision de la lentille	50°
Portée Jusqu'à 300 m
Longueur de câble	1,50 m
Température de fonctionnement	0°C - +50°C
Durée maximale de la batterie unité parents (écran ; en veille)	14 heures maximum

Consignes générales de sécurité

! Avant chaque utilisation, contrôlez que l'appareil n'a pas de défaut apparent. Si vous constatez un défaut, cet appareil ne doit pas être utilisé.
N'utilisez que le chargeur et l'adaptateur fournis avec l'appareil. Assurez-vous que la tension de la prise de courant correspond à celle de l'adaptateur. Contrôlez, surtout en voyage à l'étranger, que la tension locale corresponde à celle de l'appareil ou de l'adaptateur.
! Les appareils et adaptateurs ne doivent pas être ouverts, car il y a risque de décharge électrique. Si l'appareil est défectueux, n'essayez PAS de résoudre le problème vous-même. Dans ce cas, veuillez vous adresser à votre commerçant.
! Évitez de toucher les piles ou les contacts électriques de l'appareil avec des objets métalliques.
! Cet article n'est pas un jouet! Ne laissez pas les enfants jouer avec cet appareil.

ATTENTION!

Ce babyphone a été conçu exclusivement comme moyen pour la surveillance de votre nourrisson. Il ne peut remplacer l'obligation de surveillance des parents et ne peut pas être considéré comme un dispositif médical!

Consignes de sécurité concernant l'installation

! Placez le babyphone hors de portée de l'enfant (distance minimum d'un mètre).
! Ne placez jamais le babyphone dans le berceau, le lit de l'enfant ou dans son parc.
! Afin d'éviter que l'enfant ne s'étrangle, assurez le câble hors de sa portée. N'utilisez pas de rallonge.
! Afin d'assurer une meilleure transmission, les appareils devraient être placés verticalement dans une position élevée.
! NE placez PAS le récepteur à proximité d'appareils radio ou de micro-ondes. Le rayonnement de ces appareils peut perturber fortement la réception.
! N'utilise/ pas les appareils à proximité de l'eau ou dans des endroits humides. Ne plonge/ pas l'appareil dans l'eau.

!Ne rincez pas l'appareil à l'eau courante.

! Ne recouvrez pas l'appareil avec une serviette, un vêtement ou un chiffon.

!Évitez l'exposition à la chaleur extrême ou aux rayons du soleil.

! La prise électrique pour raccorder le bloc d'alimentation doit être située à proximité du babyphone et être accessible en permanence.

! La séparation du réseau d'alimentation n'est garantie que lorsque la prise est débranchée.

Description de l'appareil

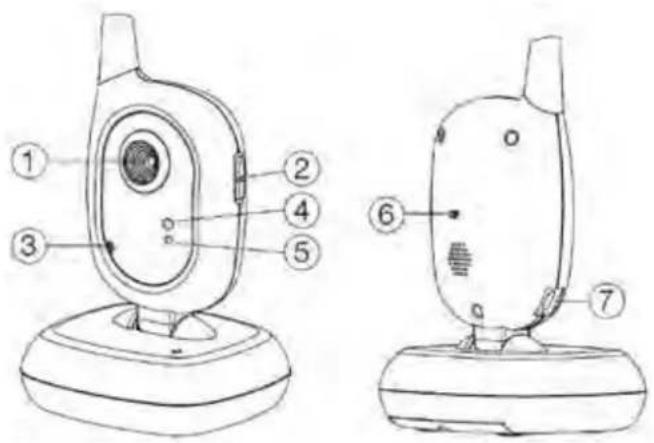

Caméra (Unité bébé / Émetteur)

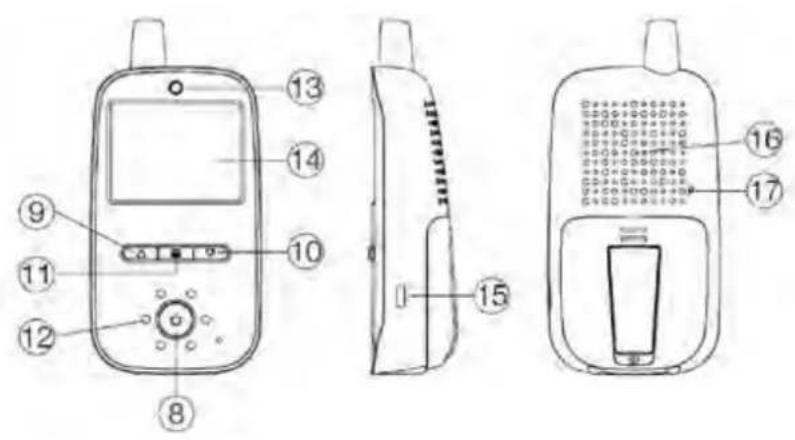

Écran (Unité parents / Récepteur)

1. Lentille de la caméra
2. Bouton On / Off
3. Microphone
4. Voyant de fonctionnement
5. Capteur de lumière
6. Bouton d'interconnexion

7. Entrée Micro-USB pour alimentation

8. Bouton On / Off

9. Augmenter le son (mode Normal) / Menu vers le haut (mode Menu)
10. Réduire le son (mode Normal) / Menu vers le bas (mode Menu)
11. Touche Menu / touche OK (mode Menu)
12. Affichage du niveau sonore
13. Voyant de statut (mode Fonctionnement/Chargement)
14. Écran
15. Entrée Micro-USB pour alimentation
16. Haul-parleur
17. Bouton d'interconnexion

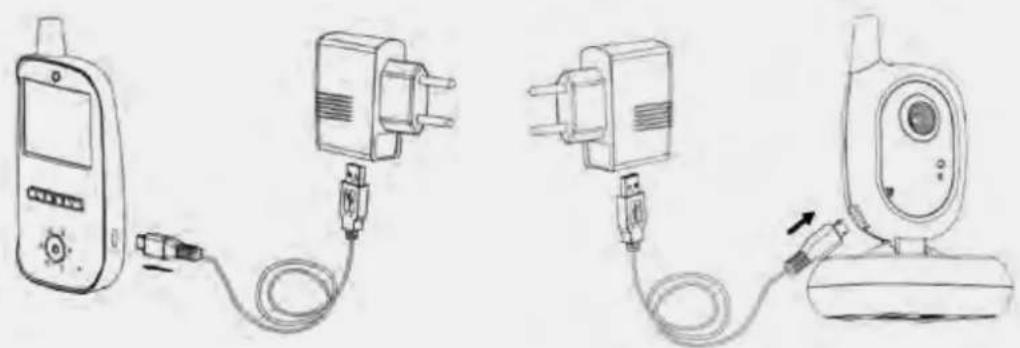

Mise en service

1. Avant la première utilisation, chargez la batterie de l'unité parents jusqu'à ce que l'affichage d'état de la batterie indique le chargement total.

1. Raccordez la caméra au bloc d'alimentation fourni.
2. Installez la caméra sur une table stable ou fixez-la à un mur.
3. Démarrez la caméra avec la touche Marche/Arrêt (2). Le voyant de fonctionnement (4) se mel à briller en vert.
4. Activez l'écran en appuyant 2 secondes sur la touche Marche/Arrêt (8) jusqu'à ce que le voyant de statut (13) brille en vert. Lorsque le voyant de statut clignote en vert, la charge de la batterie est faible et il faut recharger l'unité parents.
5. Les dispositifs interconnectés en usine par défaut vous permettent de voir l'image de la caméra à l'écran et d'entendre le son à travers le haut-parleur. Si ce n'est pas le cas, veuillez procéder comme décrit dans Ajout/suppression d'autres caméras.

Fonctionnalités :

Caméra

1. Dès que votre bébé se calme et ne fait plus de bruit, la caméra cesse de transmettre. Elle se met ainsi en veille, jusqu'à ce que des bruits soient de nouveau détectés. De fait, l'exposition au rayonnement est réduite au minimum.
2. S'il y a suffisamment de lumière, la caméra transmet une image en couleurs à l'écran. Si la luminosité de l'environnement n'est plus suffisante, le mode Veilleuse est automatiquement activé. Dans ce cas, seule une image en noir et blanc est transmise.
3. L'angle de la caméra est orientable manuellement pour avoir une meilleure vue sur votre bébé.

Ajouter / Supprimer des caméras supplémentaires

1. Activez l'unité parents et la caméra que vous souhaitez connecter.
2. Appuyez brièvement sur le bouton d'interconnexion (17) de l'unité parents avec un objet fin.
3. À l'aide des flèches, sélectionnez l'option CAM et confirmez en appuyant sur la touche OK (11). Attribuez un numéro à la nouvelle caméra à l'aide des flèches et confirmez à nouveau.
4. Au moyen des flèches, sélectionnez l'option Non connecté et confirmez avec la touche OK.
5. Appuyez sur le bouton d'interconnexion (6) au dos de la caméra. Si le processus de connexion se déroule correctement, un écran de confirmation « Connecté » s'affiche.
6. La caméra est maintenant prêle à fonctionner.
7. Si aucune confirmation n'est reçue, répétez les étapes 1 à 5.
8. Répélez ces mêmes étapes pour toutes les autres caméras. Attention : si vous sélectionnez un emplacement de mémoire déjà occupé, les données existantes seront écrasées.
9. Pour supprimer une caméra, appuyez sur le boulon d'interconnexion (6) de la caméra. Dans l'étape 2, sélectionnez le numéro de la caméra à supprimer et passez à l'étape 3. Attendez 20 secondes, jusqu'à ce que l'écran « Non connecté » s'affiche. La caméra n'est plus connectée.

Écran

1. Avec la commande vocale activée, l'écran s'allume automatiquement dès que l'appareil enregistre les sons et s'éteint automatiquement dès que le bébé cesse de faire du bruit. La commande vocale diminue le rayonnement de la caméra sur le plus bas niveau et réduit la consommation de batterie de l'écran.
2. Alin d'activer la transmission continue de la caméra, appuyez brièvement sur la louche Marche/Arrêt (8). La transmission permanente s'affiche avec la mention ÉCRAN à l'écran, et peut se désactiver en appuyant à nouveau sur la touche Marche/Arrêt (8).
3. Lorsque le voyant (13) de l'unité parents commence à clignoter en vert, cela signifie que la batterie intégrée est vide. L'écran doit être rechargé.
4. Configurez le volume sonore à l'aide des flèches (9/10). Le volume sonore s'affiche à l'écran sous la forme d'un diagramme en bâtons. Pour mettre le haut-parleur en mode silencieux, maintenez le bouton (10) appuyé pour réduire le volume sonore jusqu'à ce que le symbole apparaisse ✗️ Pour désactiver le mode silencieux, maintenez le bouton (9) appuyé pour augmenter le volume sonore, jusqu'à ce que le niveau souhaité soit atteint.
5. En cas de besoin, l'unité écran peut également être installée sur une surface en hauteur (entre autres sur une table). Pour ce faire, dépliez le pied situé à l'arrière de l'appareil.
6. Appuyez brièvement sur la touche Menu (11) pour accéder au menu principal. Utilisez les flèches pour naviguer et sélectionner le point souhaité. Appuyez sur la touche OK (11) pour confirmer votre choix et accéder au point visé. Appuyez sur le point Retour pour revenir au point du menu précédent ou quitter le menu.

Menu

Caméra

Si l'unité parents ne peut pas être connectée à plus d'une caméra, vous pouvez sélectionner ici la caméra à afficher. Pour cela, sélectionnez le point Caméra avec les flèches et confirmez avec la touche OK (11). Vous pouvez à présent sélectionner la caméra (1, 2, 3, 4, Scan) de voire choix à l'aide des flèches pour l'afficher, et confirmer avec la touche OK.

Si vous avez sélectionné le paramètre Scan, l'unité parents fonctionne comme suit :

(a) L'écran est activé; Chaque caméra s'affiche 10 secondes sur l'écran. Si une caméra identifie un bruit, l'unité parents montre la caméra correspondante jusqu'à ce qu'aucun bruit ne soit plus capté.
(b) L'écran est désactivé, Si une caméra identifie un bruit, l'écran s'active et montre la caméra correspondante jusqu'à ce qu'aucun bruit ne soit plus capté.

Touche Son

Vous pouvez activer et désactiver la touche Son de l'unité parents.

Zoom

Cette fonction permet d'agrandir x2 l'image affichée.

Paramètres

Écran

Vous pouvez modifier la clarté de l'écran, ainsi que le sens d'affichage de l'image.

Langue

Vous avez le choix entre allemand et anglais.

Sensibilité du microphone

Plus vous augmenterez la sensibilité du microphone de la caméra, plus celui-ci réagira aux bruits.

Mode Veilleuse

Si l'environnement de la caméra devient trop sombre, elle passe en mode vision nocturne et n'affiche que du noir et blanc. Cette partie du menu vous permet de régler le niveau de luminosité avec lequel le mode de vision nocturne doit être activé.

Réinitialiser

Si vous choisissez ce point du menu, tous les réglages sont réinitialisés, mais l'interconnexion est conservée.

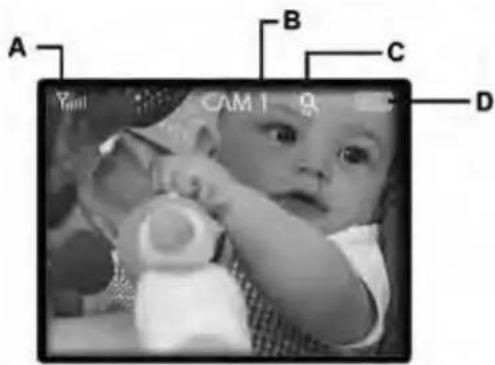

Symboles

A) Intensité du signal :

Plus l'écran et la caméra sont éloignés l'un de l'autre, plus le signal est faible et le nombre de barres petit. Si la caméra se trouve hors de portée, l'écran affiche une notification, l'indicateur du niveau sonore se met à clignoter et une alarme sonore retentit jusqu'à ce qu'une connexion puisse être à nouveau établie. En cas de signal faible, l'écran peut se figer de manière aléatoire.

B) Numéro de la caméra :

Numéro de la caméra actuellement affichée sur l'écran.

c) Zoom :

Si la fonction Zoom est activée, ce symbole s'affiche et la taille de l'image est multipliée par 2.

D) Affichage du niveau de la batterie :

A B C D CAM 1 9

Ici, le niveau de la batterie est affiché. Lorsque le niveau de la batterie tombe en dessous de 20%, le symbole commence à clignoter et une alerle sonore retentil, endant le chargement, le symbole clignote et le voyant de statut (13) devient rouge jusqu'à ce que la batterie soit complètement rechargée. Lorsque la batterie est pleine, la couleur change et devient verte.

Nettoyage et entretien

Débranchez toujours l'appareil du secteur avant de le nettoyer. Utilisez toujours un chiffon légèrement humide. Ne plongez pas l'appareil dans l'eau. N'utilisez pas de nettoyants chimiques.

Ce produit ne nécessite pas de maintenance spéciale. Les réparations de l'appareil ne doivent être faites que par un spécialiste.

Résolution des problèmes

Problème Origine possible Mesures à prendre
Aucune transmission de signal sonore ou visuel	La sensibilité du microphone de la caméra est trop faibleL'alimentation électrique de la caméra n'est pas assurée	Réglage de la sensibilité dans le menuContrôle de l'alimentation électrique
Transmission permanente	La sensibilité du microphone de la caméra est trop élevéeLe fonctionnement continu de l'écran est activé sans arrêt automatique	Réglage de la sensibilité dans le menuInslaurer une limite de temps pour éviter une utilisation permanente ou activer la commande vocale
Alerte constante de limite de portée	La caméra est éteinte ou l'alimentation électrique n'est pas assuréeLa distance entre les deux unités est trop grandeL'interconnexion est manquante ou n'est plus assurée	Allumer la caméra ou examiner l'alimentation électriqueRéduire la distance entre les appareilsEffectuer à nouveau l'interconnexion
Écran sale, bloqué ou soudain en noir et blanc	Limite de portée atteinteLa luminosité étant trop faible à l'emplacement de la caméra, la caméra passe en mode nocturneInterférences avec d'autres appareils électroniques, p. ex. un router WiFi, un micro-ondes...	Réduire la distance entre les appareilsRégler la sensibilité à la lumière dans le menu ou augmenter la luminosité à l'emplacement de la caméraCréer une plus grande distance avec les autres appareils électroniques, si possible éteindre les appareils inutilisés au lieu de les mettre en veille
L'écran affiche « batterie faible »	La batterie intégrée est videLe fonctionnement continu de l'écran est activé sans arrêt automatique	Chargez l'unité écran avec le câble de chargement fourniInstaurer une limite de temps pour éviter une utilisation permanente ou activer la commande vocale
Le haut-parleur de l'unité écran ne transmet pas de son	Le haut-parleur est en mode silencieux	Augmenter le volume sonore grâce au bouton
Portée trop limitée	De trop nombreuses interférences de signaux entre la caméra et l'écran	Repositionnement de la caméra et de l'écran

Garantie

Veuillez conserver la preuve d'achat, le mode d'emploi et le numéro d'article.

Les droits à la garantie ou les réclamations en vertu de la garantie sont à définir exclusivement avec le commerçant. Les caractéristiques techniques, les informations et les spécificités du produit dans ces pages sont données de bonne foi, et répondent au stade actuel de la technique. Les informations fournies par reer devraient être correctes et fiables. La société reer ne peut cependant assumer aucune responsabilité pour les possibles erreurs dans ce document et elle se réserve le droit de procéder, sans préavis, à des modifications du design ou des caractéristiques du produit. Toute reproduction ou retransmission à tout tiers des informations de ce document, protégé aux termes de la législation sur les droits d'auteur, sous quelque forme que ce soit, graphique, électronique ou mécanique, notamment par photocopie, enregistrement sur bande ou stockage dans un système d'interrogation (même en extraits) nécessite l'autorisation préalable par écrit de la société reer.

Informations sur la protection de l'environnement

À la fin de sa vie, ce produit ne doit pas être jeté avec les ordures ménagères, mais il doit être porté à un point de collecte approprié pour le recyclage des appareils électriques et électroniques. Ceci est indiqué par le symbole sur le produit, dans le mode d'emploi et sur l'emballage. Les matériaux sont recyclables en fonction de leur marquage. Par le recyclage des matières, la réutilisation ou d'autres formes de valorisation des anciens appareils, vous prenez part

à la protection de notre environnement. Veuillez vous adresser à l'administration de votre commune pour connaître les centres compétents pour le traitement des déchets.

reer GmbH

Muehlstr. 41 • 71229 Leonberg • Germany

www.reer.de

Utilisation autorisée dans les pays suivants :

DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR

Par la présente déclaration, la société reer GmbH déclare que le système radio de type babyphone vidéo (réf.art. : 80420) est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité de l'UE est disponible sur le site web suivant :
