BEDIENUNGSANLEITUNG BabyCam 80420 Reer

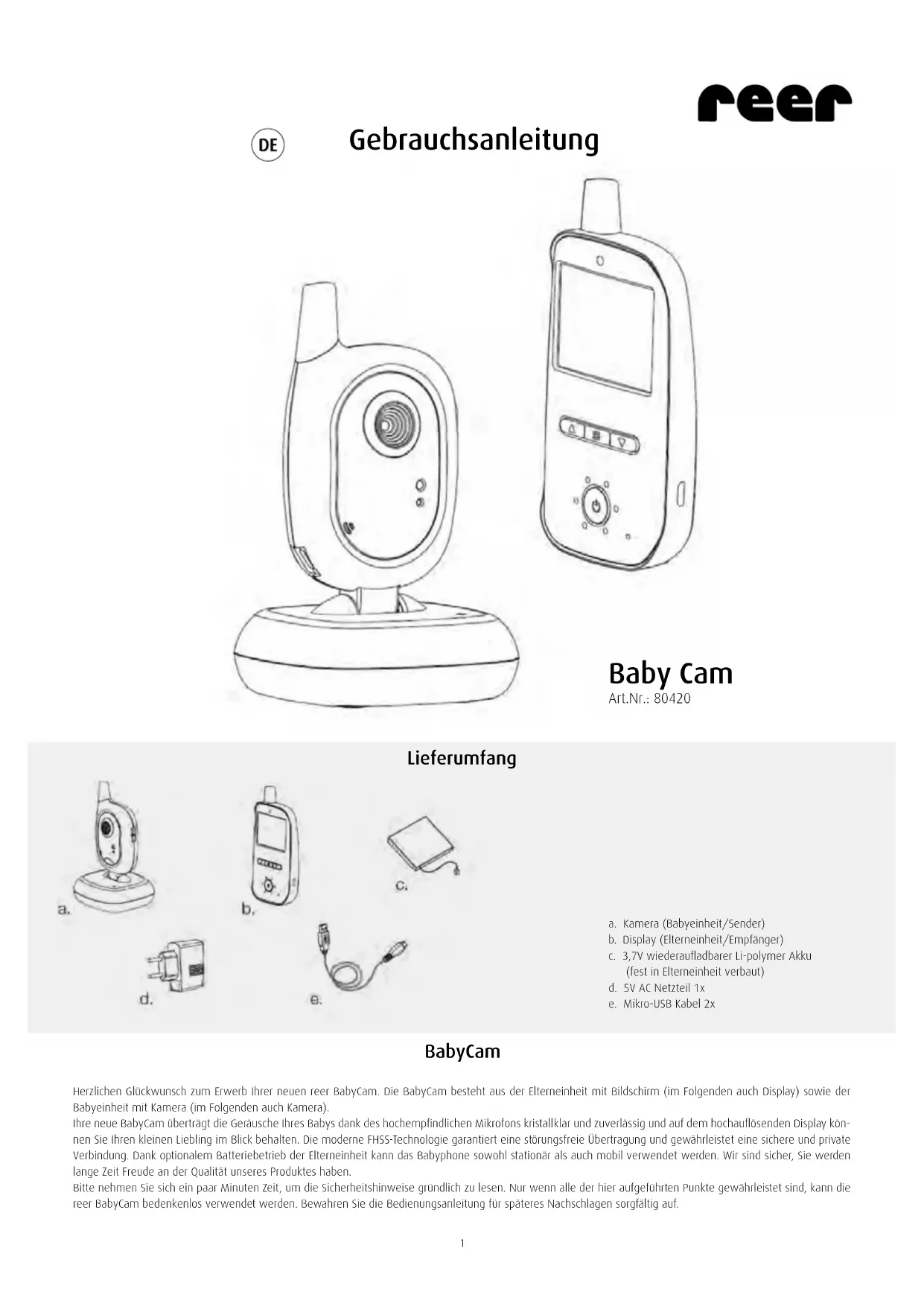

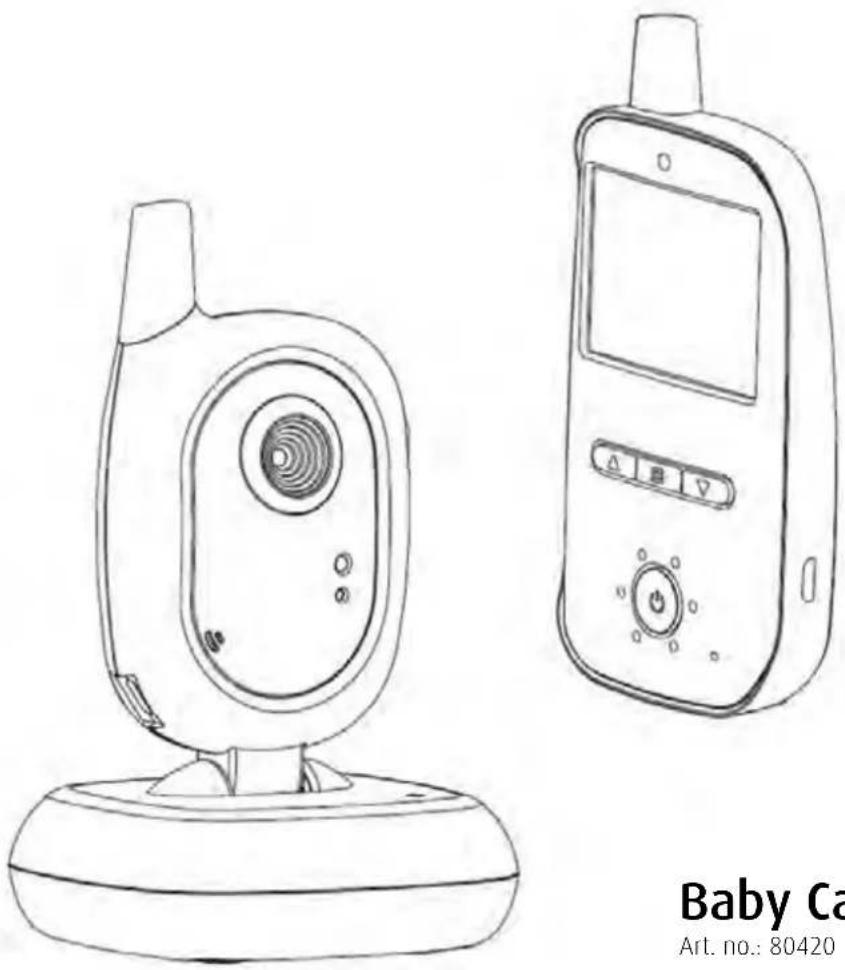

Gebrauchsanleitung Baby Cam Art.Nr.: 80420 Lieferumfang a. Kamera (Babyeinheit/Sender) b. Display (Elterneinheit/Empfänger) c. 3,7V wiederaufladbarer Li-polymer Akku (fest in Elterneinheit verbaut) d. 5V AC Netzteil 1x e. Mikro-USB Kabel 2x BabyCam Herzlichen Glückwunsch zum Erwerb Ihrer neuen reer BabyCam. Die BabyCam besteht aus der Elterneinheit mit Bildschirm (im Folgenden auch Display) sowie der Babyeinheit mit Kamera (im Folgenden auch Kamera). Ihre neue BabyCam überträgt die Geräusche Ihres Babys dank des hochempfindlichen Mikrofons kristallklar und zuverlässig und auf dem hochauflösenden Display kön- nen Sie Ihren kleinen Liebling im Blick behalten. Die moderne FHSS-Technologie garantiert eine störungsfreie Übertragung und gewährleistet eine sichere und private Verbindung. Dank optionalem Batteriebetrieb der Elterneinheit kann das Babyphone sowohl stationär als auch mobil verwendet werden. Wir sind sicher, Sie werden lange Zeit Freude an der Qualität unseres Produktes haben. Bitte nehmen Sie sich ein paar Minuten Zeit, um die Sicherheitshinweise gründlich zu lesen. Nur wenn alle der hier aufgeführten Punkte gewährleistet sind, kann die reer BabyCam bedenkenlos verwendet werden. Bewahren Sie die Bedienungsanleitung für späteres Nachschlagen sorgfältig auf. 1Technologie Digital FHSS mit FSK Modulation Frequenz 2,4 GHz Sender Babyeinheit / Kamera Spannungsversorgung mit Netzteil Empfänger Elterneinheit / Display Spannungsversorgung mit Netzteil oder optional mit 3.7V 1600mAh Li-polymer Akku/wiederaufladbar (fest in Elterneinheit verbaut) Input 100 – 240 V / 50 Hz / 0.15 A max. Output 5 V / 600 mA max. Sendeleistung TX: 17 dBm / RX: 17dBm Sichtfeld der Linse 50° Reichweite Bis zu 300 m Kabellänge 1,50 m Betriebstemperatur 0°C – +50°C Maximale Batterielaufzeit Elterneinheit (im Stand-By) Bis zu 14 Stunden Technische Daten Allgemeine Sicherheitshinweise: ! Überprüfen Sie vor jeder Benutzung das Gerät auf offensichtliche Beschädigungen. Sollten Sie Schäden feststellen, darf dieses Gerät nicht verwendet werden. ! Stellen Sie sicher, dass die Betriebsspannung der Steckdose, der des Netzteils entspricht. Prüfen Sie, insbesondere auf einer Auslandsreise, ob die lokale Netzspan- nung mit der angegebenen Spannung auf den Geräten bzw. den Netzteilen übereinstimmt. ! Die Geräte und Netzteile dürfen nicht geöffnet werden, da dies zu Stromschlägen führen kann. Sollte ein Gerät fehlerhaft arbeiten, versuchen Sie bitte NICHT das Problem selbst zu beheben. In diesem Fall bitten wir Sie, sich an Ihren Händler zu wenden. ! Vermeiden Sie die Berührung von metallischen Gegenständen mit den Stromanschlusskontakten an den Geräten. ! Dieses Produkt ist kein Spielzeug! Lassen Sie Kinder nicht mit dem Gerät spielen. ACHTUNG! Dieses Babyphone wurde ausschließlich als Hilfsmittel für die Beobachtung Ihres Babys entwickelt. Es darf weder als Ersatz für die Aufsichtspflicht der Eltern noch als medizinisches Gerät angesehen werden! Sicherheitshinweise zur Installation: ! Platzieren Sie die Kamera immer außer Reichweite des Kindes (Mindestabstand 1 Meter). ! Legen Sie das Babyphone niemals in das Baby- oder Kinderbett bzw. den Laufstall. ! Um eine Strangulation mit dem Netzkabel zu verhindern, sichern Sie die Kabel außerhalb der Reichweite von Kindern. Verwenden Sie keine Verlängerungskabel. ! Um eine bestmögliche Übertragung zu gewährleisten, sollten die Geräte idealerweise in aufrechter und in erhöhter Position aufgestellt werden. ! Platzieren Sie den Empfänger NICHT in der Nähe von Funkgeräten oder Mikrowellen. Die Abstrahlung dieser Geräte kann den Empfang stark beeinträchtigen. ! Verwenden Sie die Geräte nicht in Wassernähe oder an feuchten Orten. Tauchen Sie die Geräte nicht in Wasser. ! Spülen Sie die Geräte nicht unter fließendem Wasser ab. ! Bedecken Sie das Babyphone nicht mit einem Handtuch, Kleidung oder einer Decke. ! Vermeiden Sie extreme Hitze und direkte Sonneneinstrahlung. ! Die Steckdose für den Anschluss des Netzteils muss nahe des Babyphones liegen und zu jeder Zeit frei zugänglich sein. ! Die Trennung vom Versorgungsnetz ist nur gewährleistet, wenn das Netzteil aus der Steckdose gezogen ist. 2Gerätebeschreibung Kamera (Babyeinheit/Sender) Display (Elterneinheit/Empfänger)

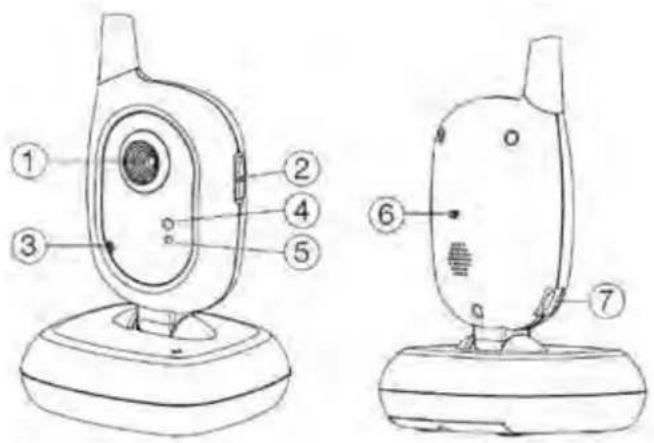

7. Mikro-USB Eingang für Netzteil

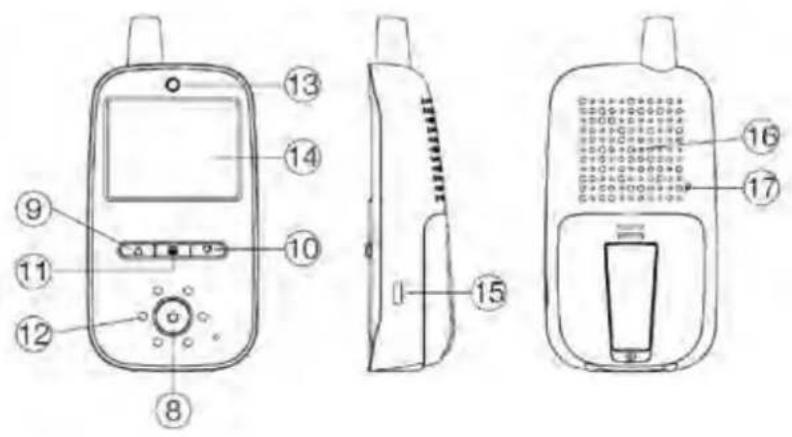

9. Lautstärke erhöhen (Normaler Modus) / Menü

nach oben (Menü Modus)

10. Lautstärke verringern (Normaler Modus) / Menü

nach unten (Menü Modus)

11. Menü-Taste / OK-Taste (Menü Modus)

12. Geräuschpegelanzeige

13. Statusleuchte (Betriebs-/Lademodus)

15. Mikro-USB Eingang für Netzteil

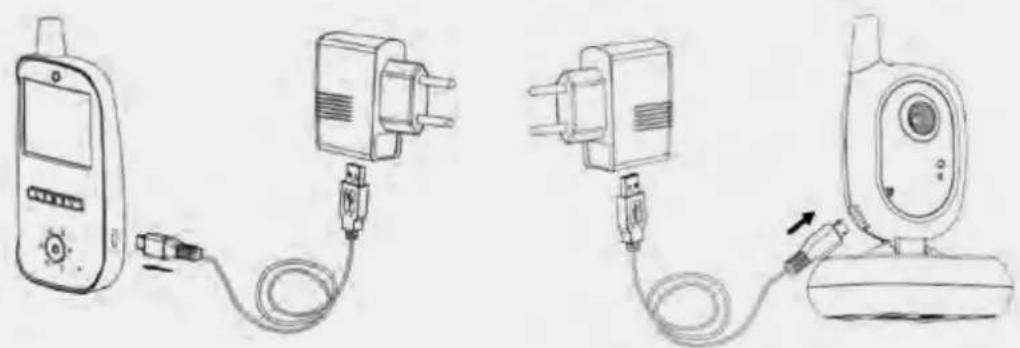

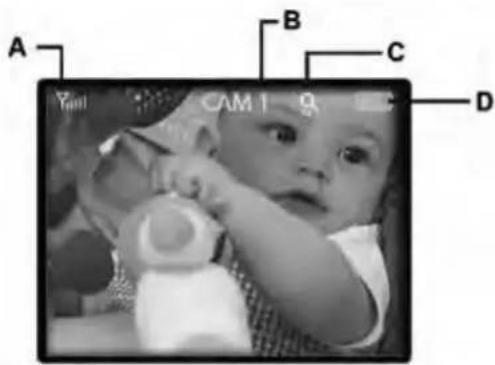

Inbetriebnahme 1. Laden Sie den Akku der Elterneinheit vor erstmaligem Gebrauch vollständig auf, bis die Akkustandsanzeige auf dem Display einen vollen Ladestand anzeigt.

2. Schließen Sie die Kamera mit dem mitgelieferten Netzteil an.

3. Stellen Sie die Kamera auf einen stabilen Tisch oder montieren Sie sie an einer Wand.

4. Schalten Sie die Kamera mit der An/Aus-Taste (2) an. Die Betriebsanzeige (4) beginnt grün zu leuchten.

5. Schalten Sie das Display ein, indem Sie die An/Aus-Taste (8) für 2 Sekunden drücken, bis die Statusleuchte (13) grün leuchtet. Wenn die Statusleuchte grün blinkt ist der Akkustand niedrig und die Elterneinheit muss aufgeladen werden. 6. Die werkseitig vorgekoppelten Geräte sorgen jetzt dafür, dass Sie auf dem Bildschirm das Bild der Kamera sehen und den Ton über den Lautsprecher hören. Sollte dies nicht der Fall sein, gehen Sie bitte vor wie unter Hinzufügen/Löschen weiterer Kameras beschrieben. 3Funktionsmöglichkeiten: Kamera 1. Sobald Ihr Baby ruhig wird und keine Geräusche mehr von sich gibt, hört die Kamera auf zu übertragen. Sie geht in den Stand- By Modus, bis wieder Geräusche aufgenommen werden. Dadurch wird die Strahlenbelastung auf ein Minimum reduziert. 2. Bei ausreichenden Lichtverhältnissen überträgt die Kamera ein farbiges Bild auf das Display. Wenn die Helligkeit der Umgebung nicht mehr ausreicht, aktiviert sich automatisch der Nachtsichtmodus. In diesem Fall wird dann nur noch ein schwarz/weiß Bild übertragen. 3. Bei der Kamera kann die Neigung manuell auf den gewünschten Winkel eingestellt werden, um eine bessere Sicht auf ihr Baby zu erhalten. Hinzufügen/Löschen weiterer Kameras

1. Schalten Sie die Elterneinheit und die Kamera, die Sie verbinden möchten, ein.

2. Drücken Sie die Pairing-Taste (17) der Elterneinheit kurz mit einem dünnen Gegenstand.

3. Wählen Sie mithilfe der Pfeiltasten die Option CAM und bestätigen Sie durch Drücken der OK-Taste (11). Weisen Sie mithilfe der Pfeiltasten der neuen Kamera eine Nummer zu und bestätigen Sie erneut.

4. Wählen Sie mit den Pfeiltasten die Option Nicht verbunden aus und bestätigen Sie mit der OK-Taste.

5. Drücken Sie nun die Pairing-Taste (6) auf der Rückseite der Kamera. Sollte der Pairing Prozess erfolgreich gewesen sein erscheint eine Bestätigung Verbunden auf dem Bildschirm.

6. Die Kamera ist jetzt bereit für die Nutzung.

7. Sollte die Bestätigung ausbleiben wiederholen Sie bitte die Schritte 1 – 5.

8. Wiederholen Sie die Schritte für alle anderen Kameras. Bitte beachten Sie: Wenn Sie einen bereits belegten Speicherplatz auswählen, werden die vorhandenen Daten überschrieben. 9. Um eine Kamera zu löschen drücken Sie die Pairing-Taste (6) der Kamera. Wählen Sie in Schritt 2 nun die Nummer der Kamera aus, die gelöscht werden soll und fahren Sie mit Schritt 3 fort. Warten Sie 20 Sekunden, bis der Bildschirm Nicht verbunden anzeigt. Die Kamera ist jetzt nicht mehr verbunden. Display 1. Durch die VOX-Funktion schaltet sich der Bildschirm automatisch ein, sobald die Kamera Geräusche aufnimmt und schaltet automatisch ab, sobald das Baby keine Geräusche mehr von sich gibt. Dieser VOX-Modus verringert die Strahlung der Kamera auf ein Minimum und reduziert den Batterieverbrauch des Displays. 2. Um die Übertragung der Kamera dauerhaft anzuschalten drücken Sie die An/Aus-Taste (8) kurz. Die dauerhafte Übertragung wird auf dem Bildschirm durch die Meldung BILDSCHIRM AN angezeigt und kann zu jeder Zeit durch erneutes drücken der An/Aus-Taste (8) wieder deaktiviert werden. 3. Wenn die Statusleuchte (13) der Elterneinheit beginnt grün zu blinken, ist der eingebaute Akku leer. Dann muss das Display aufgeladen werden. 4. Stellen Sie die Lautstärke über die Pfeiltasten (9/10) ein. Dabei wird die Lautstärke in Form eines Balkendiagramms auf dem Bildschirm angezeigt. Um den Laut- sprecher stumm zu schalten, drücken Sie so lange die Taste (10), um die Lautstärke zu verringern bis das Symbol erscheint. Um die Stummschaltung aufzu- heben drücken Sie die Taste (9) zur Erhöhung der Lautstärke, bis diese das gewünschte Maß erreicht hat. 5. Bei Bedarf kann die Display-Einheit auch auf eine ebene Fläche (Tisch o.ä.) gestellt werden. Klappen Sie dazu den Standfuß auf der Rückseite aus. 6. Durch kurzes Drücken der Menü-Taste (11) gelangen Sie in das Hauptmenü. Durch navigieren mit den Pfeiltasten können Sie den gewünschten Unterpunkt aus- wählen. Durch Drücken der OK-Taste (11) bestätigen Sie die Auswahl und gelangen in das jeweilige Untermenü. Durch den Punkt Zurück gelangen Sie zurück zum vorherigen Oberpunkt bzw. verlassen das Menü wieder. Menü Kamera Sollte die Elterneinheit mit mehr als einer Kamera verbunden sein, können Sie hier die Kamera auswählen, die angezeigt werden soll. Wählen Sie dazu mit den Pfeil- tasten den Punkt Kamera aus und bestätigen Sie mit der OK-Taste (11). Sie können jetzt die Kamera (1,2,3,4, Scan), die Sie anzeigen wollen, mittels der Pfeiltasten auswählen und mit der OK-Taste bestätigen. Sollten Sie die Einstellung Scan ausgewählt haben, funktioniert die Elterneinheit wie folgt: (a) Der Bildschirm ist an: Jede Kamera wird für 10 Sekunden auf dem Bildschirm angezeigt. Wenn von einer Kamera ein Geräusch erkannt wird, zeigt die Elterneinheit die dazugehörige Kamera auf dem Bildschirm an, bis kein Geräusch mehr erkannt wird. (b) Der Bildschirm ist aus: Wenn ein Geräusch erkannt wird, schaltet sich der Bildschirm an und das Bild der dazugehörigen Kamera wird angezeigt, bis kein Geräusch mehr erkannt wird. Tastenton Sie können den Tastenton der Elterneinheit ein- bzw. ausschalten. Zoom Mittels dieser Einstellung lässt sich das angezeigt Bild zweifach vergrößern. Einstellungen Display Sie können die Helligkeit des Bildschirms sowie die Ausrichtung des angezeig- ten Bilds auf dem Bildschirm anpassen. Sprache Wählen Sie zwischen den Sprachen Deutsch oder Englisch. Mikrofon Empfindlichkeit Je höher Sie die Empfindlichkeit des Kamera-Mikrofons einstellen, desto emp- findlicher reagiert es auf Geräusche. Nachtsichtmodus Wenn das Umfeld der Kamera zu dunkel wird, geht diese automatisch in den Nachtsichtmodus über und sendet nur noch schwarz/weiß. In diesem Menü- punkt können Sie einstellen, bei welcher Helligkeitsstufe der Nachtsichtmodus aktiviert werden soll. Zurücksetzen Wenn Sie diesen Menüpunkt wählen, werden alle Einstellungen auf Werksein- stellungen zurückgesetzt, die Kopplung bleibt aber bestehen. 4Symbole A) Signalstärke: Je weiter das Display und die Kamera voneinander entfernt sind, desto schwächer ist das Signal und es werden weniger Balken angezeigt. Ist die Kamera außerhalb der Reichweite, wird das deutlich auf dem Bildschirm angezeigt, die Geräuschpegelanzeige beginnt zu blinken und ein akustischer Alarm ertönt bis eine Verbindung wiederhergestellt werden kann. Bei schwächerem Signal kann es vereinzelt zu Stillständen des Bildes kommen. B) Kameranummer: Nummer der Kamera, die aktuell auf dem Bildschirm gezeigt wird. C) Zoom: Wenn die Zoom Funktion aktiviert ist, erscheint dieses Symbol und das Bild ist 2-fach vergrößert. D) Akkustandsanzeige: Hier wird der Zustand des Akkus angezeigt. Wenn der Akkustand unter 20% fällt, fängt das Symbol an zu blinken und ein akustischer Alarm ertönt. Beim Lade- vorgang blinkt das Symbol und die Statusleuchte (13) leuchtet rot bis der Akku komplett geladen ist. Ist dies erreicht, ändert sich die Farbe der Statusleuchte und wird grün. Reinigung und Wartung Ziehen Sie immer die Netzteile aus der Netzsteckdose, bevor Sie das Gerät reinigen. Verwenden Sie ausschließlich ein leicht feuchtes Tuch. Tauchen Sie das Gerät nicht in Wasser. Benutzen Sie keinerlei chemische Reinigungsmittel. Dieses Produkt erfordert keine spezielle Wartung. Reparaturen am Gerät dürfen nur von einem Fachmann durchgeführt werden. Problembehebung: Problem Mögliche Ursachen Maßnahme Kein Audio oder Video Signal wird übertragen • Sensibilität des Mikrofons der Kamera ist zu ge- ring

• Stromversorgung der Kamera ist nicht gewähr- leistet

• Anpassen der Sensitivität im Menü

• Prüfung der Stromversorgung Dauerhafte Übertragung • Sensibilität des Mikrofons der Kamera ist zu hoch

• Dauerbetrieb des Bildschirms ist aktiviert ohne Auto-Aus

• Anpassen der Sensitivität im Menü

• Zeitlimit für Dauerbetrieb setzen oder VOX-Modus aktivieren Konstanter Reichweiten-Alarm • Kamera ist ausgeschaltet oder Stromversorgung nicht gewährleistet

• Distanz zwischen beiden Einheiten ist zu groß

• Die Kopplung ist fehlerhaft oder nicht mehr ge- währleistet

• Anschalten der Kamera oder Prüfung der Stromver- sorgung

• Distanz zwischen den Einheiten verringern.

• Kopplung erneut durchführen Unsauberes Bild oder Bildstillstände oder plötz- liches schwarz/weiß Bild

• Reichweitenlimit erreicht

• Helligkeit am Kamerastandort zu gering, Kamera schaltet in den Nachtsichtmodus

• Interferenzen mit anderen elektronischen Gerä- ten, z.B. WiFi-Router, Mikrowelle…

• Distanz zwischen den Einheiten verringern

• Helligkeitsempfindlichkeit im Menü anpassen oder Helligkeit am Kamerastandort erhöhen

• Größere Distanz zu anderen elektronischen Geräten schaffen, nicht benutzte Geräte, wenn möglich aus- schalten statt in den Stand-By Display zeigt schwache Batterie an • Eingebauter Akku ist leer

• Dauerbetrieb des Bildschirms ist aktiviert ohne Auto-Aus

• Laden Sie die Display-Einheit mit dem mitgeliefer- ten Ladekabel

• Zeitlimit für Dauerbetrieb setzen oder VOX-Modus aktivieren Lautsprecher der Display-Einheit gibt keinen Ton von sich

• Lautsprecher ist stummgeschaltet • Lautstärke über Taste erhöhen Zu kleine Reichweite • Zu viele Signalstörungen zwischen Kamera und Display
